Рассвет/закат для Т5 светильника


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 7

#1 STK

STK

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 726
  • Меня зовут:Андрей
  • Откуда:Москва

Отправлено 30 Октябрь 2012 - 11:06

Понравилась реализация рассвета/заката, описанная в теме AlexM. Хочу тоже освоить Arduino. Платформа имеет широкие возможности в программировании и подключении доп. модулей, что пригодится в будущем.
Светильник собран на 24 ватных Т5. ЭПРА стоят простенькие, без диммирования. С контроллером у меня проблем возникнуть не должно. А вот как можно переделать ЭПРА под диммируемые? Стоят такие:
Где-то раньше встречал про переделку ЭПРА, никак не найду...


#2 Starcomputer

Starcomputer

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 164
  • Меня зовут:Сергей
  • Откуда:Донецк, ДНР

Отправлено 30 Октябрь 2012 - 11:16

Никак, тем более FERON. Диммируемые ЭПРА стоят около 100 евро за штуку :(
С уважением, Сергей Таранченко

#3 AlexM

AlexM

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 652
  • Меня зовут:Алексей
  • Откуда:МО, г.Химки

Отправлено 30 Октябрь 2012 - 12:09

Диммируемые ЭПРА стоят около 100 евро за штуку :(

Это где Вы нашли такие цены? :O
OSRAM QUICKTRONIC INTELLIGENT QTi DIM (1…10 В) QTi 2x14/24/220-240 DIM (2xHE14; 2xHO24; 2xDF24; 2xDL24; 2xFC22; 423х30х21мм) стоит 1500руб. (36 евро) Управление 1-10В.
Только надо добавить схему преобразования ШИМ сигнала с arduino в аналоговый 1-10В, где-то на форуме была эта схема.

#4 STK

STK

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 726
  • Меня зовут:Андрей
  • Откуда:Москва

Отправлено 30 Октябрь 2012 - 13:10

Диммируемые ЭПРА управляются постоянным напряжением 0-10в. У меня подозрения, что в такие ЭПРА встроен ШИМ для регулировки яркости. Поэтому они (возможно) и такие дорогие. С Arduino Nano (ATMEGA168) + Tiny RTC DS1307 практически даром получаем 6 управляемых по времени ШИМ сигналов. По идее, надо не так много элементов добавить, чтобы получить диммирование.
К сожалению, через мобильник не могу подробнее изучить устройство диммируемых ЭПРА...

#5 Starcomputer

Starcomputer

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 164
  • Меня зовут:Сергей
  • Откуда:Донецк, ДНР

Отправлено 30 Октябрь 2012 - 13:25

Это где Вы нашли такие цены? :O
OSRAM QUICKTRONIC INTELLIGENT QTi DIM (1…10 В) QTi 2x14/24/220-240 DIM (2xHE14; 2xHO24; 2xDF24; 2xDL24; 2xFC22; 423х30х21мм) стоит 1500руб. (36 евро) Управление 1-10В.
Только надо добавить схему преобразования ШИМ сигнала с arduino в аналоговый 1-10В, где-то на форуме была эта схема.

1. Диммируемые ЭПРА Vossloh-Schwabe ELXd 280.630 (2х80).

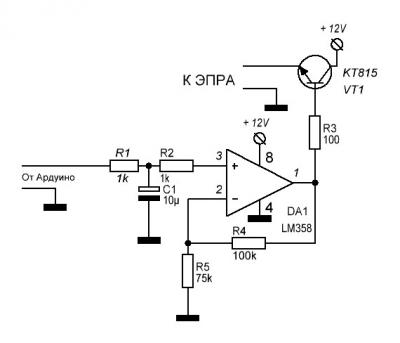

2. Схема подключения к ШИМ Ардуино или других контроллеров:

Прикрепленные изображения

  • DIM_EPRA.JPG

С уважением, Сергей Таранченко

#6 STK

STK

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 726
  • Меня зовут:Андрей
  • Откуда:Москва

Отправлено 30 Октябрь 2012 - 20:41

Спасибо всем! Всё же попробую найти способ переделать свои ЭПРА. Т. к. покупать 3 балласта даже за 4500р не вижу смысла. Лучше уж тогда сразу на LED переходить, чем вкладываться в устаревшие Т5. К светодиодам пока не готов финансово. :) Модули же Arduino стоят совсем недорого. И в первую очередь переделка светильника интересует меня, как повод их освоить.
Пока только нашёл схему своих ЭПРА:
Feron EB52.gif

#7 Starcomputer

Starcomputer

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 164
  • Меня зовут:Сергей
  • Откуда:Донецк, ДНР

Отправлено 30 Октябрь 2012 - 21:41

Переделать это значит все выкинуть, оставить корпус и сделать новую плату.
Вот статья со схемами диммируемых ЭПРА. Только учтите, что все схемы ЭПРА крайне чувствительны к разводке платы. В даташитах на микросхемы как правило приводятся рекомендации по разводке.
http://www.power-e.ru/510.php
С уважением, Сергей Таранченко

#8 STK

STK

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 726
  • Меня зовут:Андрей
  • Откуда:Москва

Отправлено 31 Октябрь 2012 - 08:10

Это примерно как здесь. karen и bbasil уже делали что-то подобное. :) Только не диммируемые.
