Отправлено 28 Апрель 2013 - 06:56
Для любителей творить своими руками
УНИВЕРСАЛЬНЫЙ ЛЮБИТЕЛЬСКИЙ ОСЦИЛЛОГРАФ-ПРИСТАВКА К ПК
От себя:
Ставить надо сразу новую версию ПО и новую прошивку. Драйвера использовать vcp5429.
Для WIN7-64 потребуется подписка драйверов (в форуме все есть).
Кому надо помочь с приобретением - пишите, помогу, у нас они продаются.
На майские переделаю его на Блютуз-связь, будет интересно - напишу.
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 08:02
Сергей, а какого примерно порядка у него стоимость? Сходу не нашел на сайте.
Параметры, конечно, "игрушечные" (полоса 15МГц, связь по UART), но если стоит копейки, для домашнего использования может и сгодится... А. так, цены на более-менее приличные USB скопы где-то от 100 долларов.
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 08:16
Сергей, а какого примерно порядка у него стоимость? Сходу не нашел на сайте.
Параметры, конечно, "игрушечные" (полоса 15МГц, связь по UART), но если стоит копейки, для домашнего использования может и сгодится... А. так, цены на более-менее приличные USB скопы где-то от 100 долларов.
69 доллярав США)
Океан от того и велик, что не отказывается ни от одной впадающей в него речки
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 08:48
Параметры, конечно, "игрушечные" (полоса 15МГц, связь по UART),
Ну 15 мГц для наших целей более чем достаточно
Можно "разогнать" прибор, но шумы усилятся (разгонка есть в меню программы. Базовая частота процессора 51 мГц, можно разогнать до 120 мГц, только надо ли ? Я до сих пор стареньким осцилом на 5 мГц обходился ).
Цена от 69$ (USB версия) до 114$ (Блютуз LMX версия). Кстати блютуз в него легко встроить и самому.
Можно купить один модуль без корпуса (на форуме много примеров изготовления корпусов из подручных материалов).
Я тут поразбирался немного
Нравится все больше.
Размеры экрана можно выбирать 1:1, 1:2, 1:3 (зависит от мощности компа).
Поставил 1:2 - красота
Есть режим автовыбора усиления - удобно.
В меню "Измерения" только черта нет
Измерение напряжения (верхний нижний пики, среднее, разброс).
Частота - без комментов.
Длительность импульсов
Скважность
Время нарастания
Время спада
Потоковые измерения
Анализатор спектра
и еще десяток всяких прибамбасов.
Удобно, что при проведении мышки над кнопкой сразу появляется хэлпик - чего это за кнопка

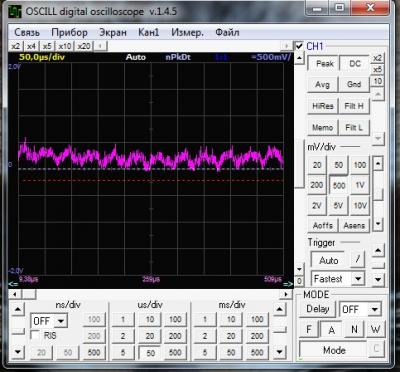

Немного скриншотов.
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 09:26
На кварце 12 мГц.
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 10:03
их питерский дилер хочет за сей девайс 3400 рублей, однако.
валяется у меня где-то юсб осцил. двух канальный с лог.анализатором и прочим... да иногда выручал, но всё равно стендаллон, имхо, удобней.... да еще он для крайне медленных процессов был
но за 70 долларов, я бы взял наверное на попробовать
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 13:08
С хардовым экраном почти с такими же параметрами (частота сэмплирования 72МГц) есть ARM DSO Nano за 170 зеленых включая доставку.
А так, не знаю, BlueTooth версия могла быть интересна, если бы в комплекте шел софт под iOS и Андроид. В общем-то, почти все перечисленные достоинства этого скопика относятся к софту. А USB-скопы почти все имеют драйвер под LabView, в которой уже есть и скоп со спектроанализатором, и можно сделать программно ну все, что в голову придет.
Соответственно, этот должен брать компактностью и мобильностью, и тем, что всегда можно телефон в качестве скопа использовать, не надо с собой нетбук волочить ради экрана.
Продвинутый пользователь
Отправлено 28 Апрель 2013 - 14:16
если бы в комплекте шел софт под iOS и Андроид
Под WinCE есть, под Андроид в разработке
С хардовым экраном почти с такими же параметрами
Еще и двухлучевой
Но мне он собственно не ради мобильности нужен, а ради удобства
Да и нравится, что есть поддержка
