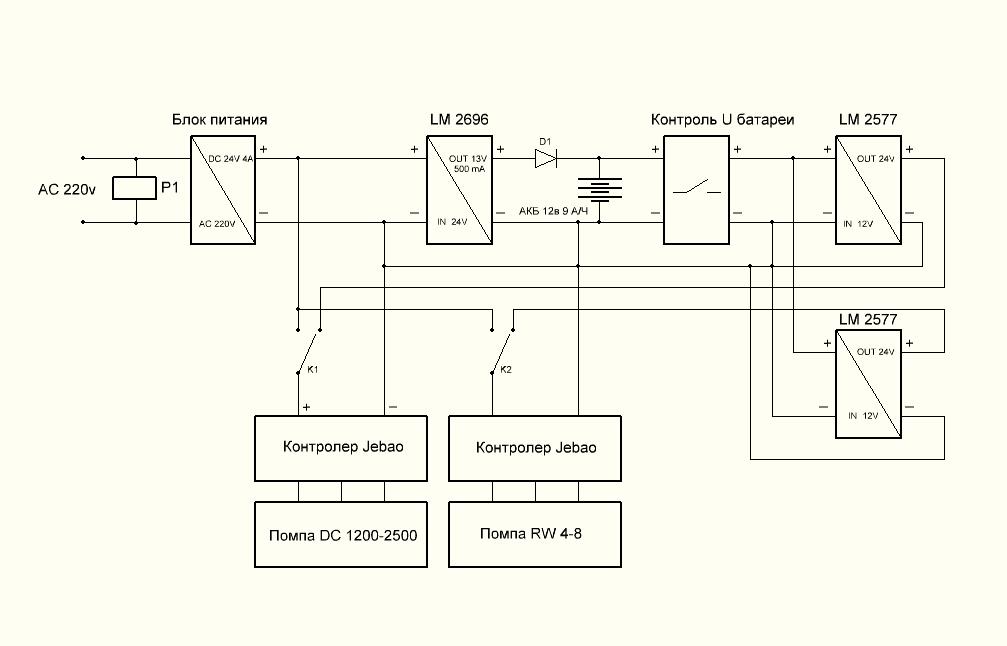

Всем добра! Немного предыстории. Пришлось отлучиться на пару суток, аква вся на компе так что перебоев не боится. Со спокойной душой уехал. Возвратившись обнаружил что какая то падла отключила все рубильники в щитке. Результат.... Хирург, зебрасома,апогон, пижама к богу. Часть кораллов проникла. Вода подтухла, состояние аквы болото. До сих пор восстанавливают систему. В связи с этим решил сделать бесперебойник. Блок- схему прилогаю. Жду ваших советов и критики. И вопрос насчёт блока контроля напряжения батареи. Нужна схема отключения нагрузки при падении напряжения до 10 вольт. Только есть нюанс , при отключении нагрузки напряжение на батарее возрастет и блок включит нагрузку, начнётся "дребезг" жду советов!

Прикрепленные изображения

  • %D0%98%D0%91%D0%9F.JPG


#2 bbasil

bbasil

    Штатный зануда

  • Пользователи
  • PipPipPip
  • Cообщений: 3 035
  • Меня зовут:Василий
  • Откуда:Моск.обл., Одинцовский р-н,"КП Опушка" (Кокошкино)

Отправлено 18 Июнь 2019 - 12:55

Слишком сложно: поставьте две батареи последовательно, получите 24 вольта и большая часть блоков станет ненужна.


  • Andrey66 и АлександрОдинцово это нравится

#3 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 13:39

Это я уже рассматривал. + увеличится время работы, - 2500р из бютжета и габариты.

#4 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 13:43

Больше интересует схема контроля. Сам представляю.... Компаратор сравнения напряжения перебрасывает триггер который ключем отключает нагрузку, обратно перекидывается при подаче 220в. Это в теории. Осталось схемку набросать.

#5 bbasil

bbasil

    Штатный зануда

  • Пользователи
  • PipPipPip
  • Cообщений: 3 035
  • Меня зовут:Василий
  • Откуда:Моск.обл., Одинцовский р-н,"КП Опушка" (Кокошкино)

Отправлено 18 Июнь 2019 - 14:25

Смотри, решай сам :) либо 2500р за доп.акб либо туча гемороя с двойным преобразованием 24-12-24 и кучей точек отказа.

И во втором случае я-бы блок контроля сделал на МК.



#6 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 14:37

Ну тогда будет выглядеть так......

Прикрепленные изображения

  • %D0%98%D0%91%D0%9F1.JPG


#7 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 14:38

На чем контроль напряжения делать. Есть готовые решения?

#8 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 265
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 18 Июнь 2019 - 15:02

   Мне не нравится  реле на 220В  стоящее на входе.

Лучше поставить на 24В после БП.





Готовый вариант такой:






После него поднять напряжение до 24В.


  • Sleepy это нравится

Сильные выживают в одиночку.

Слабые жмутся к толпе.


#9 kostolomus

kostolomus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 759
  • Меня зовут:Александр
  • Откуда:Москва (Дзержинский)

Отправлено 18 Июнь 2019 - 15:06

Мне не нравится реле на 220В стоящее на входе.
Лучше поставить на 24В после БП.


Готовый вариант такой:


После него поднять напряжение до 24В.

Есть и сразу на 24В

#10 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 265
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 18 Июнь 2019 - 15:14

   Да,  конечно. ...    но  автор  не хочет  тратится на ещё  один аккум...

Большой ёмкости  гелевые аккумы  сейчас  довольно  дороги....


Сильные выживают в одиночку.

Слабые жмутся к толпе.


#11 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 15:20

Прошу только без обид. Потратить деньги вариантов много, можно и на 220 с чистым минусом на выходе купить этак от 10000 и далее. Идея чтобы сделать " бесплатно".
И другие могли с малым бюджетом могли воспользоваться.

#12 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 265
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 18 Июнь 2019 - 15:31

   Да,  вроде ничего обидного  я  и  не писал......

Написал  что акумы  дорогие  и  можно  обойтись  одним  с последующим  преобразованием.

   Если  делать  всё  самому,  то  либо  на микроконтроллере,  либо  городить компараторы

и выставлять  уровни.


Сильные выживают в одиночку.

Слабые жмутся к толпе.


#13 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 15:36

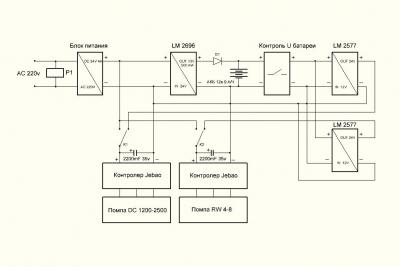

Небольшая доработка. Добавил ёмкости. Реле оставлю на 220.
При попадании 220 реле переключиться сразу а не после разрядки емкостей. А ёмкости 2200*35 сгладят бросок.

Прикрепленные изображения

  • %D0%98%D0%91%D0%9F.JPG


#14 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 15:38

А есть схемка на контроллере. ? Желательно не заумная. Можно конечно поставить реле с напряжением отлипания 10в но это доп. потребитель

#15 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 265
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 18 Июнь 2019 - 15:45

Небольшая доработка. Добавил ёмкости. Реле оставлю на 220.
При попадании 220 реле переключиться сразу а не после разрядки емкостей. А ёмкости 2200*35 сгладят бросок.

    Время  "пролёта"  контактов реле при  переключении - доля  секунды,  так

что никакого  броска  не  будет.

Реле на 220В  мне  не нравятся тем, что  у  них  сильно  греется  катушка,  а

оно  у тебя  будет  включено  практически  постоянно...


Сильные выживают в одиночку.

Слабые жмутся к толпе.


#16 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 16:10

Не практически а постоянно. Но сейчас меня больше волнует контроль напряжения. Поробывал простой способ реле на 12 в.Omron. отлипает на 7.8в и жрет 30мА.

#17 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 265
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 18 Июнь 2019 - 16:18

    Неее....   практически постоянно...   . :)

Когда не будет  сети 220В  оно  будет  выключено..... :biggrin:


Сильные выживают в одиночку.

Слабые жмутся к толпе.


#18 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 18:25

Вопрос. А можно последовательно включить
АКБ 12в 7А/ч и АКБ 12в 9А/ч.

#19 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 686
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 18 Июнь 2019 - 18:28

То что 24в будет знаю , а каким током заряжать?

#20 kostolomus

kostolomus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 759
  • Меня зовут:Александр
  • Откуда:Москва (Дзержинский)

Отправлено 18 Июнь 2019 - 18:42

То что 24в будет знаю , а каким током заряжать?

Убьете ту, что 7ач
  • Andrey66 это нравится
