Сообщений в теме: 5

[Petrucco]

Добрый день форумчане.

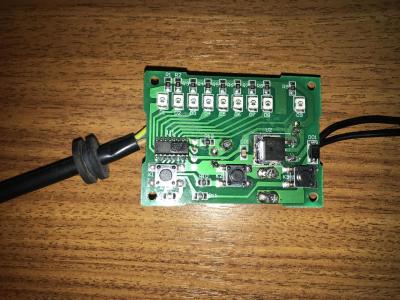

По своей вине загубил контроллер от помпы jebao DC 4000. Причину точно не знаю, т. к. одно за другим сделал два косяка- сначала подключил к контроллеру DCS помпу (она не стала работать) и следом, перевтыкая питающий разъем, уронив его в воду и затем протерев (но видимо не до конца) подключил к контроллеру. Увидев немного искр, на контроллере очень ярко загорелись все светодиоды. Вскрытие и первичный осмотр показал, что пробило регулятор напряжения (78М05). Сегодня я его заменил, теперь на выходе с регулятора нужные 5 вольт, но контроллер так и продолжает светиться всеми лампами, правда уже менее ярко. На нажатие кнопок не реагирует.

Подскажите, кто знает, проблему можно вылечить или проще новый контроллер искать? Управляется контроллер микроконтроллером stc15w204s.

Прикрепленные изображения

•
•
•

[Andrey66]

  Похоже  пошло  напряжение выше  5V  на микроконтроллер,  и  он  этого  не  пережил.

Смысла  перепаивать  саму  микросхему  мало....   прошивки то  всё  равно  нет...

[Petrucco]

Спасибо за ответ. Тоже так считаю, но думал, вдруг... !!!!!

[Алексей Ф]

Я точно так же свой спалил, они оказывается не взаимозамкеняемые, так же пришлась покупать

[Petrucco]

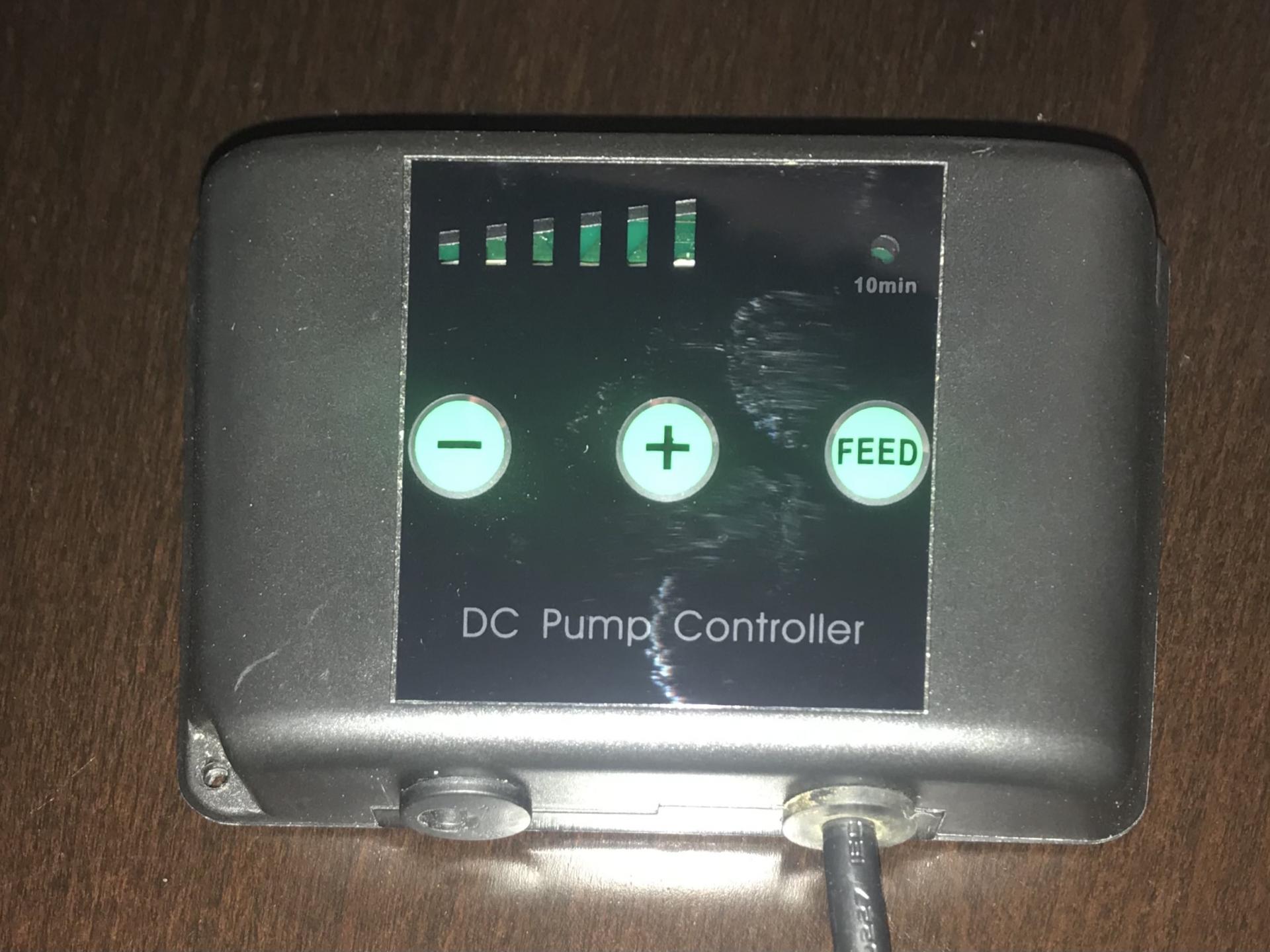

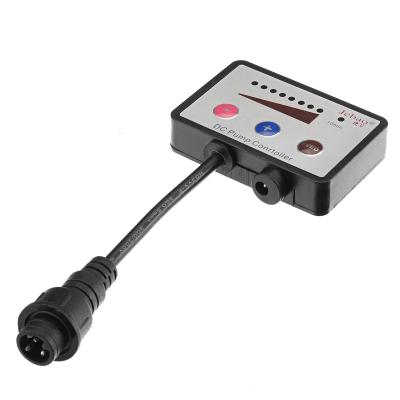

Может пригодится кому. Этот тип контроллера можно заменить старыми модификациями от jebao (на фото). Я так понял, что подключение к данному контроллеру помпы DCS серии приводит к выводу контроллера из строя.

Прикрепленные изображения

•

[Garik.Kolanovich]

Если вопрос ещё актуален, можно фото платы с обратной стороны?
