Как устранить журчание в переливе


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 53

#41 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 16 499
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 31 Март 2021 - 12:23

То что есть сейчас, не имеет значения, буду делать карантинник, найду применение.

Так... Ну вот если не мельчить и в силу каких-то дополнительных обстоятельств не экономить место и деньги, то наверное неплохо сделать вот так:

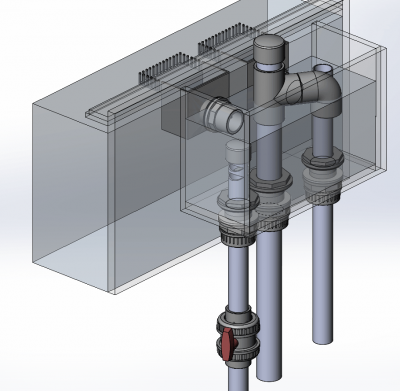

k1.png   k2.png   k3.png



Колонка из стекла 15 мм. Если в целом всё устраивает, то кивните - уже с размерами отверстий и т.д. дам.


  • Primus и Alexitalika это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#42 FinnG

FinnG

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 7 156
  • Меня зовут:Олег
  • Откуда:Дмитровский р-н, пос. Некрасовский, 56.094682, 37.511386

Отправлено 31 Март 2021 - 14:33

А стекло 15-то зачем? Тем более на таком объеме рюкзачка.

#43 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 16 499
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 31 Март 2021 - 14:50

А стекло 15-то зачем? Тем более на таком объеме рюкзачка.

Ну по большому счёту толщина тут "нужна" только дну... т. к. отверстия близко натыканы, чтобы дёрнув за трубу снизу не сломать стекло... А остальные для единообразия уже.


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#44 Alexitalika

Alexitalika

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 315
  • Меня зовут:Александр
  • Откуда:Москва, Юго-Запад

Отправлено 31 Март 2021 - 23:10

Так... Ну вот если не мельчить и в силу каких-то дополнительных обстоятельств не экономить место и деньги, то наверное неплохо сделать вот так:






attachicon.gifk1.png  attachicon.gifk2.png  attachicon.gifk3.png



Колонка из стекла 15 мм. Если в целом всё устраивает, то кивните - уже с размерами отверстий Все

Два момента, 1. Я думал  клеить колонку целиком из стекла, как маленький аквариум, на мой взгляд это более безопасно. 2. ширину сделать больше, так чтобы межнв соединительными муфтами было больше расстояние, хотя бы см по 8, для более удобной разборки,(если потребуется) в будущем. Места хватает . Николай, с учетом этих моментов сделайте расчет.


вода вода, кругом...


#45 Полина Родионова

Полина Родионова

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 9 458
  • Откуда:МО Красногорск

Отправлено 31 Март 2021 - 23:24

Два момента, 1. Я думал клеить колонку целиком из стекла, как маленький аквариум, на мой взгляд это более безопасно.

Внешние шахты - частое обкатанное явление в Ма. Обратите внимание, конструкция в подавляющем количестве случаев такая, как на чертеже.
Вот моя:


PS тем более Николай (Sleepy) профессиональный инженер морских систем. То есть там все надежно и без вас)
  • Primus это нравится

#46 Alexitalika

Alexitalika

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 315
  • Меня зовут:Александр
  • Откуда:Москва, Юго-Запад

Отправлено 31 Март 2021 - 23:41

Внешние шахты - частое обкатанное явление в Ма. Обратите внимание, конструкция в подавляющем количестве случаев такая, как на чертеже.
Вот моя:


PS тем более Николай (Sleepy) профессиональный инженер морских систем. То есть там все надежно и беСоглашусь,

Соглашусь, оставим как есть.


вода вода, кругом...


#47 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 16 499
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 01 Апрель 2021 - 00:00

Два момента, 1. Я думал  клеить колонку целиком из стекла, как маленький аквариум, на мой взгляд это более безопасно.

Это не более безопасно и вызовет ряд других проблем... Не надо так делать.


2. ширину сделать больше, так чтобы межнв соединительными муфтами было больше расстояние, хотя бы см по 8, для более удобной разборки,(если потребуется) в будущем. Места хватает . Николай, с учетом этих моментов сделайте расчет.

Увеличил. Хотя и так норм было, но раз места хватает... Держите. Размеры "боковушек" и дна, а также привязки отверстий надо будет на пару мм. скорректировать с учетом шва. Но это уже тот кто клеить будет сделать.

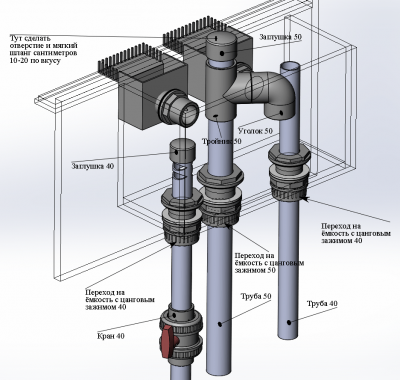

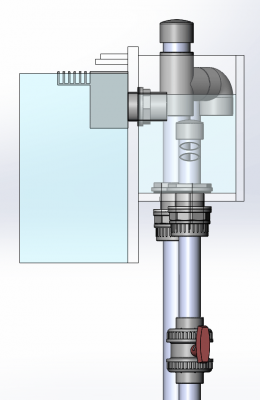

k1.png   k2.png   k3.png



kolonka-1.png   kolonka-2.png



Высоты расположения труб выставил как раз чтобы убрать шум... должно быть практически бесшумно.


  • Артем Да Ли это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#48 Alexitalika

Alexitalika

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 315
  • Меня зовут:Александр
  • Откуда:Москва, Юго-Запад

Отправлено 01 Апрель 2021 - 00:50

Спасибо! В выходные буду резать и клеить.

вода вода, кругом...


#49 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 16 499
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 01 Апрель 2021 - 01:15

Спасибо! В выходные буду резать и клеить.

Сами справитесь с корректировкой размеров под швы?


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#50 Alexitalika

Alexitalika

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 315
  • Меня зовут:Александр
  • Откуда:Москва, Юго-Запад

Отправлено 01 Апрель 2021 - 16:59

Да, опыт есть. Занимаюсь широкоформатной керамикой, инструмент у нас для работы со стеклом.

вода вода, кругом...


#51 Артем Да Ли

Артем Да Ли

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 517
  • Меня зовут:Артем
  • Откуда:Тверь

Отправлено 02 Апрель 2021 - 00:48

Прошу прощение за то что влез в чужую тему, но очень интересен вопрос о месте Быть или не быть подобному устройству перелива.

Прикрепленные изображения

  • 20210402_004502.png


#52 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 16 499
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 03 Апрель 2021 - 03:56

Прошу прощение за то что влез в чужую тему, но очень интересен вопрос о месте Быть или не быть подобному устройству перелива.

- очень быстро будут забиваться трешетки на переходы из банки в шахту и это место не подстраховать толком
- не будет собирать пленку с поверхности воды
  • Артем Да Ли это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#53 Sergeyvodianoy

Sergeyvodianoy

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 298
  • Откуда:Таганрог

Отправлено 06 Апрель 2021 - 09:19

Тоже попрошусь в чужую тему с такой же проблемой . Банки стоят на разных этажах , разница высоты между ними 3 метра, трубы 32 мм. Вода проходя через регулировочный кран основного слива создает сильную вибрацию (воронки нет , воздух не засасывает), в комнате стоит неприятный гул. Была мысль переставить кран в самый низ (этажом ниже перед сампом) но как регулировать не видя уровня в шахте? Что можете посоветовать?



#54 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 16 499
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 06 Апрель 2021 - 22:47

Спасибо! В выходные буду резать и клеить.

Ну что, как успехи?


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.
