Сообщений в теме: 16

[Арутюн]

Всем доброго дня!
Планируется банка со встроенный сампом, 70х62х55h
Нужно осветить 70х47 см, светильник будет висеть на расстоянии 30-35 см
Корпус планирую собрать из алюминиевого уголка 40х20х2 и дюралевого листа 3мм, радиаторы будут под наклоном к центру на 2 см
Набросал схемку
Что скажете? Делать так или в один ряд и использовать 4шт 12х сборки?

Прикрепленные изображения

•

[DNK]

Аквариум довольно широкий, лучше расположить сборки в два ряда.

[tuxedo]

на 30-35 см от поверхности с оптикой 60 грд. одним рядом не осветите всю площадь.

по опыту, 5 матриц это большой запас на такой объем.



у меня 50 см от уровня воды. 75x57 площадь, матрицы в один ряд.

максимальная мощность диодов RB в течении дня до 60% от тока в 1А. все остальное гораздо сильнее придушено.

[Арутюн]



на 30-35 см от поверхности с оптикой 60 грд. одним рядом не осветите всю площадь.
по опыту, 5 матриц это большой запас на такой объем.

у меня 50 см от уровня воды. 75x57 площадь, матрицы в один ряд.
максимальная мощность диодов RB в течении дня до 60% от тока в 1А. все остальное гораздо сильнее придушено.


Читал вашу тему, но подзабыл какая стоит оптика, FOV60?
По Диминым рекомендациям FOV60 на 15-30см рассчитана. Большой запас это хорошо, есть куда расти.
А если поставить в 2 ряда по 2, получится недосвет по краям

[tuxedo]

все так,

оптика FOV60. стоит 50 от уровня воды. при этом по верхним углам аквариума есть небольшие области затемнения,

где-то 200 люменов, не больше.

про запас, согласен. только есть нюансы, что Вы хотите держать в аквариуме.

тут немного описал как у меня дела обстоят:

https://reefcentral....kakh-dnk/page-4



про 2 ряда по 2...

может просто выше поднять ?



у меня приятель 30 градусную оптику поставил. где-то в метре от уровня воды стоит свет)

[Арутюн]

Держать планирую зоантиды, LPS, рикордеи, грибы, несколько SPS. И еще хочу поляну мини-максов.
А если оставить как в схеме, и поднять до 40-45см, светить на 15-20% меньше вашего, должно получится то что надо

[tuxedo]

по зонтам не могу советовать, не растут они в моем аквариуме, становтся тонкими штырьками и потом исчезают.

есть небольшой фраг, сидит наверху в углу, в затемнении и нормально себя чувствует.

риккордеи становятся минимальных размеров,.мини максы больше месяца адаптировались, но гигантами не будут )

по грибам непонятно. фиолетовые большие. зеленые 1-2 см.

[DNK]

Сколько людей, столько и мнений... Карен светит на полную и еще бы прибавил, tuxedo светит наполовину и то полагает что это многовато

[Арутюн]

Буду ставить все 5 сборок, и экспериментировать с высотой и мощностью

[Age]

Сколько людей, столько и мнений... Карен светит на полную и еще бы прибавил, tuxedo светит наполовину и то полагает что это многовато

Просто для информации  в общую копилку:



Получил Димины сборки, расчитываю их использовать на фраговике. Размер поверхности 900х400мм, глубина воды - 270. От поверхности до решетки на дне - 240.  Еще нет ни светильника, ни даже драйверов. Очень уж хотелось поглядеть на свет фиолетовых диодов (в моем свете на аквариумах их очень мало), поэтому быстро прилепил 3 сборки на радиаторы, и запитал от драйверов 650 мА только фиолетовые. При расположении сборок светильника ~50мм от поверхности воды, без линз, только фиолетовые диоды обеспечивают PAR на решетке от 250 (самые углы) до 310 прямо под сборками. Измерено Apogee MQ-200, датчик SQ-111 (калибровка на солнечный свет), пересчитано на основе кривой их мануала по зависимости чувствительности датчика от спектра:  http://www.apogeeins...0_300manual.pdf



Сам свет мне понравился, даже без остального спектра. При такой освещенности теперь думаю, что не буду ставить 6 сборок, как думал раньше, а только 3 без линз и оставлю. Когда соберу начинку светильника, чтоб включить весь спектр, тогда еще померяю и решу.

[Арутюн]

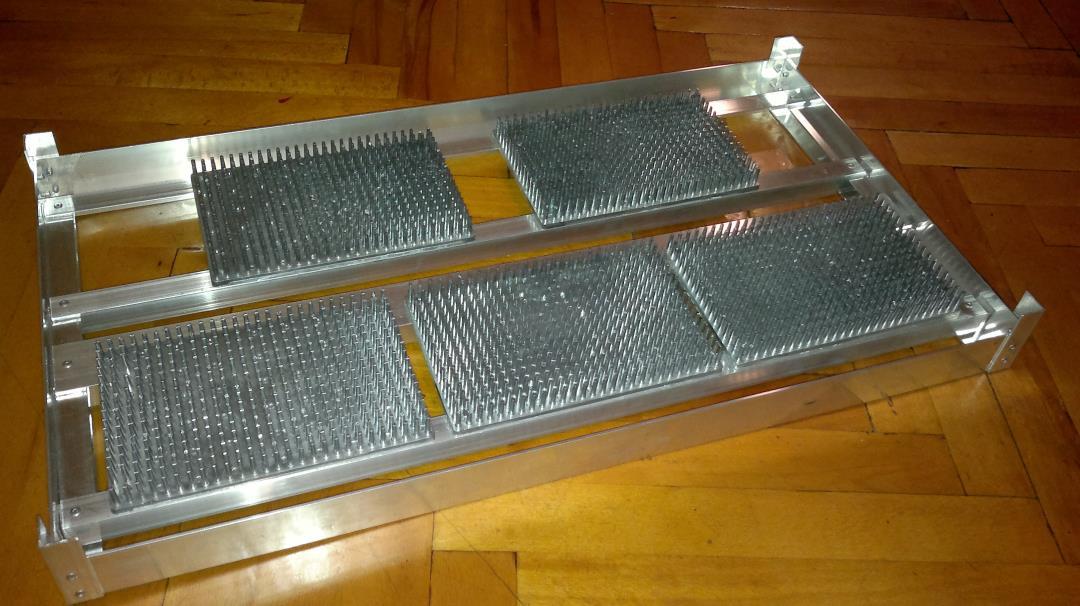

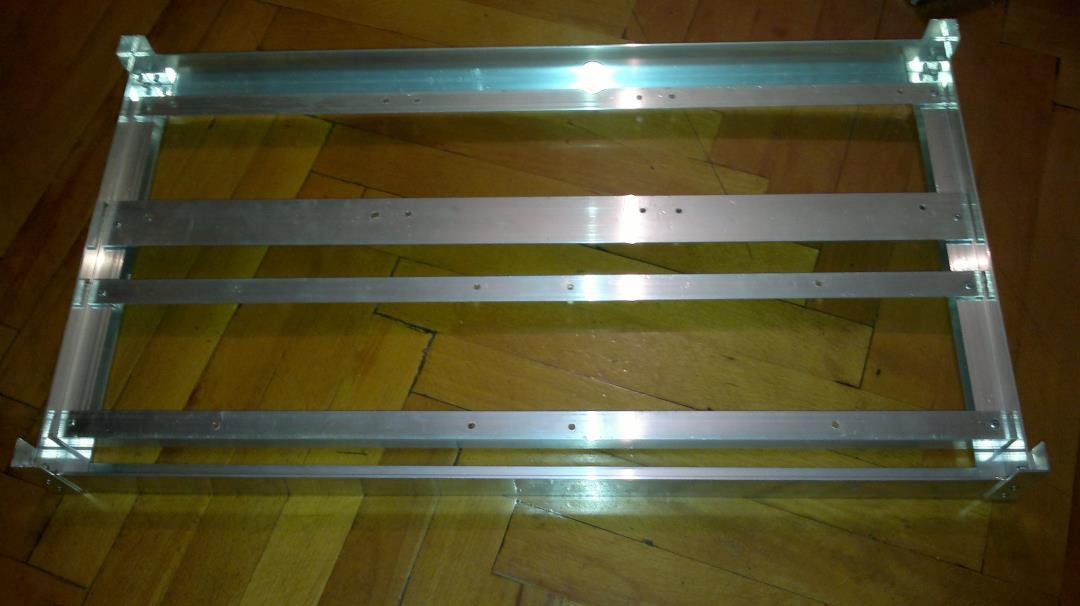

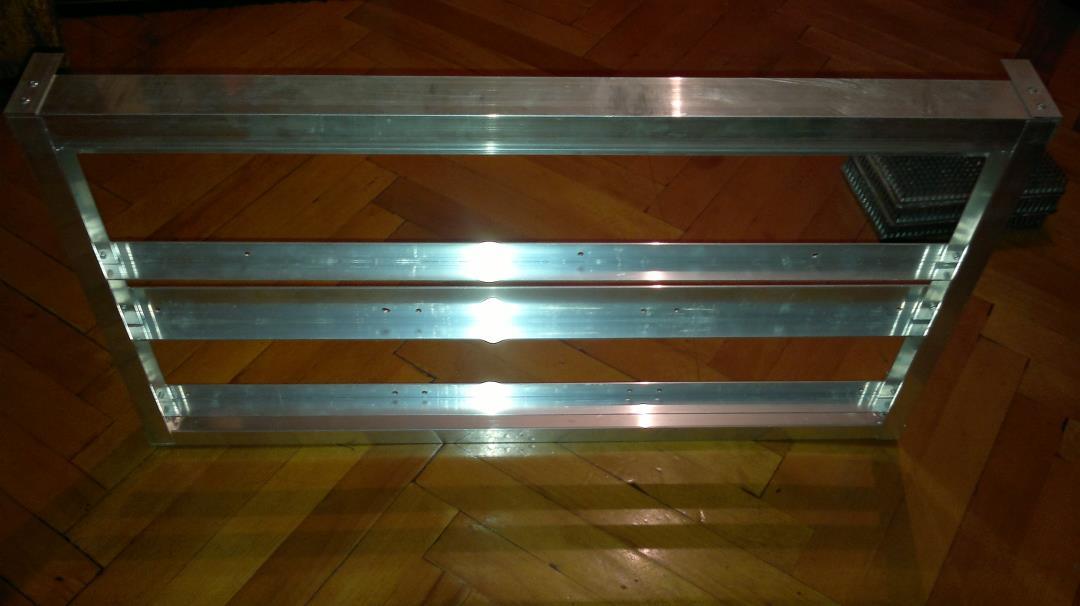

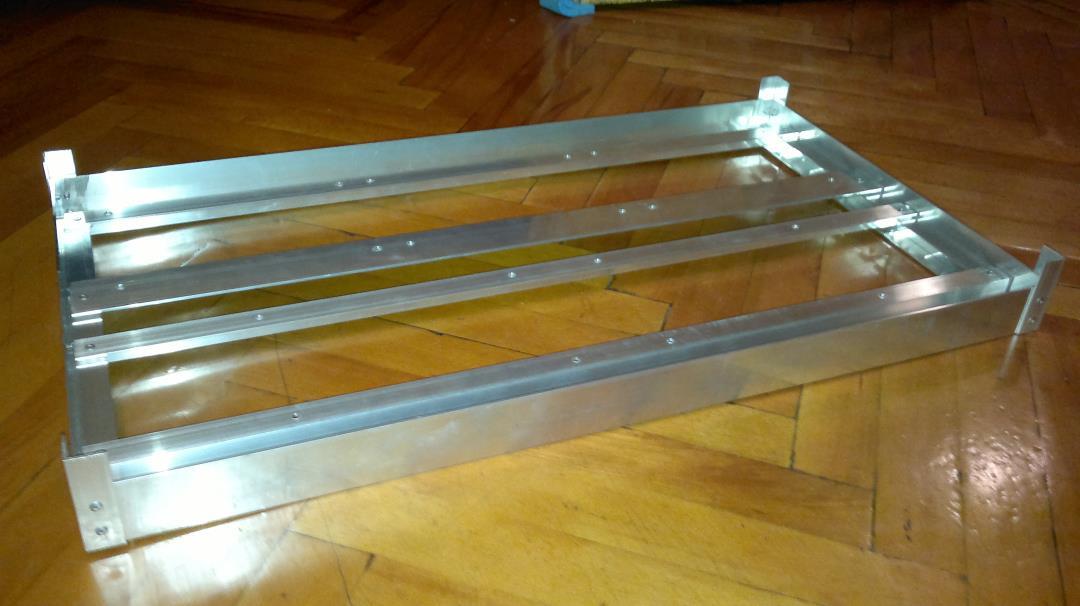

Почти собрал корпус

Прикрепленные изображения

•
•
•
•

[alef]

Сверху такой светильник можно чем-то закрыть, чтобы не было видно радиаторы или при пассивном охлаждении радиаторы должны быть открыты?

[Арутюн]

По идее должны быть открыты, у меня будет висеть высоко, видно не будет
Можно и накрыть, но скорей всего придется поставить хотя бы 1 радиатор на выдув воздуха

[alef]

С вентилятором то понятно, а вот как сделать без вентилятора максимально эстетично, что-то в голову не приходит.

[Арутюн]

Можно накрыть сеткой, перфорированным листом или чем-то подобным

[Александр Авдеев]

По идее должны быть открыты, у меня будет висеть высоко, видно не будет
Можно и накрыть, но скорей всего придется поставить хотя бы 1 радиатор на выдув воздуха

Не понял... Вы имели в виду наверно вентилятор,  а не радиатор

У Вас на пять сборок пять радиаторов И-150, для пассивного охлаждения этого вроде вполне достаточно.

[Арутюн]

Да вентилятор, запарился чутка
У меня на пять сборок пять радиаторов И-150
На счет накрыть и вентилятора я отвечал на вопрос alef
