Сообщений в теме: 9

[aquamonde.msk]

Не могу  разобраться.  Есть проходная муфта под 16ую трубу. Какое должно быть отверстие под такую муфту?



Я сначало посмотрел вот эту статью

https://reefcentral....icles/232/1864/



и тут написано в табличке

Труба (переход) (мм) Диаметр отверстия в стекле (мм) 16    -  22,5мм





И я чуть было такое не заказал отверстие.. А Сейчас взял в руки муфту, померил проходную часть, и она явна больше 22.5, скорее 27-28..

Есть у кого точно значение, какое надо отверстие?

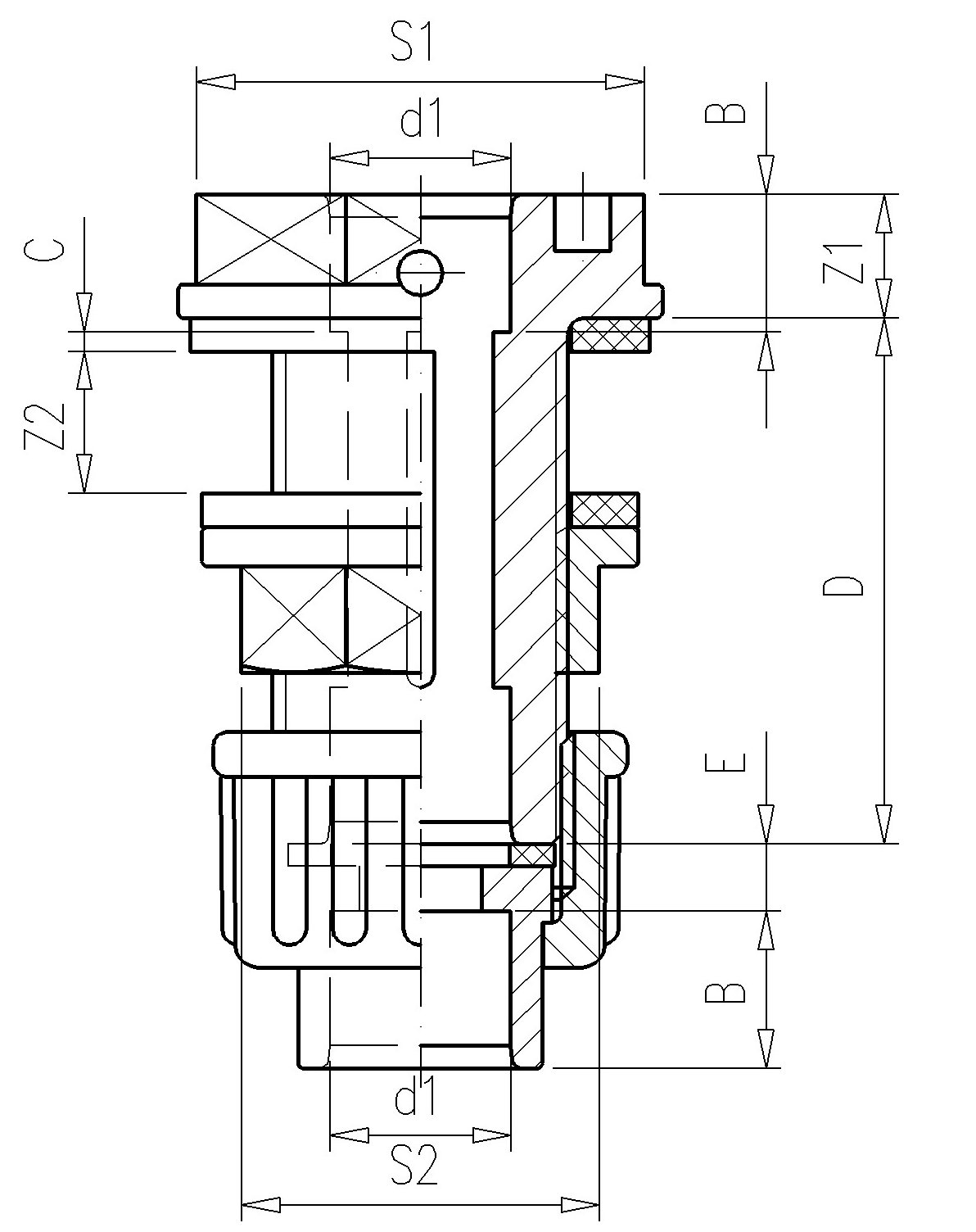

Прилагаю чертеж муфты



 d1    d3    d4   d5    Z1   Z2       B   C    D      E      S1      S2

16     3/4    5     29    11   0-19   14   5    47     6     40      32

Прикрепленные изображения

•

[Sleepy]

Так... Я посмотрел свои модельки... Там действительно везде получается 26.5 мм. наружний диаметр самой проходной трубки.

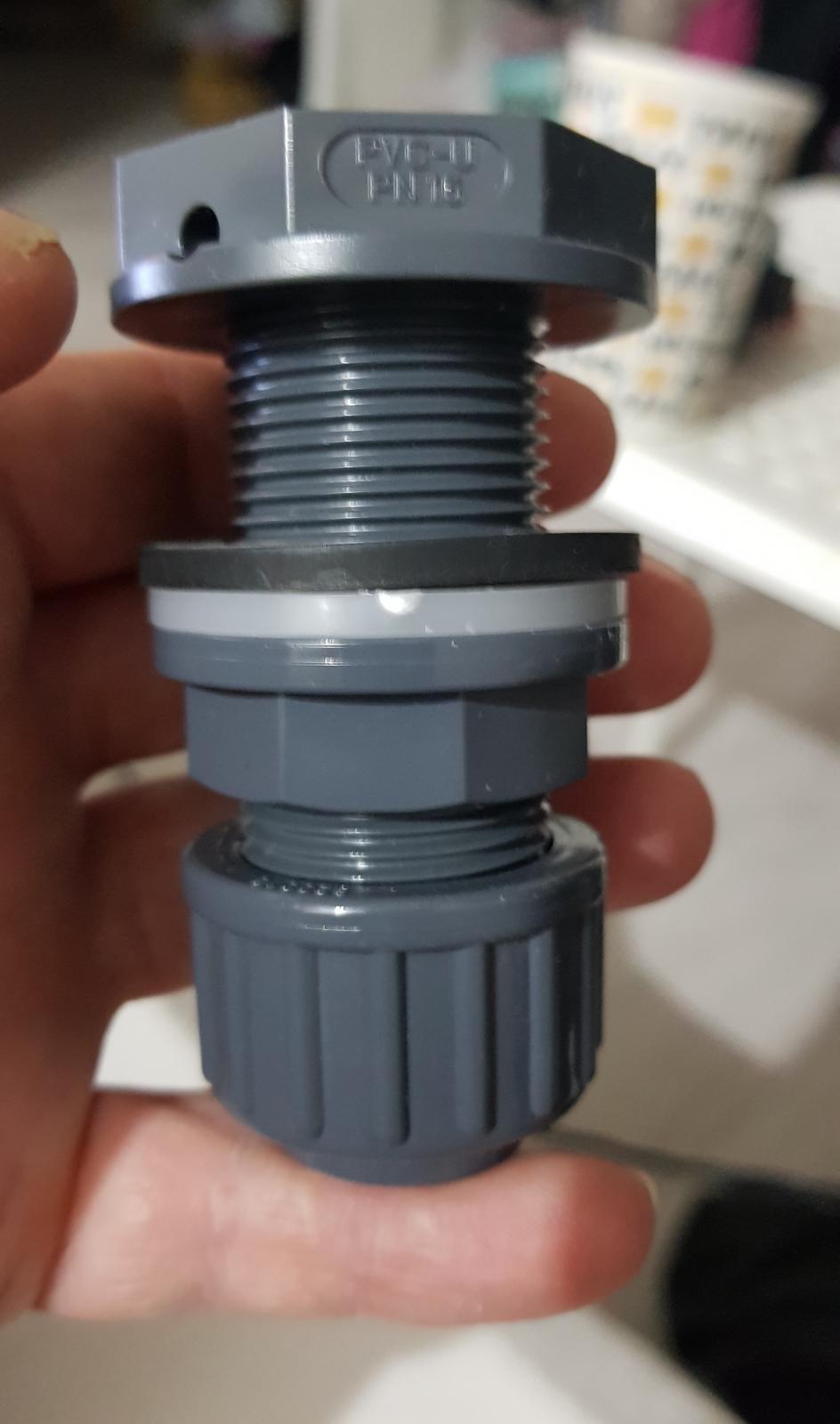

А можете фотографию показать? А то по модельке непонятно что-то... Не похоже чтобы переход был с классическим цанговым зажимом...

[aquamonde.msk]

Так... Я посмотрел свои модельки... Там действительно везде получается 26.5 мм. наружний диаметр самой проходной трубки.

А можете фотографию показать? А то по модельке непонятно что-то... Не похоже чтобы переход был с классическим цанговым зажимом...

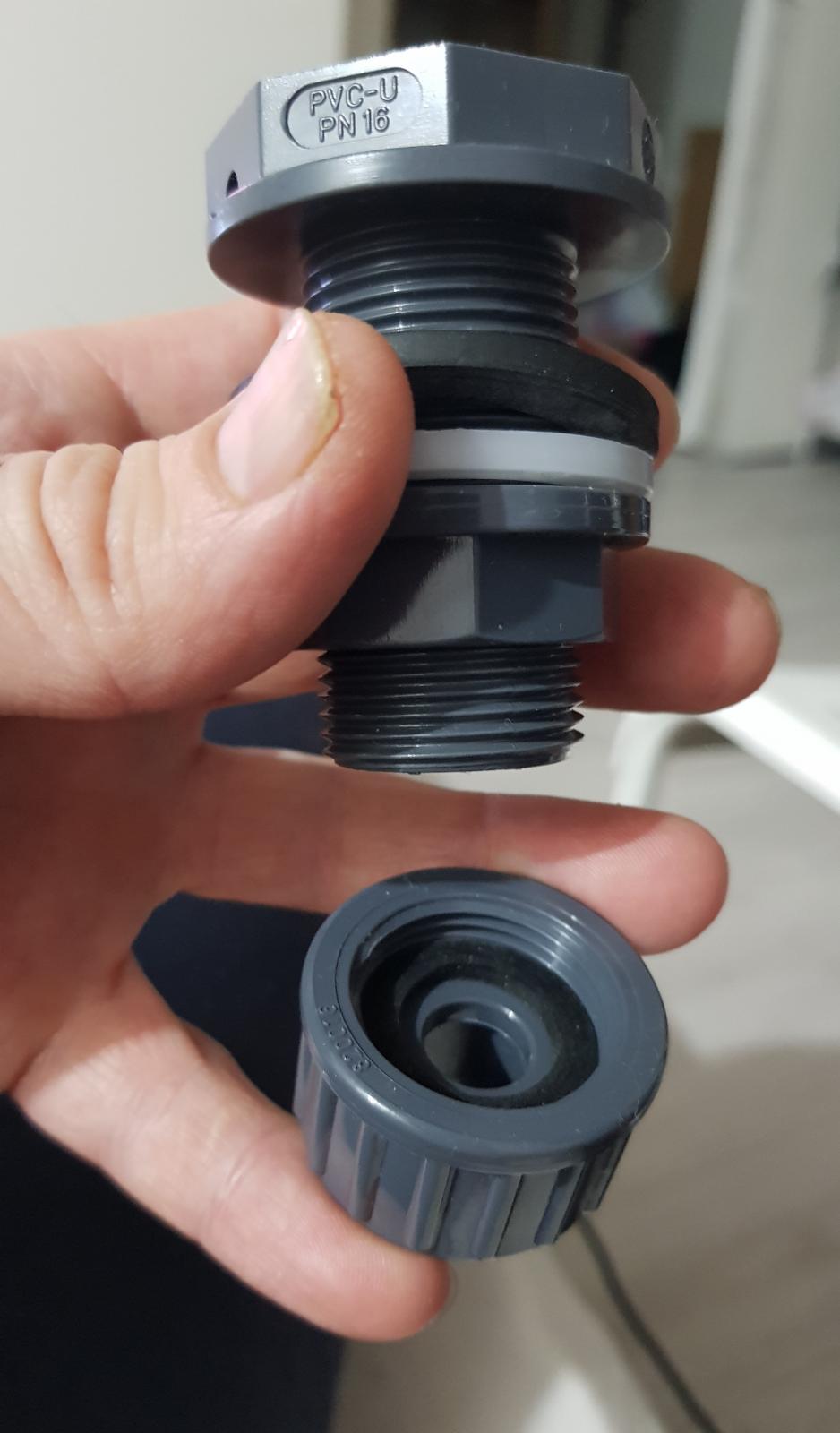

Да. Они не с цангой. Не нашел на такой диаметр с цангой. Взял с резьбой. Мне для Пресняка пол внешний фильтр.

Тогда получается отверстие надо сделать 28 мм?

Прикрепленные изображения

•
•

[aquamonde.msk]

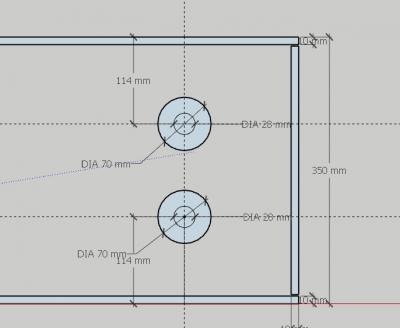

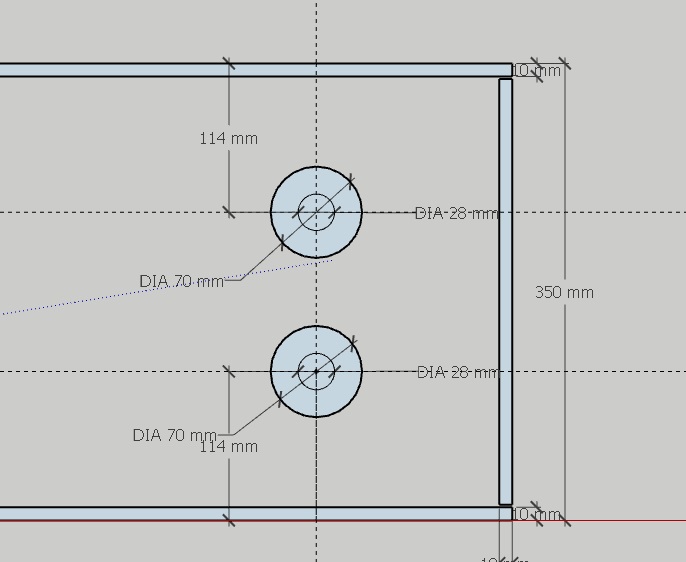

Пока прикинул, что так надо сделать. Внутренний круг - вырез, внешний круг  - вырез в столешнице. Верно?

Прикрепленные изображения

•

[Sleepy]

Да. Они не с цангой. Не нашел на такой диаметр с цангой. Взял с резьбой. Мне для Пресняка пол внешний фильтр.

Тогда получается отверстие надо сделать 28 мм?

А, понял... То что кажется цангой это съемная точка присоединения.



Да. 28 мм.

[Sleepy]

Пока прикинул, что так надо сделать. Внутренний круг - вырез, внешний круг  - вырез в столешнице. Верно?

Да, верно.



P.S. Следует ответственно подойти к выбору внешнего фильтра при подобном присоединении.

[aquamonde.msk]

Да, верно.

P.S. Следует ответственно подойти к выбору внешнего фильтра при подобном присоединении.

А в чем предостережение? Выбрал фильтр jbl 1502. Диаметр шлангов 16/22. Входить будут в шутеры на 16мм которые будут входить в кран и далее в муфту. Вроде бы все подходит . Или что-то есть, на что еще надо обратить внимание ?

[Sleepy]

А в чем предостережение? Выбрал фильтр jbl 1502. Диаметр шлангов 16/22. Входить будут в шутеры на 16мм которые будут входить в кран и далее в муфту. Вроде бы все подходит . Или что-то есть, на что еще надо обратить внимание ?

Так... Поступило больше информации. Ок.



1. Вам следует использовать переходы 20 мм. У вас шланги 16/22, а в ваших переходов по факту внутренний проходной диаметр около 12 мм., а у штуцеров так вообще 9-10. Т.е. площадь меньше раза в 3.



2. Предостережение в том, что если с фильтром что-то случится, то аквариум сольётся практически целиком.  Когда трубки через бортик перекидывают, то отверстие в трубках на сантиметр ниже уровня воды сверлят, чтобы если что с фильтром случится, то он завоздушится и слив прекратится.

[aquamonde.msk]

Так... Поступило больше информации. Ок.

1. Вам следует использовать переходы 20 мм. У вас шланги 16/22, а в ваших переходов по факту внутренний проходной диаметр около 12 мм., а у штуцеров так вообще 9-10. Т.е. площадь меньше раза в 3.

2. Предостережение в том, что если с фильтром что-то случится, то аквариум сольётся практически целиком. Когда трубки через бортик перекидывают, то отверстие в трубках на сантиметр ниже уровня воды сверлят, чтобы если что с фильтром случится, то он завоздушится и слив прекратится.

Все. Понял свою ошибку. Я взял трубы по 16мм внешний диаметр . А у меня шланг с 16 внутренним. Тогда мне надо пересобрать на 20мм трубы. Спасибо.

За предостережение спасибо. Будем к этои подходить ответственно.

[aquamonde.msk]

Так... Поступило больше информации. Ок.



1. Вам следует использовать переходы 20 мм. У вас шланги 16/22, а в ваших переходов по факту внутренний проходной диаметр около 12 мм., а у штуцеров так вообще 9-10. Т.е. площадь меньше раза в 3.



2. Предостережение в том, что если с фильтром что-то случится, то аквариум сольётся практически целиком.  Когда трубки через бортик перекидывают, то отверстие в трубках на сантиметр ниже уровня воды сверлят, чтобы если что с фильтром случится, то он завоздушится и слив прекратится.



тогда, как ни странно, если я поставлю уже муфты проходные с цангой VDL на 20мм, то диаметр отверстия все равно останется 28 мм?))



Замерил сейчас свою с цангой на 20мм от морского, с этой 16мм ой  - один в один.. Значит отверстие будет такое же на 28мм)

т.е. чертеж актуален
