Сообщений в теме: 18

[manty]

Здравствуйте! Делаю новый аквариум. Рамер 1300х600х550 мм ДхШхВ. Нарисовал эскиз металлокаркаса из профильной трубы 40х25х2 мм. посоветуйте пойдет такой или надо усилить? Такой же каркас у меня под  аквариумом  размером 1000х500х550мм стоит уже 10 лет.

Прикрепленные изображения

•

[FinnG]

По бокам и сзади сделать укосины, впереди их выкинуть и поставить в центре съемную стойку.
В эту конструкцию даже дно не установить нормально.

[manty]

Дно нормально устанавливается, проверено, а вот со съемной стойкой в центре не понял. Как ее сделать съемной и в чем ее смысл тогда?

[Cezet]

Вот вариант каркаса, спереди 3 дверцы по ~ 40см.

Самп с торца вставляется.



[manty]

Средняя стойка впереди приварена и дверки на магнитах крепятся? Я верхние профили на ребро поставил. Мне кажется, так жестче будет.

[Cezet]

Стойка приварена.

[manty]

Значит всё-таки стойка в середине предпочтительней двух откосин.

[Cezet]

С откосинами с лицевой,используемой стороны, будет ОЧЕНЬ не удобной к использованию сампа, т.е. самые нужные и часто используемые углы где будут пенник и электощит будут на 80% недоступны.

С торца вы задвинете самп, надеюсь единожды, мелкие укосины для этого не помешают, но функцию свою будут выполнять.

Стойка посередине нужна обязательно,а приваренная или прикрученная решать вам,я рекомендую приварить, т.е. будет держать 2 нагрузки и вертикальную и гризонтальную, прикрученная будет держать только вертикальную,и на 20%(приблизительно) горизонтальную от раскачки.

[vvvitalik]

Я такой сделал скилет тумбы со сьемной передней панелью

Прикрепленные изображения

•

[Cezet]

Я такой сделал скилет тумбы со сьемной передней панелью

Рекомендую залить все отверстия пеной,а потом отшпатлевать и закрасить,иначе скоро ржавчина попрет через них.

[vvvitalik]

Рекомендую залить все отверстия пеной,а потом отшпатлевать и закрасить,иначе скоро ржавчина попрет через них.

Поздно. Скилет в шкаф уже встроен, банка клеится, самп сохнет. Думаю ни фига этой железяке не будет. Примыкания загермечены, все отсеки продуваемы

... И вообще.. Это временная банка будет. Эскиз будущей тонны

Прикрепленные изображения

•

[manty]

Я такой сделал скилет тумбы со сьемной передней панелью

У Вас на фото вообще в передней части стоек нет?

[vvvitalik]

У Вас на фото вообще в передней части стоек нет?

Нет. Полностью сьемная рама (на первом фото в стороне). По краям 50-й уголок. В середине труба 20*40

[FinnG]

У меня каркас под 1100х550х550, сварен из профиля 40х20х1,5. Без передней стойки вообще. Но в качестве столешницы у меня лежит щит из лиственницы толщиной 50 мм.

[manty]

Нет. Полностью сьемная рама (на первом фото в стороне). По краям 50-й уголок. В середине труба 20*40

А что дает такая конструкция со съемной передней рамой? Как обшивается? Получается что вся передняя часть опирается на две откосины по бокам, а середина вообще без опоры? Какой размер у Вашего каркаса?

[vvvitalik]

А что дает такая конструкция со съемной передней рамой? Как обшивается? Получается что вся передняя часть опирается на две откосины по бокам, а середина вообще без опоры? Какой размер у Вашего каркаса?

Дает возможность аварийной замены/ремонта сампа. Самп габаритами впритирку нижнего яруса. По длинне самп заходит забоковые стойки (50-й уголок). Тупо из соображений не терять лишние 5-10 см. за зря. Так как конструкция сампа эксперементальная. Предусмотрел максимальную возможность менять назначение 4-х отсеков. Вмещать в любой мощный пенник, флисовый фильтр и т д.
Нижняя и верхняя часть металлокаркаса жесткие рамы из профильной трубы 50. Верхняя плита сзади опирается на приваренные стойки. Спереди на вставленную между плитами , упомянутую выше, сварную панель. Укосинами из листовой стали и вертикальными полосами металлоконструкуия присаморезивается к стенкам шкафа. Так же присоморезивается и сварная панель + к металлу нижней и верхней плиты. Боковушки у шкафа лдсп26, щадник 16. За жесткость точно не переживаю. Облицовка с дверцами фиксится на сварной панели, и удаляется при необхолимости с ней.
Размеры банки и сампа порядка 1300*400*440в

Если интересны детали, напишите. Выложу подробней с фотками здесь

[manty]

У Вас ширина 400,я хочу 600 сделать, боюсь всё-таки придется спереди в центре стойку ставить. Но вот схема Вашего сампа мне интересна.

[vvvitalik]

Конструкция проста до безобразия.
Как говорил уже, самп 1300" 400*440в по наружним габаритам.
Грубо говоря 4 отсека. По краям по 360 длинны. В середине по 260. У последнего (возвратного) отсека скралрсь еще 40мм перенаправить перегородкой поток через верх.
Пока вижу фильтрацию так :
Прямые трубы из шахты-рюкзака идут ко дну пенала (ЗД, с возможностью навеса полочек, мешков и т. д.)

Из пенала через верх в камни первого отсека.
Через низ в .., скорее фильтр хетой, чем водорослевик. , если получиися звдумка..

Через верх к пеннику

.. Через низ в "перенаправлялку...
. .. Через верх в возврат

Нуу.. Плюс ньюансы и эксперименты.

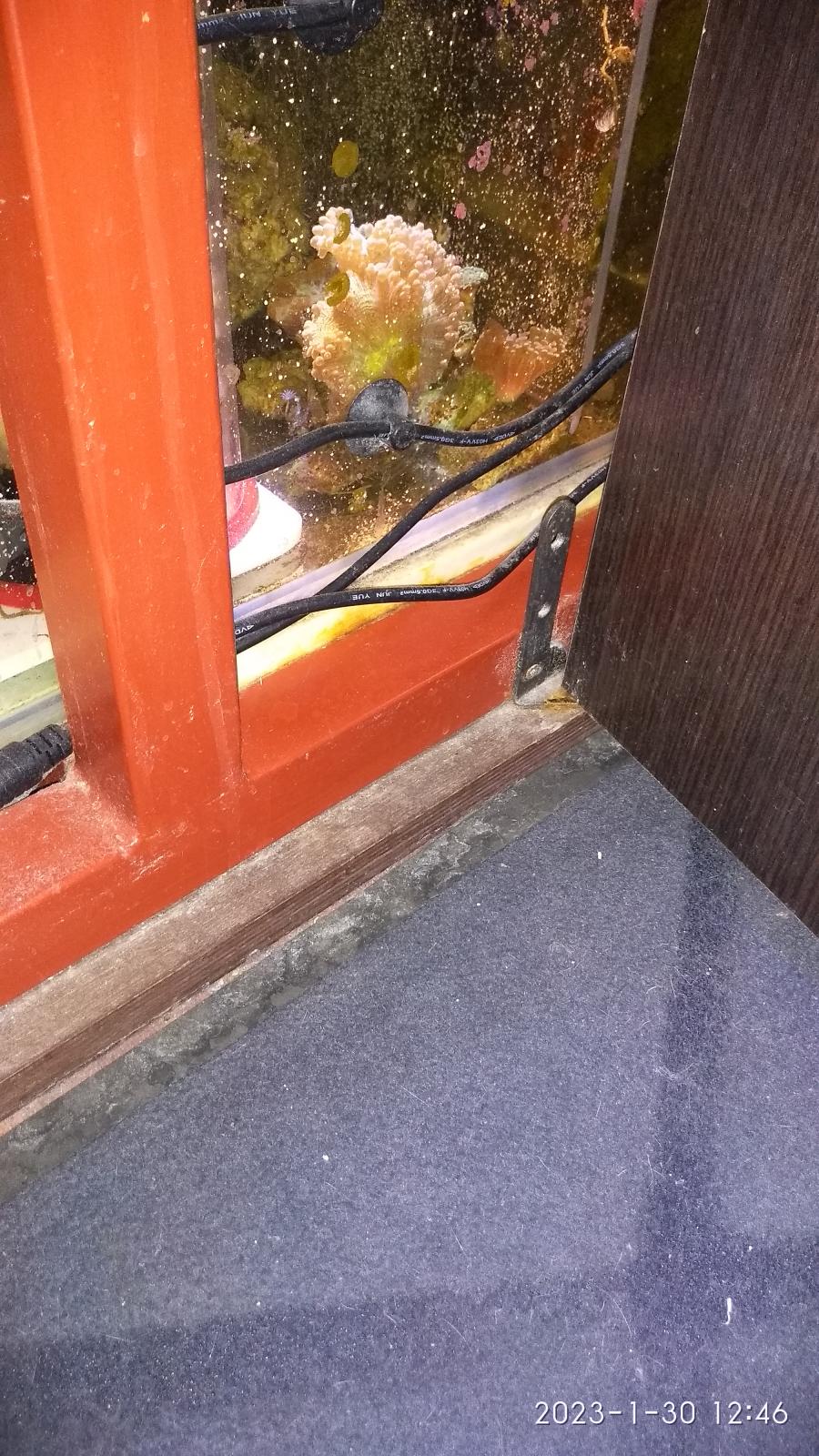

А по тумбе, если не поняли, весь цимес что пространсиво скралось только шмриной сварной панели . Остальное " облизало" лдсп только толщиной проката 4мм. Насвелена куча отвестий стянуть тумбу очень жестко

Прикрепленные изображения

•

[Kirill070885]

Делайте из нержавейки! Чтобы избежать ржавчины.
