Сообщений в теме: 8

[DenGris]

В связи с тем, что начал делать новую систему встал вопрос о переливной шахте.

Аквариум планирую 1100х1100х500

Внутреннюю шахту не хочу, но если делать рюкзак, то есть проблема. Стекло будет 12-е. Черного в массе стекла такого нет. Задняя стенка будет стекло в пленке, а само место установки рюкзака получается можно сделать если затонировать герметиком. На мой взгляд выглядит это не очень.

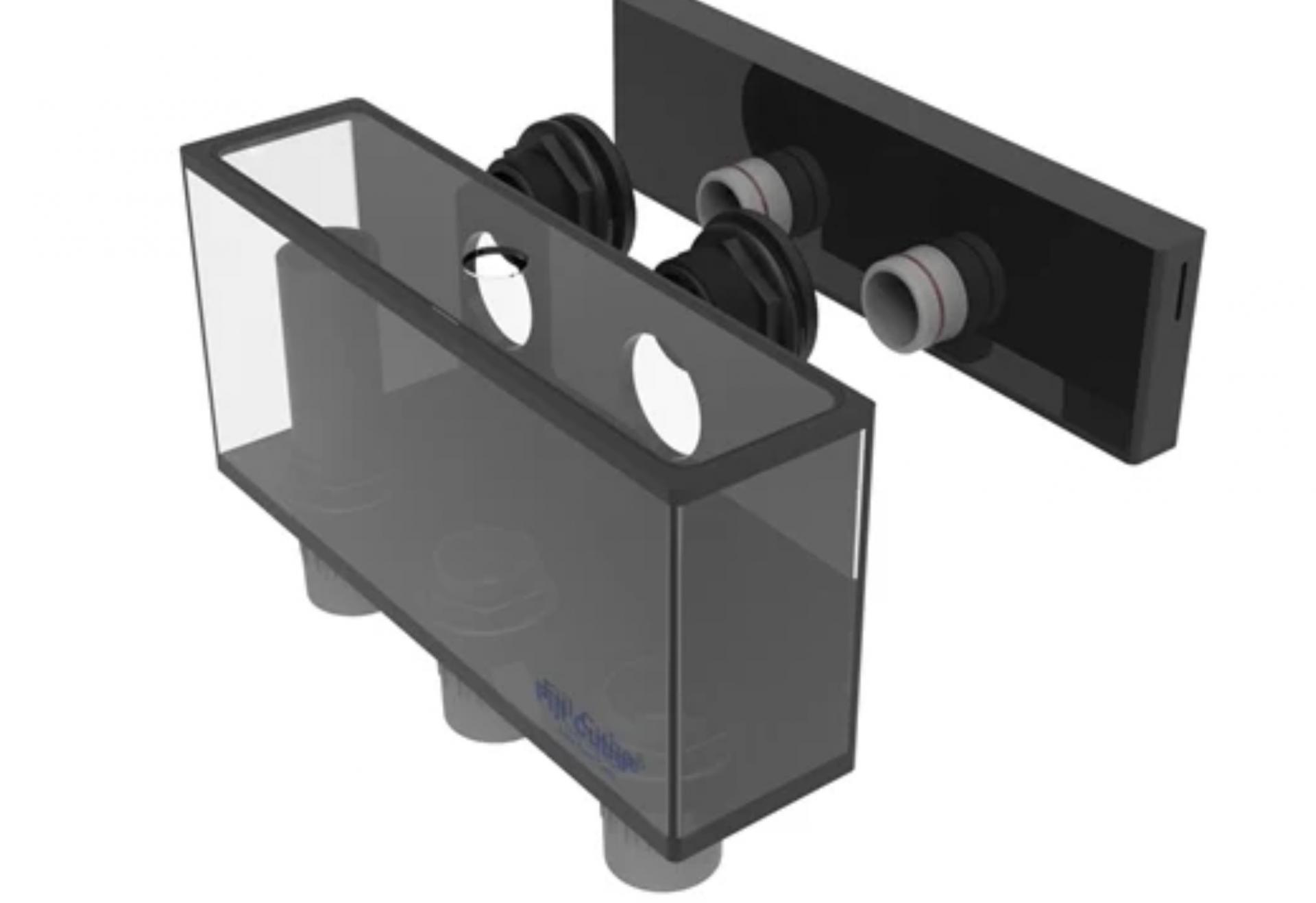

Поэтому думаю реализовать вот такой вариант, только сделать самому.

Fiji Cube Low Profile External Overflow Box - 1600 GPH – Aquarium Depot
[attachment=569677:Снимок экрана_12-7-2025_113310_aquariumdepot.ca.jpe

Внешнюю шахту можно изготовить из стекла. Далее три проходные муфты (переход на емкость) d 32 аварийка подача и возврат.

соединение с внешней шахтой - думаю одна муфта 32 или две?

Внутреннюю шахту распечатаю на 3d принтере.

Раздобыть бы где-то чертеж этой переливной шахты, вообще было бы здорово. Понять на сколько отверстия делать от верха аквариума.

Прикрепленные изображения

•

[Sleepy]

Не понял на счёт 2 или три... для работы нужно две. А возврат зачем делать через стекло? Перекиньте через бортик...

[DenGris]

Не понял на счёт 2 или три... для работы нужно две. А возврат зачем делать через стекло? Перекиньте через бортик...

соединение с дисплеем и внешней шахтой, в штатной версии идет двумя муфтами. Я думаю может на мой объем одной 32 муфты хватит? Можно сделать на худой конец одну 40.

Насчет возврата думаю. Может просто просверлю стекло и через муфту выведу.

[Sleepy]

Не так прочитал сперва, сорри... Я бы две 32-е делал бы... Сверлить под возврат не стал бы.

[DenGris]

и почему-то они на слив в самп делают 3-и. Одна аварийка и две на слив.
Почему под возврат не стали бы сверлить? Смотрится вроде поинтереснее, чем делать через бортик.

[Sleepy]

и почему-то они на слив в самп делают 3-и. Одна аварийка и две на слив.

Ну они сделали, а вы уж думайте как их использовать... Я не знаю как они сливать собираются и какие там диаметры...


Почему под возврат не стали бы сверлить? Смотрится вроде поинтереснее, чем делать через бортик.

Нууу.... 1) не хочу сверлить, когда можно не сверлить 2) Сверлить надо максимально высоко, а этого делать не хочется... А если просверлить ниже чем надо, то или сливаться слишком много воды будет при остановке возврата или придётся всё равно уже внутри банки трубку поднимать и рассифонивать...

[DenGris]

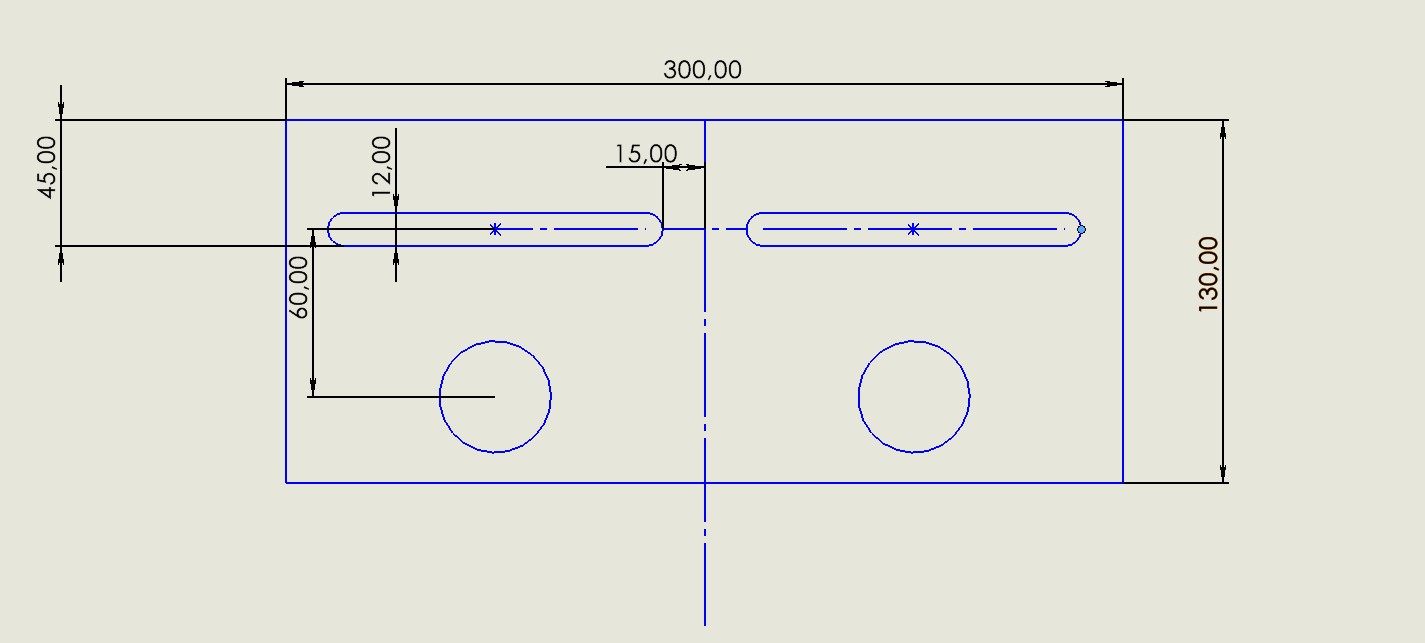

Подскажите, правильно  я понял концепцию переливной шахты (в дисплее).

В частности интересует правильность установки отверстий под фитинги слива.

Если брать за основу 45 мм уровень воды в дисплее от верхней кромки?

Или они должны ниже быть?

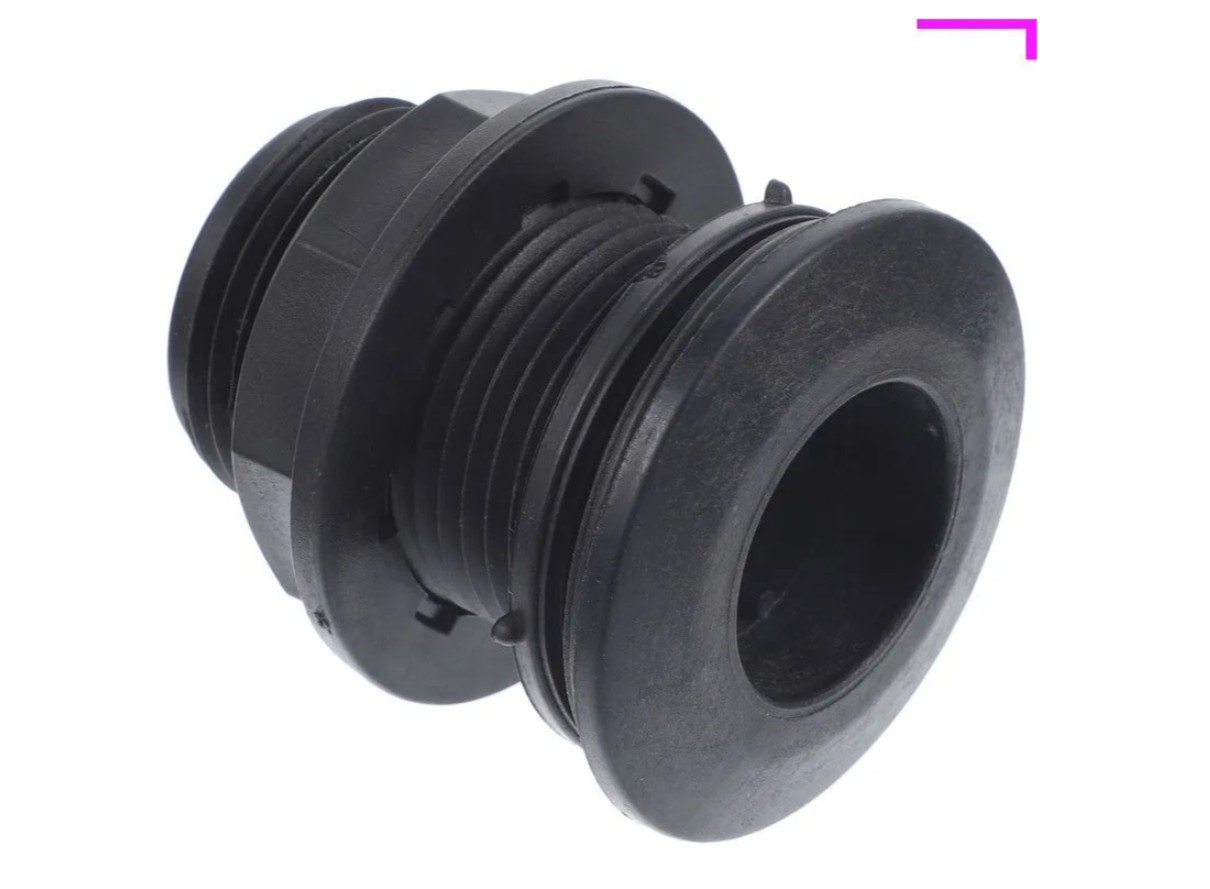

Фитинг проходной нашел такой.

[DenGris]

Сейчас больше склоняюсь к такой схеме.

[Sleepy]

Подскажите, правильно  я понял концепцию переливной шахты (в дисплее).

В частности интересует правильность установки отверстий под фитинги слива.

Если брать за основу 45 мм уровень воды в дисплее от верхней кромки?

Или они должны ниже быть?

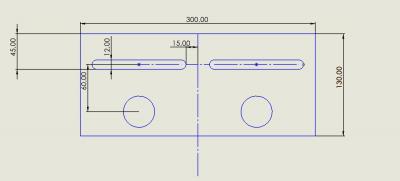

Преливная шахта.jpg

Фитинг проходной нашел такой.


Так... С отверстиями пока не очевидно, но нижняя точка прорезей решетки должна быть ниже. Уровень воды при работающих насосах будет где-то на 15-20 мм. выше нижней точки пропила. А у вас там как раз 45.
