Сообщений в теме: 39

[xromis]

найден блок питания 24 вольта 6А 200W

модель ADPV32

Скажите такие модели пойдут?

[DNK]

Как можно проверить имеющийся блок питания на величину пульсаций, обязателен ли для этого осциллограф?

Осциллограф обязателен.

[DNK]

найден блок питания 24 вольта 6А 200W
модель ADPV32
Скажите такие модели пойдут?

Судя по тому что удалось найти - это обычный дешевый блок питания. Такие успешно работают с небольшими пульсациями примерно до 50% номинальной мощности.

[xromis]

Все ясно.5+

[ZlobnuDima]

Осциллограф обязателен.

Не могли бы вы описать сам процесс проверки?

[ZlobnuDima]

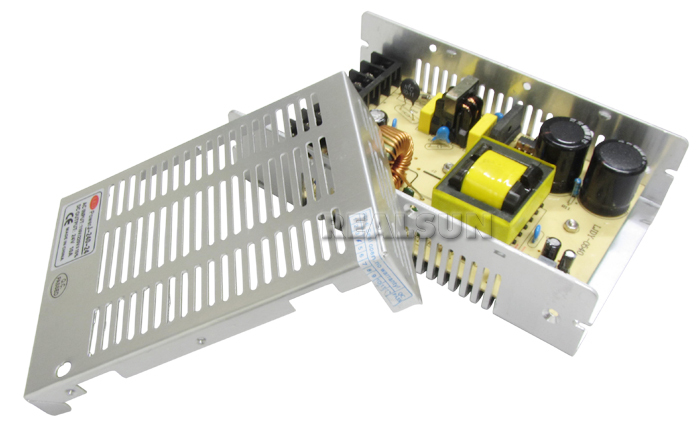

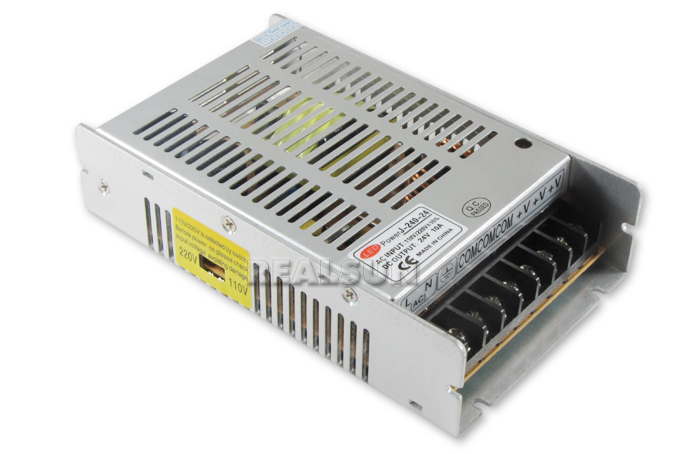

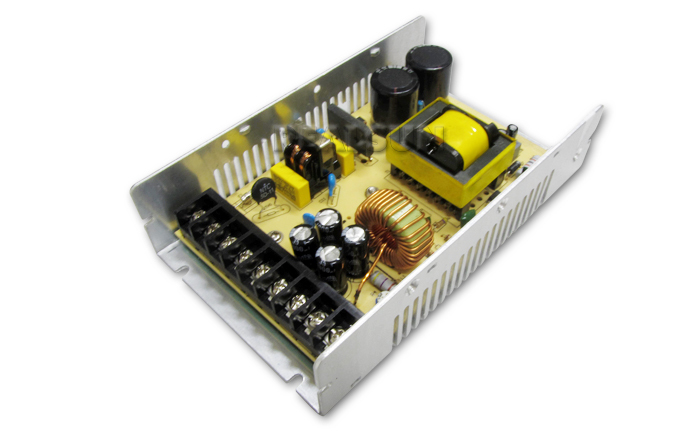

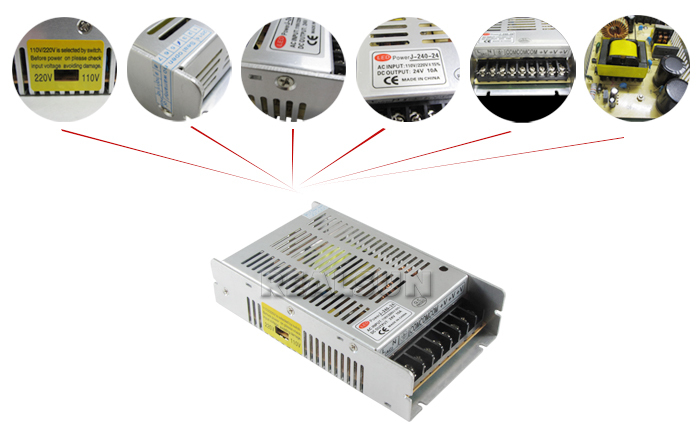

DNK, как-нибудь можете прокомментировать такой блок питания (при условии, что используются три пресноводных светодиодных сборки)?



Скрытый текст

Item specifics

is_customized: Yes,

Model Number: RSPS10A24V,

Output Voltage: 24V,

Output Type: Triple,

Place of Origin: Guangdong, China (Mainland),

Shell Material: Metal case/Aluminum base,

Input Voltage: 100-240V,

Output Current: 0-10A,

Output Power: 201 - 300W,

Output Frequency: 50-60Hz,



Скрытый текст

Features

• 100% Brand New
• Weight:600g
• 16.5*9.9*4.0 cm
• Input Voltage: 100V-240V
• Output Voltage: 24V DC
• Output Current: 0~10.0A
• Shell Material: Metal case / Aluminum base
• Protection: Shortage Protection, Overload Protection, Over Voltage Protection
• Widely used in Industrial automation, LED display, communications, etc.
• Safety Compliance: CCC/ FCC / CE
• Working Temperature: 0~40 centigrade
• Storage Temperature: -20~60 centigrade
• Ambient Humidity: 0~95% Non-Condensation
• Using for LED Display
• IN-DOOR USE ONLY!
• This Power Supply Unit "DOES NOT" come with installation instruction, wiring cable, or screws. Professional installation of qualified electrician is highly recommended.
• MTBF: 100,000 hrs

[xromis]

мне кажется что пульсация зависит от материала фирита и задающего транзистора.

Все сборки импульсных одно типны, разница в защите.

А если провести сравнение (не берем некоторые факты как вес.)

1 Импульсный высокая чистота

2 трансформатор стандарт 50 Герц.

[Voyager]

Вот теперь я призадумался. Купил герметичный БП arlight (в нашей деревне другого недоступно), и призадумался, столкнусь с проблемами как ТС или нет

[DNK]

Не могли бы вы описать сам процесс проверки?

Какой осциллограф планируете использовать?

[DNK]

DNK, как-нибудь можете прокомментировать такой блок питания (при условии, что используются три пресноводных светодиодных сборки)?

Блок питания из самых дешевых в любом смысле этого слова. Однако, на 3 сборки должно хватить - запас по мощности почти двухкратный.

[ZlobnuDima]

Да, скупой платит дважды.
Я-то думал, главное, чтобы напряжение соответствовало и мощность была не меньше, чем требуется.
Во избежание подобных ошибок было бы неплохо разместить информацию с требованиями к блоку питания на сайте магазина.



DNK, на продукцию каких производителей вы бы рекомендовали обратить внимание при выборе блока питания?

[DimmONN]

Во избежание подобных ошибок было бы неплохо разместить информацию с требованиями к блоку питания на сайте магазина.



DNK, на продукцию каких производителей вы бы рекомендовали обратить внимание при выборе блока питания?

Вы сами дали ссылку на страницу на которой есть все ответы на ваши вопросы.

[ZlobnuDima]

Вы сами дали ссылку на страницу на которой есть все ответы на ваши вопросы.

Нет, там только продукция MeanWell и из требований указаны только выходное напряжение и мощность.

[ZlobnuDima]

Как показали наши исследования, это происходит при использовании блоков питания, которые не выдерживают заявленную в их технической документации пульсацию напряжения в цепи питания семидрайверной сборки. Обычно даже недорогие блоки питания имеют заявленный уровень пульсаций напряжения при импульсной нагрузке, то есть такой, которая возникает в частности при ШИМ управлении яркостью светодиодов, в диапазоне 50-300mV. Допустимый уровень пульсаций для корректной работы драйверов на семидрайверной сборке до 500mV. Однако, нередко недорогие блоки питания выдают пульсации более 2В, что может приводить к проблемам.

Уровень пульсаций, как я понимаю, указан в спецификации на блок питания (  hlg-150-spec_5.pdf   282,8К   386 скачиваний), как «Ripple & Noise (max)»?

На какие параметры сто́ит ещё обратить внимание?

[ZlobnuDima]

Какие из перечисленных далее блоков питания рекомендуется использовать?
MeanWell HRP-150-24
MeanWell SE-200-24
MeanWell SPV-150-24
MeanWell CLG-150-24A
MeanWell RS-150-24
MeanWell NES-150-24
MeanWell RSP-150-24
MeanWell HLG-150H-24

[DNK]

Нет, там только продукция MeanWell и из требований указаны только выходное напряжение и мощность.

Невозможно исследовать все блоки питания на свете. Мы проверили две серии блоков питания, которые во-первых достаточно распространены, во-вторых имеют закрытый корпус, в третьих - не очень высокую цену. Мне не совсем понятно - почему у многих аквариумистов есть желание сэкономить именно на блоке питания? Разница в цене между хорошим блоком питания и самым дешевым такой же мощности - менее 10% от общей стоимости проекта создания светильника!

Делать проверку дешевых блоков питания нет смысла в принципе. Потому что у них не выдерживается набор компонентов - сегодня это такой блок питания, а завтра - сякой. Дешевые блоки питания стоят дешево не потому что их производители - альтруисты а потому что они использовали дешевые схемотехнические решения, дешевые компоненты, да и просто не ставят те блоки что надо бы. Косвенно о качестве блока питания можно судить по его КПД. Если производитель его не указывает, то это значит что он наверняка менее 80% и такой блок питания брать не стоит в любом случае. Не потому что КПД низкий, хотя и это тоже плохо, а потому что там используются самые дешевые схемотехнические решения, которые не работают как надо, особенно в режимах близким к предельным. Если все же приходится использовать именно такой БП, я бы советовал не нагружать его более чем на 50% от его заявленной номинальной мощности.
Если КПД, указанный производителем, более 90%, то есть шанс что это приличный блок питания. К сожалению, этот критерий не является гарантией высокого качества блока питания и для того чтобы шанс перерос в уверенность, этот БП надо для начала разобрать и посмотреть что у него там внутри.

Параметр ripple, который указывается в спецификации на БП, малоинформативен. Это собственные пульсации БП, а не те, что он будет выдерживать на любой, тем более импульсной, нагрузке. Реальные пульсации на реальной нагрузке могут быть в разы больше.

[DNK]

Какие из перечисленных далее блоков питания рекомендуется использовать?
MeanWell HLG-150H-24

БП серии HLG указаны в списке рекомендованных на нашем сайте. Обратите внимание - вам нужен блок питания с суффиксом А в названии. То есть вам необходим именно HLG-150H-24А.

[demin]

Совершенно согласен с Дмитрием, я на работе часто измерял пульсацию т. к она для телекоммуникационного очень критична. И когда измеряешь пульсацию ЭПУ на пассивной нагрузке и на реальном оборудовании то пульсация может отличаться в разы.

[ZlobnuDima]

БП серии HLG указаны в списке рекомендованных на нашем сайте. Обратите внимание - вам нужен блок питания с суффиксом А в названии. То есть вам необходим именно HLG-150H-24А.

Я это видел, включил его в список в общем порядке, чтобы можно было сравнить характеристики блоков питания.

[DNK]

Я это видел, включил его в список в общем порядке, чтобы можно было сравнить характеристики блоков питания.

Сравнивать циферки в технической документации - занятие близкое к бесполезному, надо смотреть под целевой нагрузкой.
