Сообщений в теме: 35

[TexnoLOG]

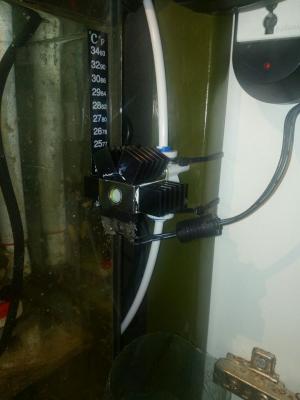

Здравствуйте. Есть электромагнитный клапан на 24В. Необходимо чтобы он раз в неделю включался и открывал через себя протоку для набора воды в течении 7 часов. Он очень греется. Я его обклеил радиаторами, но не уверен что это панацея.  Пока что больше чем на 2 часа не запускал и опасаюсь что он может выйти из строя и его заклинит в открытом виде. Тогда будет потоп на 100%





Вопрос - критично ли что он сильно греется? (пальцами можно удержать, но первые 5 секунд он очень горячий)

стоит ли его заменить на иной электромагнитный клапан, и если да то какой?

[i_strokov]

А нельзя сделать чтобы он включался раз в день на 1 час?

[PriZ]

Поплавок повесьте на конец для подстраховки, а вообще электромагниные клапаны и должны греться, даже клапан для со2 греется, что рукой горячо

[Ekky]

У меня тоже греется сильно, но работает без проблем.
Где-то читал, что клапана на 24в не предназначены для длительного включения, быстро выходят из строя.

[Abelavin]

Советы ниочем надавали с ходу...
Это стандартный клапан для осмоса.. он может греться до 60 градусов. Катушка снаружи, внутри только сердечник и пружиа. В обесточеном состоянии закрыт.
Для уменьшения нагрева используется бустерая цепь. Для увеличения надежности поставьте два клапана последовательно или добавьте поплавок.

[MihailMV]

Присоединяюсь . Стоит такой же клапан тоже греется когда набираю воду для подмен. В итоге поставил тройник и отвод с краном и поплавком

[TexnoLOG]

Советы ниочем надавали с ходу...
Это стандартный клапан для осмоса.. он может греться до 60 градусов. Катушка снаружи, внутри только сердечник и пружиа. В обесточеном состоянии закрыт.
Для уменьшения нагрева используется бустерая цепь. Для увеличения надежности поставьте два клапана последовательно или добавьте поплавок.

  хм. значит поломка может привести только к перекрытию воды? тогда пусть греется сколько угодно, если не залипнет в открытом виде.





Присоединяюсь . Стоит такой же клапан тоже греется когда набираю воду для подмен. В итоге поставил тройник и отвод с краном и поплавком

поясните пожалуйста - тройник с поплавком - это доработка (для набора воды под засолку) или какая-то доп.защита? не могу понять вашу конструкцию.





Для уменьшения нагрева используется бустерая цепь. Для увеличения надежности поставьте два клапана последовательно или добавьте поплавок.

очень дельный совет! А вот словосочетание "бустерная цепь" для меня что-то из области прикладной магии. Сейчас буду выяснять - что это такое.





А нельзя сделать чтобы он включался раз в день на 1 час?

можно. в моём случае дистанцию между верхним и нижним поплавками сократить. Но целью было - разовые наборы на 30 литров за раз, для уменьшения влияния "хвостов".



У меня тоже греется сильно, но работает без проблем.
Где-то читал, что клапана на 24в не предназначены для длительного включения, быстро выходят из строя.

вот тут вы меня заставили напрячься. Знать бы - где об этом написано и кто писал. Но всеравно - если ломаются и переходят в состояние "закрыто" - тогда нет проблем.

[Ekky]

вот тут вы меня заставили напрячься. Знать бы - где об этом написано и кто писал. Но всеравно - если ломаются и переходят в состояние "закрыто" - тогда нет проблем.[/quote]

Вот нашел ссылку, но уж не знаю насколько это актуально к вашему клапану.
http://www.starcompu...очие-устройства

[TexnoLOG]

вот тут вы меня заставили напрячься. Знать бы - где об этом написано и кто писал. Но всеравно - если ломаются и переходят в состояние "закрыто" - тогда нет проблем.[/quote]

Вот нашел ссылку, но уж не знаю насколько это актуально к вашему клапану.
http://www.starcompu...очие-устройства

вот такой у меня клапан. кажется это должно быть решением моей проблемы!



исходя из вашей ссылки правильно ли я понимаю, что клапан на 220В AC - не греется?

сам и отвечаю - АС 4 часа работает, потом надо рубить на 10 минут для охлаждения и снова можно запускать. Попробую реализовать вашу схемку.

[Abelavin]

Бустерная цепь питания решает проблему нагрева клапана. Один конденсатор, один диод, и один резистор. Ток всасывания сердечника электромагнита требуется намного более высокий, чем ток удержания этого сердечника. В моем осмос менеджере все клапана снабжены такими цепями, поэтому греются не выше 40 градусов.

[MihailMV]

Доработка под засолку

[Ekky]

Все правильно, клапан 220 тоже греется и очень прилично. Я думаю если вы сделаете цепь по ссылке выше все будет ок.
Отпишитесь по результатам.

[TexnoLOG]

Бустерная цепь питания решает проблему нагрева клапана. Один конденсатор, один диод, и один резистор. Ток всасывания сердечника электромагнита требуется намного более высокий, чем ток удержания этого сердечника. В моем осмос менеджере все клапана снабжены такими цепями, поэтому греются не выше 40 градусов.

знали бы вы как я далёк от понимания электроники.... А можете подсказать - какой конденсатор, какой диод и какой резистор нужны для вот такого клапана?



к слову - вас осмос-менеджер это "must have" для всех пользователей осмосных систем "под мойку", чтобы продлить жизнь мембране. Со временем прикуплю у вас для себя.

[Andrey66]

Хорошие клапана от систем автоматического полива газонов.

Катушка там тоже греется, но не сильно (рукой можно спокойно держать).

Кроме всего они у меня на даче работают в жутких условиях, все в

грязи и воде....  и уже лет пять...

А так, да как правильно написал Антон, бустерная цепь позволяет

подать полное напряжение на клапан для его надежного открытия

и после снизить его для удержания клапана в открытом состоянии.

[Andrey66]

А можете подсказать - какой конденсатор, какой диод и какой резистор нужны для вот такого клапана?

Для этого нужно знать сопротивление катушки клапана.

Резистор нужен примерно такого же сопротивления

или немного меньше. Это уменьшит напряжение на клапане

примерно вдвое, после его срабатывания, а значит и нагрев.

Конденсатор нужен для того что бы клапан надежно открывался

при включении. Я думаю на 3 000 - 6 000 мкФ должно хватить.

[Abelavin]

знали бы вы как я далёк от понимания электроники.... А можете подсказать - какой конденсатор, какой диод и какой резистор нужны для вот такого клапана?

к слову - вас осмос-менеджер это "must have" для всех пользователей осмосных систем "под мойку", чтобы продлить жизнь мембране. Со временем прикуплю у вас для себя.

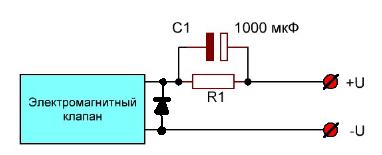

Резистор 10-15 ом мошность 1 ватт
Конденсатор в параллель ему.
Емкость 1000 мкф напряжение 35 вольт
Плюс конденсатора к плюсу питания. Минус к катушке.
Диод не так уж и нужен для вас. Ондля автоматики нужен.

[Abelavin]

Для этого нужно знать сопротивление катушки клапана.
Резистор нужен примерно такого же сопротивления
или немного меньше. Это уменьшит напряжение на клапане
примерно вдвое, после его срабатывания, а значит и нагрев.
Конденсатор нужен для того что бы клапан надежно открывался
при включении. Я думаю на 3 000 - 6 000 мкФ должно хватить.

Все верно, конденсатора и 1000 хватает.

[Sander]

Сдается мне, что для клапана 220В переменки не стоит схему из кондера и диода делать, она для DC. Или ошибаюсь?

[Andrey66]

Сдается мне, что для клапана 220В переменки не стоит схему из кондера и диода делать, она для DC. Или ошибаюсь?

Да, все правильно.

Схема рассчитана на постоянку.

А ты шутник  однако....

[Sander]

Да ладно.

На форуме многие пользователи очень далеки от схемотехники. Сделают, как написано, а потом удивятся... Это слабо сказано.
