Сообщений в теме: 7

[alexpalace]

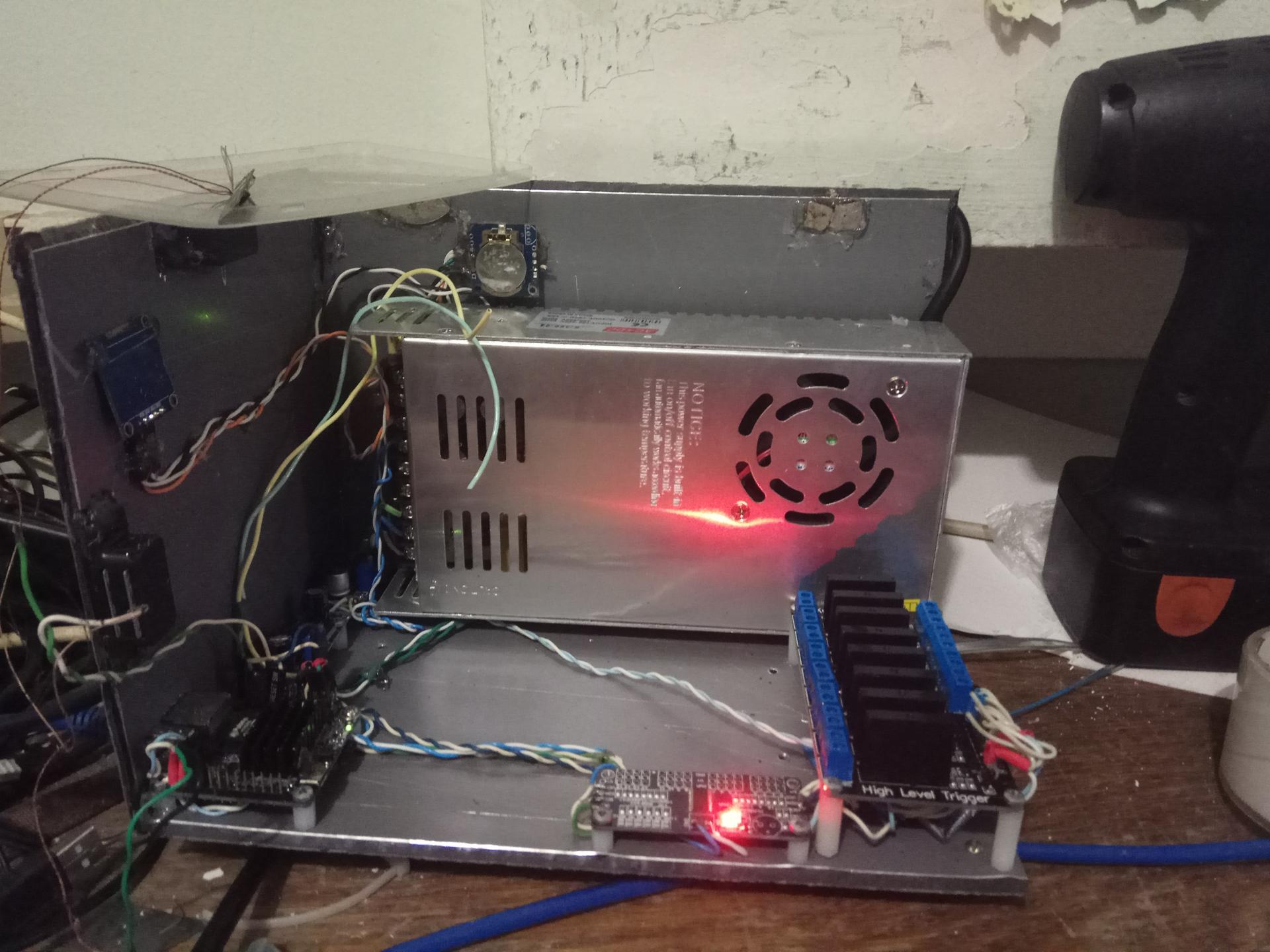

Вообщем началось все с того что по случаю прикупил Orange Pi Zero в версии 512 мб.  И тут как раз контроллер на ардуинке начал как-бы деликатно сказать.. подавать признаки умирания.  Т. к готовых вариантов на Оранже не существует то начал постоение с нуля и заодно учится новому для себя  Пока програмная часть существует только в задумке и надерганными кусками по инету. Что + то что в моем варианте система может быть расширена до масштабов скажем.. промышленного разводника + к ней-же могу прицепить сопуствующие задачи.

И так. Ссылки на комплектующие даю для ознакомления а не как рекламу, т. к даю только те что с нормальным описанием но никак не с хорошими ценами.

1 https://miniboard.co..._zero-512mb_ram - сам мозг.  В качестве дистрибутива остановился на http://dietpi.com/

2 Блок питания ( в моем случае 24В 150 Вт. т. к все-таки продолжаю светить лентами 24В. https://ru.aliexpres...2806171440.html

3 понижайки для напряжения https://ru.aliexpres...2271465162.html для получения 5 в для питания єлектроники и 12в для вентиляторов.

4 часы 1307 (знаю что не совсем точные но при синхронизации с инетом не столь критично, главное +- точное время после пропадения напряжения) https://ru.aliexpres...2420259980.html

5 т. к у Апельсины очень мало gpio было куплено http://ardu.net/ru/r...t-expander.html расширитель портов по шине i2c (можно расширить до 16 портов 1 микросхемой и до 4 микросхем на шину.

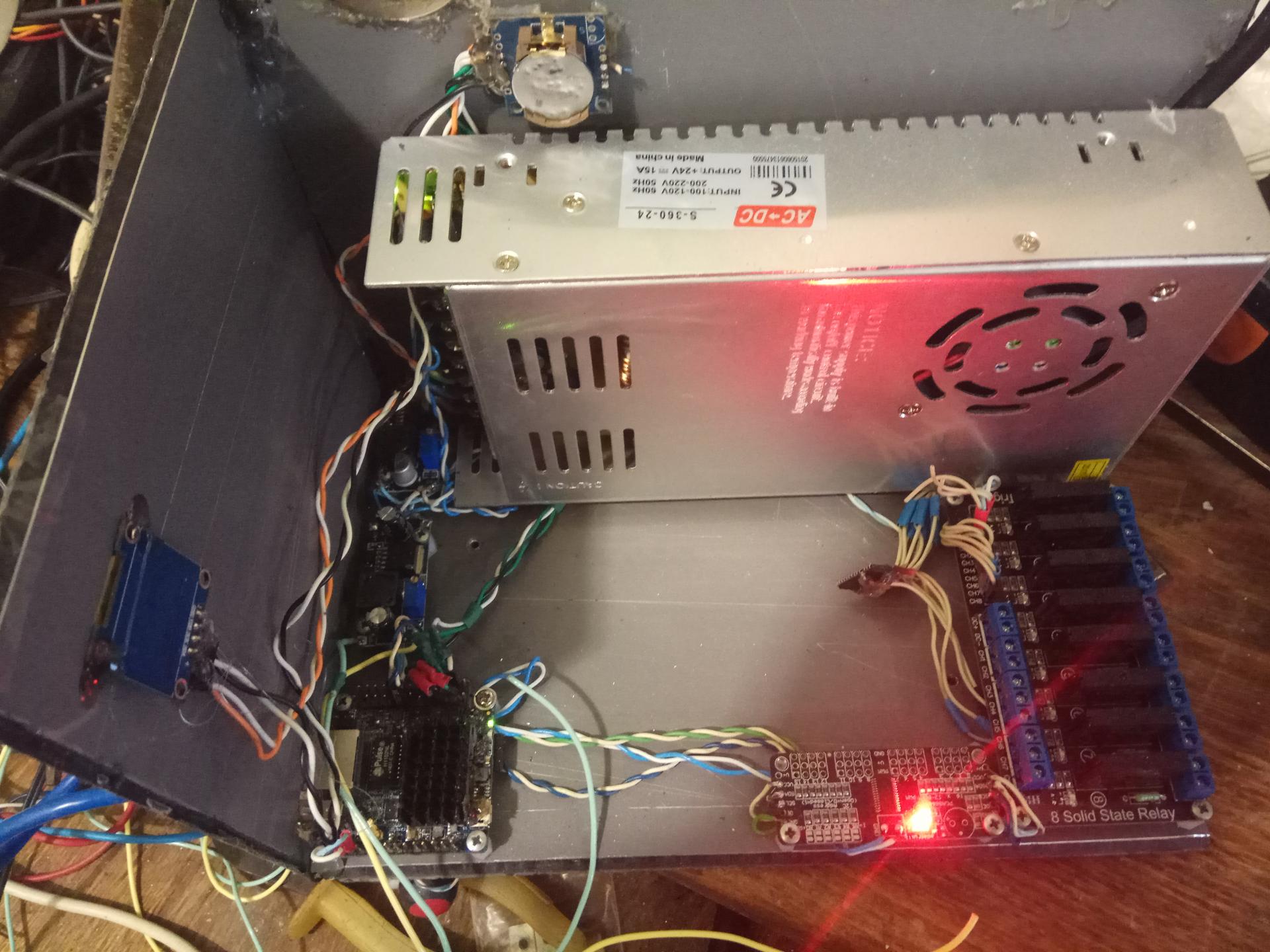

6 и управляет эта микроосхемка в моем случае https://ru.aliexpres...2802652466.html )на фото видно что вполне реально таких блоков на проставках поставить несколько штук одна на одну)  Кстати через МСР23017 я могу организовать не только выходы но и входы.

7 т. к с ШИМ у рашбери-апельсины не лучше то была куплена https://ru.aliexpres...2469378576.html (правда уже понял что надо было 2 шт брать (и уже заказал) т. к частота ШИМ ставится на все каналы, а вентиляторы и светодиоды на одной частоте будут работать мягко говоря не очень..

8 ну а для силовой части были куплены https://ru.aliexpres...2810588164.html - уже проверенные временем.

Термометрами будут пресловутые ds18b20, но возможно и расширение.

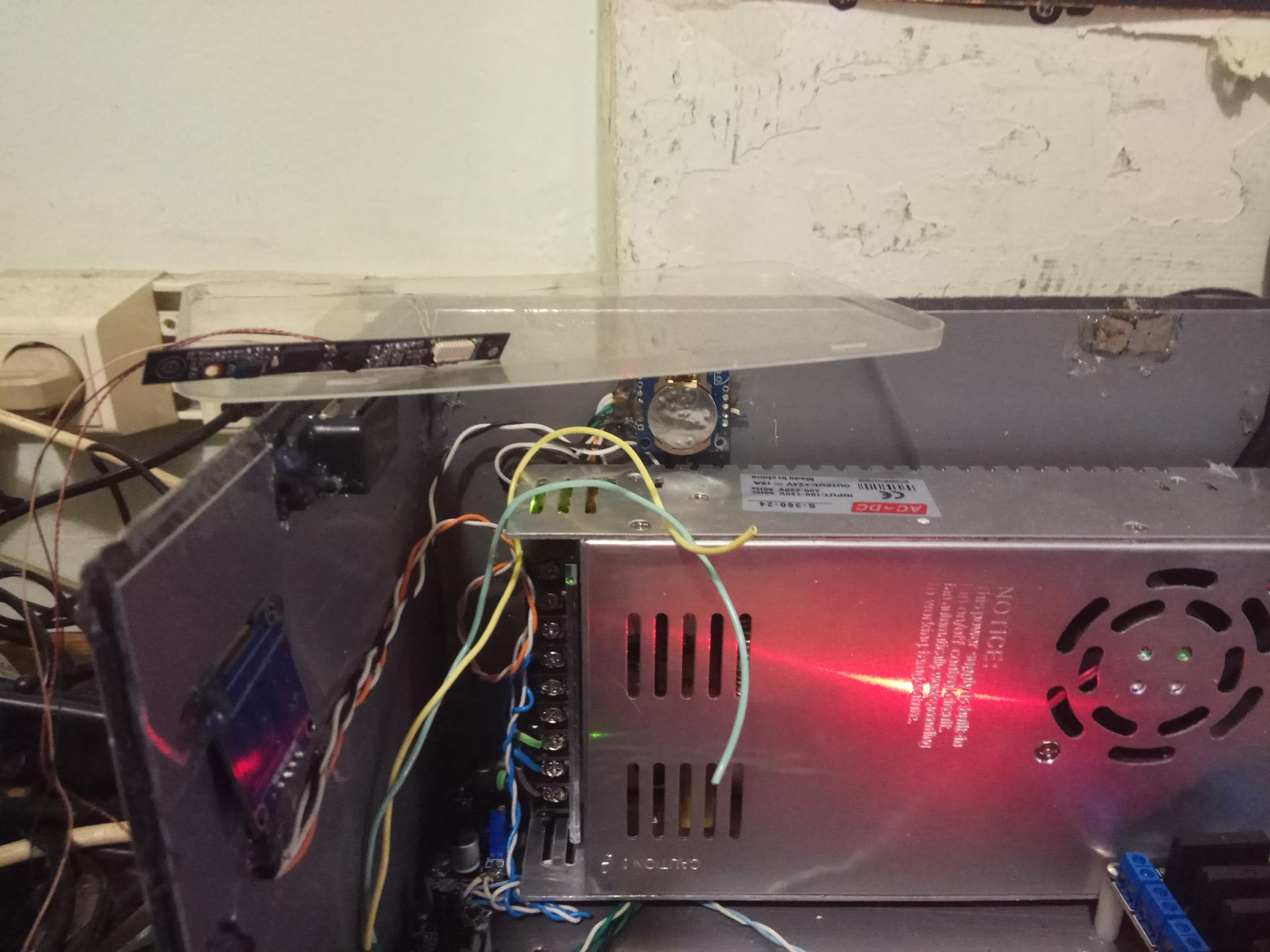

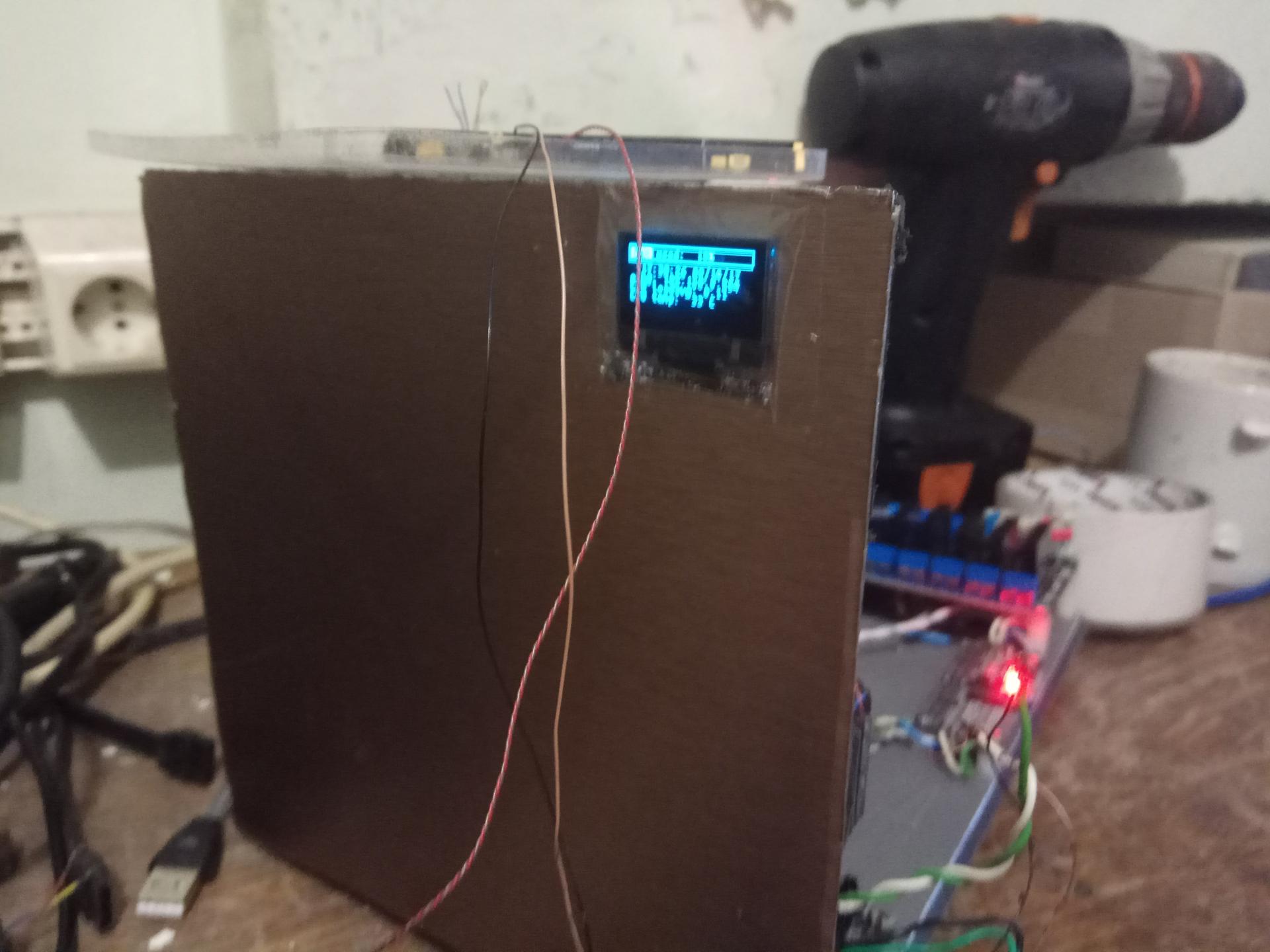

Из пасочек уже поставил https://ru.aliexpres...2596911712.html и камеру выкорчеваную из покойного нетбука. Дисплей планируется для оперативного отображения самой актуальной информации или в случае тревог будет выводить что вызвало тревогу (пока выводит состояние апельсинки)

Если будет интерес то отвечу на вопросы или что-то опишу поподробнее.. Пока проект в стадии неспешной стройки и если подкинете идею или совет тоже буду благодарен.

[Фомичев]

Понимаю что прототип, но почему так неаккуратно все? Честно говоря, я бы постеснялся такое выкладывать на общее обозрение.

[alexpalace]

Если учесть что из инструмента шуруповёрт и обломок ноховки по металлу а алубонд режется резаком для бумаги по ученической линейке то таки это ещё верх аккуратности Межблоковая проводка это провода из покойных системников стараюсь покрепче а не красивее уже один аппарат по Олеговским мотивам умирает от плохих контактов.

[alexpalace]

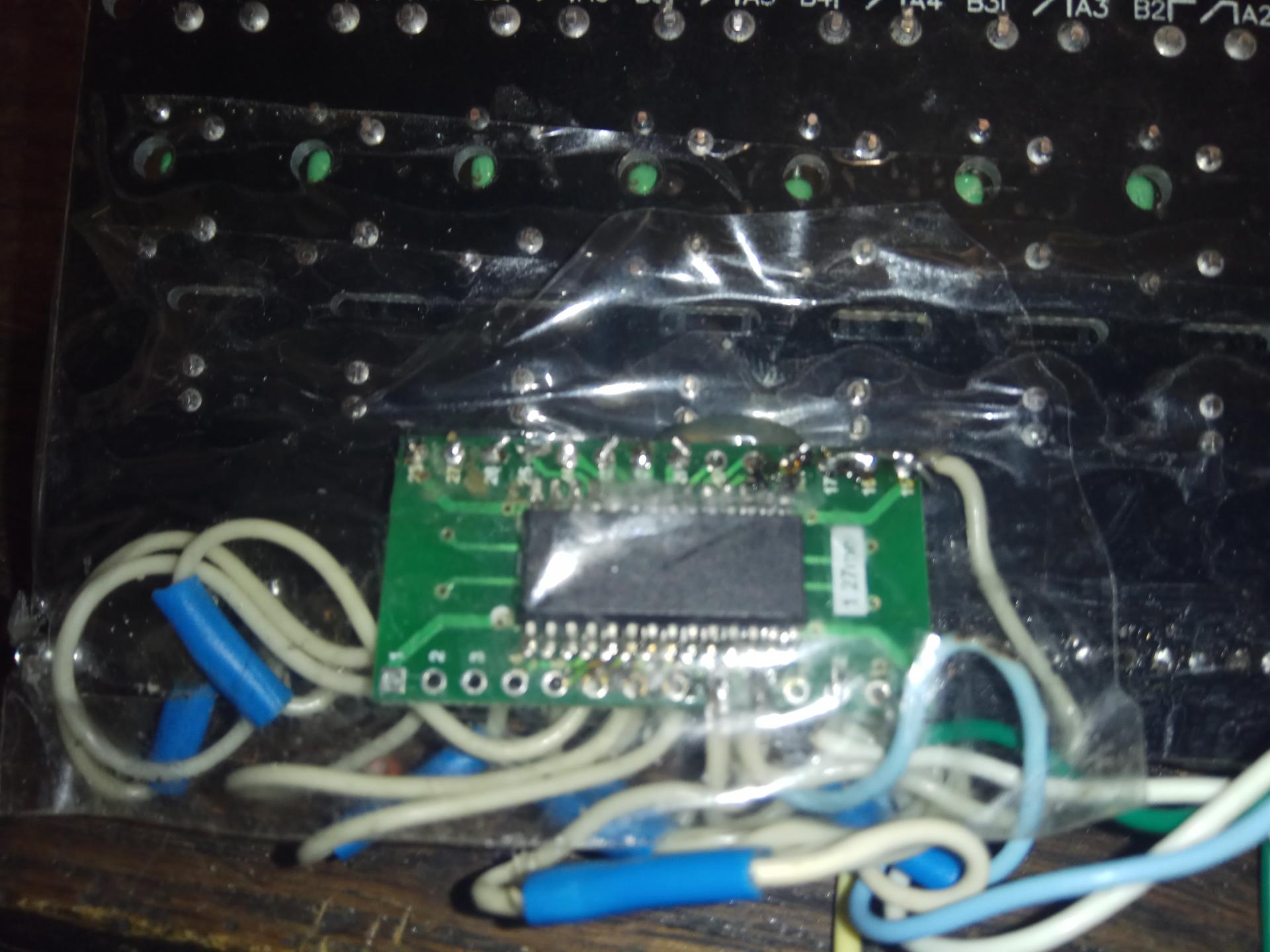

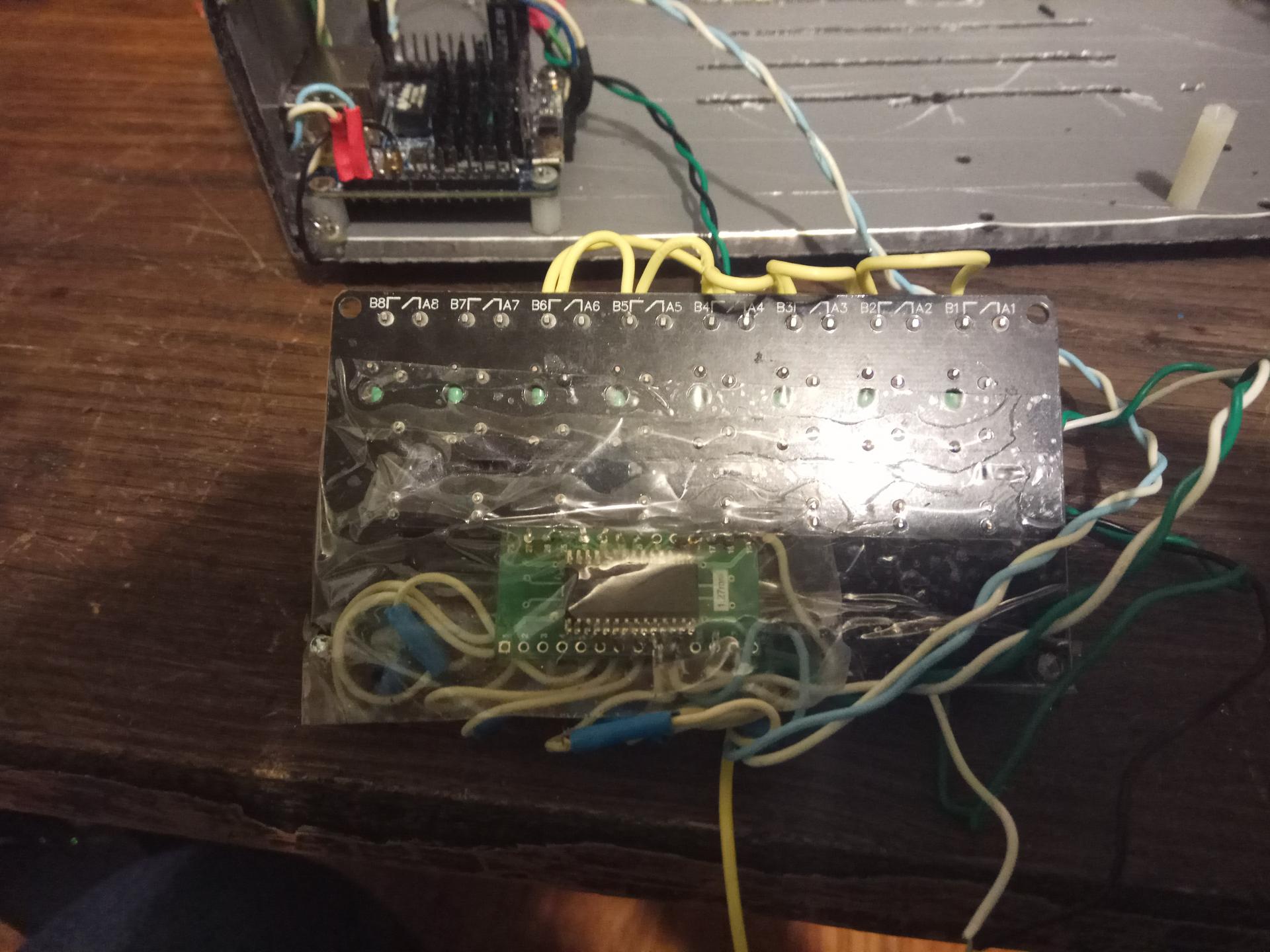

с управлением 8 канальным реле через МСР23017 наконец разобрался

За основу взят https://github.com/n...ython-MCP230XX

Теперь могу наконец выборочно включать выключать каналы на релюхах. Надо будет померять точность срабатывания (пока правда не придумал как, секундомера электронного нет) но включать на 0.1 секунду в теории уже получается.

[alexpalace]

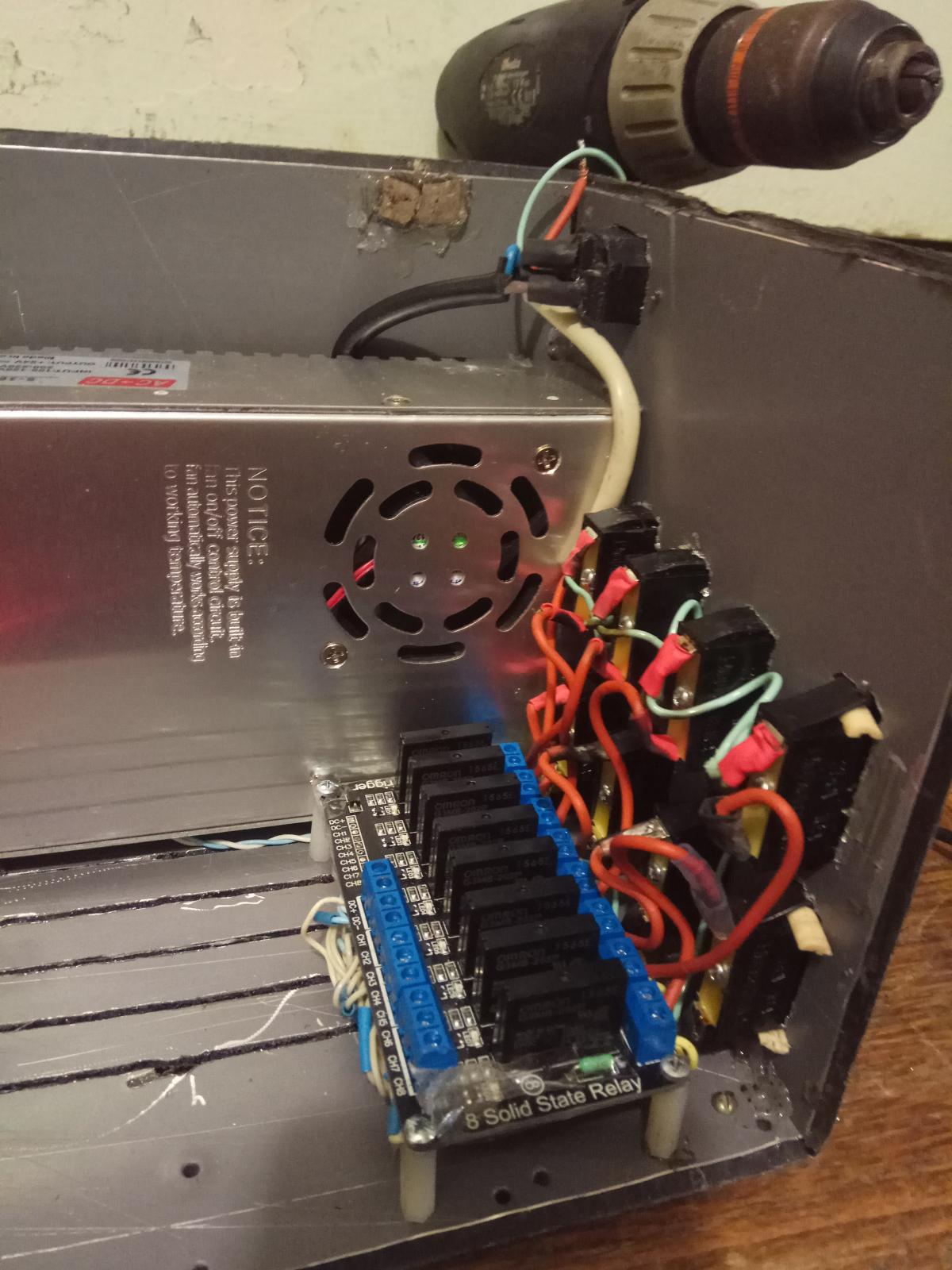

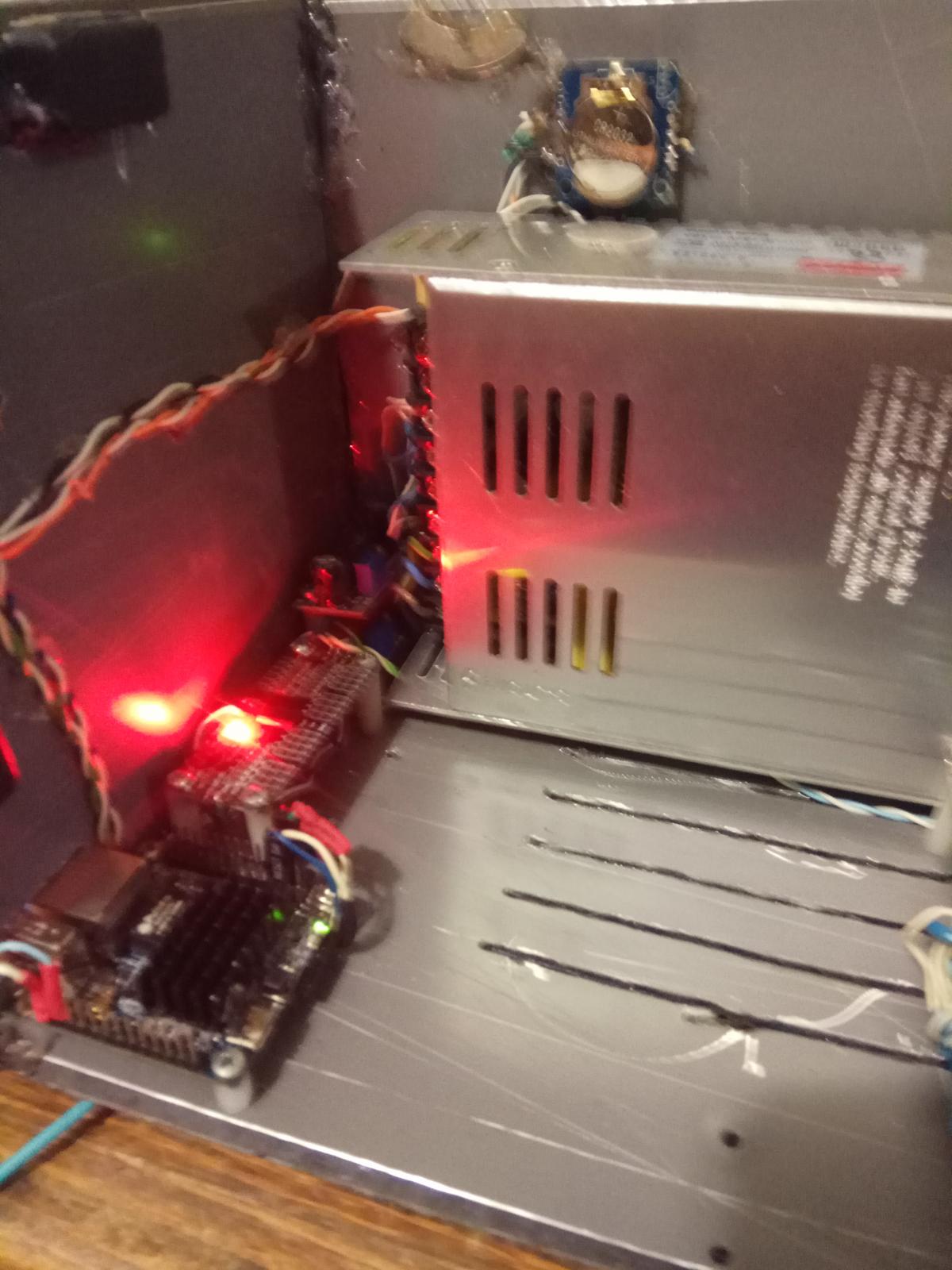

сегодня закончил силовую часть. Приступил к ШИМ части. После того как размещу проводку высокочастотки уже окончательно буду выводить разьемы датчиков на заднюю крышку (учел недостатки сборки Олеговского контроллера и решил датчики убрать максимально от ШИМа и вероятно силовой блок ШИМ будет экранирован.  Пока запас на расширение системы колоссальный.

[alexpalace]

вчера утром Апельсина отправилась на радугу.. Таки миф о ее надежности оказался мифом (или это мне так повезло)

Перестала грузиться. В консоль выдавала только то что не видит карту памяти. Попытка записать u-boot и загрузиться через юсб ситуацию не исправила но хотя-бі точно  показала что апельсине дорога в музей.. Повреждение памяти.

Проект будет достроен но скорее всего на Рашпберри.

[lexx8691]

Поганенько, да. На самом интересном месте.

Соболезную.

Есть мысли что ее убило?

[alexpalace]

скорее всего качество.  карту вынимал из уже потушенной апельсины. Вставлял аналогично.. Насчет памяти тут второй вариант что не подходящий у-бут зашит но снова в ФЕЛ я ее загнать уже не могу
