Сообщений в теме: 15

[Andrey66]

  В аквариумистике, да и не только, часто бывает что вода оказывается не там где ей положено быть.

Например где то начинает подтекать и сразу это не заметишь и под тумбочкой постепенно образуется лужа...

Ситуация неприятная и чревата порчей имущества или что хуже стуком соседей снизу в дверь посреди ночи

  По этой причине захотелось собрать какой-нибудь примитивный сигнализатор протечки, который бы работал

автономно и предупреждал об аварийных ситуациях противным писком. Потратив немного времени

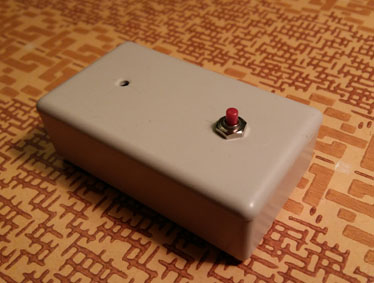

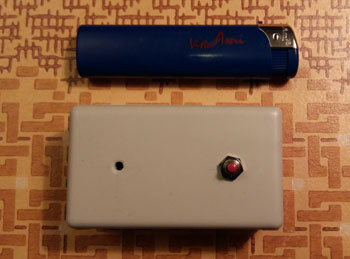

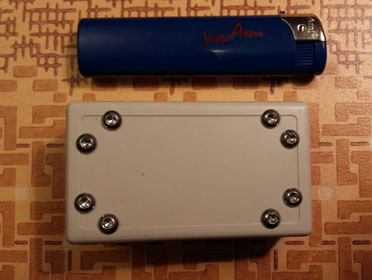

собрал вот такую коробочку:











Ну и "потроха" внутри.....





Сама схема сигнализатора примитивна и часто используется в

разных электронных поделках;





Скажу только что  применен составной транзистор, для повышения

чуствительности в схеме, пьезопищалка со встроенным генератором

или как её еще называют- бузер. Кнопка служит для теста заряда

батареек.

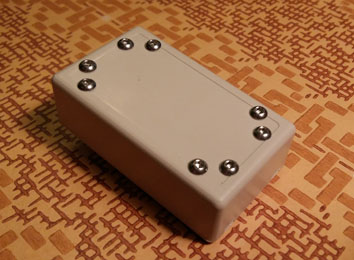

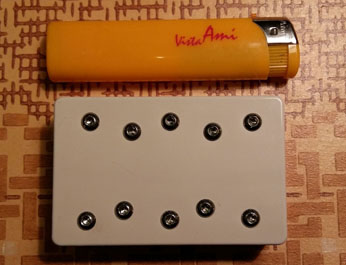

"Ножки" сделаны из винтиков из нержавейки и все это запихано в

стандартный корпус.

Конечно ничто не мешает применять эту сигнализацию не только

применительно к аквариуму, но и в ванной, кухне, туалете где

возможен потоп и желательно об этом узнать как можно раньше   .

[Abelavin]

В аквариумистике, да и не только, часто бывает что вода оказывается не там где ей положено быть.
Например где то начинает подтекать и сразу это не заметишь и под тумбочкой постепенно образуется лужа...
Ситуация неприятная и чревата порчей имущества или что хуже стуком соседей снизу в дверь посреди ночи
По этой причине захотелось собрать какой-нибудь примитивный сигнализатор протечки, который бы работал
автономно и предупреждал об аварийных ситуациях противным писком. Потратив немного времени
собрал вот такую коробочку:

A.jpg B.jpg

C.jpg D.jpg

Ну и "потроха" внутри..... [ 3]


Сама схема сигнализатора примитивна и часто используется в
разных электронных поделках;


Скажу только что применен составной транзистор, для повышения
чуствительности в схеме, пьезопищалка со встроенным генератором
или как её еще называют- бузер. Кнопка служит для теста заряда
батареек.
"Ножки" сделаны из винтиков из нержавейки и все это запихано в
стандартный корпус.
Конечно ничто не мешает применять эту сигнализацию не только
применительно к аквариуму, но и в ванной, кухне, туалете где
возможен потоп и желательно об этом узнать как можно раньше .

На работу с осмосам проверяли? Я бы биполярник на полевичек заменил для этого.

[Andrey66]

На работу с осмосам проверяли? Я бы биполярник на полевичек заменил для этого.

  Не, с осмосом не проверял, просто у меня его нет а покупать

что-бы проверить мне лень...

  Думаю что эта сигналка будет стоять на полу или на полке в тумбочке

и пролитый осмос будет уже не совсем "осмосом" т. к. растворит в себе

всякую бяку и его электропроводность повысится.......

Я себе собирал под обычную водопроводную воду.

  Насчет транзистора, да можно и полевик.

Я сначала собрал составной из двух КТ3102, коих у меня завалялась

целая коробка с еще советских времен...  .   тоже работает.



P.S.  Извеняй что поздно отвечаю...   дома интернета нету    .

[Shrek]

А если протечка? Орет и моргает?

А можно так сделать, чтоб еще хозяину звонил?. Там простенький телефон с симкой и один номер в списке и кроме сигнала чтоб еще зеленую кнопку коротил?

Просто года дома - пол беды, а когда нет - беда... и не только у тебя.

[Dynatron]

Не, с осмосом не проверял, просто у меня его нет а покупать
что-бы проверить мне лень...
Думаю что эта сигналка будет стоять на полу или на полке в тумбочке
и пролитый осмос будет уже не совсем "осмосом" т. к. растворит в себе
всякую бяку и его электропроводность повысится.......
Я себе собирал под обычную водопроводную воду.
Насчет транзистора, да можно и полевик.
Я сначала собрал составной из двух КТ3102, коих у меня завалялась
целая коробка с еще советских времен... . тоже работает.

P.S. Извеняй что поздно отвечаю... дома интернета нету .

С полгода назад выкладывал подобную схему, работает, с осмосом тоже - канистру всегда набирал с ней, tds 0, к моменту наполнения около 4, срабатывала всегда....... пока мне не помогли ее потерять, и через месяц мне соседка снизу в 5 утра сообщила о том, что канистра наполнилась, и что пора бы перекрыть уже кран, а я ей объяснял, что с потолка у нее капает чистейшая вода. Благо ковер впитал ударную дозу, и струйка была крайне тонкая. А вообще пищит очень громко, классная штука, нарисую плату - выложу сюда)

[Dynatron]

А если протечка? Орет и моргает?
А можно так сделать, чтоб еще хозяину звонил?. Там простенький телефон с симкой и один номер в списке и кроме сигнала чтоб еще зеленую кнопку коротил?
Просто года дома - пол беды, а когда нет - беда... и не только у тебя.

Можно, но это гемор, проще на ардуине и гсм модуле собрать, ну или готового аквасторожа купить, или мастеркит, вообще много разных готовых вариантов

[Andrey66]

А если протечка? Орет и моргает?

А можно так сделать, чтоб еще хозяину звонил?. Там простенький телефон с симкой и один номер в списке и кроме сигнала чтоб еще зеленую кнопку коротил?

Просто года дома - пол беды, а когда нет - беда... и не только у тебя.

  Если протечка, то просто потивно и громко пищит....   пока не вытрешь.

Что-бы звонила на телефон буду делать у себя, но у меня уже стоит GSM

сигнализация на всю квартиру, так что все проще, достаточно прописать

настройки и будет приходить SMS-ка о протечке.

[Andrey66]

С полгода назад выкладывал подобную схему, работает, с осмосом тоже - канистру всегда набирал с ней, tds 0, к моменту наполнения около 4, срабатывала всегда....... пока мне не помогли ее потерять, и через месяц мне соседка снизу в 5 утра сообщила о том, что канистра наполнилась, и что пора бы перекрыть уже кран, а я ей объяснял, что с потолка у нее капает чистейшая вода. Благо ковер впитал ударную дозу, и струйка была крайне тонкая. А вообще пищит очень громко, классная штука, нарисую плату - выложу сюда)

  Да, схема простая поэтому может применяться и как сигнализатор

наполнения чего-либо, достаточно сделать контакты не в виде ножек,

а например в виде щупов.

[Andrey66]

Можно, но это гемор, проще на ардуине и гсм модуле собрать, ну или готового аквасторожа купить, или мастеркит, вообще много разных готовых вариантов

  Кстати, если уж зашел разговор о полноценной защите от потопа,

хотел бы проконсультироваться у тех кто уже имел дело с подобными

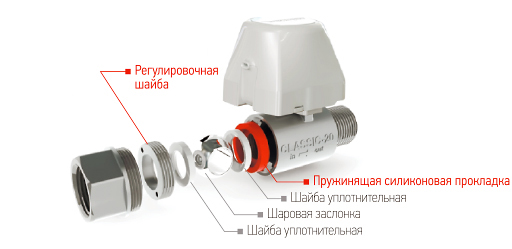

системами.  В частости интересуют электровентили,  есть такие;



И такие:



Вот, хотел бы спросить кто какими пользуется. Интересует надежность,

легкость срабатывания да и вообще впечатления.



  Планирую купить только электровентили, а электронный блок управления,

датчики и прочее буду делать сам.

По задумке система должна перекрывать воду при протечке или постановке

GSM сигнализации на охрану. Так же должна отправлять SMS сообщение

о месте протечки. Это будет делаться на всю квартиру, а не только для

аквариумов...

[BorisKramer]

Нет смысла заморачиваться. Еупи просто систему зашиты от протечек Нептун. Можно купить с клапанами, можно без. Там используются примерно такие же как и на фотке. Есть на 220 и на 24в. Есть простые контроллеры, есть с беспроводными датчиками. Есть с резервным питанием. Работает примитивно, обнаружила воду на полу - отрубила водоснабжение и показала номер канала откуда пришел сигнал. Оаз в месяц ночью прокручивает клапана чтобы не застаивались.

[Неский]

  Кстати, если уж зашел разговор о полноценной защите от потопа,

хотел бы проконсультироваться у тех кто уже имел дело с подобными

системами.  В частости интересуют электровентили,  есть такие;




И такие:




Вот, хотел бы спросить кто какими пользуется. Интересует надежность,

легкость срабатывания да и вообще впечатления.



  Планирую купить только электровентили, а электронный блок управления,

датчики и прочее буду делать сам.

По задумке система должна перекрывать воду при протечке или постановке

GSM сигнализации на охрану. Так же должна отправлять SMS сообщение

о месте протечки. Это будет делаться на всю квартиру, а не только для

аквариумов...

датчик стоит вроде недорого  http://gidrolockspb....atchiki_silver/

[Andrey66]

Нет смысла заморачиваться. Еупи просто систему зашиты от протечек Нептун. Можно купить с клапанами, можно без. Там используются примерно такие же как и на фотке. Есть на 220 и на 24в. Есть простые контроллеры, есть с беспроводными датчиками. Есть с резервным питанием. Работает примитивно, обнаружила воду на полу - отрубила водоснабжение и показала номер канала откуда пришел сигнал. Оаз в месяц ночью прокручивает клапана чтобы не застаивались.

  Попробую все-таки заморочиться. Хочу собрать электронный блок полностью

соответствующий именно моим потребностям, тем более что ничего сложного

там нет. Схему сделаю простую что бы там нечему было ломаться и конечно

без использования радиоканала на датчики. Считаю что в ответственных

блоках, от которых зависит безопасность нельзя использовать радиоудлинители,

они запросто могут "потеряться" в самый нужный момент или перекрыть воду

когда ты весь в мыле стоишь в душе...

  А вот электровентили можно взять готовые, сам вряд ли сделаешь лучше

и качественнее.

[frei]

Всем рекомендую вот такую штуку.

Датчик и электро-механический блок на батарейках с мощной пружиной.

Батарейки нужны только для того, чтобы пружину спустить. Она, в свою очередь, перекрывает линию подачи осмоса и мерзко пищит.

Очень крутая вещь, ОЧЕНЬ.

[Kostillio]

  Кстати, если уж зашел разговор о полноценной защите от потопа,

хотел бы проконсультироваться у тех кто уже имел дело с подобными

системами.  В частости интересуют электровентили,  есть такие;




И такие:




Вот, хотел бы спросить кто какими пользуется. Интересует надежность,

легкость срабатывания да и вообще впечатления.



У меня стоит система "Аквасторож" Вентили такие как у вас на первом фото.

О самом аквастороже - первый комплект пришел с бракованной материнкой, заменили по гарантии. Через неделю работы гикнулся вентиль установленный на горячей воде. Ну т.е. вентиль то работает перекрывает-проворачивается, но система определяет его как неисправность. Менять не стал, так года три уже и работает. Датчики на осмос с почти нулевым ТДС срабатывают. Автономность основной системы от батареек около полугода, на беспроводных датчиках год. Раз в год система начинает жутко глючить, теряет датчики, ругается на неисправности, севшие батарейки и усталостный износ ручки входной двери на кухне. Лечится отключением питания, батареек и перезагрузкой, хотя там ионистор стоит и питание платы в любом случае остается, но вот без отключения внешнего питания и батарейного блока перезагрузка не помогает. Как-то так...

Удачи вам! DIY конечно завсегда интереснее. Не забудьте поделиться результатами

[Andrey66]

Спасибо за информацию.

Заказал как раз вентили от системы "автосторож". Подкупило в них низковольтное питание.

Если не понравятся, то куплю от "нептуна", там вроде итальянские...

[Andrey66]

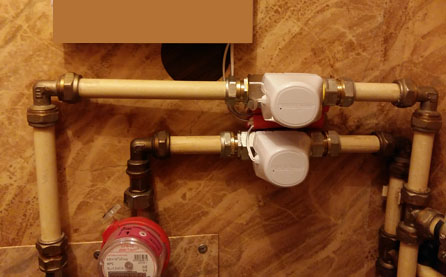

Ну вот, пришли наконец электровентили....... установил на ввод воды

в квартиру

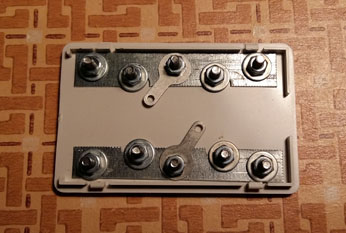

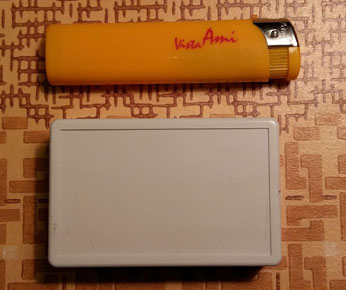

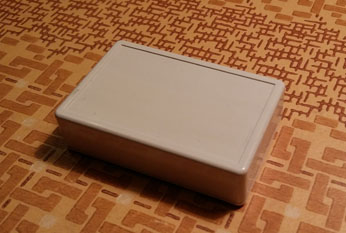

  Датчики сделал сам, т. к.  отдавать по 900р. за заводские не вижу смысла,

а мне их нужно не менее семи штук...











Электронную схему собрал, все что от нее хотел она делает.

Сейчас стоит на прогоне для выявления всяких "багов"
