#21 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 15 Декабрь 2013 - 23:53

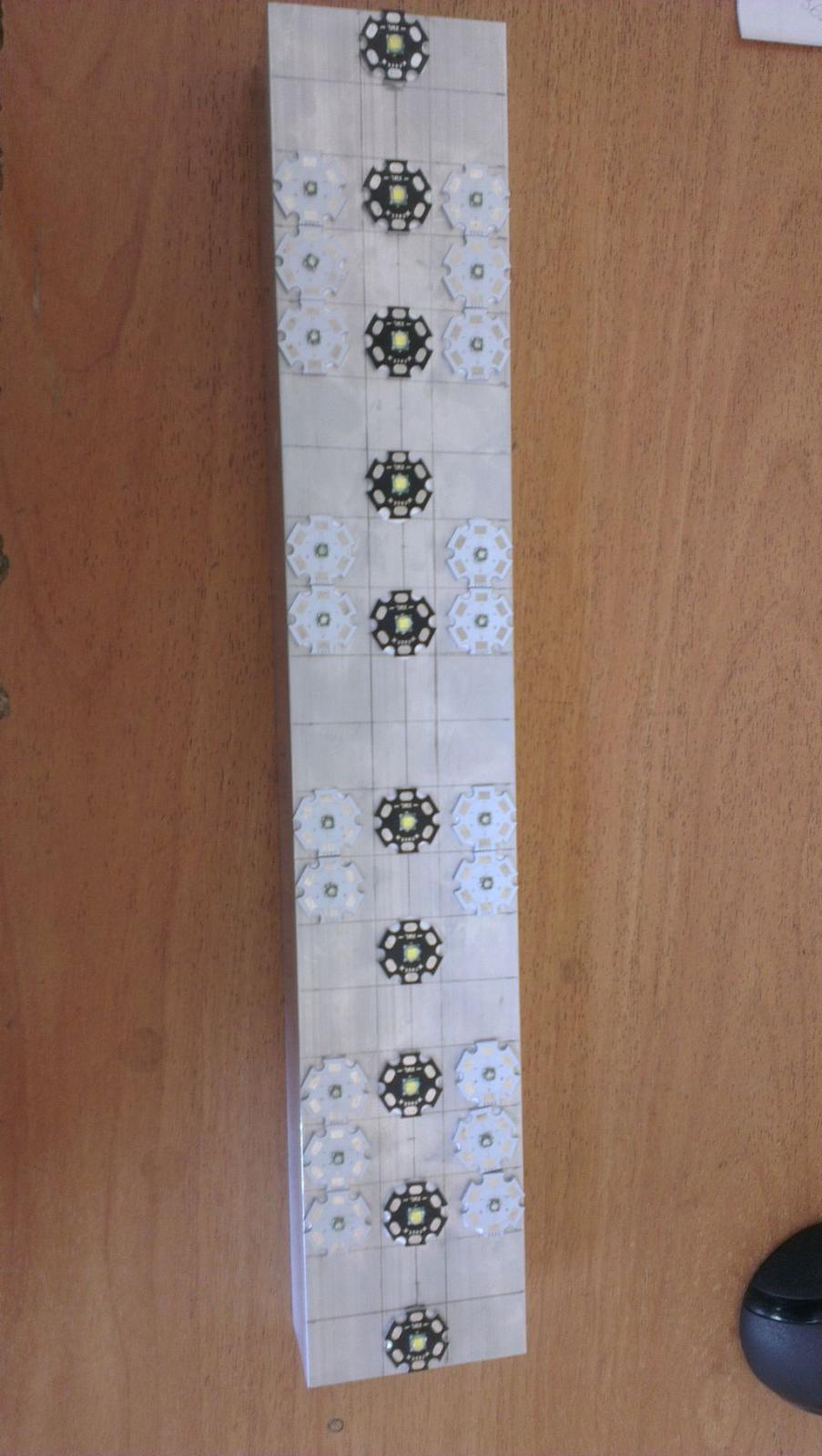

И вот в один из прекрасных дней сделав усилилие над собой и вооружившись линейкой я начал ваять.

Прикрепленные изображения

  • IMAG0429_BURST001.jpg


#22 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 15 Декабрь 2013 - 23:58

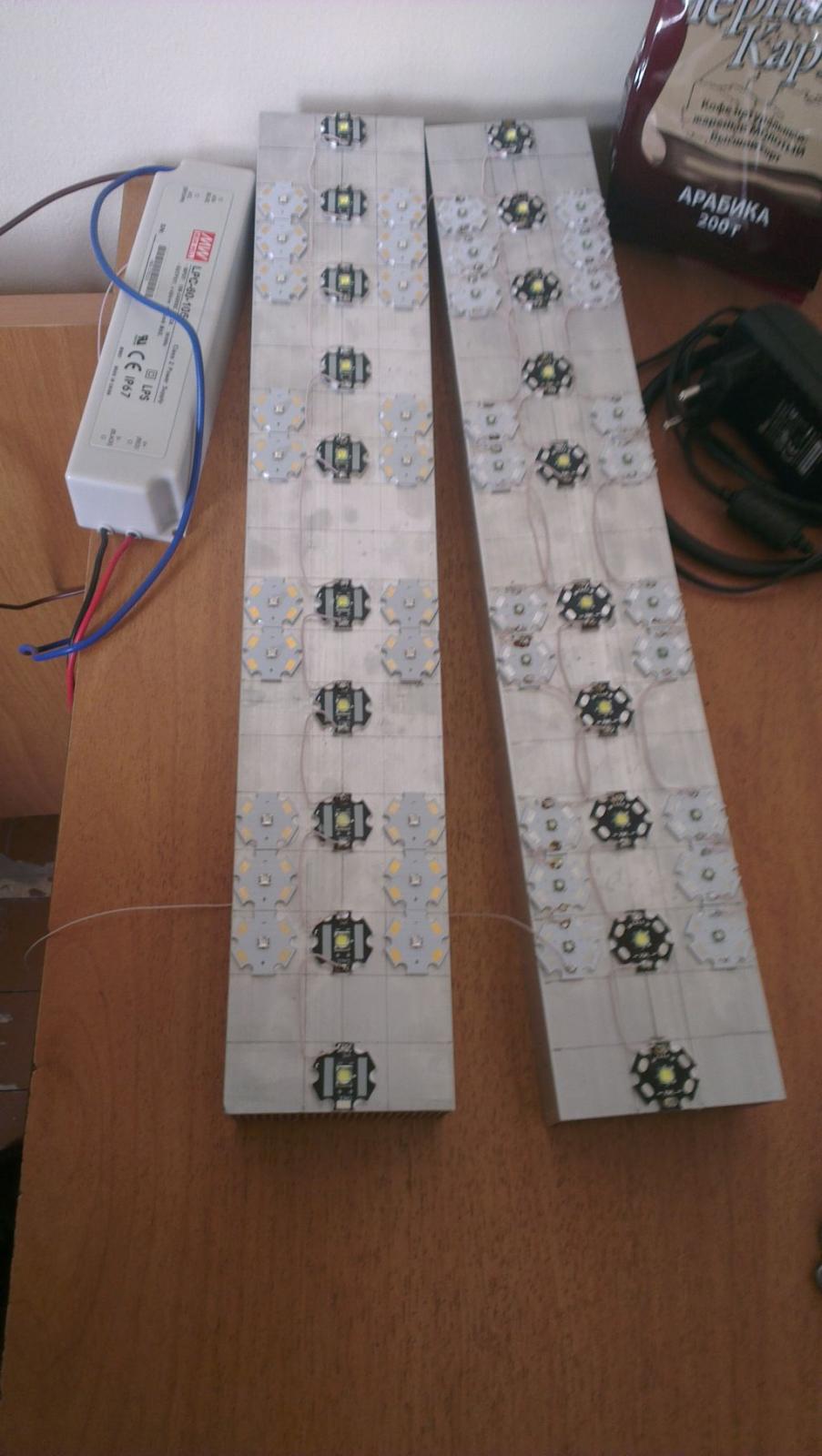

Проведя какоето время в одиночестве я и мои кривые руки сделали вот такое,

Прикрепленные изображения

  • IMAG0465_BURST001.jpg


#23 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 00:15

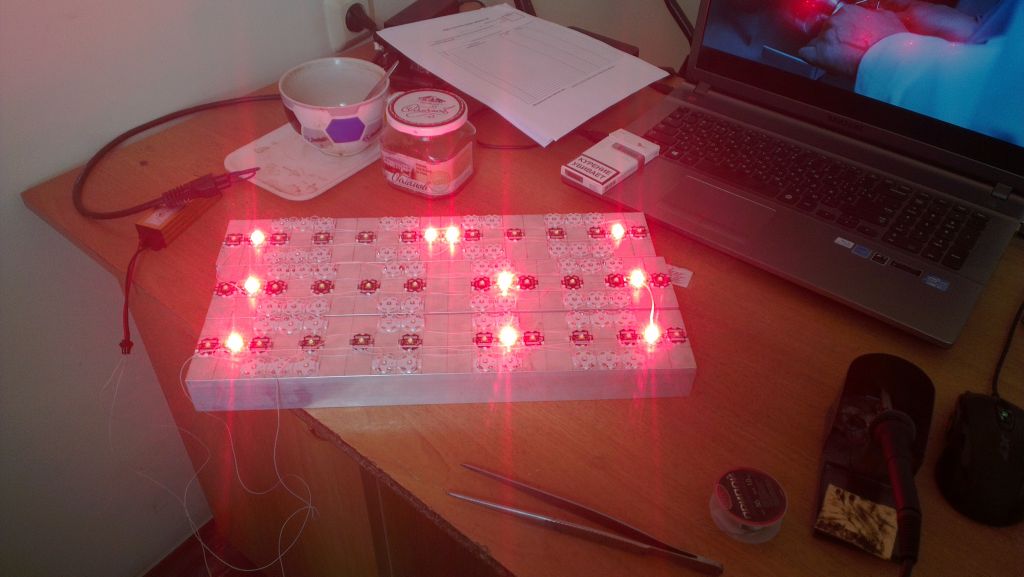

Проводя много времени вместе со своими мыслями о новом светлом будущем моего не сильно привлекательного аквариума, в сигаретном дыме и глубокой кофейной зависимости постепенно происходило что-то совершенно страшное для моих сослуживцев, чьё мнение обо мне постепенно падало ниже и ниже, так как поговорить со мной кроме как о рыбалке  и о светодиодах было неочем, количество боевых товарищей резко сокращалось.

Прикрепленные изображения

  • IMAG0483_BURST005.jpg

  • Valli и lexxsus это нравится

#24 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 00:22

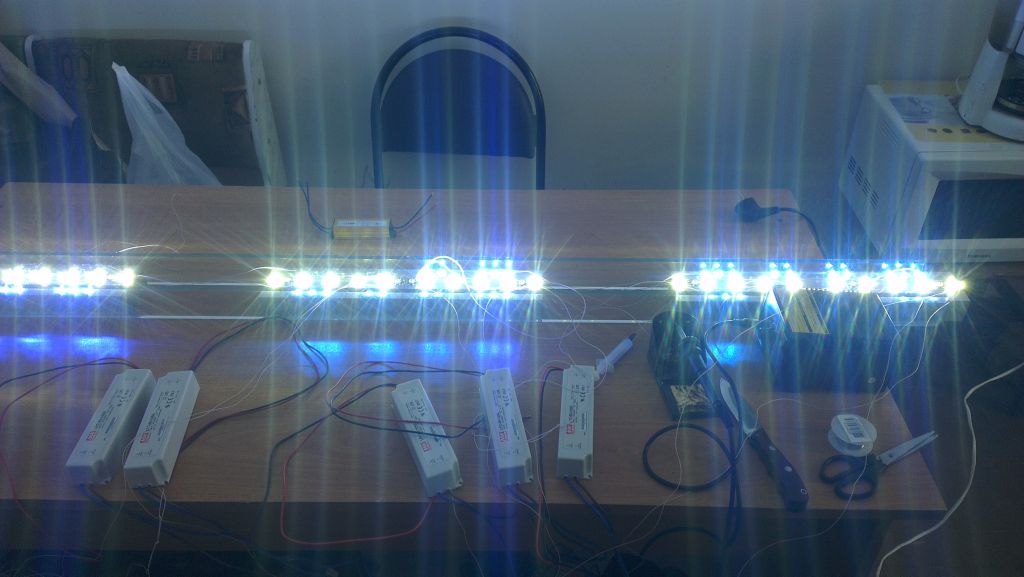

А в связи с тем что мой кабинет начинал походить на пыточную камеру, свою озадаченность спешило выразить и моё начальство, озадаченность вызывали солнечные батареи на окне, бесконечные провода и присутствие инструментов садиста а именно паяльной станции произведённой нашими братьями китайцами.

Прикрепленные изображения

  • IMAG0499_BURST002_COVER.jpg
  • IMAG0500_BURST001.jpg


#25 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 00:57

И совсем уж странно выглядело по мнению моих немногочисленных товарищей такое зрелище, как утверждают видное с расстояния около 05 км

Прикрепленные изображения

  • IMAG0732.jpg


#26 Илья+

Илья+

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 605
  • Меня зовут:Илья
  • Откуда:Пермь

Отправлено 16 Декабрь 2013 - 08:50

Классный путь! Наверно каждого кто увлекается морем считают сумасшедшим :crazy:


  • lexxsus это нравится

#27 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 09:41

Классный путь! Наверно каждого кто увлекается морем считают сумасшедшим :crazy:

Особенно в Рязани и плюс к тому в армии, причём в последнем месте всё вообще крайне грустно.



#28 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 10:06

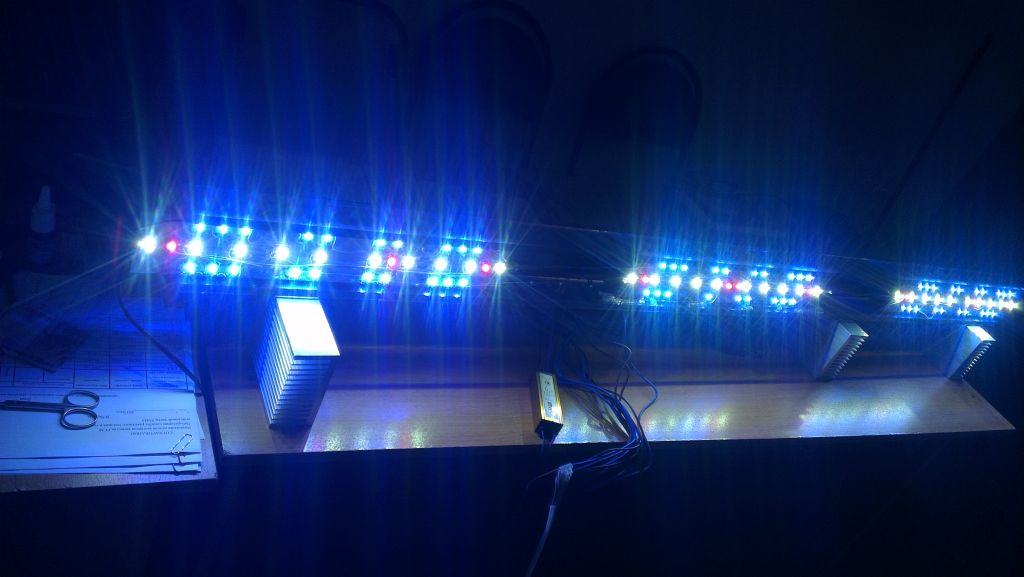

Строительство светильника подходило к завершающей стадии, поставил по 3 вентелятора на радиатор 400*70 мм

Прикрепленные изображения

  • IMAG0778.jpg


#29 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 10:13

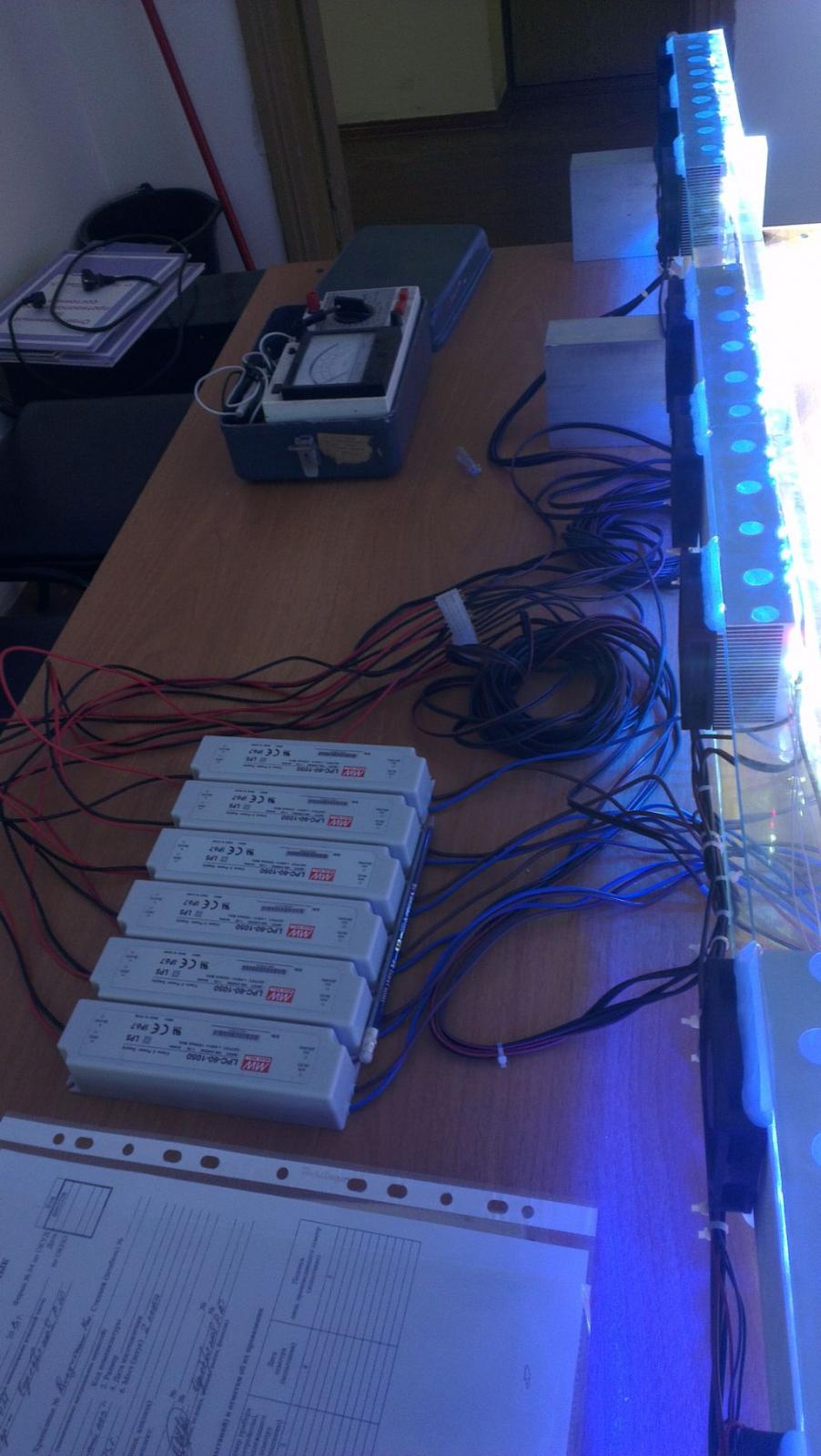

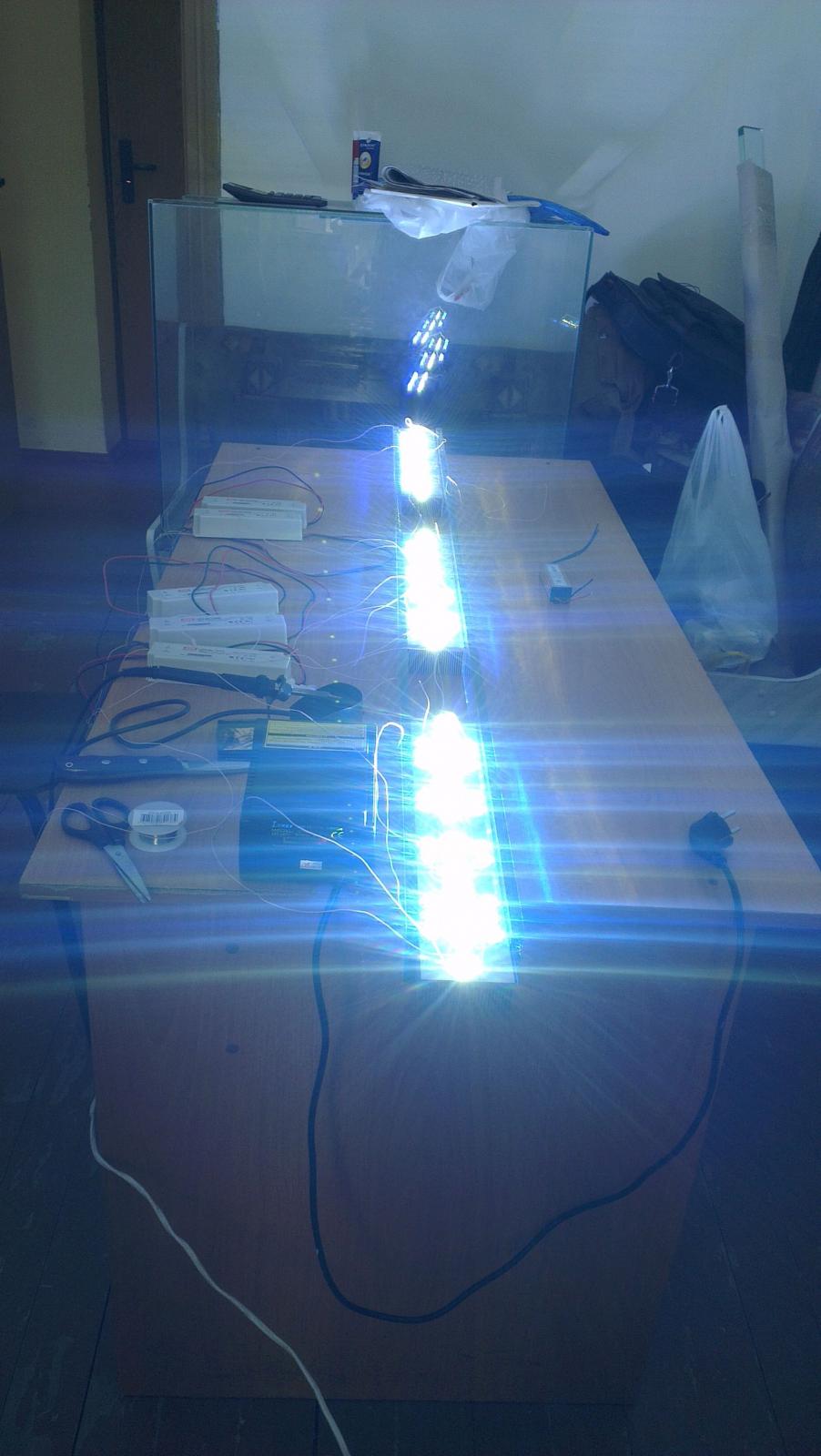

И вот оно окончание, начал тепловые испытания, вентиляторы исправно гудели, светило выполняло возложенную на него функцию, результатом испытания явилось следующее; включенное освещение и вентиляторы температура радиатора с 40 сд не превышает 25 С, выключенные вентиляторы и через 10 минут радиатор 40С

Прикрепленные изображения

  • IMAG0776_BURST001.jpg


#30 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 10:19

Предвидя вопрос на что соединены радиаторы отвечаю приклеены на стекло 10 мм так как у нас  в городе оказалось напряженно с алюминиевым уголком, а не найдя лучшего решения я воспользовался этим, и да светило потрясает своими весовыми характеристиками на вскидку около 15 кг без электронной приблуды.



#31 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 10:44

В кабинете стало пусто после переезда моего светила на новое место жительства и неприятно оттягивался карман от присутствующей в нём мелочи, я решил заполнить душевную пустоту, приступил к сборке таймеров к светилу.

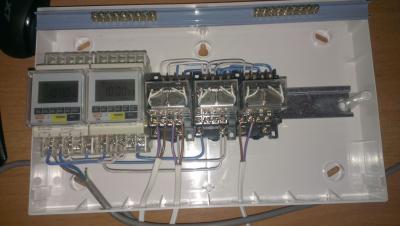

Посетив вновь открывшийся магазин компании TDM электроник и проникшись их желанием заработать я прикупил пару миленьких таймеров ТЭ-8 являющее собой вершину электроники китайских инженеров, не углубляясь в дебри скажу что в попытке включить этот таймер я провёл несколько часов и вдруг моё внимание привлекло маленькое отверстие 0,3 мм именно в нём был расположен выключатель, а так как инструкция не прилагалась все операции происходили методом тыка.

Также не радовала и квалификация продавца консультанта этой компании потому что ничего особо внятного и понятного на свой вопрос об изделии я не услышал.

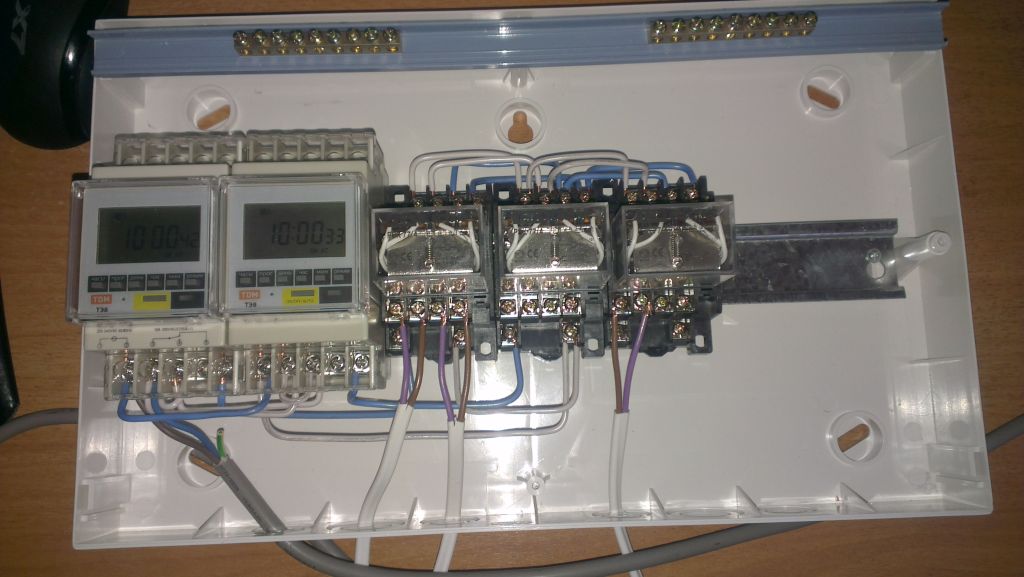

Проведя часть наряда в попытке создать управление для светильника родилось это.

Прикрепленные изображения

  • IMAG1261.jpg


#32 yuracmw

yuracmw

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 592
  • Меня зовут:Юрий
  • Откуда:Минеральные Воды

Отправлено 16 Декабрь 2013 - 13:28

Роман, с удовольствием читаю вашу тему. Очень интересны ваши впечатления о LED свете.



#33 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 14:48

Роман, с удовольствием читаю вашу тему. Очень интересны ваши впечатления о LED свете.

Самое главное это работает, у меня все диоды без коллиматоров, освещённость превосходная, какой получился индекс PAR я не знаю, да и мне пока это и не важно.

Все вложения стоят до последней копейки, выводы сделать не смогу потому как рано, коральчики пока не привыкли, если не загоняться на шим контроллеры и прочую электронику то это самый выгодный источник света, по критериям простота монтажа, обслуживания, сборки, компоновки ну и собственно закупки всех компонентов.

Мой долгострой продолжался около 4 месяцев в основном из-за недостатка времени, а если всё былобы удачно то 2 дня максимум я имею ввиду разметку радиаторов, установку звёзд, спайку и подключение. И если надумаете делать подобный светильник советую почитать другие топики, просто у меня есть ряд неправильных моментов причём с самого начала.



#34 yuracmw

yuracmw

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 592
  • Меня зовут:Юрий
  • Откуда:Минеральные Воды

Отправлено 16 Декабрь 2013 - 15:01

А у вас диммируемые диоды или сразу при включении горят на полную мощность?



#35 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 15:10

Нет не диммированные, у меня 4 линейки по 15 шт и 1-а 10 шт красных. Включение происходит линейками с задержкой на час от последующей и также выключение.

Включение с роялей и ими же выключение, свет работает на 50% от возможного пока вся живность не привыкнет.

Итого получается 90 вт линейка из 2*15 шт.



#36 yuracmw

yuracmw

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 592
  • Меня зовут:Юрий
  • Откуда:Минеральные Воды

Отправлено 16 Декабрь 2013 - 15:11

А как выставлено 50% возможного?



#37 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 15:21

Одновременно включаются только 2-е линейки из 4-х возможных.



#38 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 16 Декабрь 2013 - 16:12

Мои основные прощоты при строительстве светильника;

1. xml- t6   30 шт.

2. безымянные китайцы red 650-660 nm

3. драйверы MW 60-1050 48 вольт залитые компаундом.

Большая цена драйверов 170 дорилов, применение dc-dc обошлось бы в 42 дорила, необходимость внешнего шита явный -, ну и собственно провал в уф и фиолетовой части спектра, да и похоже белого слишком много даже при том что все xml работают на 1000 ма.



Так что в ближайшее время займусь небольшой доработкой светильника, дрова уже есть, уф led едут на пробу правда пока безродные, радиаторы 200*100*60 мм есть и ждут своей участи.



#39 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 17 Декабрь 2013 - 11:52

С новым светом выглядит вот так

Прикрепленные изображения

  • IMAG0979.jpg

  • sikoko12 это нравится

#40 sinhiropus

sinhiropus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 466
  • Меня зовут:Роман
  • Откуда:Рязань

Отправлено 17 Декабрь 2013 - 11:57

Гридовидный Сарк разросся до приблизительно 15 см диаметр шляпы

Прикрепленные изображения

  • IMAG0983.jpg
  • IMAG0992.jpg
  • IMAG0999.jpg

  • Полина Родионова и sikoko12 это нравится
