Сообщений в теме: 7

[Erg325]

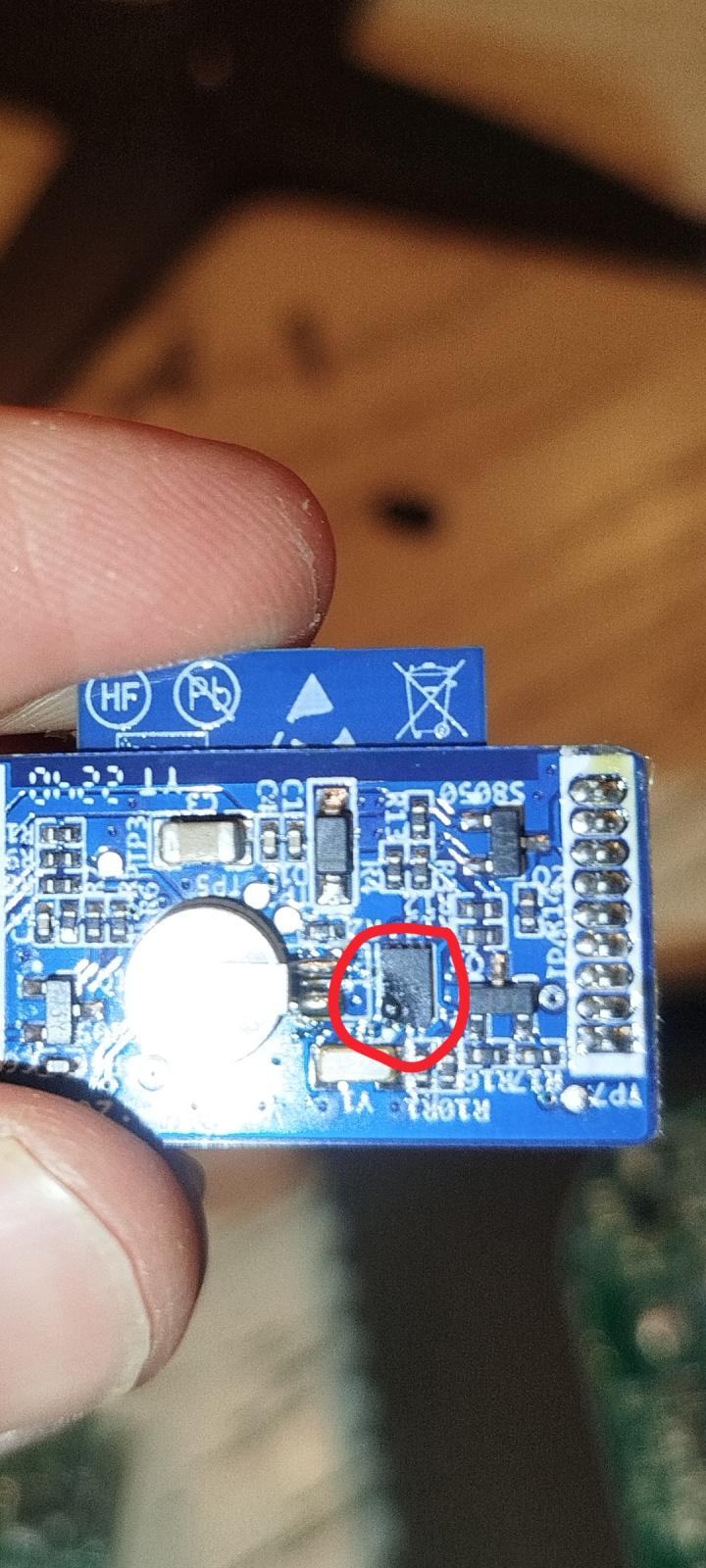

Перегорела микросхема на плате wifi модуля jebao Al90, т. к. второй аналогичный свет работает исправно, хотелось бы отремонтировать, но в мастерских и магазине чипидип не могут найти данную микросхему или даже аналог. Маркировка на микросхеме 063 105 D1 13(на рабочем модуле второго света маркировка 063 110 D1 13. Если кто-то шарит-прошу помочь

Прикрепленные изображения

•
•
•

[DaLeX]

Перегорела микросхема на плате wifi модуля jebao Al90, т. к. второй аналогичный свет работает исправно, хотелось бы отремонтировать, но в мастерских и магазине чипидип не могут найти данную микросхему или даже аналог. Маркировка на микросхеме 063 105 D1 13(на рабочем модуле второго света маркировка 063 110 D1 13. Если кто-то шарит-прошу помочь

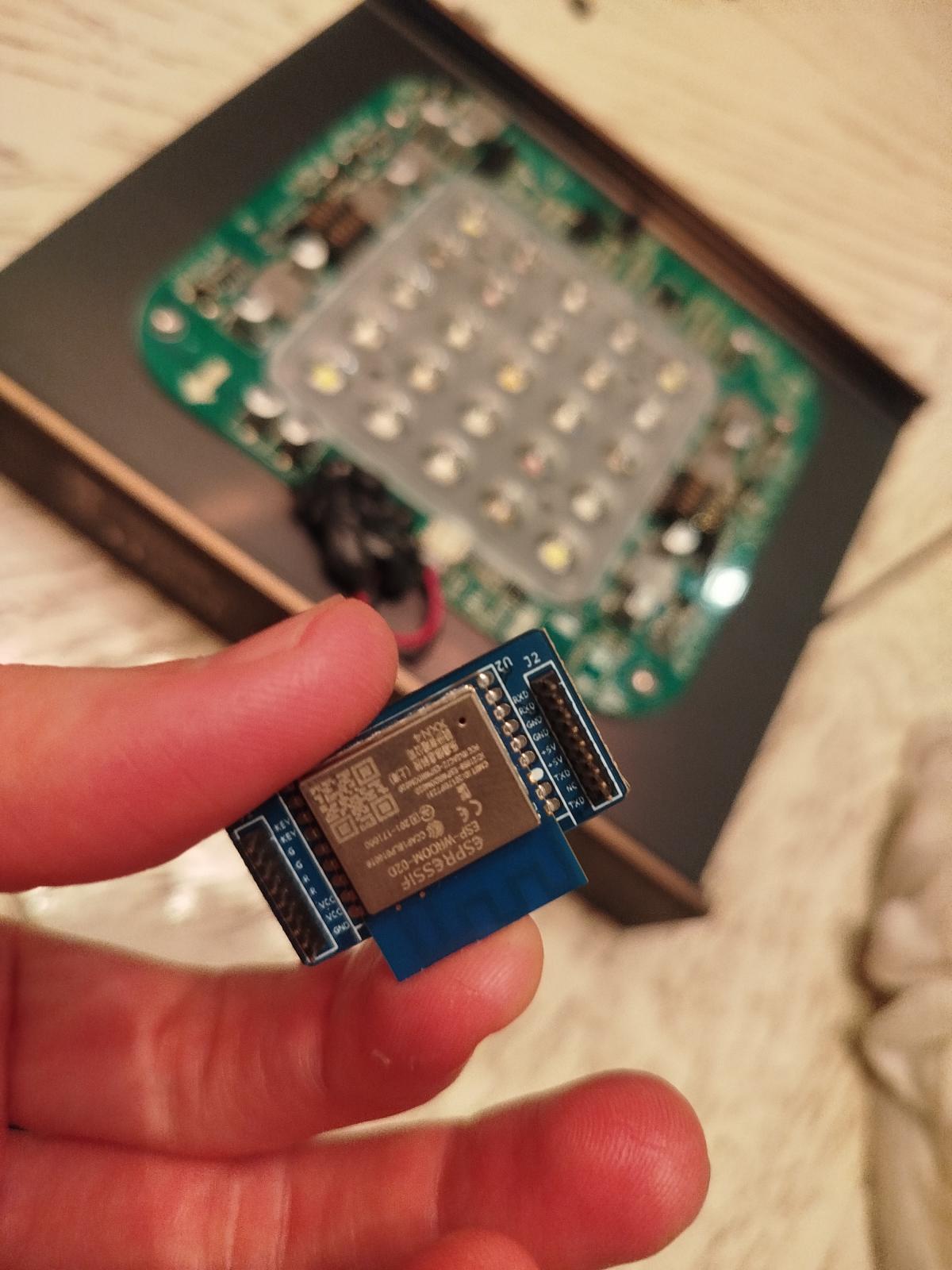

Так это модуль ESP WROOM 02D, сам модуль найти можно, но без прошивки он будет бесполезен, можно расковырять металлический экран и перепаять местами его флешку, но вряд ли он заработает. Самый лучший вариант поискать сервис, который восстановит саму плату и молиться что ESPшка не пострадала, ибо мрут они легко и быстро. Сгоревший элемент вроде бы и есть источник питания esp, шанс что он помер очень высокий
Либо напрямую обратиться к Jebao и у них заказать плату

[Erg325]

Так это модуль ESP WROOM 02D, сам модуль найти можно, но без прошивки он будет бесполезен, можно расковырять металлический экран и перепаять местами его флешку, но вряд ли он заработает. Самый лучший вариант поискать сервис, который восстановит саму плату и молиться что ESPшка не пострадала, ибо мрут они легко и быстро. Сгоревший элемент вроде бы и есть источник питания esp, шанс что он помер очень высокий
Либо напрямую обратиться к Jebao и у них заказать плату

Проблема в том, что микросхемы, отмеченной на фото, нигде нет, либо китайцы маркируют свои микросхемы только им известным способом). Написал в оф магазин jebao на Али и на сайте, но пишут, что с производства снят, ничем помочь не можем

[DaLeX]

Проблема в том, что микросхемы, отмеченной на фото, нигде нет, либо китайцы маркируют свои микросхемы только им известным способом). Написал в оф магазин jebao на Али и на сайте, но пишут, что с производства снят, ничем помочь не можем

по маркировке искать вообще бесполезно)
Тогда искать стоит донора, либо продать как донор

[Erg325]

по маркировке искать вообще бесполезно)
Тогда искать стоит донора, либо продать как донор

Печально, что по факту свет исправен, диоды все целы, но из-за мелкой микросхемы оба Al90 нельзя теперь синхронизировать. Придется менять сразу оба аппарата на что-то новое

[Jilly]

Чувак, этот сгоревший чип — настоящая головная боль. Этот модуль, по сути, ESP WROOM 02D, но проблема в том, что ему нужна прошивка от производителя; просто купить пустой модуль и припаять его не поможет.



Теперь оригинальный производитель снял его с производства, и его больше нельзя купить. Я предлагаю два варианта: либо найти квалифицированного специалиста по ремонту материнских плат и рискнуть, что чип ESP на самом деле не сломан и он сможет починить блок питания; либо просто продать этот блок как запчасть и купить подержанный модуль или заменить светодиоды. Удачи!

[Shk_Alex]

этот чип горит почти в 100% случаев. иногда остается целой память, сидящая отдельным чипом под металлическим экраном ( там на самом деле целая схема а не один чип )  как и писали выше.

Перенос памяти- высокотехнологичная операция для приличного мастера. не стоит того.



Если вы с руками вариант синхронизации физический. протянуть шлейф между ШИМ входами драйверов. Тогда второй модуль будет пассивным. без контроллера.

Второй вариант к которому я склоняюсь больше. это поставить любой другой универсальный контроллер, например:



https://reefcentral....-ne-dorozhe-10/

[Erg325]

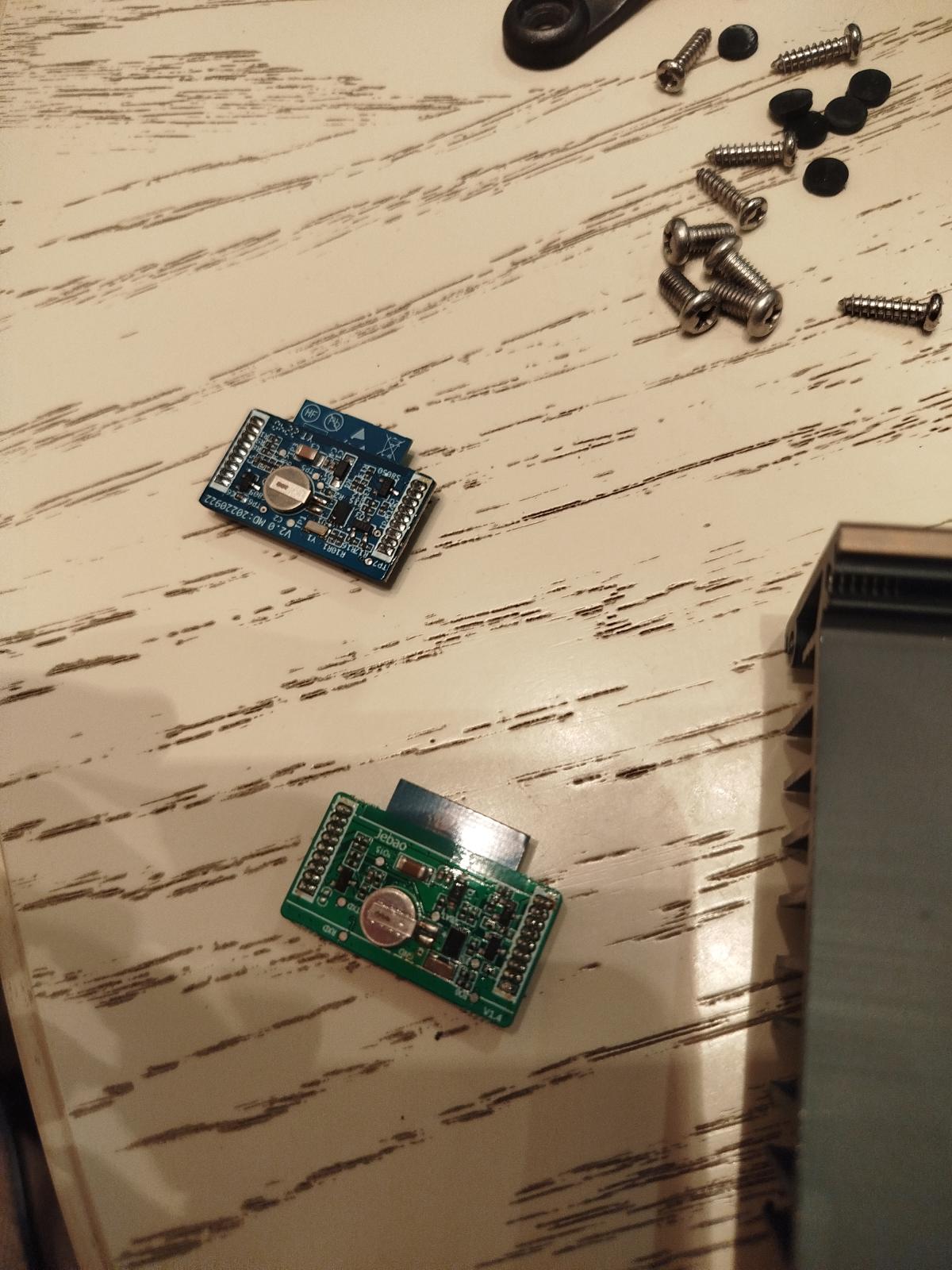

Удалось уговорить официального продавца на Али найти на складе подобный модуль, выслали за 3700 (не дёшево, для света за 13000), но к сожалению модуль по всей видимости без прошивки, т. к. индикатор не загорается зелёным (при установке рабочего модуля из исправного света всё работает как и раньше, к wifi подключается без проблем). Не уверен стоит ли пробовать перепаять микросхему из полученного модуля, может просто верну обратно. Да уж... С сервисом у китайцев проблемы
