Сообщений в теме: 71

[kostolomus]

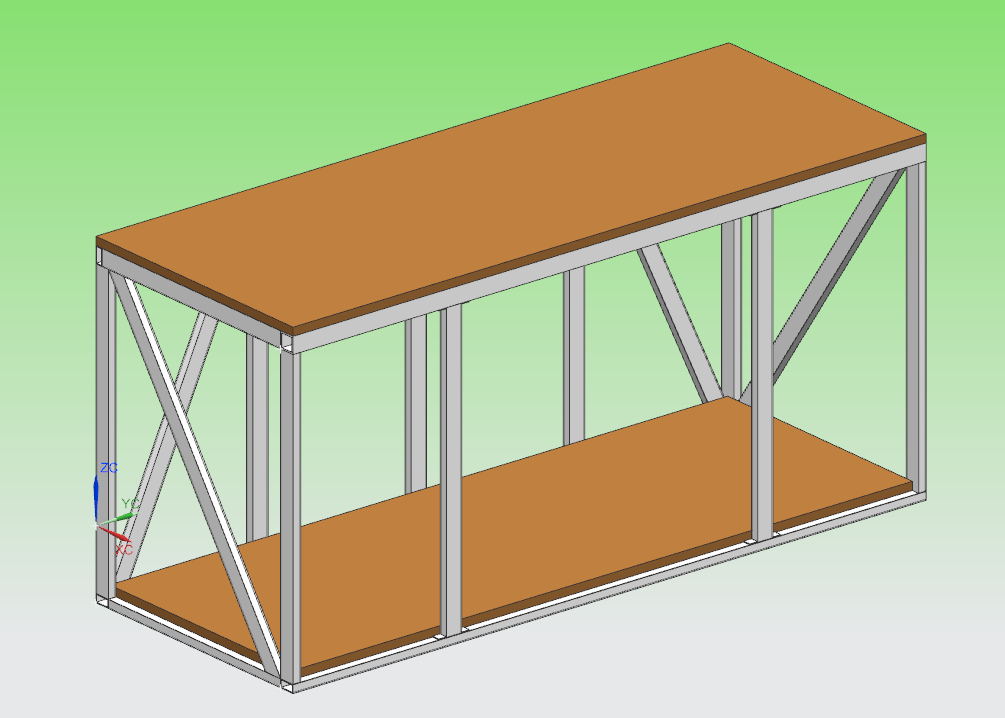

Как результат изысканий расчетов и проверок, получился вот такой вот каркас:



В каркасе используются:

• Прямоугольная труба 40х20х2 г/к Ст3пс
• Квадратная труба 40х40х4 г/к Ст3пс
• Влагостойкая Березовая Фанера ФСФ 21мм



Важный конструктивный момент: обе передние стойки съемные, и крепятся через проушины к каркасу винтами М8х10 под внутренний шестигранник







Габаритные размеры каркаса получились следующие:

1652х632х801 (высота)

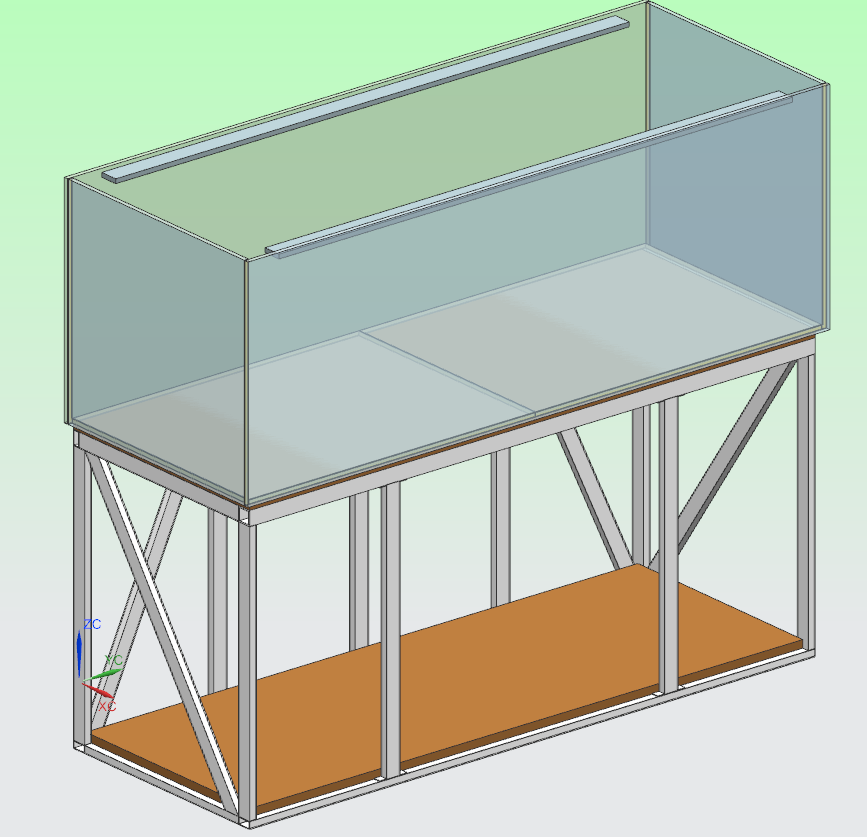

Аквариум который будет установлен на тумбу собранную на таком каркасе:

1700х660х60 (высота)



Внутренние габариты каркаса:

• Полезная площадь основания: 1612х592
• Высота внутреннего объема: min - 697, max -739.

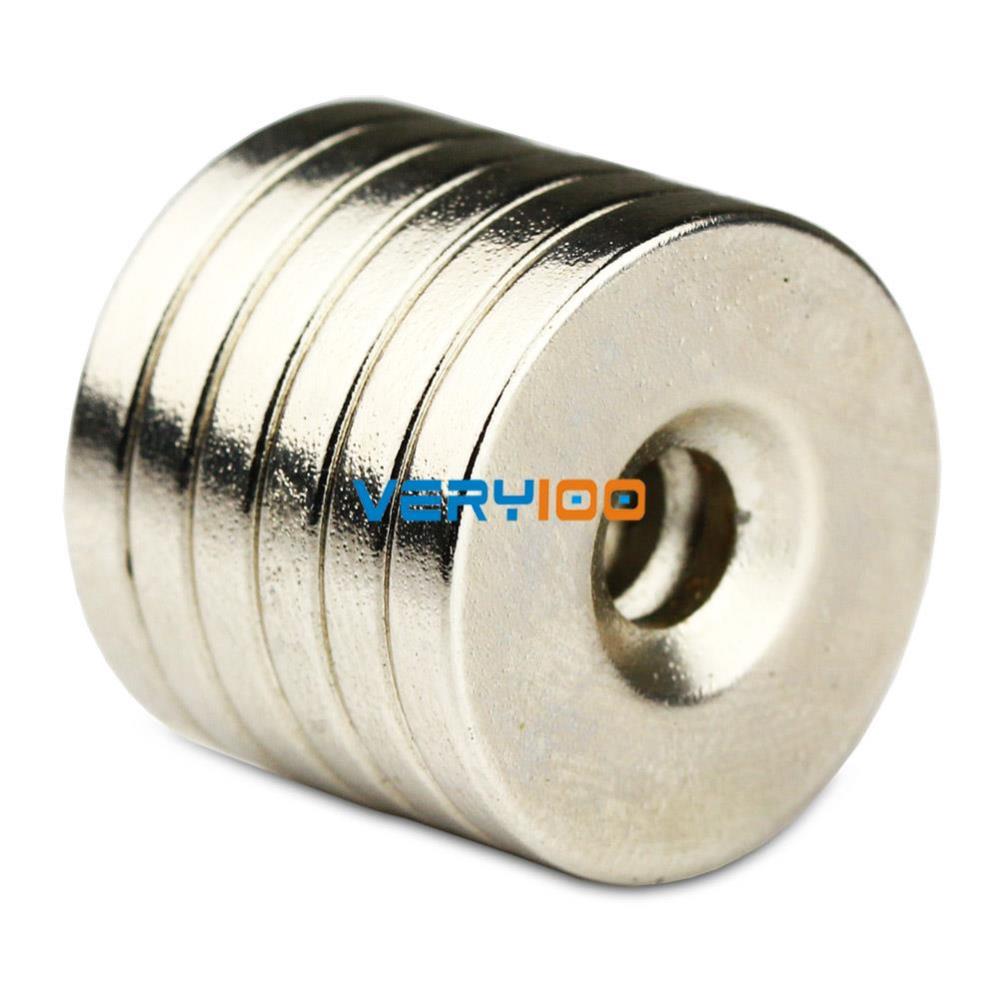

Навес обшивки: неодимовые магниты 20х3 мм

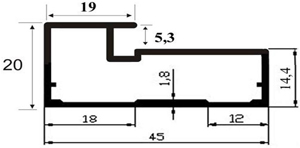

Сама обшивка: Рамки из Al-профиля, плюс вставки (пока не решил из чего).

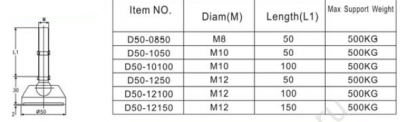

Опоры:

Регулируемые опоры М8, с шаровым шарниром.



Покраска:

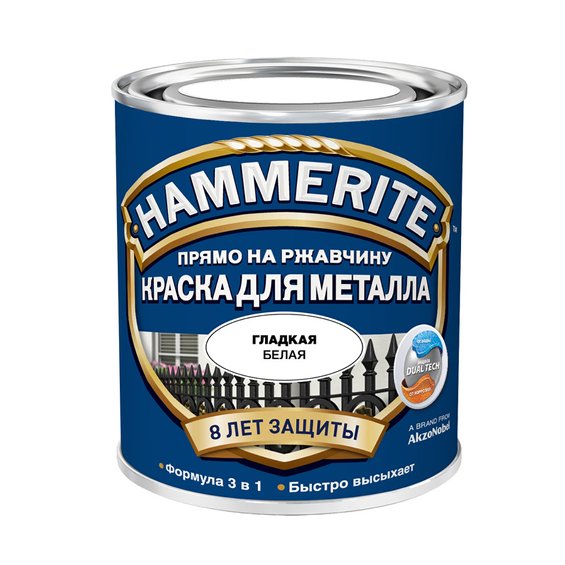

Либо вот такая вот эмаль,

,

либо порошковая окраска.





[kostolomus]

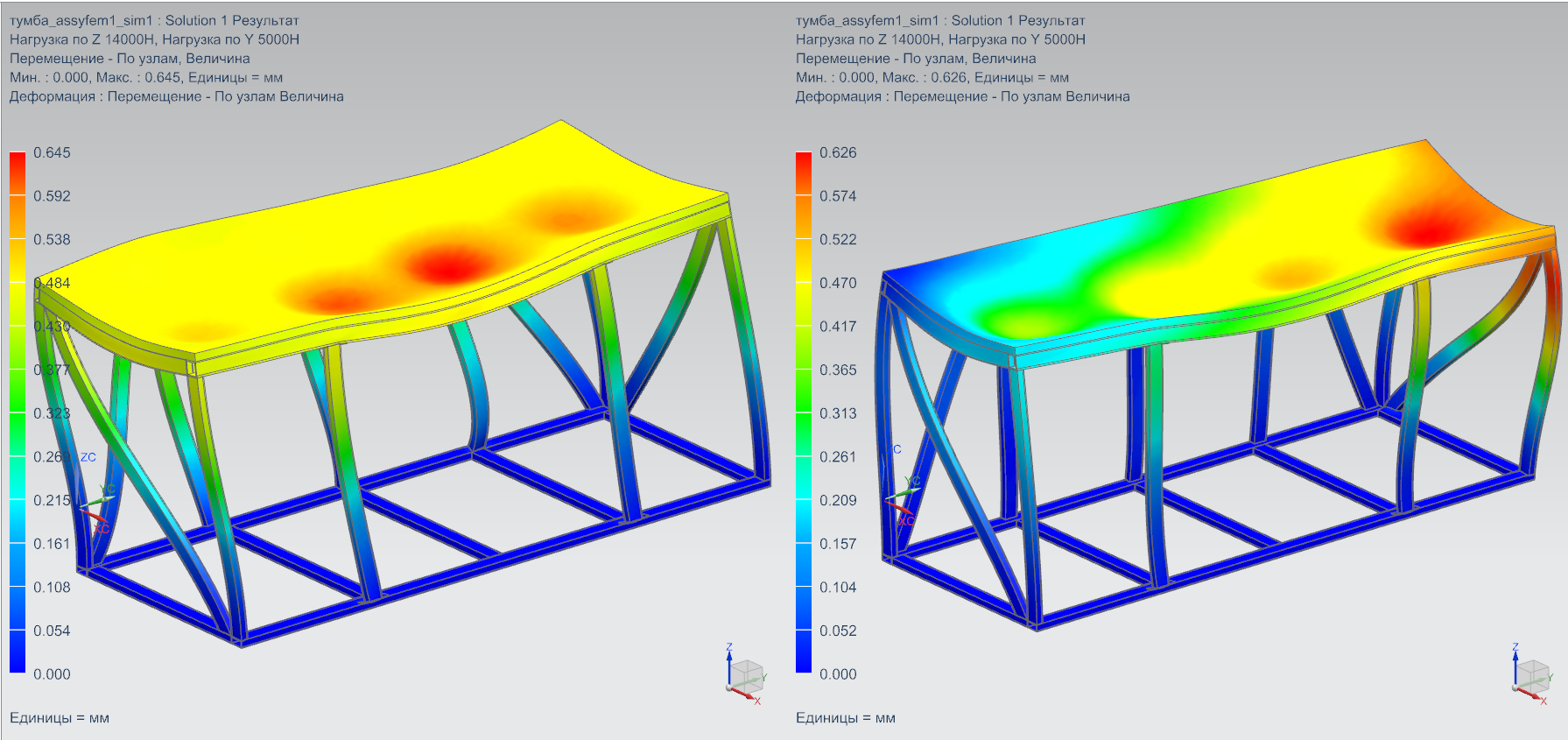

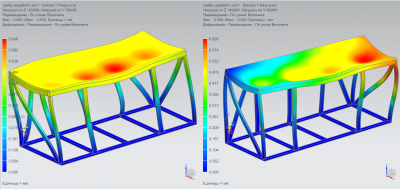

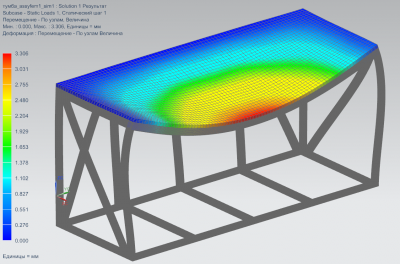

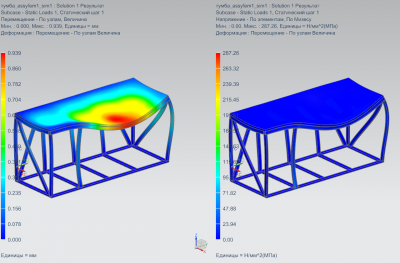

Ну и ко всему, немного картинок с расчетами:





Как итог: в экстренной ситуации возможно удаление передних стоек без каких либо манипуляций с дисплеем, т.е. начальное условие со сливом до 30% воды выполнено с запасом.

[kostolomus]

Просто для истории



Прикрепленные изображения

•

[Vladimir]

А не стоит ли отказаться от одной боковой диагональной? Тогда и передние удалять не надо,

[kostolomus]

А не стоит ли отказаться от одной боковой диагональной? Тогда и передние удалять не надо,

здравая мысль, но проблема в том что, что тогда нужно ужиматься по размеру САМПАа, т. к. стена достаточно близко  (в принципе, возможно), и куда более важный момент - страдает прочность, каркас выдерживает "только" 2000Н по продольной оси в статике, что кмк маловато.

[Vladimir]

2000 Н в статике? А что надо сделать, чтобы приложить горизонтально данное усилие? и при этом мы считаем что тумба не поедет?

В любом случае, Ваша тумба, Вам решать

[kostolomus]

2000 Н в статике? А что надо сделать, чтобы приложить горизонтально данное усилие? и при этом мы считаем что тумба не поедет?

В любом случае, Ваша тумба, Вам решать

ну 2000Н, условно 200 кг, как пример, споткнулся человек на новый год

[Vladimir]

ну 2000Н, условно 200 кг, как пример, споткнулся человек на новый год

)))

При этом условно его вес около 300 кг
И он опирается на тумбу ( не на аквариум! ) по углом примерно 30 градусов от пола?

ТЕОРЕТИЧЕСКИ конечно да, но..... ))))

Ps - а добавить косынку в угол?

[kostolomus]

ТЕОРЕТИЧЕСКИ конечно да, но..... ))))

что тут сказать... паранойя

[yury88]

Ну и ко всему, немного картинок с расчетами:



Нагрузки на каркас 3.PNG

Нагрузки на каркас 2.PNG

Нагрузки на каркас.PNG



Как итог: в экстренной ситуации возможно удаление передних стоек без каких либо манипуляций с дисплеем, т.е. начальное условие со сливом до 30% воды выполнено с запасом.

Очередной раз убедился что моряки дикие перестраховшики-вполне себе обычный попсовый каркас. Правда народ на такой размер берет обычно 50*25 трубу.

А так главное что бы сварили хорошо.



И двери на петлях на такой каркас не сядут-только на магнитах.

И одну диагональ можно убрать-тогда САМП можно будет сбоку задвинуть.

[DNK]

Привинтить к стене ни одну сторону каркаса не получится? Если есть такая возможность, про вариант споткнувшегося человека можно было бы забыть.

[kostolomus]

Давно меня тут не было, с финансами стало получше и принято решение вернуться к проекту.

Актуальные вопросы на сегодня:

1. Утвердить размеры и конструкцию (с торца системы есть 1450мм до ближайшей помехи (стена).

2. Понять размеры сампа (достаточно ли для сампа на такую систему 1400 мм в длину?

3. Емкость автодолива делать отдельно от сампа или как его отсек?

4. Поиск сварщика, который может сварить конструкцию (планировал самостоятельно но просто не хватает времени).



Помогите советом.



Высота сампа будет < 400 мм.

[kostolomus]

*опечатка в размере сампа: правильно 1100 мм

[NikolaS]

проще взять профиль50*50 или 40*60 и не мудрить с косыми стяжками и двумя передними стойками.

[kostolomus]

проще взять профиль50*50 или 40*60 и не мудрить с косыми стяжками и двумя передними стойками.

40*60 не считал, а вот 50*50 без передних стоек прогибается ничуть не хуже чем 50*25 там около 5 мм выходит, плюс куда большее напряжение в материале, короче не стоит оно того. решил убрать одну укосину (слева) для инсталляции сампа и сделать передние стойки вварными, а не съемными.


Актуальные вопросы на сегодня:
1. Конструкция автодолива.
2. Размеры сампа.
3. Изготовитель каркаса.

[kostolomus]

Привинтить к стене ни одну сторону каркаса не получится? Если есть такая возможность, про вариант споткнувшегося человека можно было бы забыть.

Весьма вероятно, что так и сделаю

[kostolomus]

Ну вот, прошло 9 месяцев, пора чему-то и появиться на свет

Каркас варится, стекло заказано. Ура!

[kostolomus]

Пока все едет пора и над оборудованием подумать, например над скиммером:

Bubble Magus Curve D9 Abschäumer 24 Volt
Max. tank size: 900-1500 liters
Bubble Magus low voltage pump S50 with 45 Watt
https://www.sewatec....er-24-volt.html


Nyos Quantum 220
Air max.:2200 l/h
Tank Size:500-2.000 litres
https://www.sewatec....uantum-220.html

По Nyos много хороших отзывов и вроде тихий, но очень хочется 24V.
Как в работе D9? есть пользователи?

Прикрепленные изображения

•

[kostolomus]

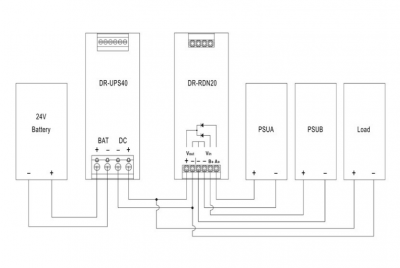

запитать все оборудование, кроме света, в идеале бы вот с конструкции из вложения предыдущего сообщения
питание 2 штуки MW DRP-480-24
модуль резервирования MW DR-RDN20
контроллер заряда DR-UPS40
2 штуки АКб в последовательное соединение
GIVER 60L 480 А 60 А/ч
http://akbmag.ru/cat...42x175x190.html

либо без контроллера резервирования, тогда просто 2 ветки, тогда бп взять помощнее (по 40 А), проиграем в автоматике резервирования, но выиграем в мощности в 2 раза.
акб, конечно тогда тоже переформатировать.

[kostolomus]

еще один вариант: набрать требуемое количество БП с функцией UPS DRC-60A(B) и повесить к ним небольшие батареи, Устойчивать к отказам выходит просто невероятная, и вполне компактно.
