Здравс вуйте форумчане моряки=).

Дождался почти всех комплектующих, остался только контроллер.

Сегодня начал собирать пилотный светильник для кубика. При сборке столкнулся с проблемой, не мог купить нормальный уголок, на первое время купил алюминиевый порожек уголком.Купил сразу болтиков,гаечек и шайбочек ну и так по мелочевке.

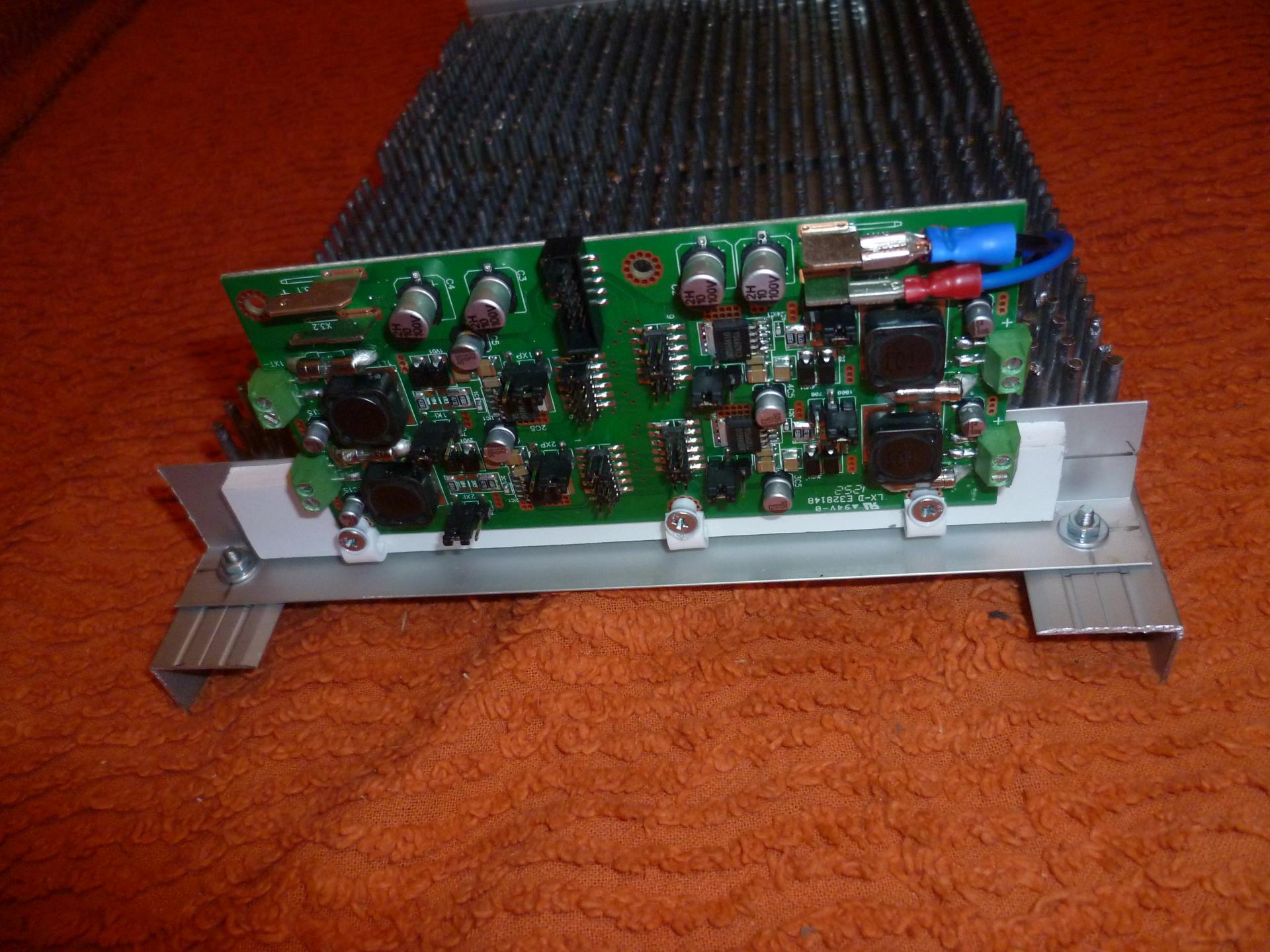

На данны момент повторю еще раз, данный светильник, точней его корпус, будет пробным. Вариант крепления драйверов подсмотрел  на Аквалого=)

Ну и немного фоток.





[DNK]

Советую просверлить радиатор, чтобы провода вывести наверх, чтобы снизу не болтались.

[Degett]

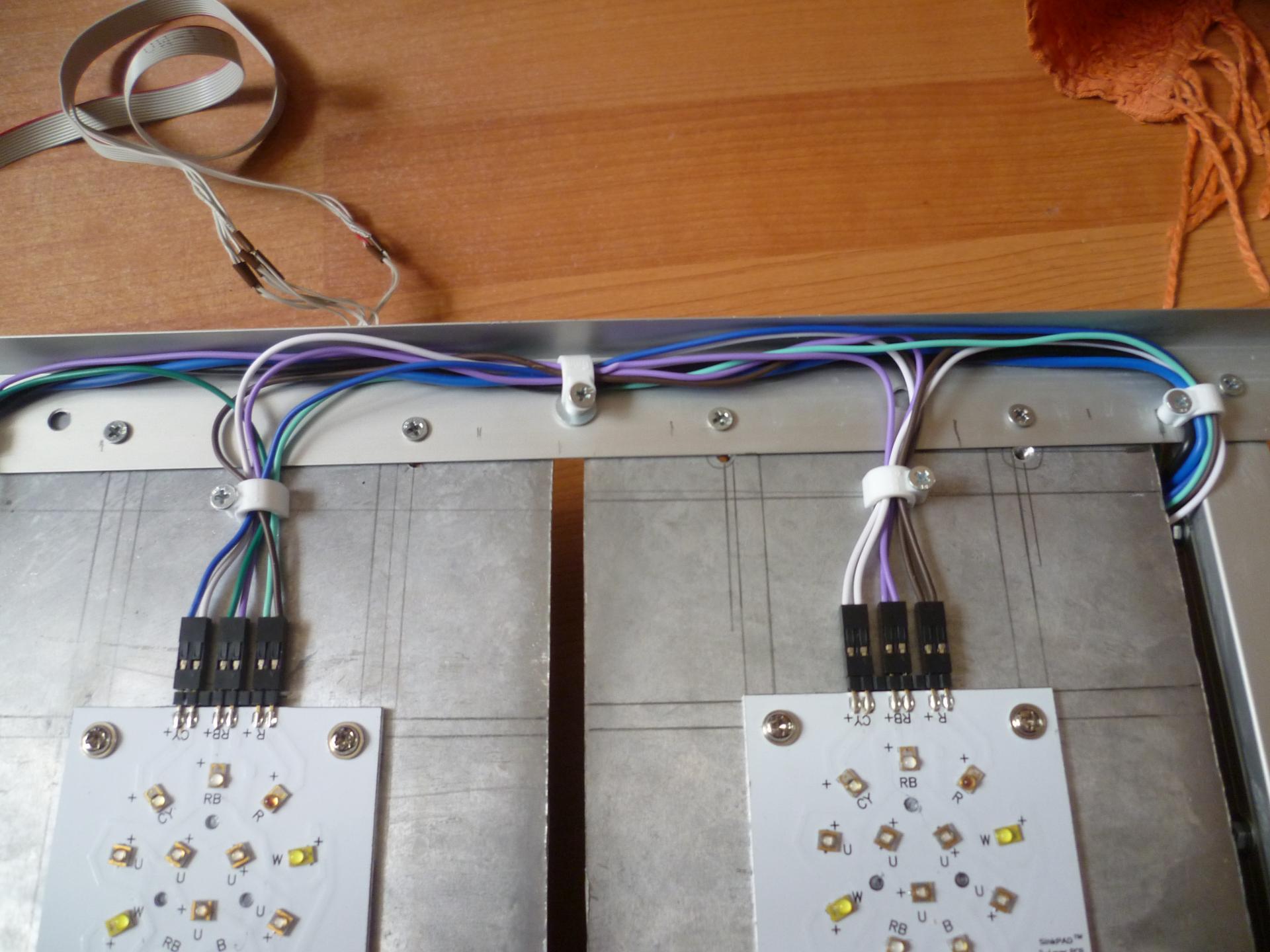

А собственно ничего болтаться и не будет=) Планирую пустить провода по уголку, как основные токовые на фото, а потом все будет закрыто и на виду будет только оптика.

[Degett]

Ура, пришёл контроллер от Олега. Но возник один вопрос.

Как тепереь соеденить вот это



вот с этим



[Degett]

Полазив и почитав малясь форум пришёл к выводу.

Штекер на 4х драйверной сборке для контроллера выглядит так с распиновкой:



где пины 1-4 это " - "

а пины 5-10 каналы, 5 -1, 6-2, 7-3 и тд.



на контроллере получилось так:



где

2-Yellow - я так понимаю он нам не понадобится

4- True Violet - U- фиолетовый

6- Deep Red - R - Красный

8- Blue - B - голубой

10- Royal Blue- RB- синие

11- Cyan - CY - циано

12- White- W - белый

14- UV -????? -пологаю что ультрафиолет



 для подлючения диодов,



остальное по схеме идет так:

1- +12

3- +5

5- Temp.Sens

7- GND

9- GND

13-PSW-OUT





Если что то не так то поправте, а то сегодня всю голову сломал как это дело все скрестить=)

[oleg_il]



где пины 1-4 это " - "
а пины 5-10 каналы, 5 -1, 6-2, 7-3 и тд.

Ну этого я не знаю, но если считать это правильным то надо соединить соотв. канал с выходом контроллера, не забыть при этом соединить земли (т.е "минуса")

Не обязательно все выводы 1-4 соединять с минусом контроллера (там это называется GND, т.е в соотв с тем документом что я тебе дал - это Р22, выв 7 и 9),

но хотябы один провод НЕОБХОДИМ.





2-Yellow - я так понимаю он нам не понадобится
4- True Violet - U- фиолетовый
6- Deep Red - R - Красный
8- Blue - B - голубой
10- Royal Blue- RB- синие
11- Cyan - CY - циано
12- White- W - белый
14- UV -????? -пологаю что ультрафиолет

 Да, все правильно.



1- +12

3- +5
5- Temp.Sens
7- GND
9- GND
13-PSW-OUT

Кроме 7 и 9, т.е минус с этого конектора тебе больше ничего не надо пока.



Вентиляторы и термодатчики - это на конекторе Р20.



Как обжать конекторы, что я прислал, постараюсь завтра выложить инструкцию в своей теме.

[Degett]

с обжимкой проблем не возникло=) шлейфы спаял, думаю так как надо=)щас только проводку по светильнику раскину и буду включать.

[Degett]

все собрал, все работае,фото будет завтра=)

[pimass]

Настало "завтра", хвалитесь, что ли

[Degett]

И так, вот что у меня получилось=)



Контроллер еще без настроек

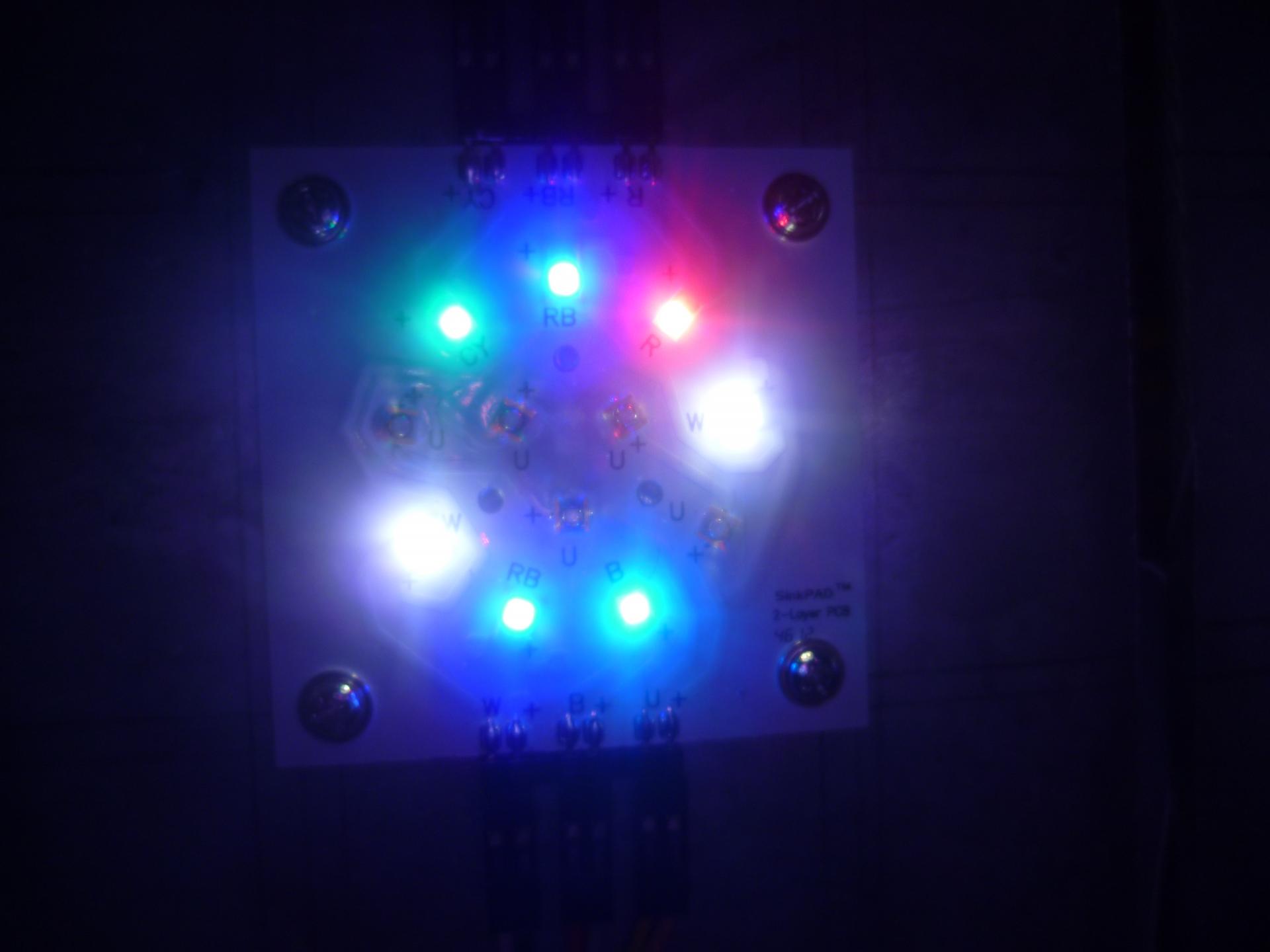

Сам светильник



Может так и должно быть но фиолетовые диоды что то не оч ярко горят, их практически не видно, особенно в светлое время суток



Так вот получилось мое скрещение девайсов

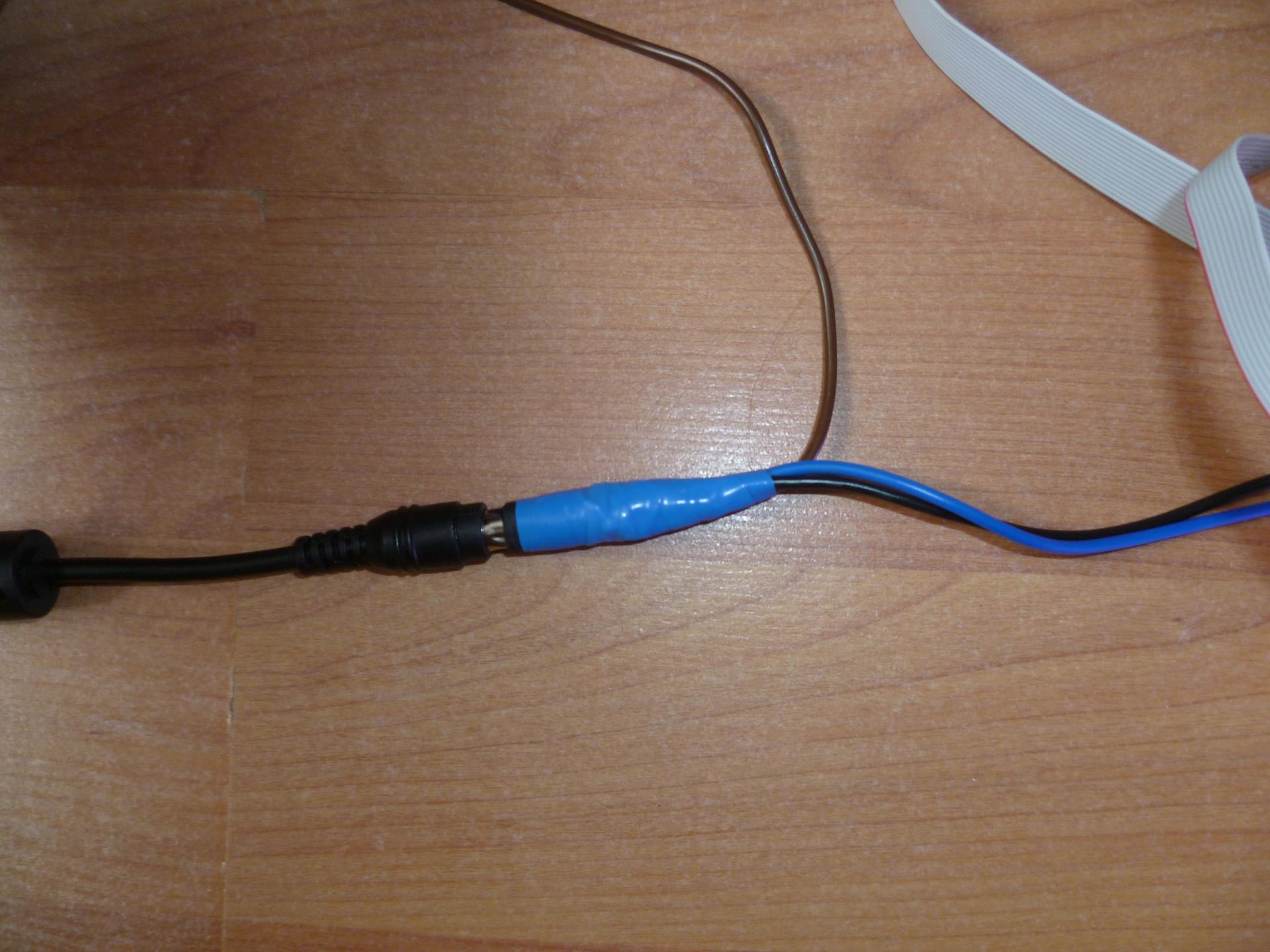

А так сделал подвод электричества к светильнику, из комплекта переходников один был "раздербанен" и к нему добавились провода, штатный штекер у блоки питания срезать не хотел.

[oleg_il]

Молодец, аккуратненько.



Может так и должно быть но фиолетовые диоды что то не оч ярко горят, их практически не видно, особенно в светлое время суток

Так и должно быть, чем "фиолетовее" - тем хуже видно для человеческого глаза.

[Degett]

Молодец, аккуратненько.



Так и должно быть, чем "фиолетовее" - тем хуже видно для человеческого глаза.

Тогда я спокоен,



Нашёл уголок, в понедельник скорей всего заберу, буду переделывать основу.

Вот теперь думаю делать ли дисплей в корпусе или выносной, так как светильник будет на подвесе и если контроллер будет в корпусе то не оч удобно будет что то там настраивать, хотя тут один раз настроил и все, зато вся инфа будет перед глазами.



Где то дома просрал стилус от электронной книжки,им удобней по экрану тыркать чем пальцами.

[oleg_il]

Все зависит от свободного маста, высоты светильника и твоей фантазии.

У меня один знакомый сделал светильник максимально тонким, а контроллер в корпусе запихал в тумбу,

поскольку в дальнейшем на него еще хочет повесить управление доз. помпами. А если место позволяет - можно поставить контроллер вертикально, на длинной стороне светильника. Тогда еще одни часы в комнате будут видны...

[Degett]

Ну в принципе да, можно будет повесить экран  с боку, тогда надо будет его сделать чуть шире сантиметров на 5 что бы экран стоял как бы перед радиаторами, а через какое время тухнет экран и загорается заставка с часами или в этой прошивке такого нет или где то надо нажать волшебную кнопочку?

[Александр Авдеев]

Есть в общих настройках, 2 cтраница, "Screensaver"...

У тебя и Шилд от Олега и контроллер?

[Degett]

Есть в общих настройках, 2 cтраница, "Screensaver"...

У тебя и Шилд от Олега и контроллер?

Так точно=)

[Degett]

Здравствуйте дорогие моряки!
Продолжаю строительство светильника=) Так как мало времени, дело это малять затягивается. Были выявлены все минусы предыдущей конструкции и начал собирать по новой.
Изначально каркас хотел сварить, но попался вредный сварщик и даже за $ не хотел варить, типа скучно ему такой хренью заниматься=)
Пришлось все крепить на болтах.





Первоначчальный вид такой







из этого должно получится что то вроде этого





[Александр Авдеев]

Уголок алюминиевый, размер какой?

[Degett]

Уголок алюминиевый, размер какой?

Уголок алюминиевый, точней порожек, уголка не нашёл=) размер точно не помню, примерно 30х20

[asAleksandr]

Может так и должно быть но фиолетовые диоды что то не оч ярко горят, их практически не видно, особенно в светлое время суток



Фиолетовые не горят. По крайней мере на фотографии, то, что они тусклые не значит, что их не видно совсем.
