Сообщений в теме: 49

[Alexandr059]

У меня очень маленький самп, поэтому возникла мысль сделать самодельный внешний кр.

Имеет корпус фильтра для воды

Планирую крышку доработать так:

1. Спускник для воздуха заглушу пластиковым болтом с прокладкой

2. Штуцер для выхода воды (1/4") из кр

3. Вход под со2 (1/4") быстрозажимной штуцер под трубку 6мм. С внутренней стороны я вставлю трубочку и засуну ее под всасывание помпы.

Второй вариант - я использую такой штуцер, делаю переходник  с резьбой 1/2" (мама) и 1/4" (мама) под быстрозажимной штуцер.

4. Вход под датчик.



Подача воды будет через штуцер и переходник под быстрозажимной штуцер для шланга 6мм.



Меня волнует то, что в том месте, где был спускник, будет скапливаться воздух (газ). Как уйти от проблемы я думал. но придумал лишь вот такой штуцер на выходе и через переходник под быстрозажимной штуцер сделать выход из кр (вместо 2).



Как правильней сделать?



[Sleepy]

Я не очень понял что вы собрались делать. Там где вы кружочки нарисовали - вы собрались отверстия делать что ли?

[Alexandr059]

Делать отверстия и вкручивать штуцеры, сальник под датчик

[Sleepy]

Не... Всё не так тогда.



- ИМХО датчик вообще не нужен в большинстве случаев.



- Подсос свежей воды в реактор и подачу СО2 надо делать на внешнем цикле насоса (перед забором)....



- Там где думаете будет скапливаться СО2 - штуцер и через инжектор на второй круг пускаем СО2 (перед насосом, чтобы его разбивало импеллером лишний раз).

[Alexandr059]

Николай, датчик мне необходим.

На внешнем цикле насоса? Это как и где? Не понял...

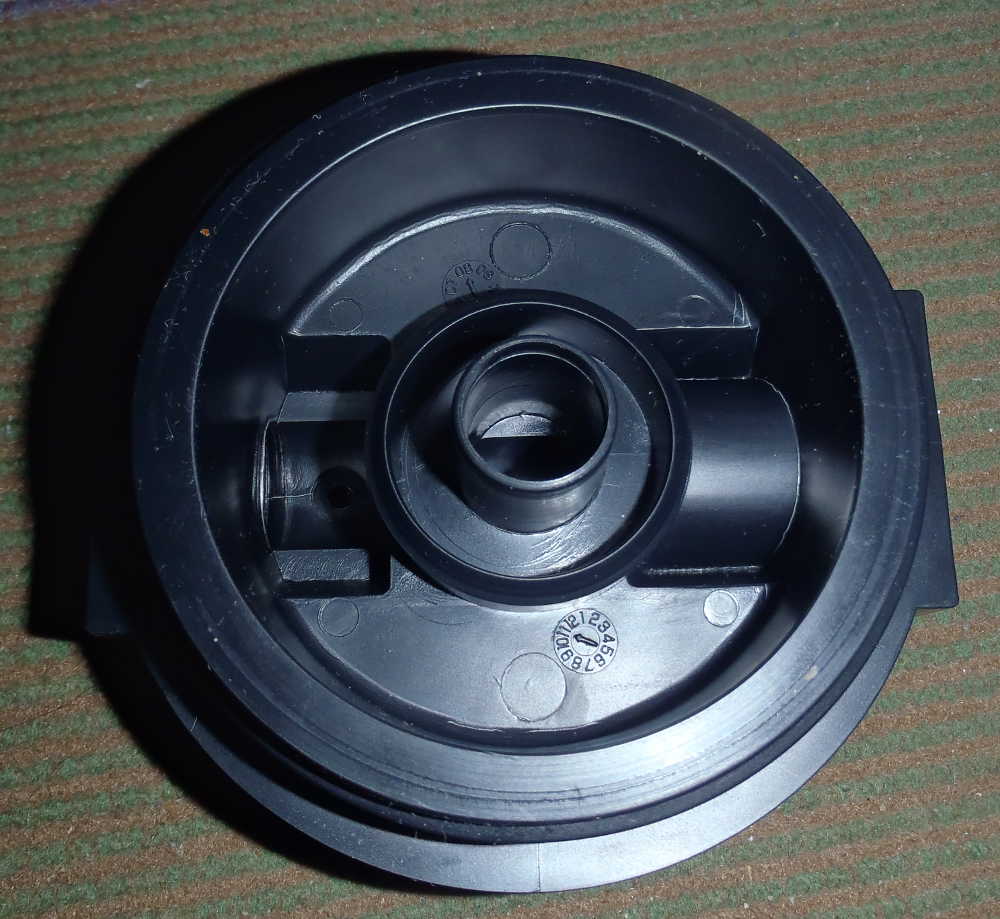

Там, где будет скапливать стоял клапан, туда ничегго не вставить, в этом проблема!! Там "квадратное" отверстие. которое отлично видно на фото выше и резьба 1/4 там не выйдет, а крупнее - там полнитки получится.

[Sleepy]

Николай, датчик мне необходим.

Бывает. Осуждать не буду.

На внешнем цикле насоса? Это как и где? Не понял...

Ну у вас же будет там насос, замкнутый на корпус фильтра. Который к IN и OUT будете подключать. Он будет у вас на трубках или на шлангах... Образуется цикл. Вот в него и делаете врезку под подачу СО2, подачу свежей воды и рециркуляцию СО2.

Там, где будет скапливать стоял клапан, туда ничегго не вставить, в этом проблема!! Там "квадратное" отверстие. которое отлично видно на фото выше и резьба 1/4 там не выйдет, а крупнее - там полнитки получится.

К сожалению, не могу понять. Подумайте, наверняка можно чем-нибудь нарезать резьбу и на фум-ленте вкрутить какой-нибудь фитинг JG (и дальше пускаем этот газ на рециркуляцию в цикл насоса перед забором).

[Alexandr059]

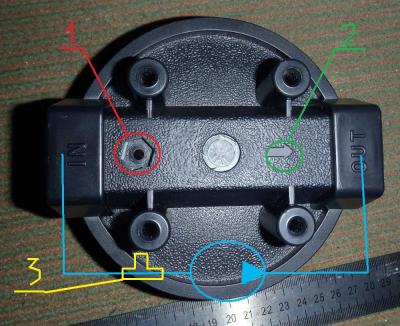

Вот фото для пояснения.

Под номером 1 красным цветом обведено злополучное отверстие!! Ведь придется искать какой-то фиттинг с резьбой 3/8BSPT, например переходник 3/8BSP-1/4JG, которые так просто даже не найти, плюс покупка метчика 3/8 BSP, а у меня уже куплен ранее на 1/4. Сильно опасаюсь, что не срастется что-нибудь...

C такими тратами изготовление влетит в копеечку



Цифрой 2 зеленым цветом я обозначил место ввода поды после перистальтики. Опять же, лучше бы тым 1/8 нарезать, а не 1/4, а это опять траты.



Газ я собирался подавать через фиттинг 3 и надетый на него переходник на JG 1/4, обозначенные желтым цветом, который установлю перед всасом насоса (голубой цвет).



Ну вот как-то так....



Вначале я думал малость упростить и подавать воду просто в бок через крышку и резьбовой фиттинг или через такой же штуцер (желтый) переходник.

[DimmONN]

Извиняюсь конечно, но зачем сверлить? Может проще вкрутить на вход и выход тройники и использовать боковые отверстия для Ваших нужд?

[Alexandr059]

Вопрос правильный. Потому что не могу я найти соответствующих тройников (3/4).

Так то есть еще одна проблема: ограниченность пространства для кр. В каком положении будет находиться тройник, будучи полностью ввернутым? Куда будет его разворот? Вы можете мне гарантированно дать ответ на этот вопрос? И вот не могу.

Поэтому в головку фильтра будет ввернуты прямые переходники 3/4" - 19мм (под шланг), далее - уголки для того чтоб точно загнуть магистрали, чтоб ничего не мешали.

[Alexandr059]

А почему свою тему не создать?



Верно. Выделено в отдельную тему: https://reefcentral....reduktora-v-kr/

Sleepy.

Кр по сути есть 'некачественный' нитроредуктор))
У меня нарисованы все необходимые входы и выходы, сравните со своими. Что-то я картинку не увидел по ссылке

[Alexandr059]

Итак, вроде бы все купил!

Осталось купить сальник под датчик и метчик для него.

Самоделки просто золотые получаются. Нереально дорого

[DimmONN]

Картинки хде?

[Alexandr059]

Картинки там)) Покупки придут где-нибудь в феврале)

А так вот списочек:

Метчик 3/8, переходник с резьбы 3/8 на трубку 6мм - выход воды, фиттинг для подачи со2, переходник с фиттинга резьбы 1/2 на трубку 6мм, помпа, фиттинг для входа воды с резьбой 1/4 под трубку 6мм.

Остальное - ввертные фиттинги с резьбой 3/4 под шланг 19мм, уголки 19мм, сальник PG13,5 (датчик) нашел в своей заначке. Метчик под резьбу сальника наверное на своем заводе найду, там М20 вроде резьба (не помню уже).

[DimmONN]

Я конечно жутко извиняюсь, но зачем в КР такая мощная помпа? Сам на нее заглядываюсь, но для пенника. Приедет, если не тяжело, фотки внутренностей выложите.

[Alexandr059]

Зачем извиняться?

Ответ прост: данные помпы на 24В работать длительно не могут, длительно работают в зависимости от нагрузки с 18В.

А вообще хотелось бы тишины, т.е. помпа будет задиммирована.

[Alexandr059]

Продолжение истории!

[Леонов С.А.]

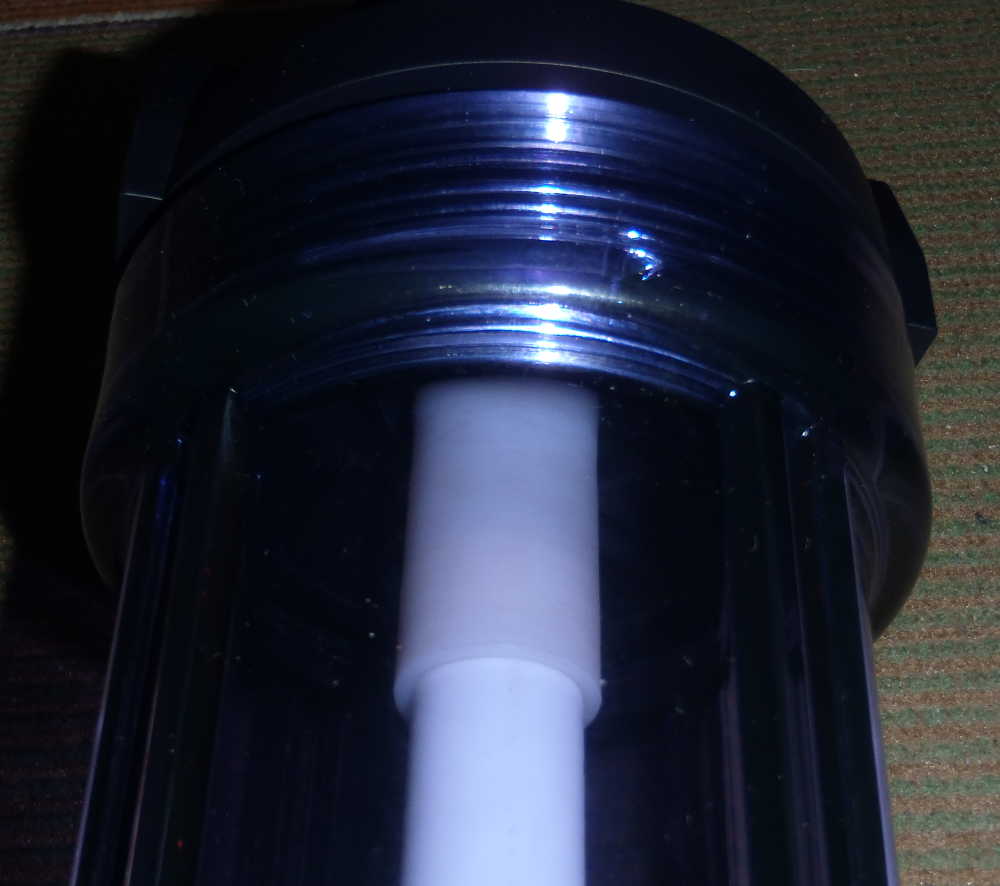

Как получилось вывернуть все железное? Мне показалось, что там они запаяны в крышку корпуса.

[Alexandr059]

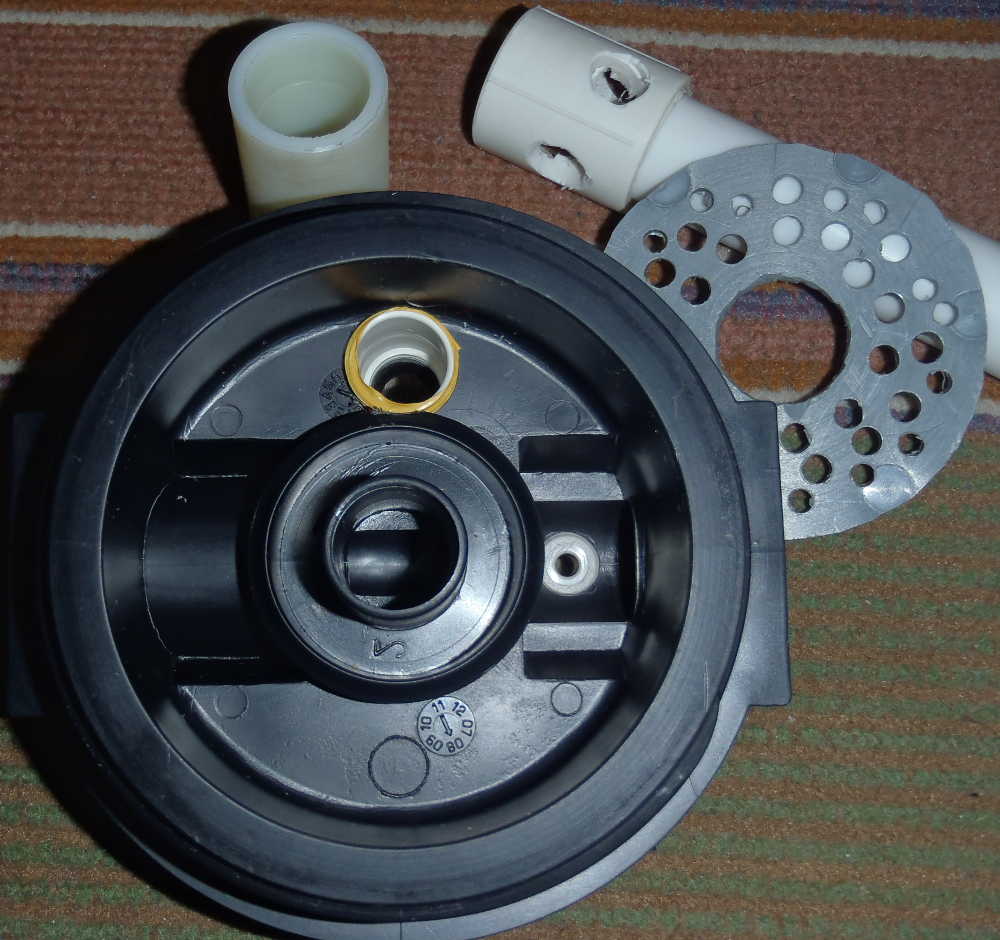

Я когда покупал, то сразу проверил отсутствие металлических втулок.

Там только клапан для выпускания воздуха был металлический, так я его вывинтил, в том месте как раз получилось просверлить отверстие и нарезать резьбу 1/4 bspt, думал не получится и купил еще штуцер и метчик под 3/8, но они не понадобились.

Самое неприятное - резьба под сальник (датчик рн), т. к. там места маловато под нее.

[Alexandr059]

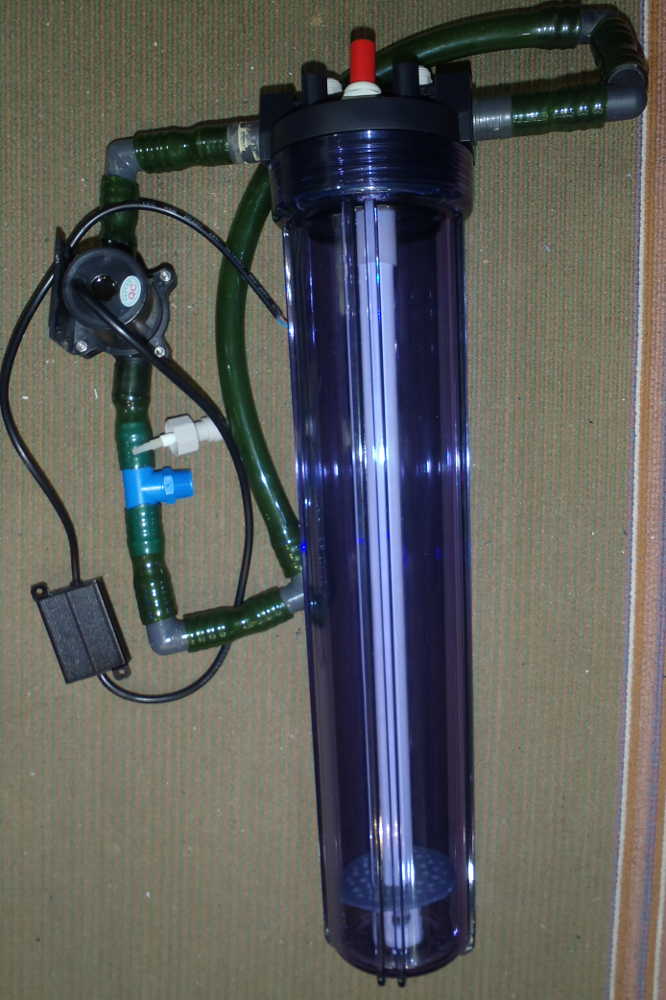

Сегодня подсоединил шланги

Завтра испытаю в ванне -  и вперед!

Прикрепленные изображения

•

[Alexandr059]

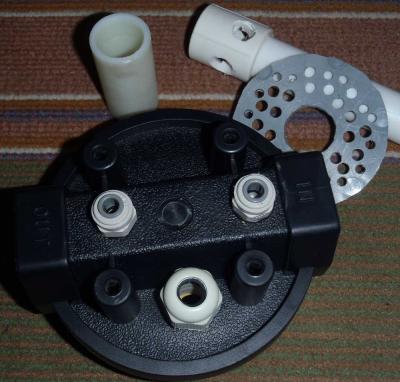

Сальник (под датчик рН) PG13.5, резьба М20х1.5, сверло 17мм.
Вход/выход воды: штуцер под трубку для осмоса JOHN GUEST 6мм, резьба 1/4 bspt, сверло 12мм. Выход в самой высокой точке кр (маркировка на картридже IN), вход воды c перистальтической помпы (из аквариума) - маркировка на картридже OUT.
Направление течения (циркуляции) воды внутри кр обратное: т.е. вода с IN (самое высокое место в картридже) подается на всасывание циркуляционной помпы и далее на OUT.
Циркуляционная помпа 40L/min 24V DC CPU Cooling CAR Brushless Water Pump DC50D-2465.
