Не работает блок помпы роял 50


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 10

#1 Serrrg

Serrrg

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 250
  • Меня зовут:Сергей
  • Откуда:Санкт-Петербург

Отправлено 23 Ноябрь 2021 - 10:13

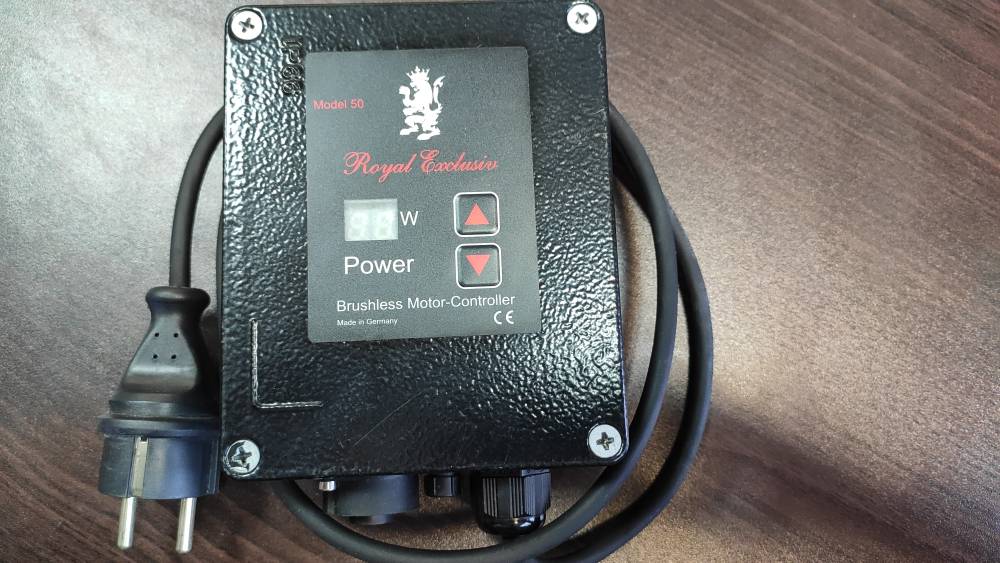

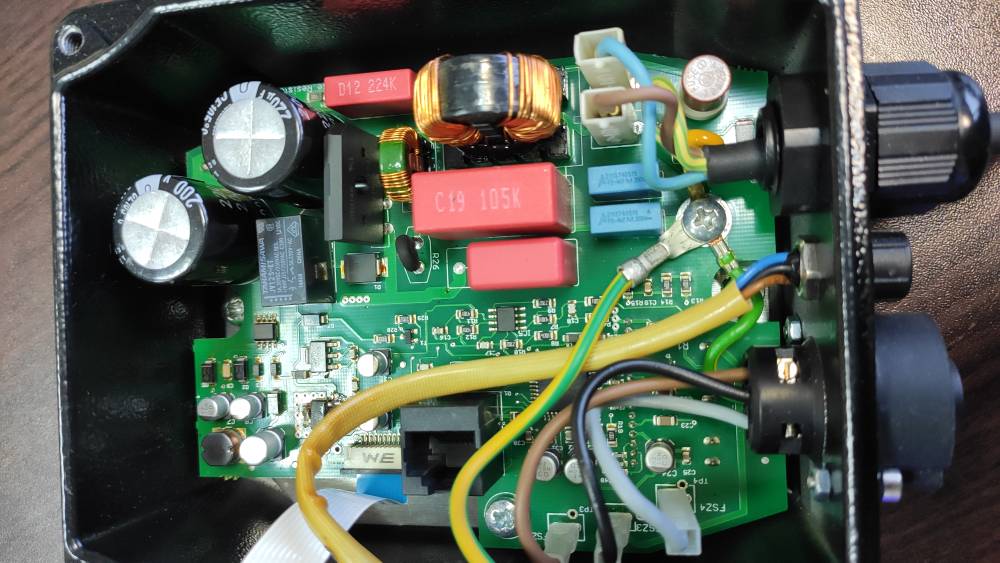

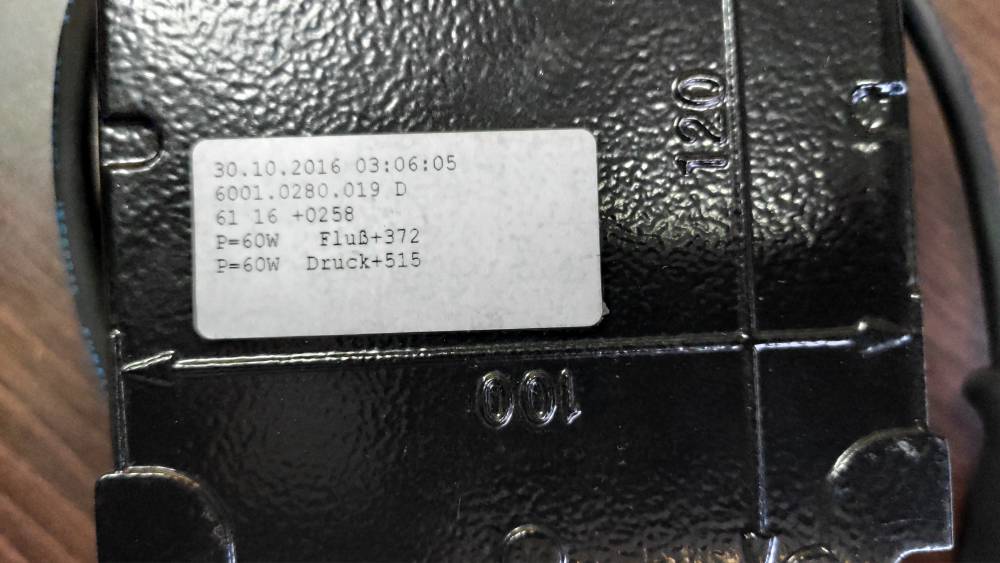

Перестал работать блок управления от помпы роял, может кто нибудь знает в чем бывает проблема. Не реагирует никак, просто перестал включаться. Предохранитель поменялIMG_20211123_100857.jpg IMG_20211123_100946.jpg IMG_20211123_101057.jpg

#2 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 205
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 23 Ноябрь 2021 - 11:13

В электронике разбираетесь?

#3 fave

fave

    Продвинутый пользователь

  • Пользователи-
  • PipPipPip
  • Cообщений: 517
  • Меня зовут:Валентин
  • Откуда:Луга

Отправлено 23 Ноябрь 2021 - 16:37

Перестал работать блок управления от помпы роял, может кто нибудь знает в чем бывает проблема. Не реагирует никак, просто перестал включаться. Предохранитель поменялattachicon.gifIMG_20211123_100857.jpgattachicon.gifIMG_20211123_100946.jpgattachicon.gifIMG_20211123_101057.jpg

подобная тема тут была на форуме, там вероятней всего что то со схемой питаний. поищите было все детально расписано



#4 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 205
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 23 Ноябрь 2021 - 17:59

Я в другой теме выкладывал схему блока питания. Если у вас нет тестера и вы не разбираетесь в электронике нет смысла объяснять.

#5 Serrrg

Serrrg

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 250
  • Меня зовут:Сергей
  • Откуда:Санкт-Петербург

Отправлено 23 Ноябрь 2021 - 20:37

Я в другой теме выкладывал схему блока питания. Если у вас нет тестера и вы не разбираетесь в электронике нет смысла объяснять.

Тестер и немного знаний имеется

#6 Shk_Alex

Shk_Alex

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 771
  • Меня зовут:Александр
  • Откуда:Москва, СВАО

Отправлено 23 Ноябрь 2021 - 21:34

Проблемы с помпой Роял Эксклюзив 50 - Оборудование, технические вопросы - Морской аквариум. Форумы ReefCentral.ru



В этой теме есть достаточно информации для того что бы починить помпу при наличии достаточных навыков.

Тем кому этого не достаточно лезть в контроллер самостоятельно не рекомендую. Вероятность порвать дорожки без нормального инструмента или прострелить 220в на логику весьма высока. последствия печальны.



Если сдаете в местные мастерские, рекомендую сделать подробное фото до сдачи, в первую очередь самого контроллера. У ТС он закрыт проводами.



#7 Serrrg

Serrrg

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 250
  • Меня зовут:Сергей
  • Откуда:Санкт-Петербург

Отправлено 24 Ноябрь 2021 - 09:55

Проблемы с помпой Роял Эксклюзив 50 - Оборудование, технические вопросы - Морской аквариум. Форумы ReefCentral.ru

В этой теме есть достаточно информации для того что бы починить помпу при наличии достаточных навыков.
Тем кому этого не достаточно лезть в контроллер самостоятельно не рекомендую. Вероятность порвать дорожки без нормального инструмента или прострелить 220в на логику весьма высока. последствия печальны.

Если сдаете в местные мастерские, рекомендую сделать подробное фото до сдачи, в первую очередь самого контроллера. У ТС он закрыт проводами.

В этой теме вы написали что привозите ко мне, ничего технического нету

#8 Serrrg

Serrrg

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 250
  • Меня зовут:Сергей
  • Откуда:Санкт-Петербург

Отправлено 24 Ноябрь 2021 - 09:57

И ещё что подробности не хотите раскрывать, а то что проблема где-то в цепи питания это понятно

#9 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 205
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 24 Ноябрь 2021 - 14:07

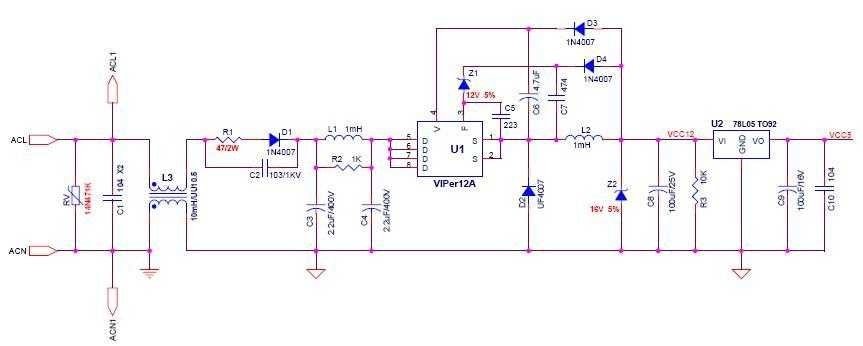

Выкладываю схему на 90% схожую с схемой блока питания контроллера. Для начала надо тестером прозвонить схему включения микросхемы ШИМ.

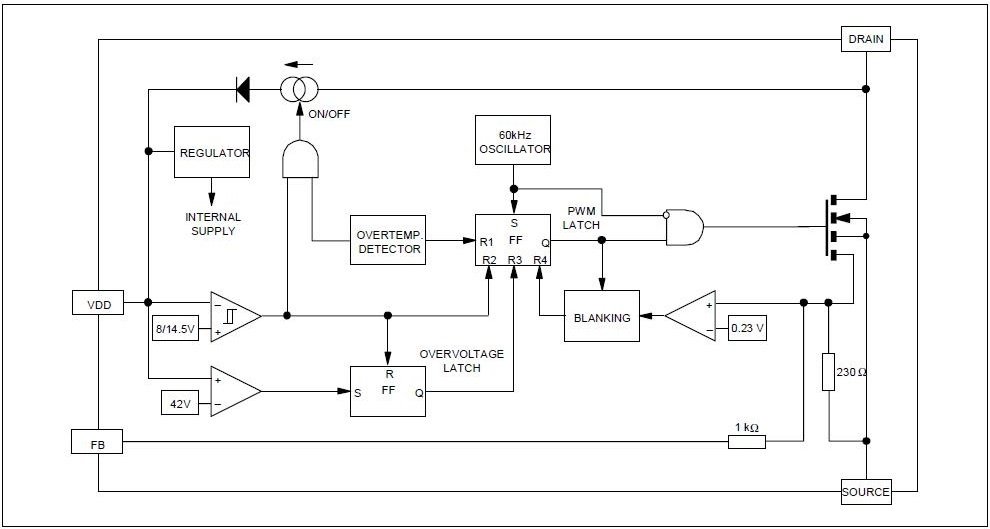

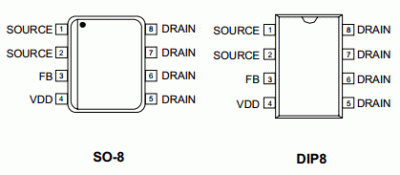

Далее будем обсуждать. 110_2.jpeg 110_1.jpeg VIPer12A-datasheet.gif

#10 Shk_Alex

Shk_Alex

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 771
  • Меня зовут:Александр
  • Откуда:Москва, СВАО

Отправлено 27 Ноябрь 2021 - 13:21

Совершенно верно. Только вместо 7805 там стоят два 1117, один на сам контроллер, другой не управление.

Конденсаторы с6 и с7 - 10мкф и оба электролиты.



#11 Garik.Kolanovich

Garik.Kolanovich

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 205
  • Меня зовут:Игорь
  • Откуда:Москва. МО.

Отправлено 27 Ноябрь 2021 - 14:19

Вот для начала надо померить напряжение на сетевых конденсаторах если есть то меняем обе ёмкости на 10 мкФ. (фильтрация по питанию микросхемы). Демонтировать лучше : паяльник-пинцет или монтажный фен, в крайнем случае двумя паяльниками.
