[Little_flea]

Все верно!

[Lukas]

Все верно!

спасибо! Ну и в завершение такой глупый вопрос: как не перепутать + с - и на сколько эта конструкция безопасна в плане пажароопасности, короткого замыкания и т.д.?

[Lukas]

У кого - нибудь есть догадки в отношении режимов работы, указанных в таблице?

[Little_flea]

спасибо! Ну и в завершение такой глупый вопрос: как не перепутать + с - и на сколько эта конструкция безопасна в плане пажароопасности, короткого замыкания и т.д.?

У 220 вольт нету ни плюсов, ни минусов Так что можешь не бояться.

[Little_flea]

Что касается настроек, так там можно выбрать как будет работать контроллер, на обогрев или на охлаждение. Так же есть подстройка, на тот случай если будут брехать показания температуры. Ещё настраивается порог включения и отключения.

[Lukas]

Что касается настроек, так там можно выбрать как будет работать контроллер, на обогрев или на охлаждение. Так же есть подстройка, на тот случай если будут брехать показания температуры. Ещё настраивается порог включения и отключения.

имеено в этой модели?

[Little_flea]

Да.



У меня лежит такой новый, на случай выхода из строя того что стоит у меня сейчас. Такой же стоит у моего кента, вот только точно расписать как настраивается не смогу, т. к. прям так сразу не вспомню

[Lukas]

Спасибо! Пока подключу, дальше будет видно

[Леонов С.А.]

Прошу прощения, не смог с наскока снять. Нужно в САМПе (так называемом) вытаскивать оборудование, чтобы долезть до него. Я ж не думал, что придётся снимать.

Если в выходные всё ещё будет актуально, то займусь.

Ещё раз, извините.

[Lukas]

Прошу прощения, не смог с наскока снять. Нужно в САМПе (так называемом) вытаскивать оборудование, чтобы долезть до него. Я ж не думал, что придётся снимать.
Если в выходные всё ещё будет актуально, то займусь.
Ещё раз, извините.

Да ни чего страшного, схему выше мы правильно описали?
Завтра планирую подключить, сегодня не нашел такую мелкую отвертку

[Леонов С.А.]

Да ни чего страшного, схему выше мы правильно описали?


Я не помню расположение. Мне делал электрик. Я ему отдал схему, которая пришла с контроллером и он мне минут за пять сварганил.

[Lukas]

Я вчера тупо не смог раскрутить все винты. Некоторые закручены наглухо, боюсь сломать плату.

[Lukas]

Да вам вроде уже все расписали.

1 и 2 - датчик
11 и 12 - питание 220 вольт
4 и 6 - выход 220 вольт. На него подцепляете либо БП для кулеров, либо вывести на отдельную розетку и в неё уже БП для кулеров.

А почему 5 вход не используется?

[Little_flea]

Сейчас уже не помню, как бы там не надобыло соеденить между собой 5 и 11.

[Lukas]

Да...
Инструкция хуже чем у наших

[asAleksandr]

Я так понимаю берем к примеру удлинитель, режем посередине. Часть с вилкой в 11 и 12, часть с розетками в 4 и 6?

 Скорее всего нет, там реле стоит в разрыв цепи, посмотрите внимательно на схему. И будет работать только на 1 устройство. 11 и 12 это просто питание самого контроллера.

А 6 не совсем понятно для чего, но если и на него будет контакт, то контроллер будет просто переключать между грелкой и вентилятором, третьего будет не дано.

[Леонов С.А.]

Эх... Я всё же завтра плюну на всё и вытащу всё и откручу контроллер. Прям сердце кровью обливается.

[Lukas]

По ходу другого выхода нет...
Сколько людей, столько мнений. Лучше один раз увидеть.

[oleg_il]

Т.е. в 11 и 12 обычный провод с вилкой, который потом в сеть?

Я так понимаю берем к примеру удлинитель, режем посередине. Часть с вилкой в 11 и 12, часть с розетками в 4 и 6?

Мдяяяя, понакрутили из простого вопроса



Вроде ведь в схеме все хорошо нарисованно. Соединить надо именно так как на схеме, т.е

1-2 - термодатчик

220 вольт - так как нарисованно ничего не меняя и не фантазируя.

                 Т.е первый провод от вилки - в 11 и 5.

                 Второй провод от вилки - в 12 и к розетке

                 от розетки к 4му (Квадратик с каракулями возле вывода 4 - это ваша розетка). В нее БП вентиляторов и все.

6 - не подсоединять



Для проверки можно вместо розетки поставить 220в лампочку или чтото еще не слишком мощное.

[Леонов С.А.]

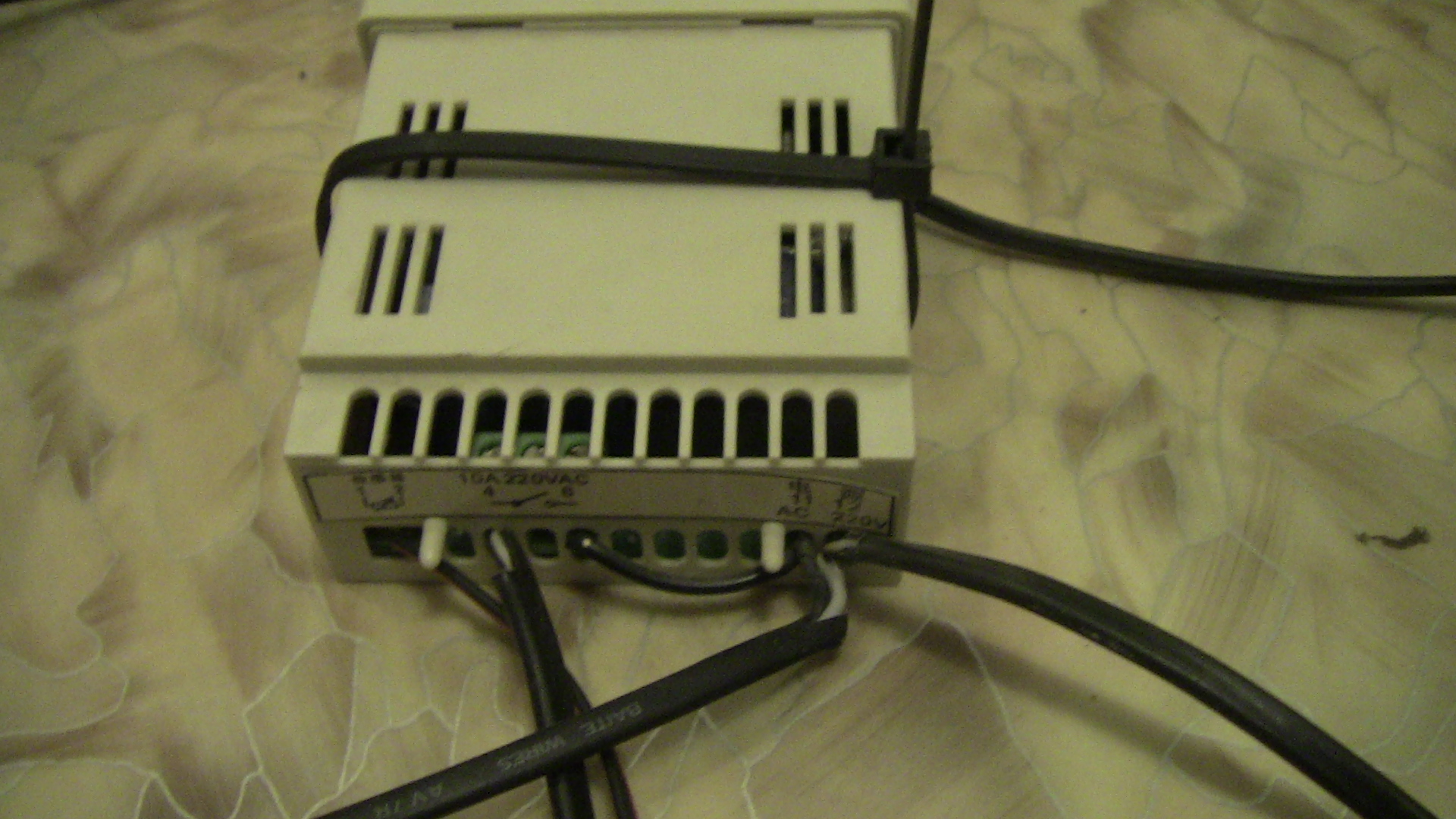

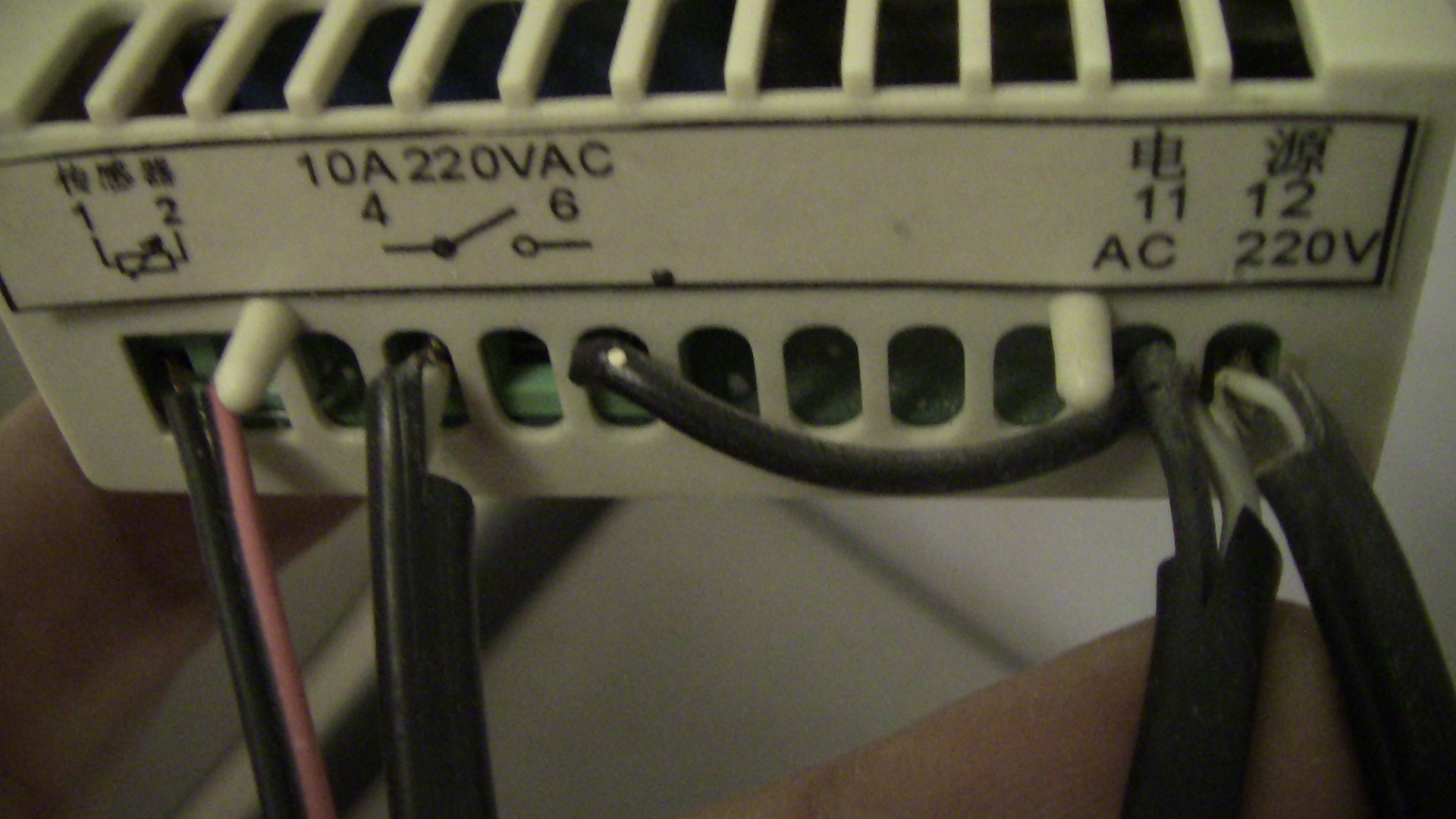

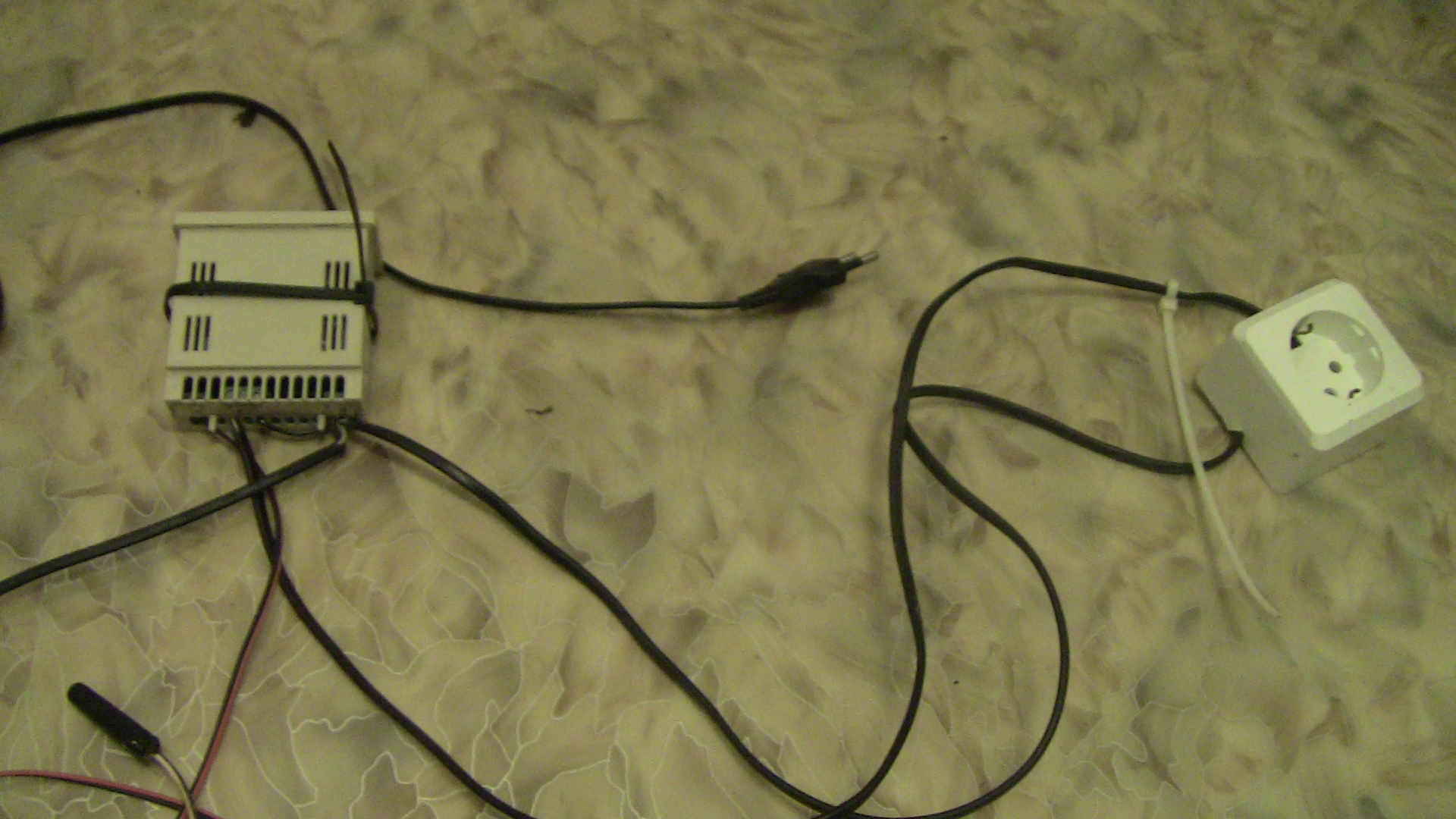

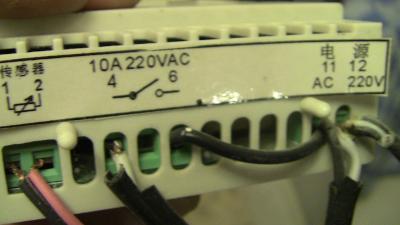

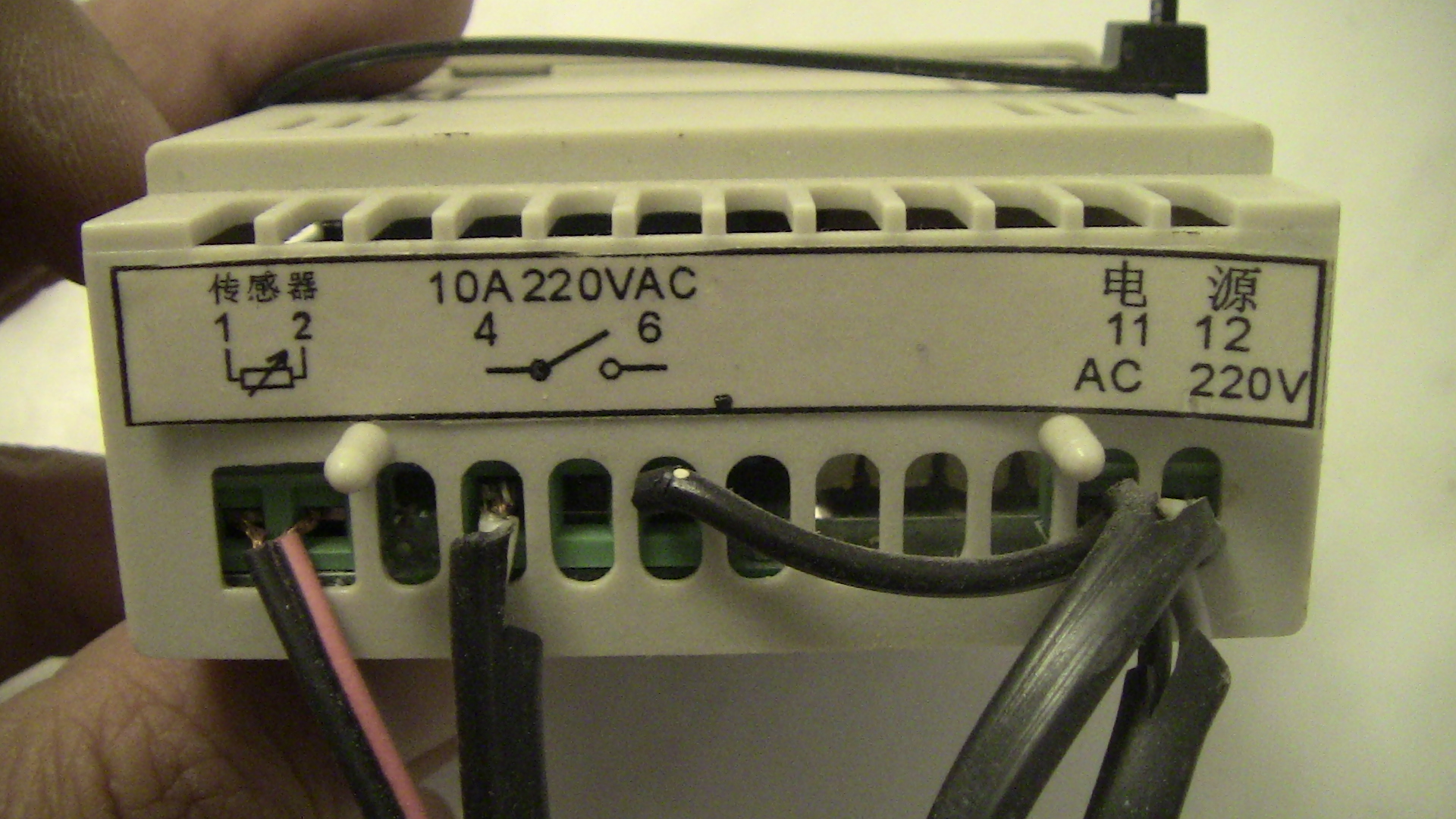

Пока прикреплять назад не буду. Если нужно где-то уточнить, перевотографирую.

Будет откручен, пока не соберёте. Прошу вас, в любом уточнении если нуждаться будете вы, пишите прямо сюда, и фото новое выложу я.

Если соберёте, то тоже отпишитесь, я тогда прикручу его назад.

Прикрепленные изображения

•
•
•
•
•
