Сообщений в теме: 71

[Lukas]

Пока прикреплять назад не буду. Если нужно где-то уточнить, перевотографирую.
Будет откручен, пока не соберёте. Прошу вас, в любом уточнении если нуждаться будете вы, пишите прямо сюда, и фото новое выложу я.
Если соберёте, то тоже отпишитесь, я тогда прикручу его назад.

Спасибо! Я думаю многим будет интересно. А то мнений много, а решение правильное одно.

Итак подитог:
1,2-датчик
11 и 12 -провода от вилки
6 и 11 - провода от розетки
Между 6 и 11 перемычка

Все верно?

[Lukas]

Да...
Инструкция хуже чем у наших

имелась ввиду китайская инструкция

[Lukas]

Спасибо! Я думаю многим будет интересно. А то мнений много, а решение правильное одно.
Итак подитог:
1,2-датчик
11 и 12 -провода от вилки
6 и 11 - провода от розетки
Между 6 и 11 перемычка
Все верно?

Что-то фото не бьются со схемой в инструкции

[Lukas]

Спасибо! Я думаю многим будет интересно. А то мнений много, а решение правильное одно.
Итак подитог:
1,2-датчик
11 и 12 -провода от вилки
6 и 11 - провода от розетки
Между 6 и 11 перемычка
Все верно?

Поправлюсь, 4 и 11 к розетке
Но что за третий провод в 11?

[Lukas]

Подключил, вроде работает. Завтра опишу.

На счет указанных в инструкции режимов нет соображений?

[Lukas]

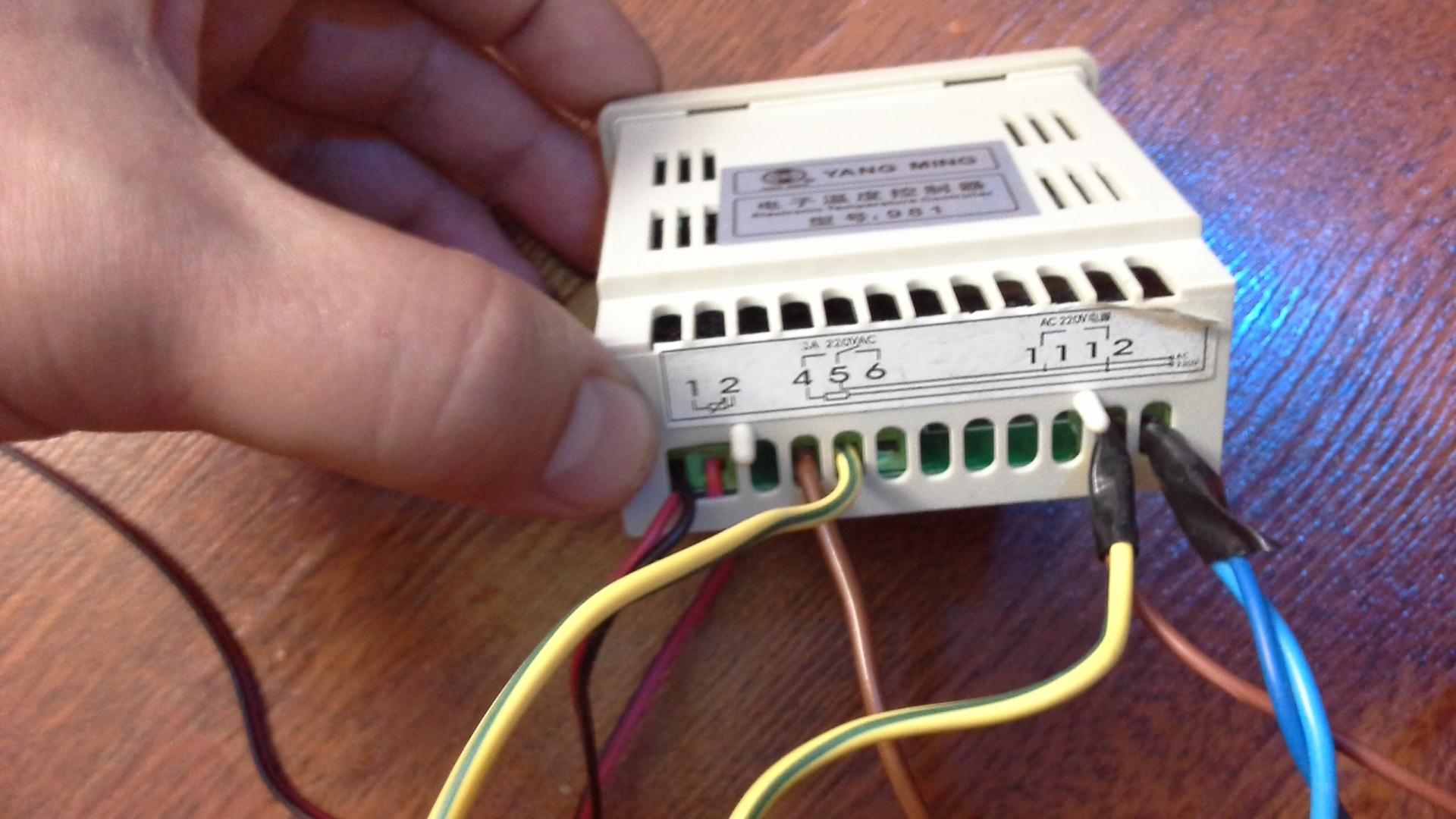

В общем, получилось так:
1-2 датчик
11-12 питание, обычная вилка
4 - 12 выходы на розетки
Между 5 и 11 перемычка
6 не используется

С режимами так и не разобрался, поставил НС и температуру 26 градусов

[Lukas]

[evgenVST]

Ну и как работает?

Там же нарисовано 11-12 подключаем 220 в а 4-6 выход 220 а 5 контакт не подключать (если судить по схеме то соединения лишние не нужны все внутри подключено ) если так и есть то при вашем подключении у вас на выходе постоянно 220 в . Уберите перемычку 5-11 а выход на вентиляторы (БП) снимаете с 4 и 6 контакта.На 11-12 только 220в и фазу на 11 (желательно)

Да еще термодатчик если металлический то в термотрубку его  конец заплавить а трубку прогреть второй конец трубки выше уровня воды.

[Lukas]

По схеме 6 не подключено. Контроллер работает на установленной температуре.

[evgenVST]

Если внутри не подключено то соединяете как у вас только с 4 на 6 перекиньте . Принцип работы здесь такой при перегреве включается реле и 220 подается через 5-6 на вентилятор (фаза)  ноль берете с 12 . Потом при достижении нужной температуры реле отключает вентилятор.

[Lukas]

Если внутри не подключено то соединяете как у вас только с 4 на 6 перекиньте . Принцип работы здесь такой при перегреве включается реле и 220 подается через 5-6 на вентилятор (фаза)  ноль берете с 12 . Потом при достижении нужной температуры реле отключает вентилятор.

Спасибо за участие, сам думаю правильно ли подключил, НО:
1. Все работает, автоматика срабатывает!
2. Посмотрите внимательно схему на обороте контроллера. К 6 входу ничего не подключается!!!
Я так понимаю он замыкает цепь при достижении порога температуры и в результате питание подается на розетку.

Я не прав?

[Lukas]

Контроллер у Леонова С.А. видимо другой

[Lukas]

Ну и как работает?
Там же нарисовано 11-12 подключаем 220 в а 4-6 выход 220 а 5 контакт не подключать (если судить по схеме то соединения лишние не нужны все внутри подключено ) если так и есть то при вашем подключении у вас на выходе постоянно 220 в . Уберите перемычку 5-11 а выход на вентиляторы (БП) снимаете с 4 и 6 контакта.На 11-12 только 220в и фазу на 11 (желательно)
Да еще термодатчик если металлический то в термотрубку его  конец заплавить а трубку прогреть второй конец трубки выше уровня воды.

А термотрубка это кто и где ее достать. Датчик вроде специальный для аквы, но смущает герметизация, планирую дополнительно обработать герметиком

[evgenVST]

5-6 это контакты реле в данный момент они разомкнуты а при срабатывании контроллера замыкаются ( по крайней мере по схеме так ).

[evgenVST]

А термотрубка это кто и где ее достать. Датчик вроде специальный для аквы, но смущает герметизация, планирую дополнительно обработать герметиком

Термотрубка используется для обжима проводов ( соединений) при нагреве она сжимается продается в электромагазинах , нужно подобрать диаметр что бы датчик прошел ниже датчика оставляем сантим а выше чтоб за уровнем воды было и нагреваем ( я грел зажигалкой) только без фанатизма что бы только обжала а не загорелась , нижний конец греем посильней что бы плавится начал и пассатижами сжимаем  сек на 15-20 пока не склеится.

[evgenVST]

Спасибо за участие, сам думаю правильно ли подключил, НО:
1. Все работает, автоматика срабатывает!
2. Посмотрите внимательно схему на обороте контроллера. К 6 входу ничего не подключается!!!
Я так понимаю он замыкает цепь при достижении порога температуры и в результате питание подается на розетку.

Я не прав?

Автоматика и будет срабатывать вы же питание на контроллер подали .

А на розетку (вентилятор ) питание при превышении заданной температуры подается ? ( судя по тому как вы подключили и по схеме там вообще не  должно быть  напруги при любом режиме контроллера ).

[evgenVST]

Автоматика и будет срабатывать вы же питание на контроллер подали .

А на розетку (вентилятор ) питание при превышении заданной температуры подается ? ( судя по тому как вы подключили и по схеме там вообще не  должно быть  напруги при любом режиме контроллера ).

Посмотрел схему в начале темы на инструкции по ней получается что управляющие контакты 4-5 на замыкание и  5-6 на размыкание ( хотя по схеме на контроллере 5-6 на замыкание   ) если смотреть по инструкции то на управляемую розетку выходы 4-12 а подача 220 в 11-12  и перемычка между 11-5  что у вас и сделано сбило с толку схема на контроллере  ​

[Lukas]

Посмотрел схему в начале темы на инструкции по ней получается что управляющие контакты 4-5 на замыкание и  5-6 на размыкание ( хотя по схеме на контроллере 5-6 на замыкание   ) если смотреть по инструкции то на управляемую розетку выходы 4-12 а подача 220 в 11-12  и перемычка между 11-5  что у вас и сделано сбило с толку схема на контроллере  ​

Т.е. получается сделано все правильно?
На 4 подается постоянно ток от 12
На 5 от перемычки из 11 если цепь замыкается от 6 при срабатывании условия

Так?

[evgenVST]

220 подаем на 11-12 ставим перемычку между 5 и 11  розетку подключаем один контакт к 4 второй к 12.

На 4 ток подается с 5 при замыкании контакта реле ( срабатывании контроллера).

На 6 у вас до срабатывания контроллера постоянно напряжение можно подключить грелку на случай выхода ее из строя (начнет греть не отключаясь ) то контроллер ее вырубит но сомневаюсь что контакты реле выдержат мощность грелки .

[Lukas]

220 подаем на 11-12 ставим перемычку между 5 и 11  розетку подключаем один контакт к 4 второй к 12.
На 4 ток подается с 5 при замыкании контакта реле ( срабатывании контроллера).
На 6 у вас до срабатывания контроллера постоянно напряжение можно подключить грелку на случай выхода ее из строя (начнет греть не отключаясь ) то контроллер ее вырубит но сомневаюсь что контакты реле выдержат мощность грелки .

Согласен. Почитав тему мини-немо где заглючила грелка тоже думаю как ее обезопасить, но на этот хлюпенький китайский контроллер ставить опасно.
Так всетаки у меня подключение правильное?
