Сообщений в теме: 289

[DNK]

У игольчатых радиаторов игла работает лучше чем ребро у ребристого радиатора. Игла обдувается со всех сторон конвекционными потоками воздуха, а ребро - нет.

[Александр Авдеев]

Роман, потрясающе, конечно!

Аня.... а что тебя ТАК потрясло?

[garfild]

скажите а можно на игольчатом радиторе И-150 разместить две сборки?

[Манюня]

Аня.... а что тебя ТАК потрясло?

Достойность исполнения светильника.

[balabollng]

Достойность исполнения светильника.



Честно сказать, я тоже не в полном восторге от реализации. Нет не потому, что я что-то сделал некачественно. Тут как раз нет вопросов. Более того, я оставил кое-что на память в самом светильнике, если с ним не дай Бог случится что-то неприятное, то это гарантия того, что я исправлю проблему. Конечно в рамках гарантий от поставщика комплектующий.



Сам светильник делался по всем рекомендациям поставщика комплектующий. Вплоть до того, что БП для него был куплен за 5000 руб!



Но, я делал то, что скажем так, делают все. Не будем "палкой тыкать в трупп" но эту технологию уже используют в Питере. Просто не на комплектующих DNK.



Но в любом случае я очень и очень рад, что заказчик доволен!

[komrad.gorba4ew]

Собираюсь начать сборку светильника.должно получится что то подобное, как у автора темы.Тут действительно придумать что то более простое и элегантное трудно. Уже давно есть  и заводские светильники примерно в таком исполнении. так что ни какого плагиата.

Неожиданно столкнулся с небольшой проблемой, которая на работе светильника ни коим образом не отразится, но эстетическая сторона немного пострадает.

Дело в том, что высота светодиодной сборки вместе с установленным рассеивателем= как я померил-15мм. и высота нового контроллера и 2х драйверной сборкиV1.0M = 15,3мм. От того и получается, что закрыть контроллер, драйвера и прочие "кишки" под стекло например, так чтобы СД сборка с рассеивателем была за под лицо со стеклом, как у автора темы, не получается. Стекло просто упирается в контроллер и  2х драйверные сборкиV1.0M и СД сборка с расеивателем получается как бы утопленная вглубь на толщину стекла. Смотрится это уже не так эстетично как у топикстартера.

Ели бы корпус рассеивателя был чуть выше на 2-3 мм чем контроллер и драйверные сборки-то такой проблемы просто не было бы.Тут у Димы надо спросить, можно ли увеличить высоту рассеивателя?

У автора темы судя по его фоткам светильника, такой проблеммы не возникло. Предпологаю, что он использовал контроллер и драйверные сборки более ранних версий. они имеют меньшую высоту.

[DNK]

Вариантов три.
1. Сделать выемки в радиаторе под электронику.
2. Нарастить высоту рассевателя колечком. Сначала ставится оно, а сверху - рассеиватель.
3. Найти фурнитуру для потолочных светильников, которую надеть на рассеиватель, она же закроет и края отверстия под рассеиватель - на форуме уже так делали.

[komrad.gorba4ew]

"Великие умы мыслят одинаково"

Именно это я собирался применить. Пока обдумывал варианты. Смущал второй.Раз выговорите что так можно и на свет это не повлияит, то наверное это проще всего.Но лично мне больше нравится первый.Нужно выбрать 3мм в подошве радиатора. Благо толщина 6мм это позволяет.А для контроллера и драйверных сборок думаю хватит оставшихся 3мм для охлаждения.

[balabollng]

Че-то вы усложняете

Я вырезал отверстия для "тугого" входа колец расеивателя в акрил. Вставил их и изнутри проклеил. Все. Дальше крышка просто накрывается.

[komrad.gorba4ew]

То есть кольцо рассеивателя не достает до СД сборки?Это действительно самое простое решение.Если конечно не преследуется цель-сделать самый тонкий светильник.

[balabollng]

До самого тонкого ему очень и очень далеко. Поэтому, гонка за 2мя мм считаю излишней.

Понимаете, при сборке, Вы сами сталкнетесь с проблемой точной посадки колец в отверстия. И если не сделаете так как я, начнется танец с бубном в попытке попасть всеми кольцами во все отверстия.

Я же ставил для себя еще и цель сделать рассеиватели идеально в роаень крышке. А это возможно только путем сборки крышки, а затем ее установки.

Ну и еще один момент. Хотите, чтобы удалось с первого раза все - пользуйтесь программами моделирования. Я использую AutoCAD.

[komrad.gorba4ew]

Цель у нас одна.а технологии и возможности исполнения конечно же могут отличатся.

Все выше указанные проблемы может с легкостью решить станок  ЧПУ. Да под него нужно чертеж с размерами и это залог точности.

Тоже хочу  рассеиватели идеально в роаень крышке. Здесь то как раз все просто. Просто нужно посчитать и подобрать толщину,используемого материала. Ваша идея подкупает еще тем, что не нужно клеить рассеиватель к СД сборке(меньше шансов измазать все клеем).

А я сегодня фрезернул углубление в радиаторе под драйверные сборки и контролер.Теперь места для маневров стало больше.

[balabollng]

Прошло пол года, как светильник в полете.

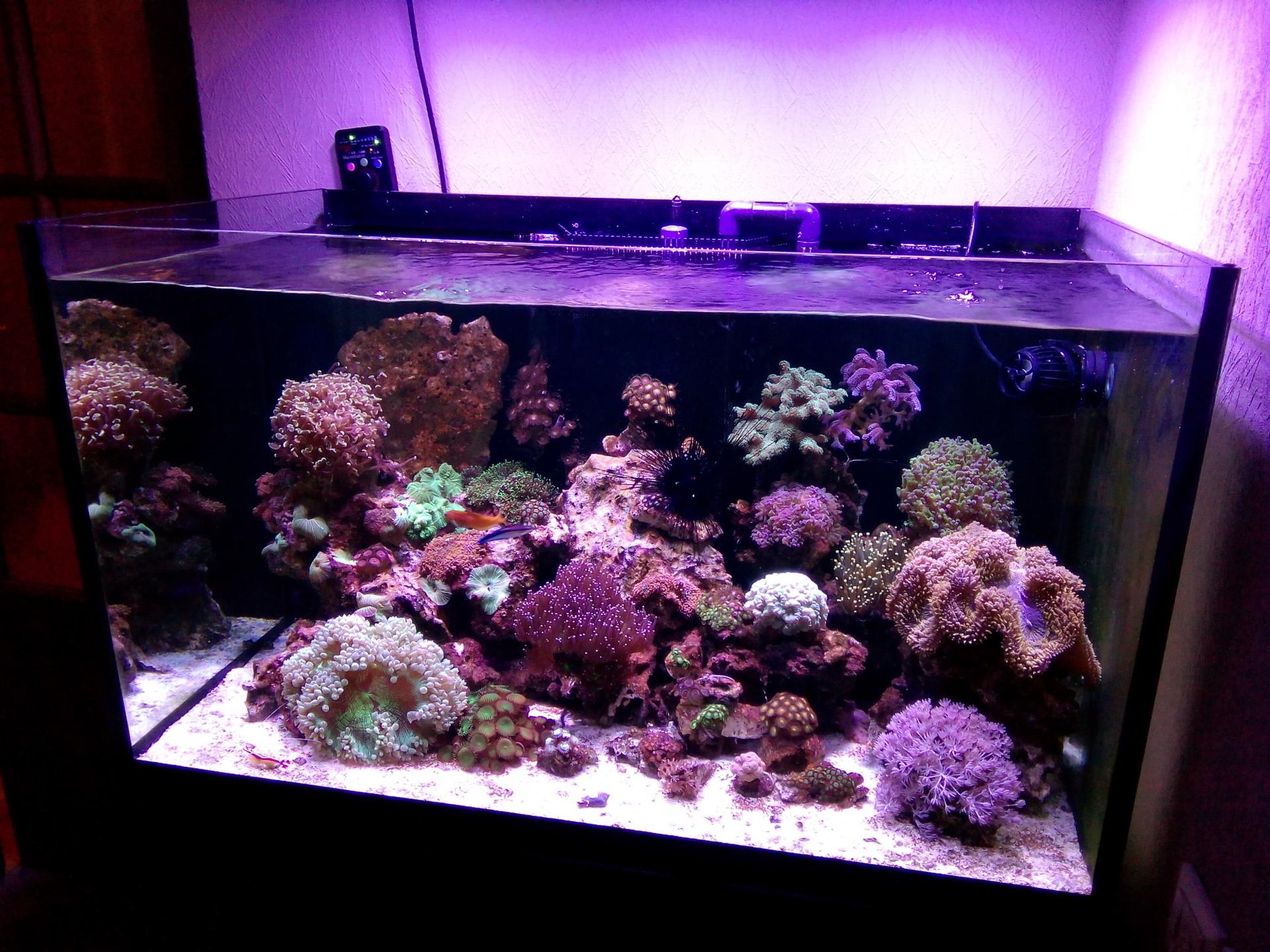

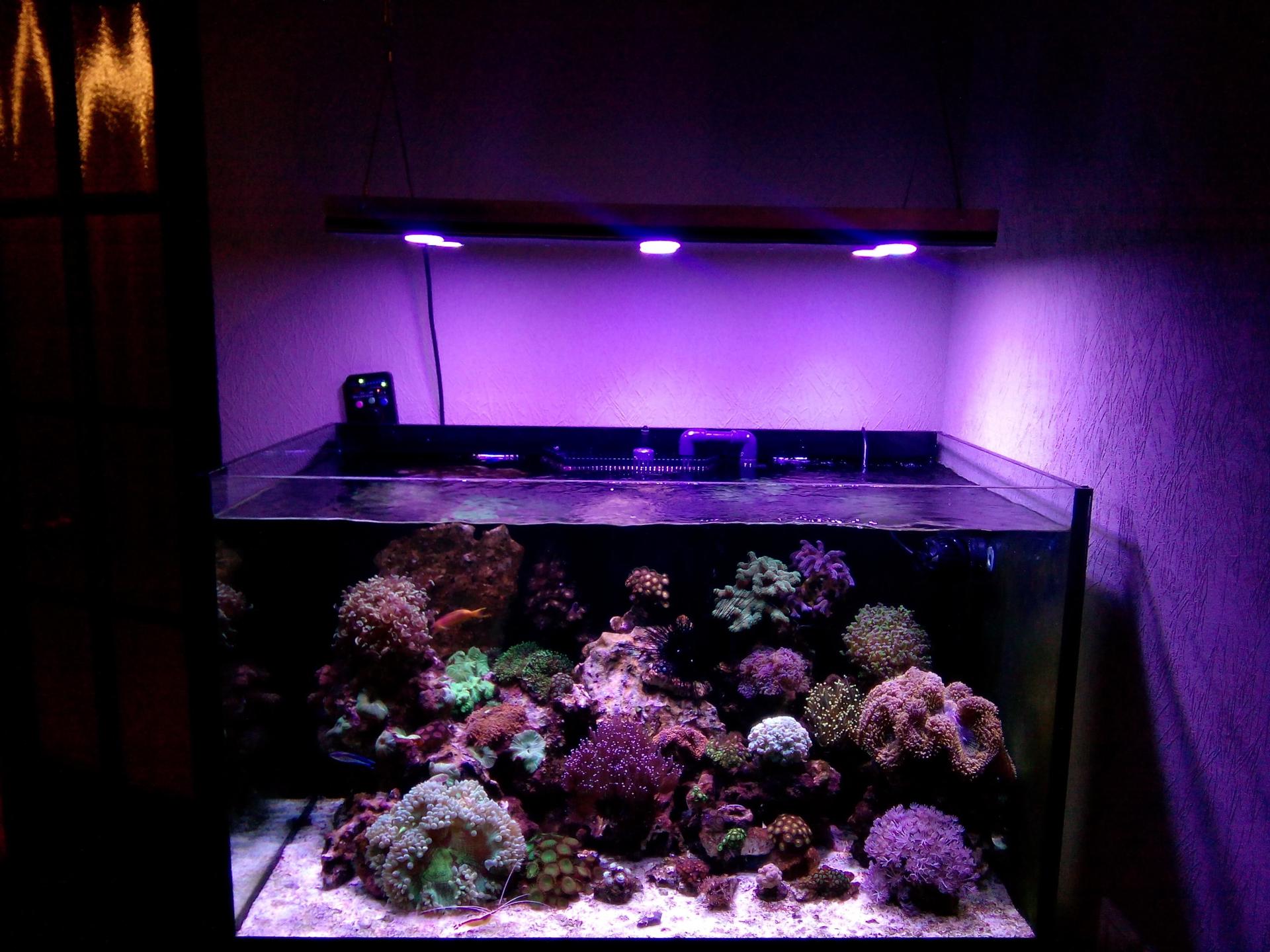

Многие критики просят продемонстрировать успешные банки на сборках DNK. Демонстрирую:




Хочу подчеркнуть, что не только свет в банке должен быть хорошим, но и все остальное для такого успеха. Но свет, конечно, является ключевым фактором!

Светильник также показал себя с лучшей стороны и теперь, пожалуй, я могу делать такие же по заказу

[DNK]

Спасибо, Роман. Аквариум аккуратный и пригожий



Приятно что отчетливо видно как работает оптика - свет уходит на стену в минимальном количестве!

[komrad.gorba4ew]

А на какой высоте подвешен светильник?

[balabollng]

Если я правильно помню - 30 см.

[alex-pro63]

Роман, замечательная конструкция. Не надо скромничать.



Какие настройки по каналам?

И попутный вопрос. Справа сверху календрум фиолетовый. Почему он растёт "вниз"? У меня такая-же беда. Кораллы растут вниз.

[balabollng]

Спасибо





У меня жестких нет, поэтому оценить не могу. Я не отметил, что они вниз растут... очень распушенные были.



Свет сбалансированный был, почти все каналы на одном уровене, белый чуток пониже и красный не более 7%. Днем 90% мощности освещения.

[JIyuc AJIb6epmo]

Роман если я правильно понял,  блок питания отдельно от светильника или его тоже там уместили?

[balabollng]

Блок отдельно.
