[Sergey-1]

shakalby а ты шилд v2,2 перепаял правильно?

Прикрепленные изображения

•

[shakalby]

Привет Сергей, как раз таки это не правильная пайка шилда, перепаял по другому, все заработало! распиновка правильная, но паять нужно по другому, до пятаков, делал разрыв и паял до разрыва, на самой плате.

[vovast555]

Всем доброго дня!!!

собрал контроллер спустя долгово перерыва но есть проблема не видит датчики температуры просто не находит ни одного может кто подскажет в чем может быть проблема

[kardasei]

По моему этот бутерброд , который неизвестно куда прятать, уже давно не актуален.

[Igor "Boroda"]

 в чем может быть проблема

В чём угодно, учитывая отсутствие данных   Нерабочий датчик, неправильное подключение, не туда подключение, отсутствие резистора, не туда резистора, не того резистора.

Если выложите подробное фото и схему -будет проще помочь, а, в общем случае, подключите только один датчик, залейте простейший скетч с выводом в сериал и добейтесь работы.

[Igor "Boroda"]

Привет Сергей, как раз таки это не правильная пайка шилда, перепаял по другому, все заработало! распиновка правильная, но паять нужно по другому, до пятаков, делал разрыв и паял до разрыва, на самой плате.

Это абсолютно "правильная пайка шилда" Это вариант для людей с большими руками/большими паяльниками/перестраховщиков/ без навыков микрохирурга  .

Паяется как на рисунке, а выводы 2-7 на шилде выкусываются/выпаиваются. Сигнал для драйверов берётся непосредственно с ардуины.

[vovast555]

Подключал один на А15+5v резисор 4.7 с сигналом и плюсом датчика не видит датчиков 5 перепробывал результата нет

[Igor "Boroda"]

 залейте простейший скетч с выводом в сериал и добейтесь работы.

Это вы сделали?

[vovast555]

Нет не делал буду дома проверю

[vovast555]

Буду дома попробую

[vovast555]

все решилось резистор не другой поставил все заработало всем спасибо

[king]

Здравствуйте!!!

Жила у меня ардуинка долго, но в один момент отказала. Купил новую, залил скетч 166PWM. Вроде всё встало, но нет рассвета заката. Графики каналов отсутствуют. Как Их настроить не могу вспомнить и найти.

Прошу подсказки.

[Igor "Boroda"]

Залезть в настройки цвета каналов - они по умолчанию вроде  были чёрного цвета . Может достаточно сбросить настройки.

[king]

Залезть в настройки цвета каналов - они по умолчанию вроде  были чёрного цвета . Может достаточно сбросить настройки.

Цвета присваиваются, нет графиков включения каналов и не работает настройка сетора времени по каналам. Что за глюк не могу понять.

[Igor "Boroda"]

 не работает настройка сетора времени по каналам.

В чём заключается "не работа"? Не выставляются уровни, не переключаются сектора, не запоминает настройки?

Давайте и фото проблемных меню заодно уж.

[king]

День добрый!!!

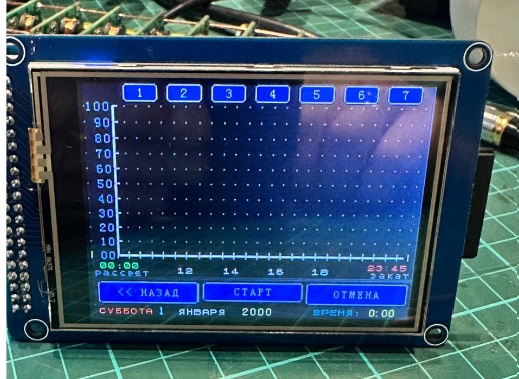

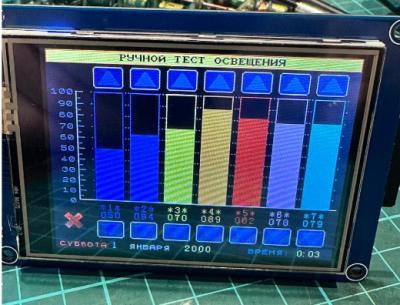

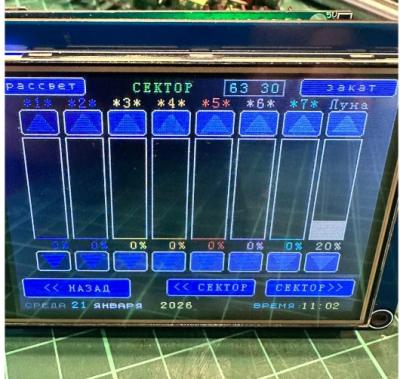

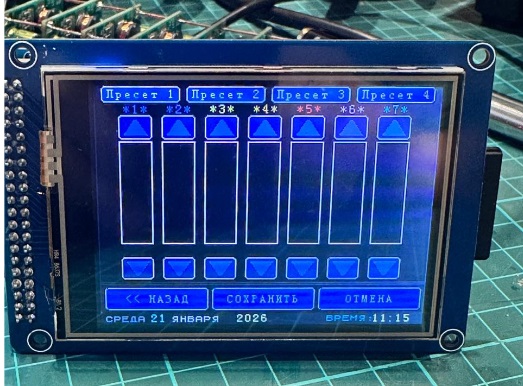

Проблема следующая. Загрузил прошивку в мегу. На дисплее всё отображается. Яркость каналов в ручном режиме регулируется. Нет графиков каналов. Не устанавливаются уровни каналов в секторе времени. Регулируется там только луна, остальные движки не реагируют. Также не реагируют движки в записи пресетов.

 Не пойму как пристегнуть картинки.

Есть вопрос по IDE ардуины, но надо показать.

[king]

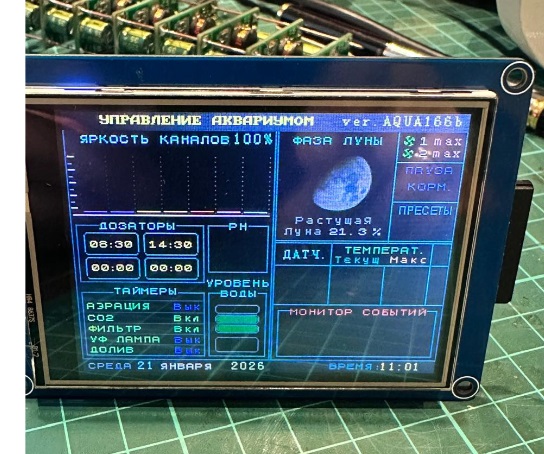

Нашёл как. Картинки к предъидущему сообщению. Пробовал залить и AQUA200. Результат тотже.



Прикрепленные изображения

•
•
•
•
•

[king]

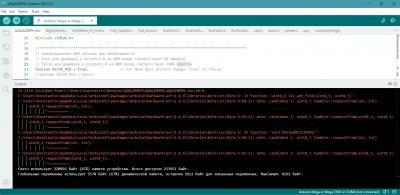

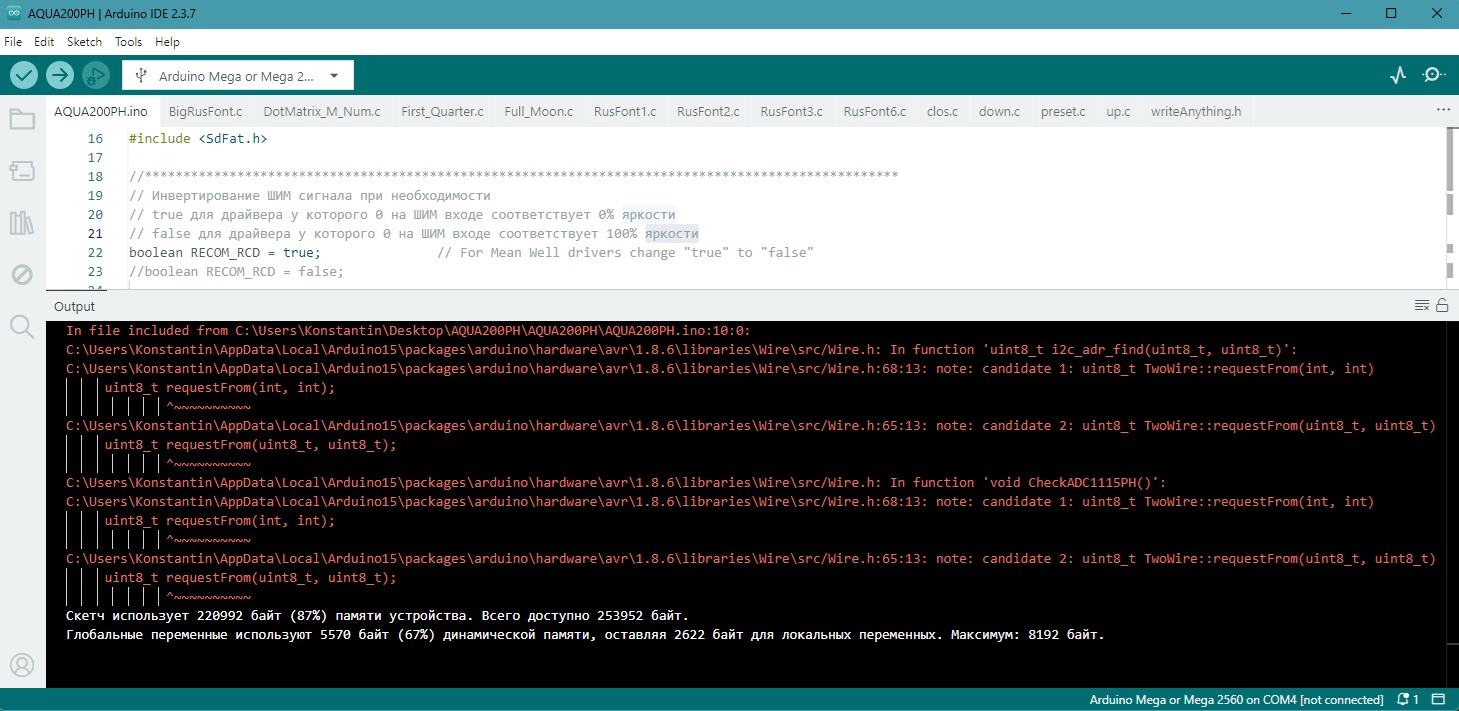

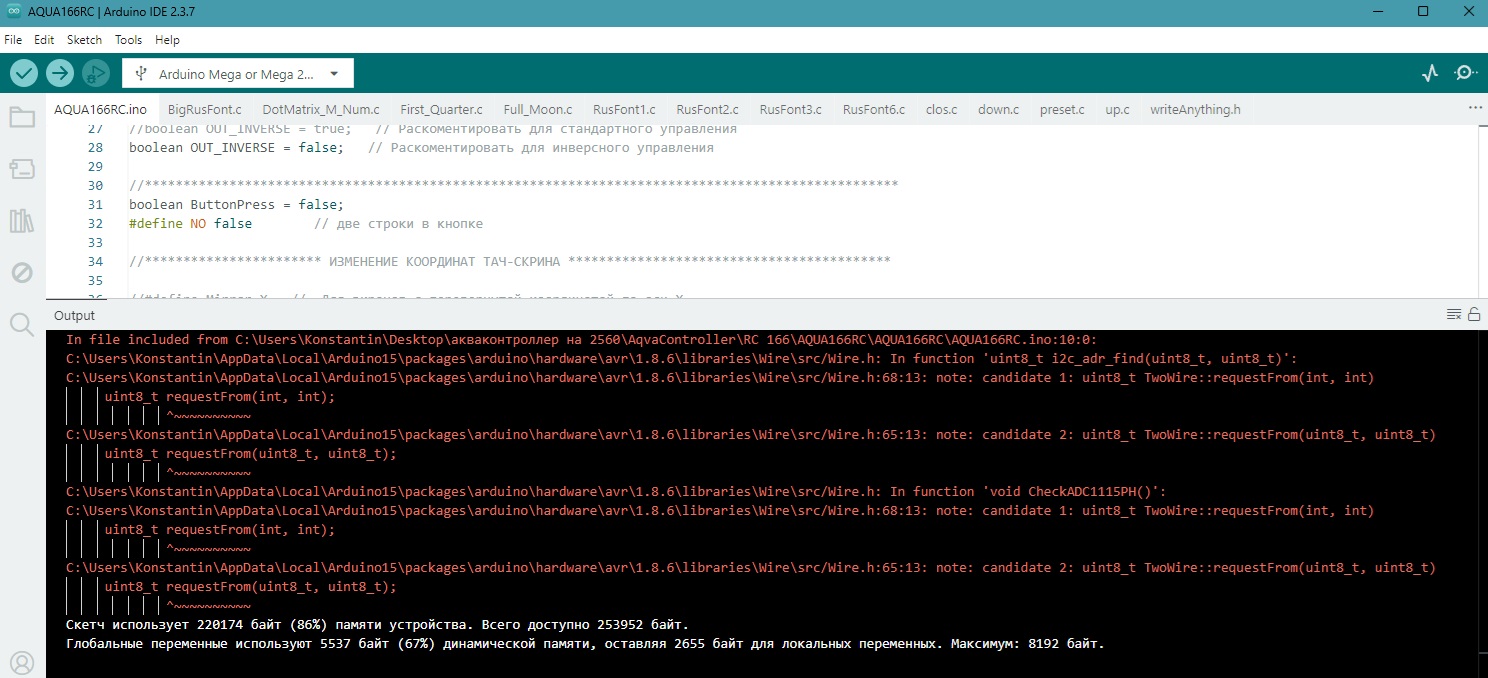

Вопрос по IDE, на что ругается? Так как я ни разу не программист не могу понять, что не так. Хотя вроде как компилируется. Две разные версии прошивки на картинках.

Может здесь где собака зарыта?



Прикрепленные изображения

•
•

[Igor "Boroda"]

Ну предупреждения в листинге не шибко страшно(раз уж скомпилировалось), скорее всего конфликты версии библиотек.

А отсутствие графиков, как вариант, связано с датчиками температуры. В своей версии я вроде поправлял для корректной работы (чего конкретно  уже не помню), а в оригинале были глюки из-за отсутствия какого-то.

[Igor "Boroda"]

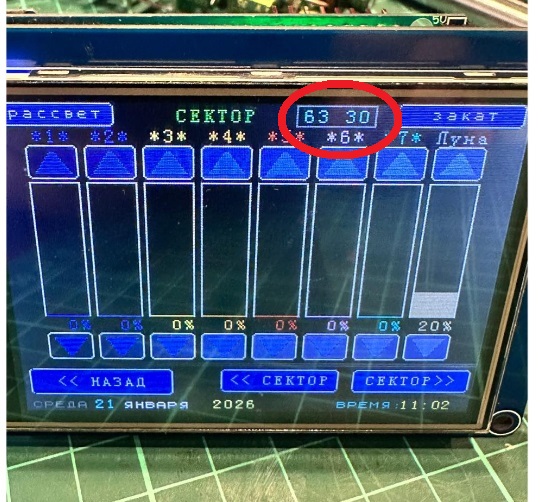

"Ето шо такое?"(с)



Сбросьте настойки не используя бэкап.
