Прямой автодолив "Осмос менеджер". Бета тестирование.


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 155

#1 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 02:19

*
Популярное сообщение!

Добрый день, уважаемые моряки и морячки. Хочу дать немножко информации о продвижении по проекту осмосного прямого автодолива со сливом хвостов и защитой от перелива. Кодовое название "Осмос Менеджер".
Разрозненная информация по нему имеется на форуме, но пришло время показать и " дитятко".

Итак:
Проект двигается, первая пилотная партия устройств изготовлена и в данный момент проходит тестирование у нескольких форумчан.
В кратце поясню еще раз смысл данного устройства:
Основную идею можно описать как попытку изготовить устройство, которое избавит аквариумиста от емкости для осмоса и стандартного автодолива, позволит максимально безопасно и полностью автоматически подливать воду в самп и/или бочку для засола напрямую. Причем осмосная уствановка может находиться достаточно далеко от аквариума и будет связана с ним одной только 5 мм пластиковой трубочкой без датчиков и проводов. При этом устройство заботится о максимально чистой подаче воды и максимальной экономии деиноизационной смолы путем автоматической промывки мембраны, слива хвостов и интервальной подачи осмоса в самп. Имеется несколько дублирующих уровней защиты от перелива, основанных на разных физических принципах.
Система может доливать напрямую, в емкость автодолива(если хочется :)) и в бочку для засола одновременно.
Сейчас идет активное тестирование форумчанами конкретной реализации серийного устройства. Штучные предыдущие прототипы показали свою эффективность , надежность и простоту в эксплуатации. Их недостатком была высокая цена и жестко заложенная программа. Новое устройство легко управляется и при необходимости снабжантся новой прошивкой за одну минуту.

С удовольствием отвечу на вопросы и справедливую критику.
  • Яна, Aleksandr P., Леонов С.А. и 21 другим это нравится

#2 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 21 Апрель 2016 - 06:48

А чем оно отличается от стандартного китайского блока управления осмосной установкой? Стоит копейки, функции - промывка мембраны после включения, затем набор воды, при большом объеме набора периодически включается промывка, если подключен проточный ТДС-метр выдает ошибку и останавливается при превышении максимального значения и естественно отслеживает давление на входе и выходе.


  • rusgum это нравится

#3 cutmagister

cutmagister

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 338
  • Меня зовут:Alexey
  • Откуда:Красногорск

Отправлено 21 Апрель 2016 - 07:55

Антон, нет слов, молодца! Хочу себе такой.

#4 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 08:23

А чем оно отличается от стандартного китайского блока управления осмосной установкой? Стоит копейки, функции - промывка мембраны после включения, затем набор воды, при большом объеме набора периодически включается промывка, если подключен проточный ТДС-метр выдает ошибку и останавливается при превышении максимального значения и естественно отслеживает давление на входе и выходе.

Прочитайте повнимательнее пожалуйста. Этот прибор изначально расчитывался для применения в морском аквариуме. С учетом всех "тягостей и лишений" обычного моремана. Например - вы нигде не получите автоматический слив хвостов перед тем, как подать воду на смолу и дальше, в самп. Подача осуществляется циклами. В каждом цикле производится сначала подготовка мембраны, промывка, слив хвостов, и только затем долив. Долив с контролем протечек также не умеет делать китайский блок. Как и мониторить время долива и факт закрытия того же китайского поплавка. У них поосто цели другие.
Известный всем спектрапюр за немалые деньги тоже делает только промывку мембраны. Хвосты, вовремя сброшенные в канализацию , приводят к кратному увеличению рабочего срока смолы, тем самым, постепенно окупается сам прибор. Контроль тдс легко добавляется сюда готовый. И делает процесс еще более наглядным. В планах есть идея встроить измерение TDS прямо в алгоритмы промывки и слива хвостов. Тогда система будет сама подстраивать время промывок. Но я никак не найду выход на производителя тех самых мелких пластиковых сенсоров для осмоса, которые втыкаются в стандартный тройник JG1/4. Все что я видел, это готоаые тдс измерители, дешевые с комплектом датчиков. Но сами датчики по вменяемой цене не нашел. Там всего два штырька из нержавейки в пластиковом стаканчике.
  • perchikbest и lexx8691 это нравится

#5 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 21 Апрель 2016 - 08:29

Вот теперь понятней :)

В планах есть идея встроить измерение TDS прямо в алгоритмы промывки и слива хвостов. Тогда система будет сама подстраивать время промывок. Но я никак не найду выход на производителя тех самых мелких пластиковых сенсоров для осмоса, которые втыкаются в стандартный тройник JG1/4



Было бы отлично, постараюсь найти вам датчики, где то встречал.



#6 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 21 Апрель 2016 - 08:38

Такой датчик? https://world.taobao...0.KTKLrh#detailС доставкой получится около 130 рублей.



#7 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 08:45

Вот теперь понятней :)
Было бы отлично, постараюсь найти вам датчики, где то встречал.

Буду рад помощи. Я встречал всего пару предложений по цене ... 25 долл. При том, что готовый ТДС метр простой , вместе с этими датчиками стоит 55 долл. Мне нет смысла конкурировать с китайским ширпотребом. Они ценой забьют любого. Проще добавить их измеритель в осмос, если хочется. Вкусняшек чуть меньше просто будет. Я шью "костюм на клиента". Я пробую делать системы максимально заточенные под аквариумное использование, с учетом опыта и пожеланий самих аквариумистов. Стоимость здесь складывается по другому. Кстати - как пример , данный прибор делается мной полностью самостоятельно, вручную. От инженерных расчетов, схемотехники и сборки плат, до изготовления передней панели и резки корпусов. Код для микропроцессоров раньше сам тоже писал, сейчас очень в этом помогает один из форумчан.
Но прототипом послужили обстоятельный разбор и рекомендации от Александра1975, когда он заказывал под себя штучное изделие. Тот прибор был дороже и без алгоритмов контроля протечек, но верой и правдой служит заказчику уже почти год.
  • Bob это нравится

#8 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 08:48

Такой датчик? https://world.taobao...0.KTKLrh#detailС доставкой получится около 130 рублей.

Хмм... Похож, кстати. На тао я не смотрел, по причине незнания китайского, да и партии там обычно "контейнерного" размера. Спасибо большое. Попробую копнуть глубже. Алиэкспрес и ибей обычно использую.

#9 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 21 Апрель 2016 - 08:58

На тао как раз розница, опт можно посмотреть на алибабе  и 1688.com, но там большой выйгрышь в цене будет на партиях от 1000 штук.

На тао можно всегда поговорить о скидке ;) А на алиэкспрессе для производства покупать комплектующие гиблое дело  :negative:  Пишите в личку, помогу найти комплектуху на ваше устройство. Для примера SS310 беру по 1 рублю, резисторы по 30 копеек :)

Вот вам страница поиска с вариантами.



#10 Luwa

Luwa

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 222
  • Откуда:Москва, Строгино

Отправлено 21 Апрель 2016 - 10:08

Я в очередь на готовое изделие! :danced:



#11 Simbioseg

Simbioseg

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 622
  • Откуда:Москва

Отправлено 21 Апрель 2016 - 10:15

Не совсем понятно, как работает долив? Каким образом происходит определение необходимого уровня?

Я в очередь. Готов хоть щас (сегодня) приобрести.

#12 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 11:38

Не совсем понятно, как работает долив? Каким образом происходит определение необходимого уровня?

Я в очередь. Готов хоть щас (сегодня) приобрести.

В систему заложены несколько способов контроля уровня и контроля перелива для разных случаев применения. Сейчас отрабатывается самое хитрое решение, состоящее из комбинации нескольких простых.
А именно:
если аквариумисту удобно разместить осмос подальше от аквариума, то он заинтересован минимизировать количество соединений между осмосом и сампом или бочкой. То есть трубочку с водой провести все таки придется, а вот никаких проводов не потребуется. Простой и надежный механический поплавок позволит точно отмерить уровень долива. Это первый простой элемент. А вот на стороне осмоса стоит контроллер, который наблюдает за давлением в трубочке, ведущей к поплавку в сампе. Как только поплавок закроется, система получит сигнал с датчика давления и обесточит клапан долива воды. Тем самым он заблокирует подачу в самп вторично. Это второй простой элемент. Если в заданный интервал долива сигнал давления(поплавок закрылся) не поступит, то система блокирует в третий раз подачу принудительно и начинает пищать, требуя внимания хозяина. Это третий простой способ контроля. И четвертый, очень оригинальный способ защиты от протечки , может быть добавлен в параноидальных случаях - это специально сконструированный для осмосов клапан защиты от протечки воды на пол. Он дешев, надежен и не требует никаких электронных устройств и батареек. Работает по принципу тампакса. Ставится на любую осмосную систему в разрыв трубки с подаваемой водой. Прессованая ватная таблетка, всасывает малейшее количество воды с пола и тут же механически блокирует источник воды на подачу.

Для более простых случаев, например, при нахождении осмоса рядом с аквой достаточно использовать просто поплавок или, наоборот, обойтись без него, используя стандартный электрический, оптический или емкостной сенсор, применяемый в любом аквариумном автодоливе.
Вот здесь на фото видна как раз вся система клапанов и датчиков. В самп идет голая трубочка в 5мм диаметром. На сегодня уже больше двух месяцев работает система с длинной трубки подачи в 20метров у одного из форумчан.

А вот тот самый хитрый "тампакс" клапан:
  • AlexM и avfv это нравится

#13 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 11:39

На тао как раз розница, опт можно посмотреть на алибабе и 1688.com, но там большой выйгрышь в цене будет на партиях от 1000 штук.
На тао можно всегда поговорить о скидке ;) А на алиэкспрессе для производства покупать комплектующие гиблое дело :negative: Пишите в личку, помогу найти комплектуху на ваше устройство. Для примера SS310 беру по 1 рублю, резисторы по 30 копеек :)
Вот вам страница поиска с вариантами.

Отписал в личку. Зарегестрировался, но не проходит карта не резидетна китая.

#14 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 276
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 21 Апрель 2016 - 12:03

А вот тот самый хитрый "тампакс" клапан:

Он одноразовый?

Или можно разобрать и заменить или высушить "таблетку" и восстановить работоспособность.


Сильные выживают в одиночку.

Слабые жмутся к толпе.


#15 Luwa

Luwa

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 222
  • Откуда:Москва, Строгино

Отправлено 21 Апрель 2016 - 12:06

Если они могут выставить счет/инвойс, то можно оплатить банковским переводом (могу посодействовать), но тут конечно есть риск если возникнут проблемы с поставкой, это не ПэйПал, претензию не напишешь :(



#16 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 21 Апрель 2016 - 12:13

Он одноразовый?

Или можно разобрать и заменить или высушить "таблетку" и восстановить работоспособность.

Там сменный элемент стоит.


  • Andrey66 это нравится

#17 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 12:42

Он одноразовый?
Или можно разобрать и заменить или высушить "таблетку" и восстановить работоспособность.

Естественно меняется только таблетка. Одним движением. Этот клапан - последний ультиматум. Есть вода- блокировка воды. Пробовал и сушить таблетки. Тоже работает. Но сушить долго.
  • lexx8691 и Andrey66 это нравится

#18 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 12:44

Если они могут выставить счет/инвойс, то можно оплатить банковским переводом (могу посодействовать), но тут конечно есть риск если возникнут проблемы с поставкой, это не ПэйПал, претензию не напишешь :(

Спасибо, вроде платеж прошел. Теперь с карго повоюем...

#19 Abelavin

Abelavin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 731
  • Меня зовут:Антон
  • Откуда:Moscow

Отправлено 21 Апрель 2016 - 13:47

В личку пришло много вопросов по подключению и комплектации. Отвечу здесь, чтобы внести ясность. Вот на этих фотографиях как раз видно, что в ходит в минимальный комплект - блок управления, блок питания и кабель подключения.
Кто хочет сэкономить - беоет его и сам ставить свои клапан и датчики.
Если не охота это искать на ибеях, то можно взять готовый комплект из трех клапанов, датчика давления. Тогда переделка осмоса занимает 15 минут. Если же вы хотите решение под ключ, то можно заказать осмосную установку с предустановленной системой. c6225adadef9da3ac4e442fa0ad4cd75.jpg78fde3e70930ec42fe04c0baa7f209c4.jpg26d0f34854414477c3496f7837820a66.jpg
  • AlexM, Кузнецов Михаил, basopotam и еще 1 это нравится

#20 mixzt

mixzt

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 3 144
  • Меня зовут:Михаил
  • Откуда:Ивантеевка, МО

Отправлено 21 Апрель 2016 - 22:36

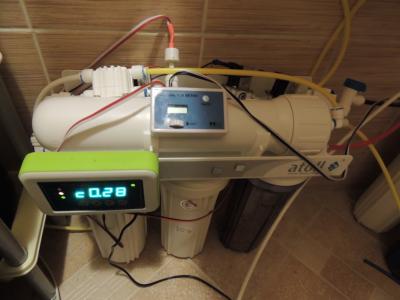

Как то так, тестовая эксплуатация



DSCN2812.JPG DSCN2813.JPG
