Сообщений в теме: 26

[С.Ю.]

Вот многие знают и видели как в новых автомобилях плавно включается и выключается свет в салоне или подсветка приборной панели.

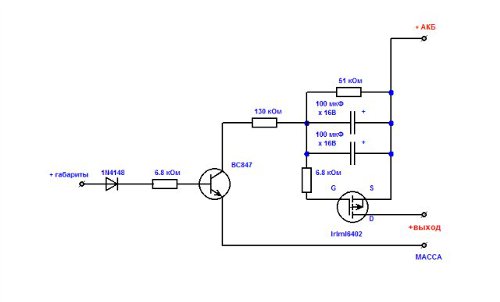

Это не сложно и есть куча схемок в интернете на основе конденсатора.
Вот я и подумал, если между драйвером и цепочкой диодов на плюсовой провод поставить такую штучку, но только с кондёром большей мощности, что бы разжигалось не за 5 секунд, а около полу часа, возможно такое или нет?

Прикрепленные изображения

•

[Oleg]

мне кажется, что все давно придумано, лично мои светильники могут плавно разгораться хоть целый день))

[С.Ю.]



мне кажется, что все давно придумано, лично мои светильники могут плавно разгораться хоть целый день))


Ну если через димируемые драйвера, тогда понятно, а как сделать по предложенной схеме, у Вас есть решение?

[oleg_il]

Вот я и подумал, если между драйвером и цепочкой диодов на плюсовой провод поставить такую штучку, но только с кондёром большей мощности, что бы разжигалось не за 5 секунд, а около полу часа, возможно такое или нет

Увы, нельзя. Нужны тем или иным способом диммируемые драйвера.

[С.Ю.]



Увы, нельзя. Нужны тем или иным способом диммируемые драйвера.


А можно подробнее, почему нельзя, вроде как по видео, лента светодиодная расжигается?

[Starcomputer]


А можно подробнее, почему нельзя, вроде как по видео, лента светодиодная расжигается?

Потому что мощные светодиоды регулируются током, а не напряжением. Это не лента.

[oleg_il]

Если вкратце, то лента светодиодная управляется напряжением 9-12в (а резистор который задает ток диодов постоянен и находится внутри ленты) и от этого меняется яркость.

По закону ома ток = напряжение / сопротивление. Ну и мощности тут совсем небольшие кроме прочего.

Светодиоды в светильнике работают от драйверов, которые регулируют ток диодов, и так устроенны что при любых изменениях в цепи диодов стремятся поддержать заданный ток. А ток у диодов - определяет яркость свечения....



Ну может не совсем внятно обьяснил, как вышло...

[С.Ю.]

Ну я так и понял, что если снизить напряжение на плюсовом проводе драйвера, то диоды просто погаснут.

[Starcomputer]

Ну я так и понял, что если снизить напряжение на плюсовом проводе драйвера, то диоды просто погаснут.

Не погаснут, но это не метод управления. Это как тормозить машину переключением скоростей, а не педалью тормоза.

При изменении напряжения на драйвере он все равно до последнего будет пытаться выдать на светодиоды необходимый ток, вплоть до минимального рабочего напряжения драйвера. Если снижать напряжение дальше, то сам черт не знает что будет.

[antil]

Есть токовые аналоговые драйвера, которые управляются напряжением (их недостаток - КПД хуже, чем у импульсных). С ними такой фокус может и пройти (для реализации нужны очень качественные конденсаторы и операционники, если нарастание тока линейное).

Если драйвер импульсный с управлением ШИМ, то практически с этим фокусом лучше не заморачиваться.

[С.Ю.]

Мне три месяца назад тоже говорили, что красный диод филлипс нельзя подключить на БП 2,5В что бы он горел на 200 мА, однако всё оказалось реальнее, я подключил на БП 2,8В 1200мА и всё в порядке он прекрасно работал целый месяц и горел на 210мА, потом я его отключил за ненадобностью.

[Starcomputer]

Мне три месяца назад тоже говорили, что красный диод филлипс нельзя подключить на БП 2,5В что бы он горел на 200 мА, однако всё оказалось реальнее, я подключил на БП 2,8В 1200мА и всё в порядке он прекрасно работал целый месяц и горел на 210мА, потом я его отключил за ненадобностью.

Вы меряли при этом ток потребления ? И 0,56 вт это маломощный светодиод.

Дело в том, что у светодиодов отрицательный температурный коэффициент, т.е. чем больше он нагревается, тем ниже его сопротивление.

При стабилизированном напряжении питания и уменьшении сопротивления ток через светодиод будет возрастать, соответственно увеличится излучаемая им мощность, как следствие светодиод будет сильнее греться и далее опять по кругу, пока ток через светодиод не достигнет критического и он не сгорит. Естественно это возможно только в случае нагрева светодиодов. Светодиоды малой и средней мощности практически не греются и данный эффект не наблюдается (как в Вашем случае).

[С.Ю.]

Да это тот самый красный светодиод который стоит в 12-ти диодной матрице DNK

[antil]

Естественно это возможно только в случае нагрева светодиодов. Светодиоды малой и средней мощности практически не греются и данный эффект не наблюдается (как в Вашем случае).

Положительная обратная тепловая связь по напряжению  есть у любых светодиодов, если ток через них не стабилизировать, особенно у маломощных (с их огромным тепловым сопротивлением кристалл-корпус), очень хорошо видно по поведению напряжения на светодиоде (отрицательный ТКН в цепочке ещё и складывается)

Очевидно товарищу повезло, что БП оказался с относительно большим внутренним сопротивлением, может быть оно то ток и стабилизировало, или он загнал рабочую точку диода на участок ВАХ, где у диода сопротивление сотни ом, а не единицы (как при номинальном токе) и он своим высоким внутренним сопротивлением сам себя и стабилизировал.

"Светодиоды малой и средней мощности практически не греются" - я бы так не сказал, их кристаллы  ещё как нагреваются, чего не скажешь про их корпус (что  снижает их надёжность)!!

[Starcomputer]

я бы так не сказал, их кристаллы ещё как нагреваются

Да, согласен

[С.Ю.]

Ну так что, пришли к выводу, что так нельзя сделать или что?

[Starcomputer]

ТАК нельзя. Можно по-другом - сделать ШИМ управление на таймере N555

[С.Ю.]



ТАК нельзя. Можно по-другом - сделать ШИМ управление на таймере N555


а как это?
Нужно опять какие-то новые драйвера покупать?

[Starcomputer]

Нет. Схемку небольшую сделать и подключить ее ко входу LDD-H (LDD-L) или другого готового драйвера с ШИМ управлением.

Вот тут ребята такое пробуют:

http://www.aquaforum...ad.php?t=149021

Вот там в схеме на входе уже можно поставить большой конденсатор, который и даст задержку по включению.

[С.Ю.]

А с таким драйвером номер пройдёт или всё же покупать новые
http://www.satisled....input_p758.html
