Для любителей маленьких шахт


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 41

#21 safsoptus

safsoptus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 814
  • Меня зовут:Денис
  • Откуда:Сургут

Отправлено 06 Февраль 2018 - 08:59

Тур ребер нет

#22 LEWA

LEWA

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 836
  • Откуда:Екатеринбург

Отправлено 06 Февраль 2018 - 08:59

Фитинг кверхногами... в полости ребер нет...5 лет прошло, память замылилась, то, что помню, пишу

#23 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 06 Февраль 2018 - 10:01

5 лет в работе

А можно полный список труб/фитингов?



#24 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 646
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 06 Февраль 2018 - 12:20

Николай, принципиально спрятал напильник... вся фишка в полости этого фитинга

Не понимаю. Можно разрез нарисовать этого места? У меня что-то "не сходится".


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#25 safsoptus

safsoptus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 814
  • Меня зовут:Денис
  • Откуда:Сургут

Отправлено 06 Февраль 2018 - 12:25

Не понимаю. Можно разрез нарисовать этого места? У меня что-то "не сходится".

Присоединяюсь к просьбе. Можно подробней, с чертежами (хоть от руки). Для меня вообще актуально, т. к. в шахте 2 отверстия под 32 и 50 трубу!

#26 prikolno

prikolno

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 468
  • Меня зовут:Сергей
  • Откуда:Москва, Печатники

Отправлено 06 Февраль 2018 - 12:33

Аналогичная схема (возврат в аврийке) стоит и замечательно работает уже лет 6. По мне так это одно из лучших решений.
Посмотрите в этой старой теме. Там есть и принцип и вроде схемы были
https://reefcentral....atcii-op/page-1

#27 LEWA

LEWA

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 836
  • Откуда:Екатеринбург

Отправлено 06 Февраль 2018 - 17:42

Попробую попросить нового хозяина сфотографировать этот узел (место входа возврата в аварийку)

#28 SergeyL

SergeyL

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 3 885
  • Меня зовут:Сергей
  • Откуда:Калининград

Отправлено 06 Февраль 2018 - 18:44

У меня так-же возврат идет сквозь аварийку,

Уже 7-8 лет в эксплуатации, из минусов - довольно быстрое засорение слива, точнее зазара между трубами, по которому идет слив, и , так как соединение труба-в-трубе кдеевое, крайне проблематично его почистить. Так что использовать как аварийку в сухом виде можно, а как "слегка подтекает" - нельзя. Свет в шахту проникает, зазор маленький и еще контакт с воздухом, классический скрабер получится....



#29 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 06 Февраль 2018 - 19:05

Не понимаю. Можно разрез нарисовать этого места? У меня что-то "не сходится".

?

Ни чего там военного нет.






#30 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 646
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 06 Февраль 2018 - 19:07

?

Ни чего там военного нет.



А как с другой стороны уголок вклеен-45 тогда?


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#31 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 646
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 06 Февраль 2018 - 19:17

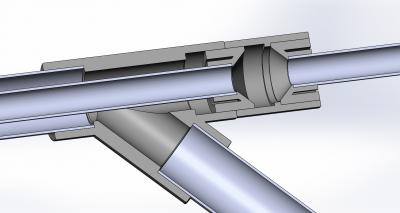

Вот как выглядит разрез этого элемента. Можно в принципе это кольцо не до конца вклеить, а на него снаружи или раструб трубы доклеить или муфту соединительную. :) Но это также будет "хитрость", как и со спиленным колечком в муфте с помощью напильника....



  • lexx8691 это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#32 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 06 Февраль 2018 - 19:19

Ну куда ж мы без кувалды и напильника? :)



#33 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 646
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 06 Февраль 2018 - 19:22

Можно если клеить не на всю глубину кольцо переходное... надеть на торчащую чуть раструб трубы или муфту соединительную... пока давления нет - стерпит...





  • tjay4x4 это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#34 LEWA

LEWA

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 836
  • Откуда:Екатеринбург

Отправлено 06 Февраль 2018 - 19:25

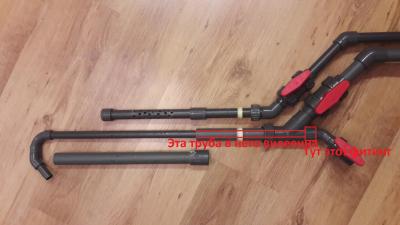

Начало

Прикрепленные изображения

  • IMG-20180206-WA0018.jpg
  • IMG-20180206-WA0020.jpg
  • IMG-20180206-WA0019.jpg
  • IMG-20180206-WA0017.jpg


#35 safsoptus

safsoptus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 814
  • Меня зовут:Денис
  • Откуда:Сургут

Отправлено 07 Февраль 2018 - 20:32

Можно если клеить не на всю глубину кольцо переходное... надеть на торчащую чуть раструб трубы или муфту соединительную... пока давления нет - стерпит...


Т.е. тут 2 переходных кольца и сединительная муфта?

#36 safsoptus

safsoptus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 814
  • Меня зовут:Денис
  • Откуда:Сургут

Отправлено 09 Февраль 2018 - 07:53

Понадобится соединительная муфта, я так понял. Как понять какой внутренний диаметр муфты должен быть, чтоб она стала плотно на переходное кольцо? Блин, поставщики нихрена не пишут размеры изделий для удобства их подбора...[ 16]

Прикрепленные изображения

  • Screenshot_2018-02-09-09-49-02.png


#37 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 646
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Февраль 2018 - 18:53

Т.е. тут 2 переходных кольца и сединительная муфта?

Да.


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#38 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 646
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Февраль 2018 - 18:54

Понадобится соединительная муфта, я так понял. Как понять какой внутренний диаметр муфты должен быть, чтоб она стала плотно на переходное кольцо? Блин, поставщики нихрена не пишут размеры изделий для удобства их подбора...[ 16]

Кажется вы не очень понимаете принципа... Все размеры это наружний диаметр вклеиваемых труб. Т.е. в муфту соединительную-40 как раз впихивается кольцо 40-25 например.


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#39 safsoptus

safsoptus

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 814
  • Меня зовут:Денис
  • Откуда:Сургут

Отправлено 09 Февраль 2018 - 19:05

Не то, чтобы не понимаю, просто в руках их не держал, и не примерял. Теоретически понимаю, что размеры должны соответствовать. Что вводит меня в тупик, так это толщина стенок пвх трубы (величина не константа), т.е. наружный диаметр допустим 50, а внутренний дельта в зависимости от толщины стенок...

#40 Dynatron

Dynatron

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 400
  • Меня зовут:Дмитрий
  • Откуда:Москва

Отправлено 10 Февраль 2018 - 09:05

Подобное решение хотел сделать в Elos 100, из штатного возврата сделать аварийку, а возврат пустить внутри родного слива, там вообще широкая труба. Этим бы решились проблемы со звуком, да и уровень существенно бы поднялся
