Сообщений в теме: 55

[Andrey66]

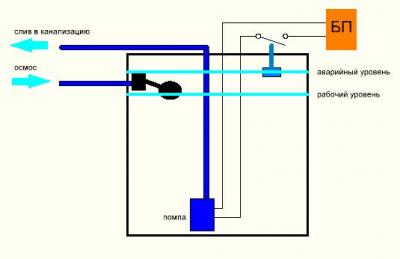

  Можно в ёмкость с осмосом поставить помпу,

включающуюся при переливе и сливающую

лишнее в канализацию.

Это будет аварийный режим для защиты от потопа.

Помпа должна успевать откачивать поступающий осмос

и лучше запитать её от бесперебойника.



[huhrik]

Эта идея избыточна, и очень линия большая будет.... По идее тогда надо изначально всю систему с тумбой аквариумной в некое корытцо ставить и на нем аварийную откачку делать

[Andrey66]

Эта идея избыточна, и очень линия большая будет.... По идее тогда надо изначально всю систему с тумбой аквариумной в некое корытцо ставить и на нем аварийную откачку делать

  Линия от осмоса до емкости у тебя будет в любом случае,

(ты об этом писал в первом сообщении). Нужна будет

такая же линия до канализации.

Зато такая система обеспечит безопасность и гарантированную

работу автодолива.

А аквариум в корыто ставить мало толку, может и спасет от потопа,

но в случае протечки аквариума будет непрерывно доливать в него

осмос и погубит его.

   Но хозяин-барин, я только предложил схему которая будет

работать....

[huhrik]

Мне нужно придумать техническое решение как я сегодня утром написал

[Abelavin]

У меня тоже  уже 4 года два поплавка надёжно перекрывают клапаны, в последнее время два раза залипали в закрытом положении(зависали над водой, а её уровень уходил вниз), видимо всё-таки их надо периодически чистить-отмачивать в уксусе(не намачивая на всякий случай при этом прокладку клапана), может быть и слегка утяжелять. Теоретически всё конечно возможно, и поэтому нужно дублировать важные элементы - в доливе последовательно соединять 2-3 поплавка - чтобы страховаться от перелива, и ещё такую же линию сделать в параллель от разветвителя - для страховки от недолива. Громоздко, но дешевле осмос-менеджера, если надо решить только проблему надёжности. Кстати, любое единичное устройство имеет не бесконечную( не в смысле времени, а в смысле величины) надёжность, вот это меня беспокоит относительно осмос-менеджера, как единичного устройства в системе осмоса.



Надежность осмос менеджера не влияет на надежность защиты от протечек, а наоборот повышает шансы не протечь и вовремя об этом узнать, если полетела гидравлика, а не электорника. ПРи дохлой электроинике все клапана закрываются и все поплавки дублируют их запирание. Почтитайте алгоритм расписан в документации.

После отказа поплавка, следующий по количеству отказов идет сам осмос, причес его отказ катострофичен. Разрыв колбы топит всех соседей разом. и вот здесь клапан антипротечка наилучшее решение.



И да, самое сердитое решение от протечки - одноразовый "сторож" в системе осмоса. Не знаю степень его надёжности, если окажется, что недостаточна, опять же ставить два(но они просто вырубают долив до вашего возвращения). Короче - как в авиационной или космической отрасли, дублирование - наше всё.

[huhrik]

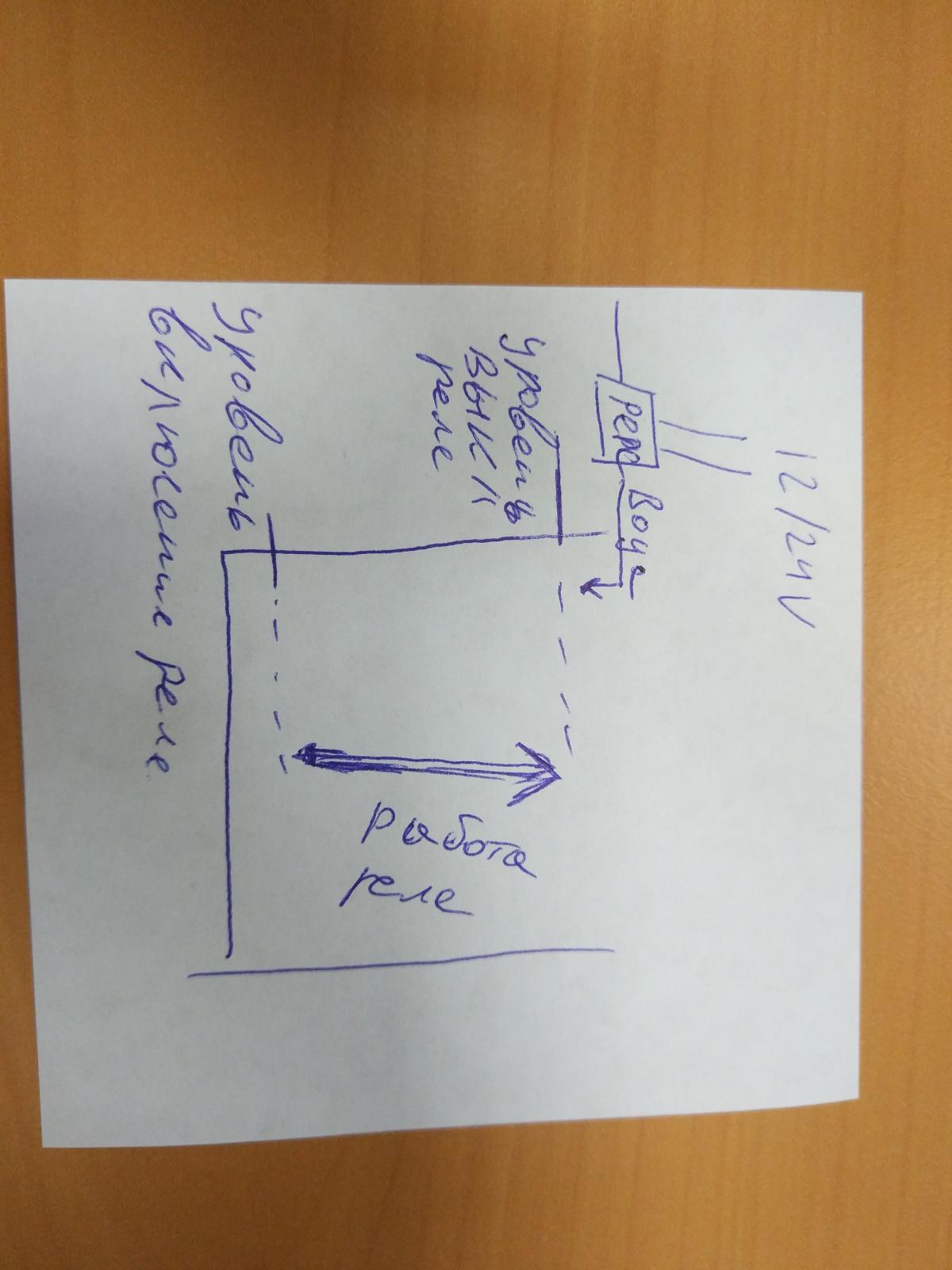

Очень интересна всеж такая идея:

Необходимо автоматизировать систему автодолива воды в емкость.

Подвод воды с домашнего фильтра очистки воды (осмос) в емкость через нормально закрытый клапан типа такого.

в емкости необходимо отследить 2 уровня воды:

верхний при котором подача воды отключается и не допустит перелива

и нижний при котором подача воды включается и работает до достижения верхнего уровня.

Голову сломал как это просто можно реализовать, на каких датчиках и какая схема будет проще.

Прикрепленные изображения

•

[Andrey66]

Можно по такой схеме:





Только, я не понимаю что тебе даст циклическое наполнение ёмкости....

[huhrik]

Ну в принципе на ёмкость придётся только один хвост после мембраны а не постоянный долив хвоста в ёмкость по чуть чуть.
А в данной схеме будет идти наполнение от минимума до верха?
И почему нижний датчик нормально открытый. То есть он должен замыкаться только когда уровень воды упал и потом при повышении снова разрыв. Так?

[Andrey66]

А в данной схеме будет идти наполнение от минимума до верха?
И почему нижний датчик нормально открытый. То есть он должен замыкаться только когда уровень воды упал и потом при повышении снова разрыв. Так?

Да, уровень будет регулироваться от нижнего поплавка до верхнего.

Оба датчика одинаковые (нормально замкнутые).

Когда уровень падает до нижнего, то он замыкается и включает

реле через транзисторный ключ. Реле "самоблокируется" и

клапан наливает воду до верхнего датчика, при срабатывании

которого отключается.

[huhrik]

А есть такие готовые платы на покупку, дабы только датчики подключить и реле и питание? Требования к датчикам какие будут?

[Bob]

Установлен осмос менеджер. Вода в емкости долива всегда на верхнем уровне. Из нее помпой она по мере испарения из дисплея заливается в акву, через управление профилюкс.

Так сделано у меня. Можно хоть на месяц уезжать.

[huhrik]

Ну тогда долив по мере испарения воды. Я так бы не хотел...

[Sander]

А есть такие готовые платы на покупку, дабы только датчики подключить и реле и питание? Требования к датчикам какие будут?

Есть такие платы, например у MasterKit, BM250.

[huhrik]

А обозначение артикул какие искать?

[Sander]

BM250. Правда, это старая модель, возможно снята. Наверняка что-то вместо нее есть аналогичное.

[huhrik]

Снято с производства и схема другая...

[Sander]

Да, схема чуть сложнее, но рабочая совершенно. И дубовая. У меня уже лет 5 на емкости накопительной стоит.

Жаль, что снята...

[Dremel]

Как-то так



http://www.vserele.r...-urovnya/e3lm10

[Andrey66]

А есть такие готовые платы на покупку, дабы только датчики подключить и реле и питание? Требования к датчикам какие будут?

  А зачем там плата? Схема слишком примитивна

что бы делать под неё плату.

  У меня такая схема наполняла ёмкость на даче,

была собрана "навесным" монтажом - на реле

припаян транзистор и пара резисторов.

Вместо клапана она включала насос в колодце,

но это сути не меняет.

Поплавки тоже были самодельные, как уже

писал "нормально замкнутые", то есть без воды

контакты замкнуты.



P.S. Цена по последней ссылке удивила....

[alef]

Можно по такой схеме:


Только, я не понимаю что тебе даст циклическое наполнение ёмкости....

В схемах плохо понимаю, поэтому я сделал такую логику на ардуино нано, реле и ультразвуковой датчик.
Пока тестирую, не уверен, что ультразвуковой датчик хорошее надежное решение. Если что можно поменять на 2 герконовых.
