Сообщений в теме: 97

[bbasil]

Нещадно всех приветствую!

Все прекрасно знают насколько важно для МА знать точные параметры воды в банке.

Есть капельные тесты от Salifert и пр. с определением концентрация по табличным значениям окрашивания растворов - достаточно бюджетно, но низкая точность.

Есть приборы Hanna с хорошей точностью, но совсем не бюджетно.

Вот и появилась у меня идея собрать свой собственный фотоколориметр к салифертовским тестам...

Активное гугление дало положительные результаты -  как минимум по нитрату люди уже такое делали и даже "наколенное" исполнение прибора дало достаточно точные результаты, ну как минимум точнее чем "на глаз" по цветовым табличкам.

Задача - собрать фотоколориметр из наиболее доступных материалов и простота повторения.

Будет что-то типа блога о трудностях, успехах, неудачах.

[kit]

Василий, вы молодец

[bbasil]

Буду, если все получится

[Andrey66]

Привет, Василий!

   Объясни несведущему.  Ты планируешь собрать некое

электронно- оптическое устройство, которое по изменению

цвета, прозрачности раствора теста будет в цифровом виде

показывать, допустим уровень нитратов?

Я правильно понял?

[bbasil]

Привет, Василий!

   Объясни несведущему.  Ты планируешь собрать некое

электронно- оптическое устройство, которое по изменению

цвета, прозрачности раствора теста будет в цифровом виде

показывать, допустим уровень нитратов?

Я правильно понял?

Именно так.

[Andrey66]

Именно так.

    Я думаю будет полезная приспособа.

Я цветными полосками так и не научился пользоваться

Удачи в разработке и изготовлении.

[LeonidM]

Подписался на тему.

Учитывая возможности по доработке ПО, можно одним колориметром мерить все сразу - и нитрап и фосфат и может еще чего, что имеет смысл мерить колориметром.

[bbasil]

Подписался на тему.

Учитывая возможности по доработке ПО, можно одним колориметром мерить все сразу - и нитрап и фосфат и может еще чего, что имеет смысл мерить колориметром.

ну не все так просто увы

У разных индикаторов разные спектры поглощения, т. о. под каждый индикатор надо подбирать свою собственную пару источник света<->фотоприемник.



Еще кальций точно можно измерять, pH

[blurman]

Что, кроме нитратов и фосфатов, есть в мыслях измерять?

[LeonidM]

Кальций измерять таким способом нет смысла, как уже говорилось, тест на кальций - капельный, а не колориметрический, т.е. количество кальция определяется по количеству накапанной жидкости до перехода цвета.

[blurman]

Это вопрос к ТС

[bbasil]

Что, кроме нитратов и фосфатов, есть в мыслях измерять?

Все попадется под руку ) А точнее, то на что есть колориметрические тесты у фирм: Salifert, API, JBL, etc.



Кальций измерять таким способом нет смысла, как уже говорилось, тест на кальций - капельный, а не колориметрический, т.е. количество кальция определяется по количеству накапанной жидкости до перехода цвета.

Если есть возможность заменить титровальный тест колориметрическим одинаковой точности и менее времязатратным, то это следует сделать

Что собстенно и сделала Hanna и именно с кальцием:

[blurman]

У ханны почти на все есть тесты

Только их точность на CA и KH у многих вызывает сомнение. Получается, что титровальный тест намного ближе к реальным значениям показывает.

[avfv]

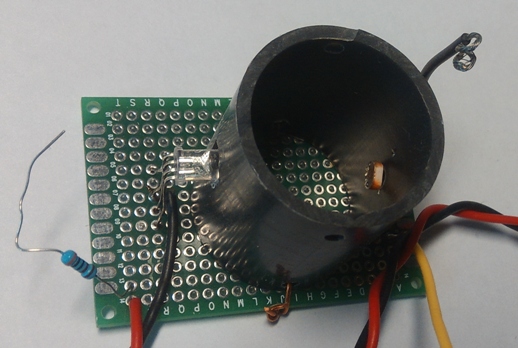

Ну, вот такой прототип я делал





В принципе, для титрования KH и Ca годится. Конечно, если измерять не кривые титрования, а абсолютные значения, то делать нужно как в приборах - две кюветы и рычаг чтобы их сдвигать относительно луча.



Спектры поглощения как правило очень широкие, поэтому точного попадания в пик не требуется - можно светить обычными светодиодами.

Как фотоприемник интересно попробовать что-то типа TSL235R - может быть, будет проще чем фоторезистор.

[avfv]

Замена титрования на колориметрию не упростит анализ. Чтобы доверять результату, анализ придется повторять несколько раз, строить калибровочные кривые и хранить растворы для них..

[bbasil]

Замена титрования на колориметрию не упростит анализ. Чтобы доверять результату, анализ придется повторять несколько раз, строить калибровочные кривые и хранить растворы для них..

Не думаю. Разные принципы измерений.

Фотоячейку действительно придется откалибровать по известным концентрациям, и очевидно, что для каждой новой ячейки это надо делать заново, но сделать это надо один раз.

Через это возникает одна очень интересная мысль, что фотоячейка должна хранить у себя в EEPROM некие коэффициенты необходимые для расчетов, а "ардуино-мозг видя подключенную ячейку их считывает и делает свою работу. )

[avfv]

Все от требуемой точности зависит. Методики по ГОСТ не предусматривают таких вольностей, а ведь там колориметры не самодельные. Правда, сам по себе ручной анализ это анахронизм, химики давно уже руками ничего не меряют и не титруют, а адаптируют методики под FIA/SIA анализаторы. Предварительно, узлы для такого прибора вполне себе на 3d принтере напечатать получается, так что надеюсь возня с тестами уйдет в прошлое.



Еще по датчикам, есть интегрированные датчики цвета - массив из фотодиодов и светофильтров.

[bbasil]

Продолжаем: )

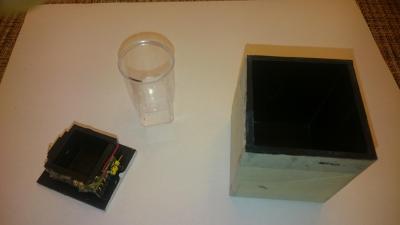

Собрал фотоячейку:

Под стандартную емкость от салифертовского теста на фосфат.
Фотоприемник BSW34, источник света, какой то маломощный RGB диод.
Подключил как описано в этом талмуде: https://www.vishay.c...85/measurem.pdf
Следующий этап: подключение к контроллеру, затем, если все будет удачно, третий этап: калибровка по дигидрофосфату калия, то есть начнем с измерения фосфата как самого востребованного

[Sleepy]

Василий, не разменивайся... делай сразу домашний газовый хроматограф )

[avfv]

Вот ориентировка на бытовую ханну неправильная. Форм-фактор там маркетологи придумывали. Не измеряют оптическую плотность поперек узкого высокого сосуда.



Для фосфатов нужно измерять очень малые оптические плотности, поэтому лучше всего всемерно увеличивать оптический путь - взять готовые кюветы на 50 и 100мм, там же где реактивы продают. Они кстати квадратные Оптимальное же решение - кювета в виде длинной тонкой трубки, свет по ней идет как по световоду, и при малом объеме легко сделать очень внушительный оптический путь.
