Отправлено 15 Июнь 2018 - 15:58
с - концентрация, мг/л
А - оптическая плотность раствора - отрицательный логарифм соотношения V2/V1
0) вставляем кювету с холостым раствором
1) подбираем яркость светодиода где-то на половину напряжения насыщения фоторезистора,
2) нажимаем кнопку, ардуинка запоминает напряжение V1,
3) сливаем холостой раствор и проводим анализ, измеряя напряжение V2,
Далее берём отрицательный логарифм отношения V2/V1 и строим график, он должен быть линейным
#63
Отправлено 15 Июнь 2018 - 16:04
(какой?)
#64
Отправлено 15 Июнь 2018 - 16:06
Василий, CdS фоторезистор (с набора ардуино), фотодиоды едут с Китая
#65
Отправлено 16 Июнь 2018 - 13:20
Ну раз линейность есть, то можно сделать линейную аппроксимацию, получить коэффициенты и попробовать промерить какую-либо известную концентрацию
#66
Отправлено 16 Июнь 2018 - 13:24
Да, так и планируется

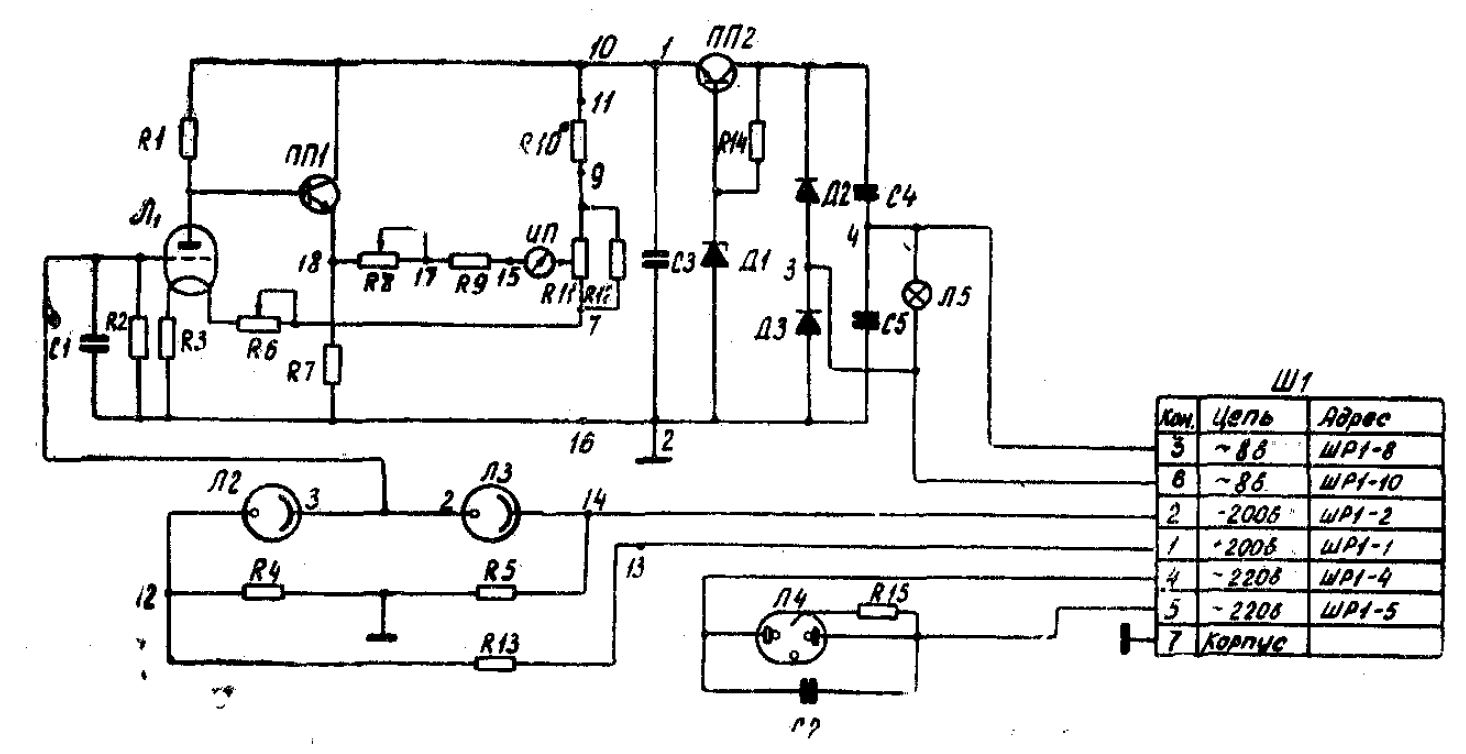

У меня беда, купил фотоколориметр фэк-56м, но у него была низкая чувствительность, заказал новые фотоэлементы ф-4, лампу поменял и теперь вообще ничего не могу настроить схему нельзя сбалансировать, выставить в ноль, пичаль и огорчение
#67
Отправлено 16 Июнь 2018 - 22:44
Василий, каким алгоритмом измерений потлзуешься?
#68
Отправлено 17 Июнь 2018 - 00:12
- vahegan это нравится
#69
Отправлено 17 Июнь 2018 - 11:57
Да, так и планируется
У меня беда, купил фотоколориметр фэк-56м, но у него была низкая чувствительность, заказал новые фотоэлементы ф-4, лампу поменял и теперь вообще ничего не могу настроить схему нельзя сбалансировать, выставить в ноль, пичаль и огорчение
А зачем:
1. фотоэлемент менял?
2. лампу менял?
3. фотоколориметр покупал ?
В институте самые отвратительные лабы были именно по фотоколориметрии на этом ФЭКе (многие его просто факом называли)
#70
Отправлено 17 Июнь 2018 - 18:55
1) была низкая чувствительность
2) был "дребезг" стрелки,
3) ... дешево, чего бы не взять)) а вообще сравнивать результаты с самодельным фотометром
#71
Отправлено 20 Июнь 2018 - 23:01

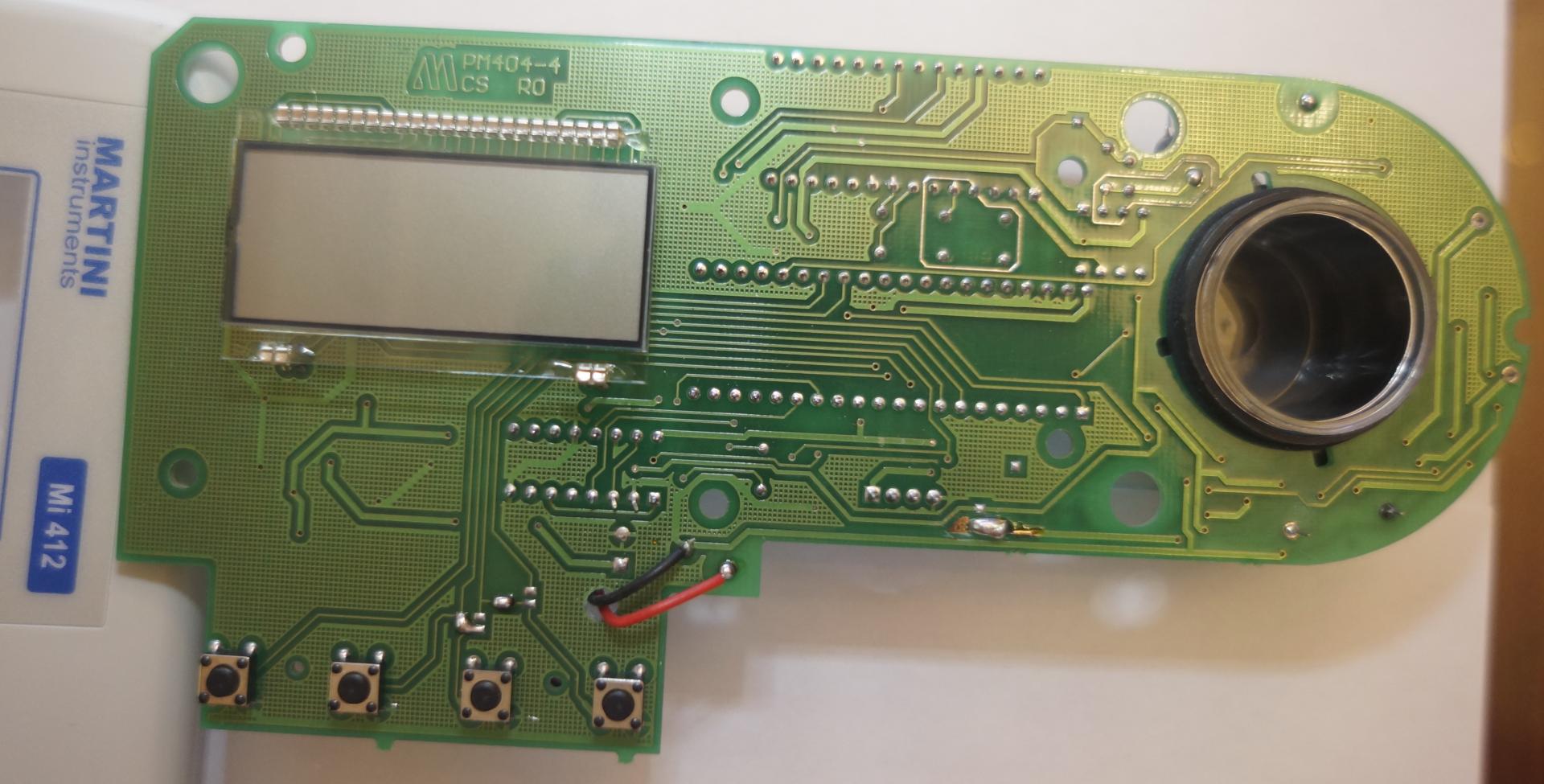

Борис прислал фото потрохов (даже с подписями для "многоножек") ханны, за что ему огромное спасибо, выкладываю с его разрешения:
MW412.pdf 2,36МБ 181 скачиваний
Что мне ээээ, сказать про то что я увидел...
олд-скул, хорошо что не стим-панк
при беглом осмотре:
lm358 - понятно ее используют для контроля и стабилизации тока через светодиод, вполне логичное решение.
ICL7621 - для усиления выхода с фотодиода - тоже логично.
ICL7135 - WTF ???? ADC с выходом сразу на индикатор ????? а потом они его выход конвертят в uart и запихивают в МК ??? (я такое не курю )
"я его слепила из того что было"
Может я не прав, но мне кажется, что использовать эти компоненты и для этой задачи, можно лишь в том случае, если компоненты тебе достались не просто на халяву, а еще и приплатили тебе, только забери их у нас со склада ))
- BorisKramer, Krashn056 и igorlab это нравится
#72
Отправлено 20 Июнь 2018 - 23:25
Вась, но работает же!!! И хорошо работает!!!
Кстати, что там за интересненькие 4 пина торчат?
Через них, случаем, прошивку слить и разобрать не получится?
С уважением, Иван.
#73
Отправлено 20 Июнь 2018 - 23:25
Ну так но и есть. Хороший АЦП, исключительно стабилен при батарейном питании (сам такой раньше часто использовал в наших денситометрах).
На складах наверняка валяется за копейки. Процессор 51 это вообще мой любимец. Тоже везде использую пока не закончатся (у меня их еще пара ящиков есть).
Разработка была сделана лет 30 назад - деньги несет, зачем что-то менять.
Цена на нее достаточно высока, я бы сказал на грани разумного.
Даже если ты ее снабдишь графическим дисплеем, вайфаем и всем остальным то дороже скорее всего покупать не будут.
#74
Отправлено 20 Июнь 2018 - 23:32
Кстати, что там за интересненькие 4 пина торчат?
Через них, случаем, прошивку слить и разобрать не получится?
В этом проце 64 bytes еncryption array.
Проще самому написать.
#75
Отправлено 21 Июнь 2018 - 01:59
Виднеются проводки припаянные, ощущение, что его выдернули откуда то и т к ножек не хватало, нарастили!))
#76
Отправлено 21 Июнь 2018 - 07:01
В этом проце 64 bytes еncryption array.
Это стандартная услуга, ценой порядка штуки баксов. Так что нет ни малейших проблем утянуть прошивку. Другой вопрос - нужно ли, если эту элементную базу использовать сейчас неразумно?
#77
Отправлено 21 Июнь 2018 - 08:18
Это стандартная услуга, ценой порядка штуки баксов. Так что нет ни малейших проблем утянуть прошивку. Другой вопрос - нужно ли, если эту элементную базу использовать сейчас неразумно?
Эту прошивку написать будет стоить гораздо меньше штуки баксов.
Но если вам хочется сделать обществу приятное - утяните, дизасемблируйте, разберитесь в алгоритме и выложите здесь с подробностями.
Я так и быть пожертвую на это штуку баксов
А вообще эта тема вполне себе авторская, рабочая и интересная, поэтому если хотите чем-нибудь помочь то я думаю все будут рады.
Только желательно не советами, в стиле что сколько стоит и все вокруг дураки, кроме того у кого фамилия заканчивается на "ко"
#78
Отправлено 21 Июнь 2018 - 08:20
А в итоге, что стоит в датчике?
Виднеются проводки припаянные, ощущение, что его выдернули откуда то и т к ножек не хватало, нарастили!))
Оно там вклеено намертво, не выдрать.
Но скорее всего красный светодиод и фотодиод.
#79
Отправлено 21 Июнь 2018 - 09:04
?
#80
Отправлено 21 Июнь 2018 - 10:42
А разве в ханне на эти параметры не надо капли капать, как и в тестах?
Карен, вроде бы, писал о том, с таким алгоритмом, как ханна предлагает, проще самомесом тестировать, чем колориметры использовать.
С уважением, Иван.
