[AlexM]

Если кому интересно:
Покупал:
Леды (основную чаcть), термоклей и термопасту в http://www.ledgroupbuy.com/
Драйвера, блоки питания и вентиляторы в http://www.electronshik.ru
Радиатор в http://platan.ru/
Остальное (в т.ч. часть ледов) на http://www.ebay.com


По стоимости (включая стоимость доставки) примерно:
Леды, термоклей и термопаста – 7000руб.
Драйвера, блоки питания и вентиляторы – 3000руб.
Радиатор – 600руб.

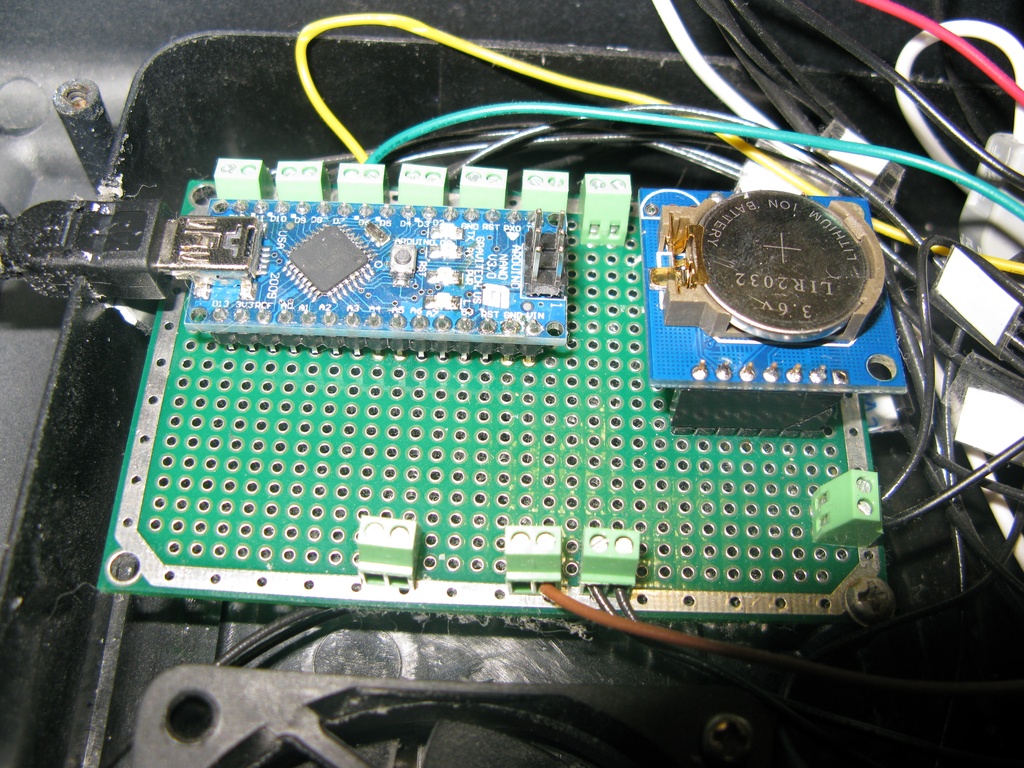

Управление (arduino nano, rtc, relay) – 1000руб.
Прочее – 500руб.
Итого примерно: 12 тыс. руб.

[newelement]

Если кому интересно:
Покупал:
Леды (основную чаcть), термоклей и термопасту в http://www.ledgroupbuy.com/
Драйвера, блоки питания и вентиляторы в http://www.electronshik.ru
Радиатор в http://platan.ru/
Остальное (в т.ч. часть ледов) на http://www.ebay.com


По стоимости (включая стоимость доставки) примерно:
Леды, термоклей и термопаста – 7000руб.
Драйвера, блоки питания и вентиляторы – 3000руб.
Радиатор – 600руб.
Управление (arduino nano, rtc, relay) – 1000руб.
Прочее – 500руб.
Итого примерно: 12 тыс. руб.

очень интересно!


а что такое ардуино дорогое и диоды? бутерброд с экраном стоит 44 у.е....

[AlexM]

а что такое ардуино дорогое и диоды? бутерброд с экраном стоит 44 у.е....

Цены я привел примерные, +/-
Доставка с LEDGroupBuy.com дорогая (больше 1 тыс. руб), дорогие диоды 380-385nm и 395-400nm.
Управление (arduino nano, rtc, relay), посмотрел примерно 25 долл.

[kuksha]

Здравствуйте. Можно спросить?
Диоды от воды отделены стеклом или нет? Если да - оно сильно греется?
Хотелось бы посмотреть на снимки самого светильника.

[AlexM]

Добрый день,

Радиатор размещен в прозрачном пластиковом (если не ошибаюсь) боксе, где раньше были компакты.
Светильник расположен внутри штатной крышки, что бы сделать фотографию надо разбирать крышку.

Есть только такая фотография

[kuksha]

Радиатор размещен в прозрачном пластиковом (если не ошибаюсь) боксе, где раньше были компакты.

Не понял... наверное, не радиатор а диоды? А, наверное радиатор с приклеенными диодами?
И что с температурой нагрева этого прозрачного пластика?

[AlexM]

Диоды размещены на радиаторе (иначе никак).
Расстояние от диодов до пластика примерно 1.5-2см.
Если работают вентиляторы, то температура не выше 40 градусов на максимуме мощности.

[kuksha]

Ага, уже понял
Кстати, вот никак пока не найду внятного описания насчёт ближнего ультрафиолета. В сборках у Дмитрия (DNK) его например нет - там фишка в спецзаказанных диодах на 425нм. Понятно, что в природе УФ есть, но насколько он действительно нужен? И кстати, как Вы определили сколько их надо?

[AlexM]

У меня тоже практический нет ближнего УФ (300nm-400nm), скорее фиолетовый (380nm-440nm), диоды стоят от 380nm до 430nm примерно.
Добавление 385nm и 400nm диодов было экспериментом, выводы еще не готов сделать.
Количество определял примерно по распределению спектра солнечного света на разной глубине.
Нужены или нет, тут я не могу ответит, в природе есть, вот и добавил.

[kuksha]

Понятно. Спасибо

[ЖЕКА]

У меня тоже практический нет ближнего УФ (300nm-400nm), скорее фиолетовый (380nm-440nm), диоды стоят от 380nm до 430nm примерно.
Добавление 385nm и 400nm диодов было экспериментом, выводы еще не готов сделать.
Количество определял примерно по распределению спектра солнечного света на разной глубине.
Нужены или нет, тут я не могу ответит, в природе есть, вот и добавил.

а как вы определили такое количество уф-диодов - столько же как и все синие?
и какое впечатление за эти 2-3 месяца?

[genius23]

Схематично нарисовал, надеюсь, понятно

Какая частота ШИМ(PWM) идет на каналы диммирования LDDешок ?

[AlexM]

а как вы определили такое количество уф-диодов - столько же как и все синие?
и какое впечатление за эти 2-3 месяца?

Подбирал соотношение диодов для получения максимально близкого спектра к естественному свету.

Свет радует и меня, и обитателей аквариума. Особенно плавные рассветы и закаты.

Какая частота ШИМ(PWM) идет на каналы диммирования LDDешок ?

По умолчанию, 500 Гц.

[AlexM]

True Violet светодиоды (куплены на http://ledgroupbuy.com/) при эксплуатации на 450мА сильно «просели» за 3 месяца (уже даже визуально заметно).

Сегодня увеличил мощность каналов CW до 75% (было 50%), RB до 100% (было 75%) и NB до 85% (было 75%).

[AlexM]

Довел уровни до следующих значений:
CW 100% (20Вт)
RB 100% (12.5Вт)
B+T 85% (14Вт)
TV 75% (18Вт)
DR и G уменьшил до 25% (0.5 и 1Вт)
Итого примерно:65Вт.
Есть подозрение, что значительная доля DR в спектре светильника провоцирует рост водорослей.
Живность довольна, негатива нет.

[DNK]

Есть подозрение, что значительная доля DR в спектре светильника провоцирует рост водорослей.

Да, это так. Рост водорослей - основной предназначение DR.

[AlexM]

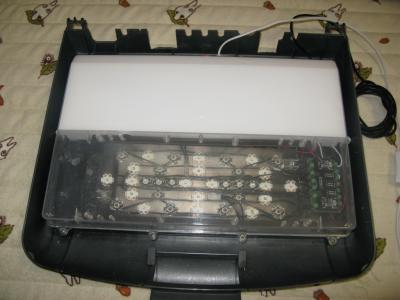

По многочисленным просьбам читателей сделал фотографии внутренности светильника.

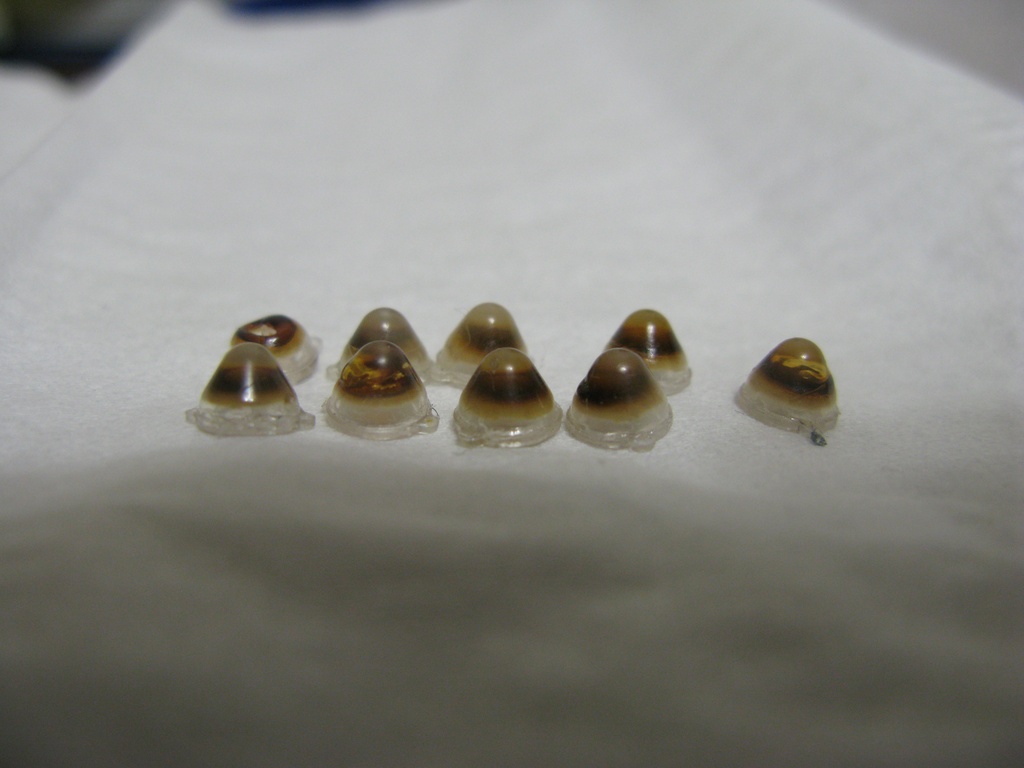

А так как разобрал светильник, то снял погоревшую вторичную оптику с фиолетовых светодиодов.

[DNK]

Миладу привет горячий . Но и спасибо ему за науку. После того как я получил от него диоды, которые я еще и взял на себя глупость отрекламировать на дружественном форуме, я впервые понял что есть продавцы, которые, казалось бы, должны быть специализированы в таком тонком вопросе, на самом деле просто занимаются обманом!

[AlexM]

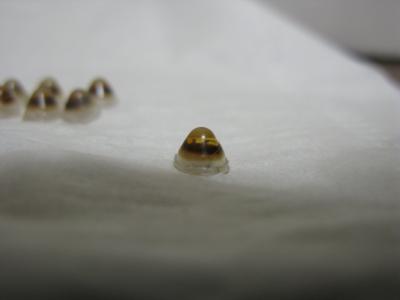

Да, на диодах от Миладу оптика почернела, а на диодах (фиолетовых) с ебая расплавилась (одна такая оптика есть на фотографии слева в верхнем ряду) хотя был заявлен предельный ток 0.7А.

[DNK]

Сочувствую. Вряд ли ваша проблемка послужит уроком тем, кто хочет экономить, но все же я питаю некоторую надежду на это. Хотя зря, наверное. Потому что знаменитая пословица, кмк, должна звучать иначе. Умный - учится, пусть и на своих ошибках, дурак - никогда.
