Сообщений в теме: 67

[AlexM]

Не смогу, крышку ставил только для теста и проверки, сейчас она снята и ждет когда у меня будет время доделать.

[Andrys]

Привет!
Хороший светильничек получается.
Интересно посмотреть всю его цветовую гамму.

[Карен]

При полной мощности температура радиатора (при наличии 3х вентиляторов) достигает 55-60градусов, надо увеличивать вентиляционные отверстия в крышке.

Это 70 ватт мощности на какого размера и какой радиатор?

[Александр Авдеев]

Тоже интересно...хочу две сборки (тоже где-то 70Вт.) на длинный радиатор (40см)ВООБЩЕ без вентиляторов (ну может один только)

[DNK]

Тоже интересно...хочу две сборки (тоже где-то 70Вт.) на длинный радиатор (40см)ВООБЩЕ без вентиляторов (ну может один только)

Не вижу какой у вас радиатор. Поэтому предлагаю сделать просто - как повесите сборки, включайте и смотрите что происходит с радиатором. Если нагреется выше 45 градусов, то поставите вентилятор. Даже слабенького будет более чем достаточно.

[Александр Авдеев]

Так и я про это ...а радиатора пока нет... так-же как и сборок пока.

[AlexM]

Привет!
Хороший светильничек получается.
Интересно посмотреть всю его цветовую гамму.

Спасибо,
Как доделаю, постараюсь показать всю гамму цветов.

Это 70 ватт мощности на какого размера и какой радиатор?

Радиатор 300х116х26, но проблема не в размере, а плохом воздухообмене в закрытой крышке. Если открыть крышку над радиатором, то температура падает примерно на 10 градусов. Замеры и тестирование проводил при температуре воздуха в комнате 27-28 градусов.

Полная потребляемая мощность 90Вт (в т.ч. вентиляторы).

[Александр Авдеев]

А старая "начинка" крышки удаляется полностью?Ведь такой радиатор не войдет на штатное место ЛЛ ламп?

[AlexM]

В секции, где ставится радиатор, убираются только КЛЛ, патроны для КЛЛ, и держатели для КЛЛ и все, штатная луна остаются на месте. Посадочные места для держателей КЛЛ использую для крепления радиатора.
У Вас же такой же аквариум, посмотрите какое расстояние между планками штатной луны (максимальная ширина для радиатора без снятия штатной луны).
В секции, где основная начинка, убрал только ЭПРА, остальное использую по назначению (питание для вентиляторов и штатной луны).

[Vladimir Guschin]

Стой, а зачем тебе штатная луна? Отдельно ее запитывать? Как старая реализована? И чем? Можно в этом ЛЕДе оставлять на ночь один, например, синий иои Роял Блю в полнакала и т.д.

С телефона

[AlexM]

В штатной луне 6 или 8 маломощных синих диода, питание 12в (со штатного блока питания) через токоограничивающий резистор. Включение и выключение луны будет через реле с управлением Arduino.
Штатная луна не мешает установке радиатора.

Использовать отдельно один лед с нового светильника нельзя (при текущей схеме подключения), можно только какой-то канал (NB или RB). Но даже на ШИМ равным 1 скорее всего будет ярко для луны. Доделаю, протестирую разные варианты луны.

[Александр Авдеев]

А у меня 4 из 8 лун не горят...да и все болты проржавели и(как и плассмасовые крепления) поотломались, держится все на соплях... так что однозначно надо все убирать, оставить только верх крышки.

[AlexM]

Все, доделал светильник (по крайней мере, все основные узлы и блоки).

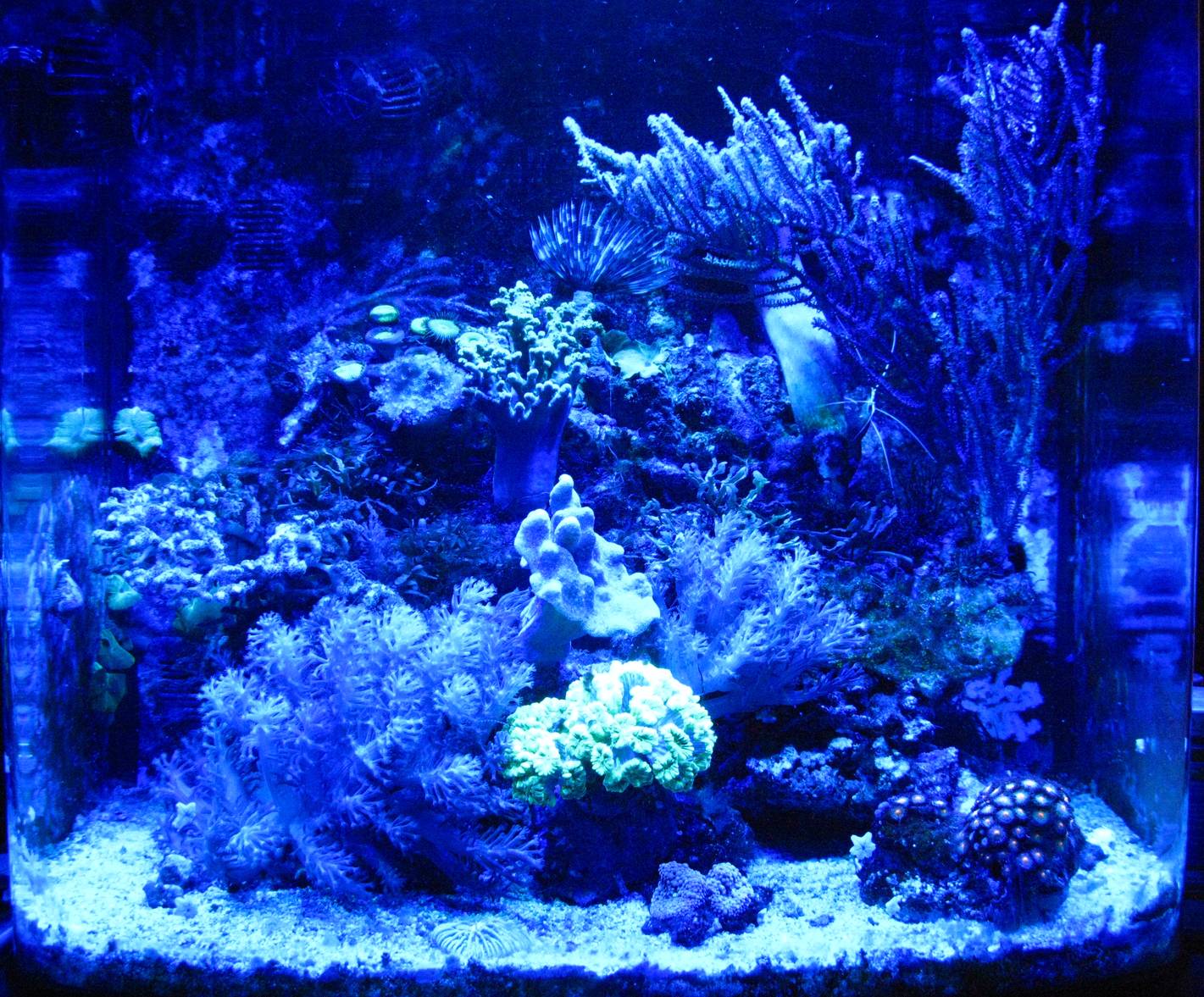

UV


RB


B

[Александр Авдеев]

И теперь все вместе с белым, если не трудно...UV, RB, B и T на 50%, остальные на 30%.

[AlexM]

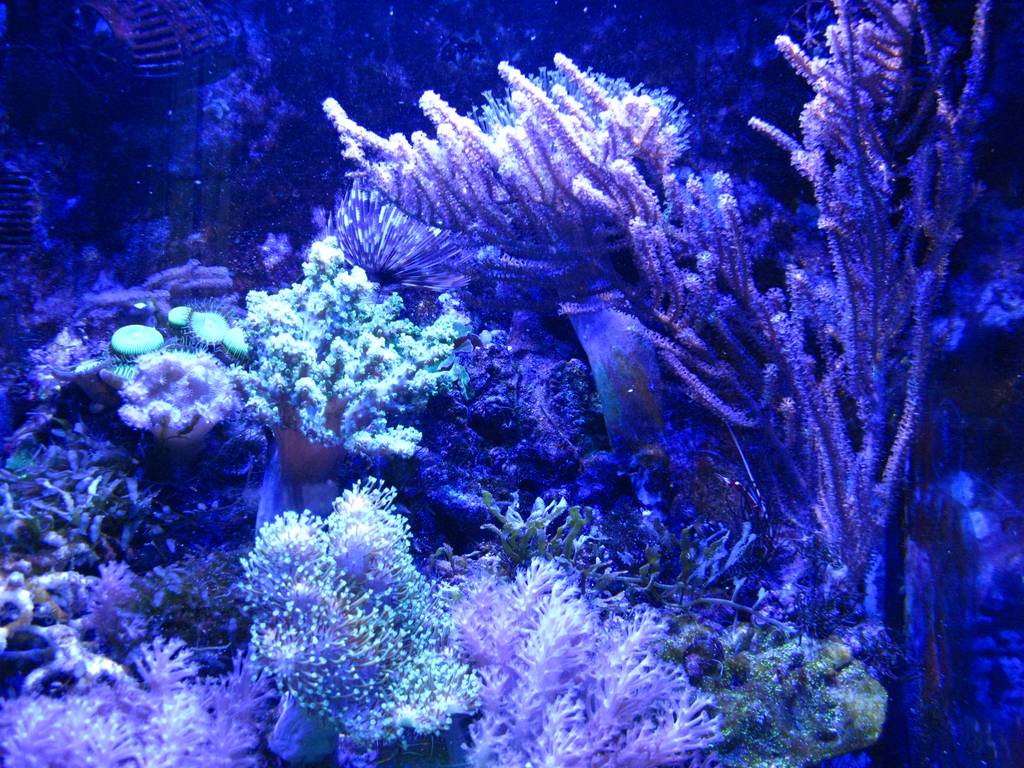

UV, RB, B на 100% CW 25%

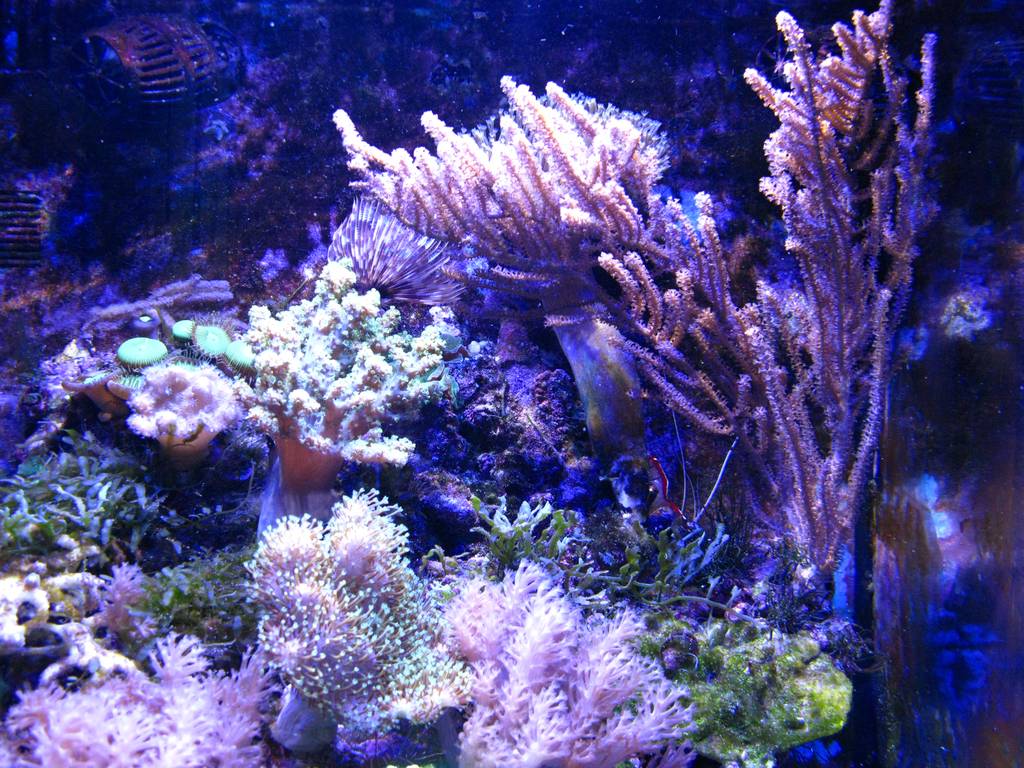

UV, RB, B на 100% CW 50%

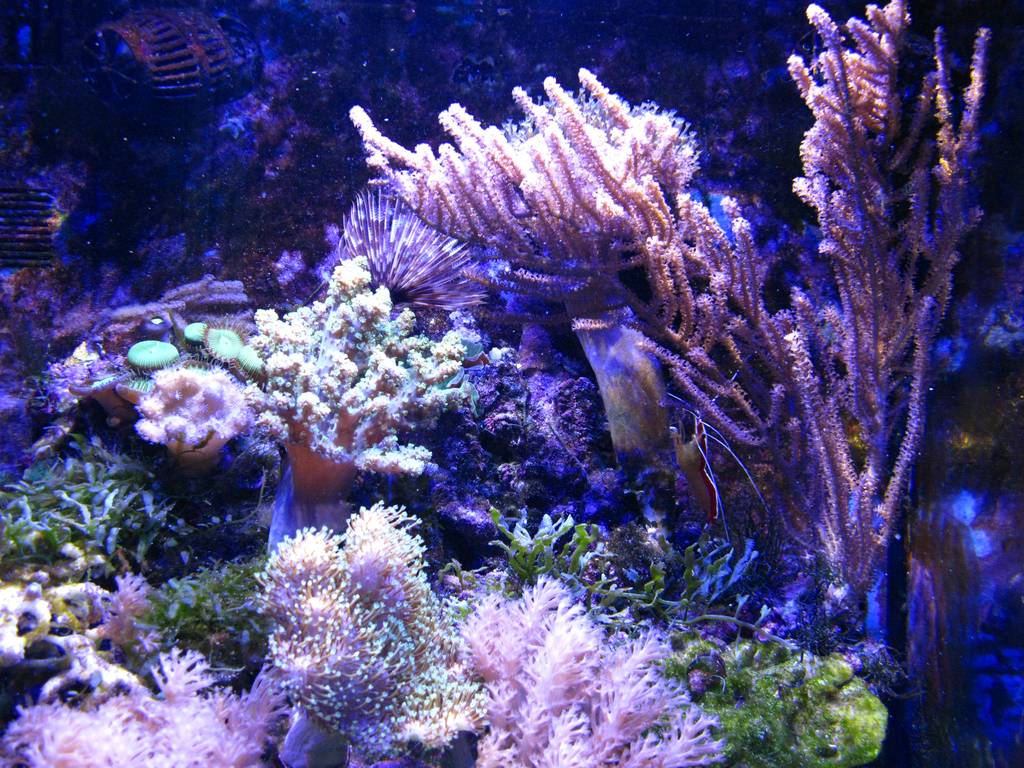

UV, RB, B на 100% CW 75%



UV, RB, B на 100% CW 100%

[Яна]

Какая коллекция фоток хорошая получилась.. )

[Vittall]

Ага, и четко видны изминения! Класс!

Отправлено с моего GT-I9000 через Tapatalk

[AlexM]

Если кому интересно, размещение ледов на радиаторе:



Написал простенькую программу для ручного управления ШИМ каналами (пины 3, 5, 6, 9, 10, 11) arduino nano через serial port.

int incomingByte = 0;
int Chan=1;
int ChanS=0;
int Val1;
int Val2;
int PWM_V;
byte PWM_Pin[6] = {3, 5, 6, 9, 10, 11};
void setup()
	{
	 Serial.begin(9600);
	 for (byte i=0; i<=5; i++)
	  {
	   pinMode(PWM_Pin[i], OUTPUT);
	  }
	 for (byte i=0; i<=5; i++)
	  {
	   analogWrite(PWM_Pin[i], 0
	  }
	}

void loop() {
	if (Serial.available() > 0) {
		incomingByte = Serial.read();
		if (ChanS==1) {
			if (incomingByte == 49) { Val1=1; }
			if (incomingByte == 50) { Val1=2; }
			if (incomingByte == 51) { Val1=3; }
			if (incomingByte == 52) { Val1=4; }
			if (incomingByte == 53) { Val1=5; }
			if (incomingByte == 54) { Val1=6; }
			if (incomingByte == 55) { Val1=7; }
			if (incomingByte == 56) { Val1=8; }
			if (incomingByte == 57) { Val1=9; }
			if (incomingByte == 48) { Val1=0; }
			if (Val2==0) {
				PWM_V=100*Val1;
				Val2=Val2+1;}
			else if (Val2==1) {
				PWM_V=PWM_V+10*Val1;
				Val2=Val2+1;}
			else if (Val2==2) {
				PWM_V=PWM_V+Val1;
				if (PWM_V>255) {PWM_V=255;}
				Val2=0;
				Serial.print("Chanel: ");
				Serial.print(Chan, DEC);
				Serial.print(" PWM: ");
				Serial.println(PWM_V, DEC);

				analogWrite(PWM_Pin[Chan-1], PWM_V);

				ChanS=0;
				Chan=0;
				incomingByte=0;
			  }


		}

		if (ChanS==0) {
		  if (incomingByte>0) {
			if (incomingByte == 49) { Chan=1; }
			if (incomingByte == 50) { Chan=2; }
			if (incomingByte == 51) { Chan=3; }
			if (incomingByte == 52) { Chan=4; }
			if (incomingByte == 53) { Chan=5; }
			if (incomingByte == 54) { Chan=6; }
			if (Chan != 0) {
				ChanS=1;
				Serial.print("Chanel set: ");
				Serial.println(Chan, DEC);
				Val2=0;
			  }
		  }
		}

	}
}

Может кому то пригодится…

Ввод формате хууу, где х – номер канала (1-3пин, 2-5пин и т.д до 6-11пин.), ууу-значение ШИМ на канал х.
Н-р установка
ШИМ 25 на 6 пин будет 3025,
ШИМ 255 на 11пин 6255,
ШИМ 0 на 3пин 1000

[AlexM]

Схематично нарисовал, надеюсь, понятно

[AlexM]

Текущая версия программы.

Скрытый текст

#include <Wire.h>
#include "RTClib.h"
RTC_DS1307 RTC;
int Hours_Start_Sunrise[6] = {11, 9, 10, 11, 12, 12};	// начало рассвета по каналам час
int Minutes_Start_Sunrise[6] = {0, 0, 0, 0, 0, 0};  // начало рассвета по каналам минута
int Hours_End_Sunrise[6] = {15, 12, 13, 14, 15, 15};   // окончание рассвета по каналам час
int Minutes_End_Sunrise[6] = {0, 0, 0, 0, 0, 0};	// окончание рассвета по каналам минута
int Hours_Start_Sunset[6] = {17, 20, 19, 18, 17, 17};  // начало заката по каналам час
int Minutes_Start_Sunset[6] = {0, 0, 0, 0, 0, 0};   // начало заката по каналам минута
int Hours_End_Sunset[6] = {21, 23, 22, 21, 21, 21};	// окончание заката по каналам час
int Minutes_End_Sunset[6] = {0, 0, 0, 0, 0, 0};	 // окончание заката по каналам минута
int MinuteDay_Start_Sunrise[6];		 // день в минутах для начала рассвета
int MinuteDay_End_Sunrise[6];		// день в минутах для окончания рассвета
int MinuteDay_Start_Sunset[6];	   // день в минутах для начала заката
int MinuteDay_End_Sunset[6];		 // день в минутах для окончания заката
int Current_MinuteDay;		 // текущая минута суток
int Current_Period[6];		 // текущая часть суток 1-рассвет, 2-день, 3-закат, 4-ночь для каждого ШИМ
int Meridian_PWM[6] = {128, 192, 192, 192, 128, 128};  // максимальное значение ШИМ
int Midnight_PWM[6] = {0, 0, 0, 0, 0, 0};	 // минимальное значение ШИМ
int Current_PWM[6] = {0, 0, 0, 0, 0, 0};	  // текущее значение ШИМ
/* ***************************************************** */
/* *			   * */
/* * ШИМ пин для CW, TV, RB, NB, DR, NG	* */
/* * Пин - 3  - CW - Cool White	  * */
/* * Пин - 5  - TV - True Violet	 * */
/* * Пин - 6  - RB - Royal Blue	  * */
/* * Пин - 9  - NB - Blue		 * */
/* * Пин - 10 - DR - Deep Red		* */
/* * Пин - 11 - NG - Green		* */
/* *			   * */
/* ***************************************************** */
int PWM_Pin[6] = {3, 5, 6, 9, 10, 11};	 // ШИМ пин для CW, TV, RB, NB, DR, NG
int Relay1 = 7; //вент
int Relay2 = 8; //луна
byte Relay1Status=false;
byte Relay2Status=false;
void setup()
{
Serial.begin(57600);
Wire.begin();
RTC.begin();

if (! RTC.isrunning()) {
	Serial.println("RTC is NOT running!");
	//RTC.adjust(DateTime(2012, 7, 12, 22, 48, 1));
	}
  //RTC.adjust(DateTime(2012, 7, 31, 21, 53, 1));

   for (int i=0; i<=5; i++)
{
   pinMode(PWM_Pin[i], OUTPUT);	   // Установка пин для ШИМ
}
   for (int i=0; i<=5; i++)
{
   analogWrite(PWM_Pin[i], Midnight_PWM[i]);   // Установка минимального значения ШИМ
   Current_PWM[i]=Midnight_PWM[i];	 // установка текущих значений ШИМ в минимум
}
   for (int i=0; i<=5; i++)
{
   MinuteDay_Start_Sunrise[i]=60*Hours_Start_Sunrise[i] + Minutes_Start_Sunrise[i];   // Расчет минуты суток для начала рассвета
   MinuteDay_End_Sunrise[i]=60*Hours_End_Sunrise[i] + Minutes_End_Sunrise[i];	  // Расчет минуты суток для окончания рассвета
   MinuteDay_Start_Sunset[i]=60*Hours_Start_Sunset[i] + Minutes_Start_Sunset[i];   // Расчет минуты суток для начала заката
   MinuteDay_End_Sunset[i]=60*Hours_End_Sunset[i] + Minutes_End_Sunset[i];	  // Расчет минуты суток для окончания заката
}
  pinMode(Relay1, OUTPUT);
  pinMode(Relay2, OUTPUT);
  digitalWrite(Relay1, LOW);
  digitalWrite(Relay2, HIGH);
}
// Процедура расчета текущего периода и значения PWM по каналам
void Led_Dim_PWM()
{
  DateTime now = RTC.now();
  Current_MinuteDay = (now.hour() * 60) + now.minute();

  for (int i=0; i<=5; i++)
   {
  Current_Period[i]=4;
  if (Current_MinuteDay>=MinuteDay_Start_Sunrise[i] && Current_MinuteDay<=MinuteDay_End_Sunrise[i]) {Current_Period[i]=1;}
  if (Current_MinuteDay>MinuteDay_End_Sunrise[i] && Current_MinuteDay<MinuteDay_Start_Sunset[i]) {Current_Period[i]=2;}
  if (Current_MinuteDay>=MinuteDay_Start_Sunset[i] && Current_MinuteDay<=MinuteDay_End_Sunset[i]) {Current_Period[i]=3;}
  if (Current_Period[i]==1)
	{
	 Current_PWM[i]=(float)(((float)Current_MinuteDay-MinuteDay_Start_Sunrise[i])/((float)MinuteDay_End_Sunrise[i]-MinuteDay_Start_Sunrise[i]))*((float)Meridian_PWM[i]-Midnight_PWM[i]);
	 if (Current_PWM[i]<Midnight_PWM[i]) {Current_PWM[i]=Midnight_PWM[i];}
	 analogWrite(PWM_Pin[i], Current_PWM[i]);
	}
  if (Current_Period[i]==2)
	{
   if (Current_PWM[i]!=Meridian_PWM[i])
	{
   Current_PWM[i]=Meridian_PWM[i];
   analogWrite(PWM_Pin[i], Current_PWM[i]);
	}
	}
  if (Current_Period[i]==3)
	{
	 Current_PWM[i]=(float)(((float)MinuteDay_End_Sunset[i]-Current_MinuteDay)/((float)MinuteDay_End_Sunset[i]-MinuteDay_Start_Sunset[i]))*((float)Meridian_PWM[i]-Midnight_PWM[i]);
	 analogWrite(PWM_Pin[i], Current_PWM[i]);
	}

   if (Current_Period[i]==4)
  {
	if (Current_PWM[i]!=Midnight_PWM[i])
	{
   Current_PWM[i]=Midnight_PWM[i];
   if (Current_PWM[i]<Midnight_PWM[i]) {Current_PWM[i]=Midnight_PWM[i];}
   analogWrite(PWM_Pin[i], Current_PWM[i]);
	}
  }
   }

Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(' ');
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.print(now.second(), DEC);
Serial.print(" Current_MinuteDay: ");
Serial.print(Current_MinuteDay, DEC);
Serial.println();

for (int i=0; i<=5; i++)
  {
   Serial.print("Channel #");
   Serial.print(i, DEC);
   Serial.print(", Current Period: ");
   if (Current_Period[i]==1) {Serial.print("Sunrise");}
   if (Current_Period[i]==2) {Serial.print("Meridian");}
   if (Current_Period[i]==3) {Serial.print("Sunset");}
   if (Current_Period[i]==4) {Serial.print("Midnight");}
   Serial.print(", Current PWM: ");
   Serial.print(Current_PWM[i], DEC);
   Serial.println();
  }
  Serial.println();
}
void RalayOnOff()
  {
  int SumPWM=0;
  for (int i=0; i<=5; i++)
{
  SumPWM=SumPWM+Current_PWM[i];
}
if (SumPWM>=50 && Relay1Status==false)
   {
  Relay1Status=true;
  Relay2Status=false;
  digitalWrite(Relay1, HIGH);
  digitalWrite(Relay2, LOW);
   }
if (SumPWM<50 && Relay1Status==true)
   {
  Relay1Status=false;
  Relay2Status=true;
  digitalWrite(Relay1, LOW);
  digitalWrite(Relay2, HIGH);
   }
  }
void loop () {


Led_Dim_PWM();
RalayOnOff();

delay(60000);
}

Пока вот так, дальше, возможно, добавлю экран для визуализации и термодатчики.
