Ну тогда и я добавлю.

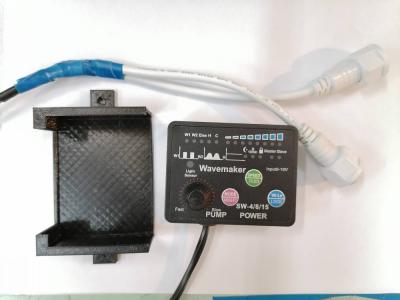

Достался мне от Оскара на опыты контроллер Sw4/8/15.
Что сказать. Китайцы стали устранять свои ошибки и повышать надёжность.

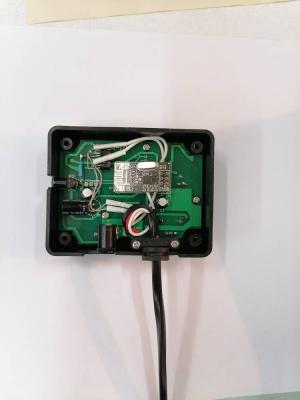

В этом контроллере они применили два стабилизатора с 24 на 12 вольт и потом12 в 5 вольт. Что облегчило схему стабилизации. Раньше было 24 в 5 вольт сразу что приводило к перегреву и сбоям в работе. А все грешили на блоки питания.

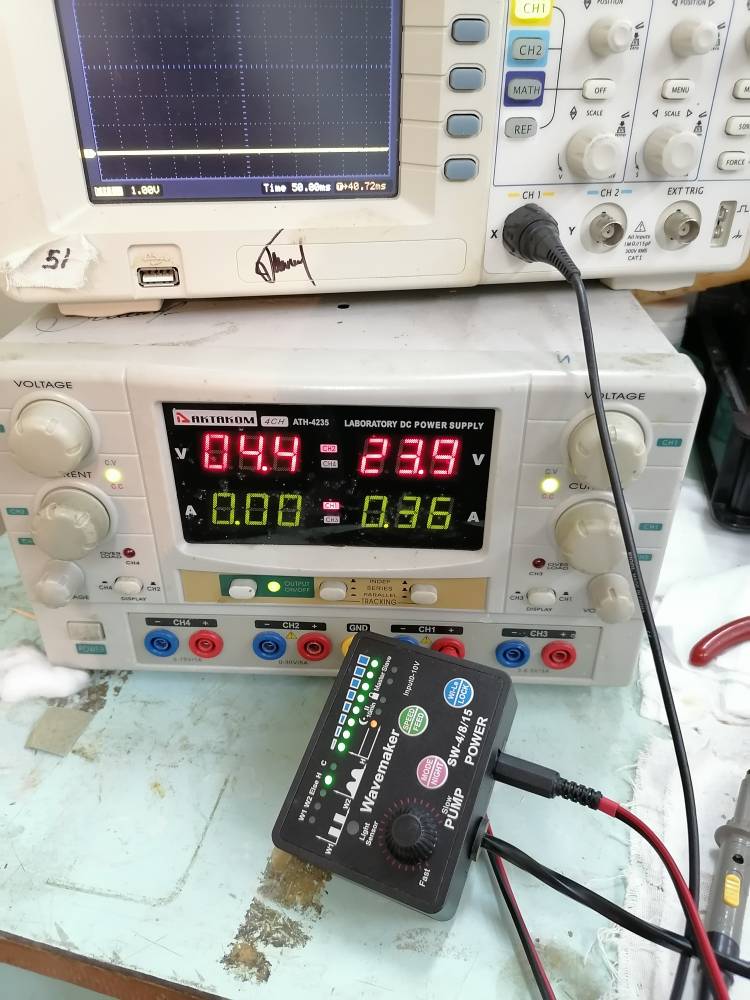

На выходе аналоговый сигнал 0-5 в.
Синус не плавный (ступенчатый) но на работе помпы это не видно.

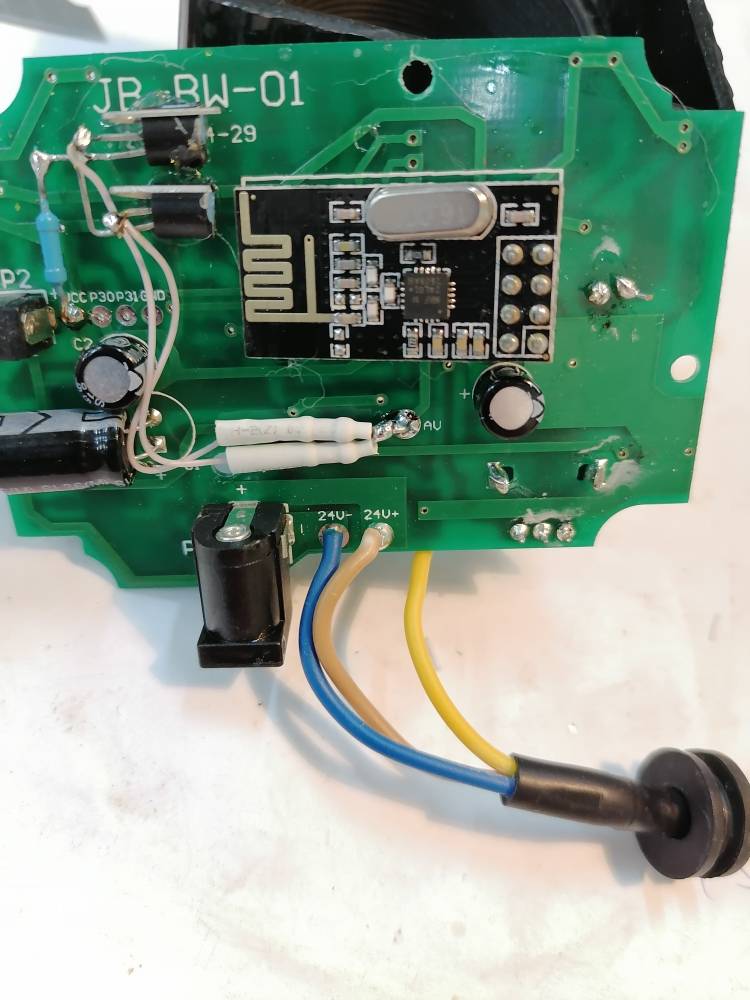

Ну что можно с ним сделать. Я на выход добавил два эмитерных повторителя и водключил к двум помпам rw4.
Для питания двух rw4 хватило блока питания для w8. IMG_20200520_095911.jpeg IMG_20200520_100034.jpeg IMG_20200520_132826.jpeg IMG_20200520_141248.jpeg IMG_20200521_125015.jpeg IMG_20200520_145857.jpeg
