Сборка диодов, с Али.
#81
Отправлено 30 Июнь 2019 - 18:07
#82
Отправлено 30 Июнь 2019 - 18:44
Давай посчитаем. Рассмотрим паттерн излучения светодиодов с купольной оптикой 120 градусов. Если посмотреть, что из себя он представляет, то станет понятно, что на плату попадает в районе 2-3 процентов излучения. Которое в случае белого покрытия отражается на примерно 95%. В случае дешёвой первичной оптики (а кто поставит дорогую на дешёвую сборку?!) потери на отражение на плату будут в районе 7-10%. Проще говоря, в три раза больше. Отражение от _черной_ платы будет около 5%. Итого мы получаем разницу в степени нагрева в (95/5)*3= почти ШЕСТЬДЕСЯТ РАЗ. Неплохая такая разница?....
Я тоже плюсанул. С физикой немного знаком, с электроникой тоже. Все эти величины, о которых тут идут рассуждения, настолько близки друг к другу в разрезе черной и белой платы, что читать этот бред противно. В 60 раз, Карл!! То есть, если у черной температура 100 градусов, то у белой 1,67 градуса! Надо срочно патентовать и делать на основании этого эффекта холодильники!
Кроме того, светодиоды припаяны непосредственно к плате, соответственно, попадание света на нее правтически нулевое, идет только передача тепла. При соприкосновении пофигу, черный предмет, или белый-теплопередача осуществляется по закону теплопроводности, где цвет никак не участвует.
- Alex65, sartin и Aleksndr это нравится
#83
Отправлено 30 Июнь 2019 - 19:07

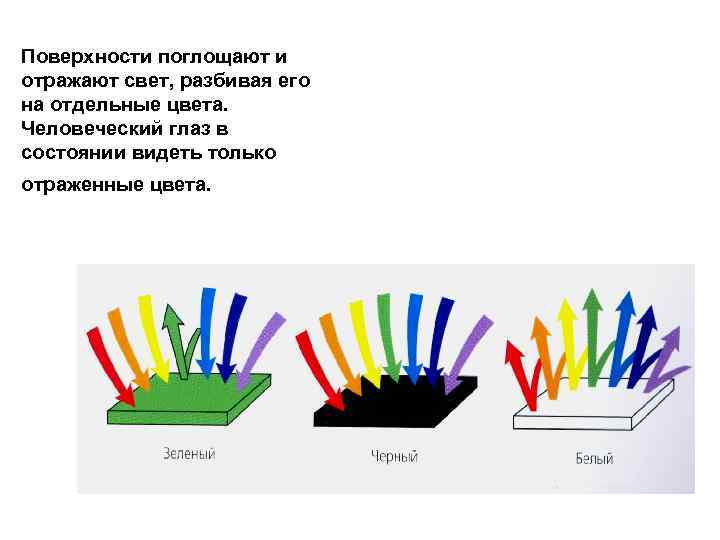

я это вижу так. И если камута удастса прошитать это излучение в градусах. сколька вобше это дополнительна нагревает плату в доли градуса, то какта мне кажетса что вобше нет смисла к этому прикасатса.
#84
Отправлено 30 Июнь 2019 - 19:22
- DNK и Mongoose это нравится
#85
Отправлено 30 Июнь 2019 - 19:28
- Mongoose это нравится
#86
Отправлено 30 Июнь 2019 - 19:32
Да, с этим согласен - ну при эксперименте сильна будет влиять какой материал изпользуем - если это будет гланцевие материалы разных цветов то разници небудет так многа как если простую пористую бумагу, белую/чорную. Иногда с спишкой нельзя сфоткать неодин пулированый предмет - любова цвета - гдетa получитса блик которий отражает как минимум половину обратна. ну то что белый при любих обстоятельствах будет больше переотражать - спор нет.
- serpantins это нравится
#87
Отправлено 30 Июнь 2019 - 22:07
Я тоже учил физику на "отлично", и мне эта "мать"( ) говорит обратное: при попадании излучения на поверхности - чёрная отражает меньше его, чем белая; она и излучает тепловую энергию более белой, но дельта излучения не перекрывает дельту поглощения. Отсюда: чёрная поверхность = в нашем случае плата будет _теплее_ белой.
Если я в чём-то не прав, поправьте пожалуйста.
Ну вот... похоже никто меня не читает: об явный косяк в вышеприведённом рассуждении никто меня так и не долбанул... Оно справедливо только в случае отсутствия любого другого поступления энергии к поверхности кроме падающего на неё излучения. В нашем же случае - со светодиодной платой - к этой поверхности поступает ещё тепловая энергия, получаемая платой от основания светодиода. И чёрная плата будет теплее или холоднее белой - в зависимости от соотношения количеств a)падающего на них излучения от кристалла светодиода и b) получаемой ими тепловой энергии от основания светодиода. Учитывая, что чем сильнее нагрето тело, тем сильнее оно избавляется от своего тепла - излучает со своей поверхности энергию, и чем темнее поверхность, тем сильнее это тепловое излучение и соответственно остывание. Полагаю, Дмитрий или поднял имеющуюся информацию по конкретным компонентам его BЕAMS или аналогичным им, или просто организовал свои сравнительные испытания "белого" и чёрного".
- DNK это нравится
#88
Отправлено 01 Июль 2019 - 07:54
Учитывая, что чем сильнее нагрето тело, тем сильнее оно избавляется от своего тепла - излучает со своей поверхности энергию, и чем темнее поверхность, тем сильнее это тепловое излучение и соответственно остывание.
По этому, как раз, в случае пассивного охлаждения и используют черный цвет радиатора с внешней стороны.
#89
Отправлено 01 Июль 2019 - 09:01
Интересно, можно ли использовать сборку в качестве замены при ремонте радионов, какие возможности использования для самодельщиков, какие лучше драйвера для сборки подобрать и другие компоненты (оптика, контроллер)?
Мне кажется это было более полезно, чем устраивать холивар о чёрном и белом покрытии диодной сборки.
- Aleksndr это нравится
#90
Отправлено 01 Июль 2019 - 09:40
Драйверы - еще больший холивар возникнет, ток- -20% от рабочего диодов...неизвестно что там за диоды, но более 700ма я бы не рискнул давать на белые, синие, голубые, на остальные может быть и 500ма предел
- bbasil, DNK и cutmagister это нравится
#91
Отправлено 01 Июль 2019 - 09:54
- bbasil, DNK и Mongoose это нравится
#92
Отправлено 01 Июль 2019 - 09:58
Популярное сообщение!
Ну вот... похоже никто меня не читает: об явный косяк в вышеприведённом рассуждении никто меня так и не долбанул... Оно справедливо только в случае отсутствия любого другого поступления энергии к поверхности кроме падающего на неё излучения. В нашем же случае - со светодиодной платой - к этой поверхности поступает ещё тепловая энергия, получаемая платой от основания светодиода. И чёрная плата будет теплее или холоднее белой - в зависимости от соотношения количеств a)падающего на них излучения от кристалла светодиода и b) получаемой ими тепловой энергии от основания светодиода. Учитывая, что чем сильнее нагрето тело, тем сильнее оно избавляется от своего тепла - излучает со своей поверхности энергию, и чем темнее поверхность, тем сильнее это тепловое излучение и соответственно остывание. Полагаю, Дмитрий или поднял имеющуюся информацию по конкретным компонентам его BЕAMS или аналогичным им, или просто организовал свои сравнительные испытания "белого" и чёрного".
Ждал когда кто-то сам догадается об этой ошибке
Вообще сие есть не что иное как закон Кирхгофа:
По этому повторяю - при прочих равных условиях плата с черной маской будет иметь температуру _ниже_ чем плата с белой маской, соответсвенно и температура кристалла светодиода будет ниже. (не сильно, но ниже)
Также необходимо помнить, что платы под светодиоды имеют слоистую структуру (сверху в низ если) маска, слой меди, слой диэлектрика, слой алюминия.
Тепловой поток от светодиода первоначально распространяется в слое меди. И тут белая маска начинает препятствовать уходу тепла в виде инфракрасного излучения, а черная наоборот будет способствовать.
Теперь про нагрев излучением, кто-то серьезно думает, что нагрев от излучения светодиода с углом в 120, будет иметь сопоставимые величины с тепловым потоком от нагрева самого кристалла ?
По сообщению от DNK:
"Давай посчитаем. Рассмотрим паттерн излучения светодиодов с купольной оптикой 120 градусов. Если посмотреть, что из себя он представляет, то станет понятно, что на плату попадает в районе 2-3 процентов излучения."
Пусть у нас некий гипотетический светодиод с КПД в районе 50% (в световое излучение переходит 50% подводимой мощности), очевидно, что остальная мощность выделяется в виде тепла на кристалле, подводить мы будем 1Ватт.
И того: 0.5ватт у нас уйдет светом из которого 0.5*0.03=0.015ватт, вернется в "черную маску" и того суммарно 0.515ватт.
Обратившись опять к "первоисточнику":
"Отражение от _черной_ платы будет около 5%. Итого мы получаем разницу в степени нагрева в (95/5)*3= почти ШЕСТЬДЕСЯТ РАЗ. Неплохая такая разница?"
А теперь вспоминаем закон Кирхгофа: насколько "лучше" тело поглощает тепловое излучение, насколько "лучше" оно его и отдает в виде того-же излучения - черная маска почти в 60раз более эффектично будет отдавать тепло излучением чем белая"
)
Вот такая она мать наша физика
Выводы о том, в каком случае предпочтительные использовать платы с черной маской, а в каком случае с белой предлагаю каждому сделать самостоятельно )
- SergeyL, Kostillio, sartin и 3 другим это нравится
#93
Отправлено 01 Июль 2019 - 10:15
Если вы самодельщик, покупаете какие то компоненты для сборки светильника, то таких вопросов у вас не должно возникать. В противном случае, лучше не пытаться самодельничать.... Черевато последствиями и потраченными средствами.
Я не самодельщик, если рассматривать вопрос сборки светильников. Я химик. Но я умею держать паяльник и представляю риски, спасибо за беспокойство. Ранее собирал светильники для себя на подобных сборках https://ru.aliexpres....274233edAhVVl6, без драйверов, просто использовал контроллер TC420 для управления каналами, созданием программы рассвет-закат, правда в линейке было не 3, а 4 диода и ток был 12V соответственно.
Что поделать, если светильники очень дорогие, а свет нужен, хоть и посредственный, но своими руками. А прикрутить сборку можно к любому радиатору, даже от процессора или видеокарты.
Иногда напрягает, когда профи с банками с начинкой на полмиллиона пытаются убедить новичка, что всё что дешевле 30000 за светильник это деньги на ветер. Да у многих аквариум-то не дороже 30000 суммарно обошёлся и поди суди их за это )
- bbasil, SHUN, Mongoose и еще 1 это нравится
#94
Отправлено 01 Июль 2019 - 14:32
С другой стороны взял на вооружение, сообщение понравилось. В моей редакции:
"Если вы химик, покупаете какие то компоненты для корректировки содержания кальция или магния, то таких вопросов у вас не должно возникать. В противном случае, лучше не пытаться иметь дело с химией.... Чревато последствиями и потраченными средствами".
--
Но все же "мешают микро на трилоне", делают антифос и порох, на свой страх и риск. И советуют все как сделать, чтобы не ошибиться, по рецептуре. Извините, если кого задел. Надо чаще помогать людям, это же форум единомышленников.
#95
Отправлено 01 Июль 2019 - 14:33
По теме - Нада узнать от произвдителя что там за диоды впаяны, изходя из этова и драивера подбирайте. Ну как уже више писал Алексй - можите смела ставить 700/500мА драйвера, я даже ставил би 600 ну самих модулей ставил би равномерна по всей плошади аквариума. Оптика ? Тут будет труднее. Может даже вобше делать без оптики и опускать светильник низка . Если уж смотрите на оптику , вибирайте 120градусов.
#96
Отправлено 01 Июль 2019 - 14:47
Судя по формфактору платы-подойдет оптика от Радиона.
#97
Отправлено 01 Июль 2019 - 16:06
Есть конечно и недостатки - мало крепежных отверстий всего 4-ры, под какой диаметр винта я честно говоря не особо понял.
Но по собственному опыту - если отверстие под М4 то прижимать к радиатору следует винтом М3 и тефлоновой шайбой.
Вот какие я платы сделал себе (кухоннонаколенная технолигия):
120*120
29 ЛЕД
5 каналов.
драйвера тоже "самопай" 650ма/48вольт.
- cutmagister, FinnG и Mongoose это нравится
#98
Отправлено 01 Июль 2019 - 17:02
Вернее - называл. И людям нравиться, и некоторые в восторге.
Каждому своё.
- Mongoose это нравится
#100
Отправлено 01 Июль 2019 - 22:54
На тех же сайтах есть платы без диодов, вы можете заказать платы в Китае, а диоды отдельно, те, что нужны именно вам, как вариант.
