Сообщений в теме: 40

[Sleepy]

может кто пояснить какого диаметра покупать коронку по стеклу, при переводе дюйма в мм информация везде разница?

https://reefcentral....icles/232/1864/



Диаметры отверстий в стекле для соответствующих переходов на емкость:

Труба (переход) (мм) Диаметр отверстия в стекле (мм)
16 22,5
20 28
25 35
32 43
40 55
50 62
63 78
75 91

[Bolo]

Я переделываю свой старый аквариум, вырезать дома так не получится)
Конструкции буду закрывать пространство за аквариумом, чтоб было красиво)

А не легче заказать заднее стекло с вырезом
И переклеить
Плюс эту вашу конструкцию и шахту будет видно на просвет через стекло
Какая тут красота выйдет
Хотя каждому своё

[Krashn056]

https://reefcentral....icles/232/1864/

Диаметры отверстий в стекле для соответствующих переходов на емкость:
Труба (переход) (мм) Диаметр отверстия в стекле (мм)
16 22,5
20 28
25 35
32 43
40 55
50 62
63 78
75 91

С такой информацией нужно осторожнее) я по Вашей таблице заказывал отверстие для 32 трубы, сделали мне отверстия 43 а фитинг пришёл там оказалось 32, пришлось применять изоленту и герметик))

[Krashn056]

А не легче заказать заднее стекло с вырезом
И переклеить
Плюс эту вашу конструкцию и шахту будет видно на просвет через стекло
Какая тут красота выйдет
Хотя каждому своё

Не легче конечно)) выреза видно не будет, вырежу в пленке под склейку борозды, при наклеивании чёрным герметиком должно слиться с пленкой) фотки потом выложу)
Мне вот надо с отверстиями определиться) поставщик пока молчит(

[Sleepy]

С такой информацией нужно осторожнее) я по Вашей таблице заказывал отверстие для 32 трубы, сделали мне отверстия 43 а фитинг пришёл там оказалось 32, пришлось применять изоленту и герметик))

Не совсем понял что именно произошло.

Это размеры классического VDL, который де-факто стандарт. Ес-но невозможно гарантировать ничего для произвольных левых фитингов сделанных где-угодно.

[Bolo]

Не легче конечно)) выреза видно не будет, вырежу в пленке под склейку борозды, при наклеивании чёрным герметиком должно слиться с пленкой) фотки потом выложу)
Мне вот надо с отверстиями определиться) поставщик пока молчит(

И что в шахте на заднее стекло будет наклеена чёрная плёнка?
Она не будет там держатся это точно
О все эти пленки и герметик будет видно
В чем проблема заказать заднее стекло тонированное в массе например с вырезами и тд
И переклеить его

[Krashn056]

И что в шахте на заднее стекло будет наклеена чёрная плёнка?
Она не будет там держатся это точно
О все эти пленки и герметик будет видно
В чем проблема заказать заднее стекло тонированное в массе например с вырезами и тд
И переклеить его

Ну у нас в городе этого не делают, а с учётом цен на сегодня это будет не очень бюджетно) плюс время) так что тут без вариантов пока, новую банку я буду заказывать конечно же уже с вырезом)
По поводу пленке пока не знаю, оставлю пленку если слезет то закрашу чёрным герметиком, видимую часть шахты закроет решётка перелива а то что останется видно прикроют камни и кораллы)

[Krashn056]

Не совсем понял что именно произошло.
Это размеры классического VDL, который де-факто стандарт. Ес-но невозможно гарантировать ничего для произвольных левых фитингов сделанных где-угодно.

Во-во, лучше конечно сверлить после получения на руки фитинга, ну или если поставщик может сказать заранее размер отверстия)

[Krashn056]

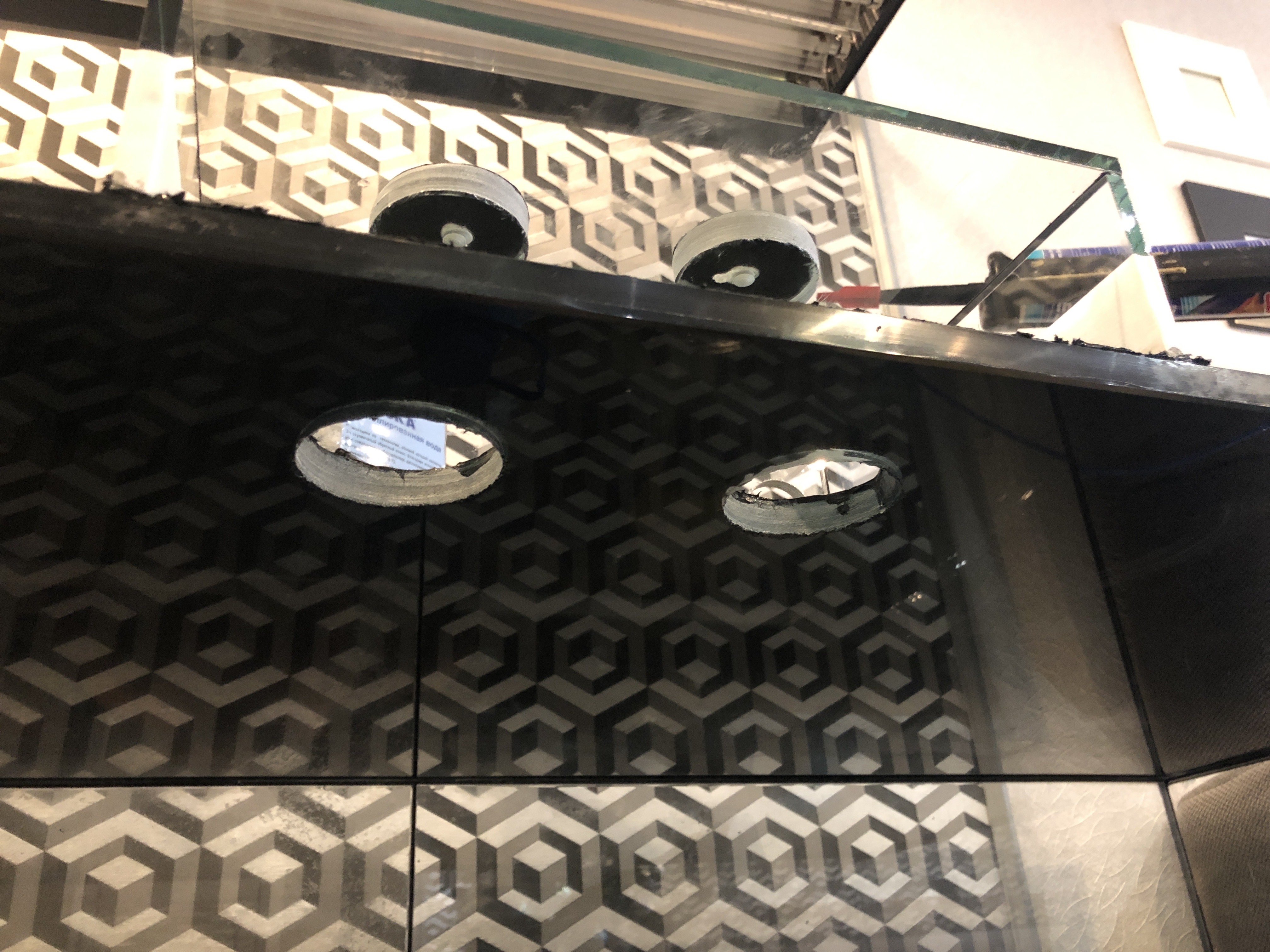

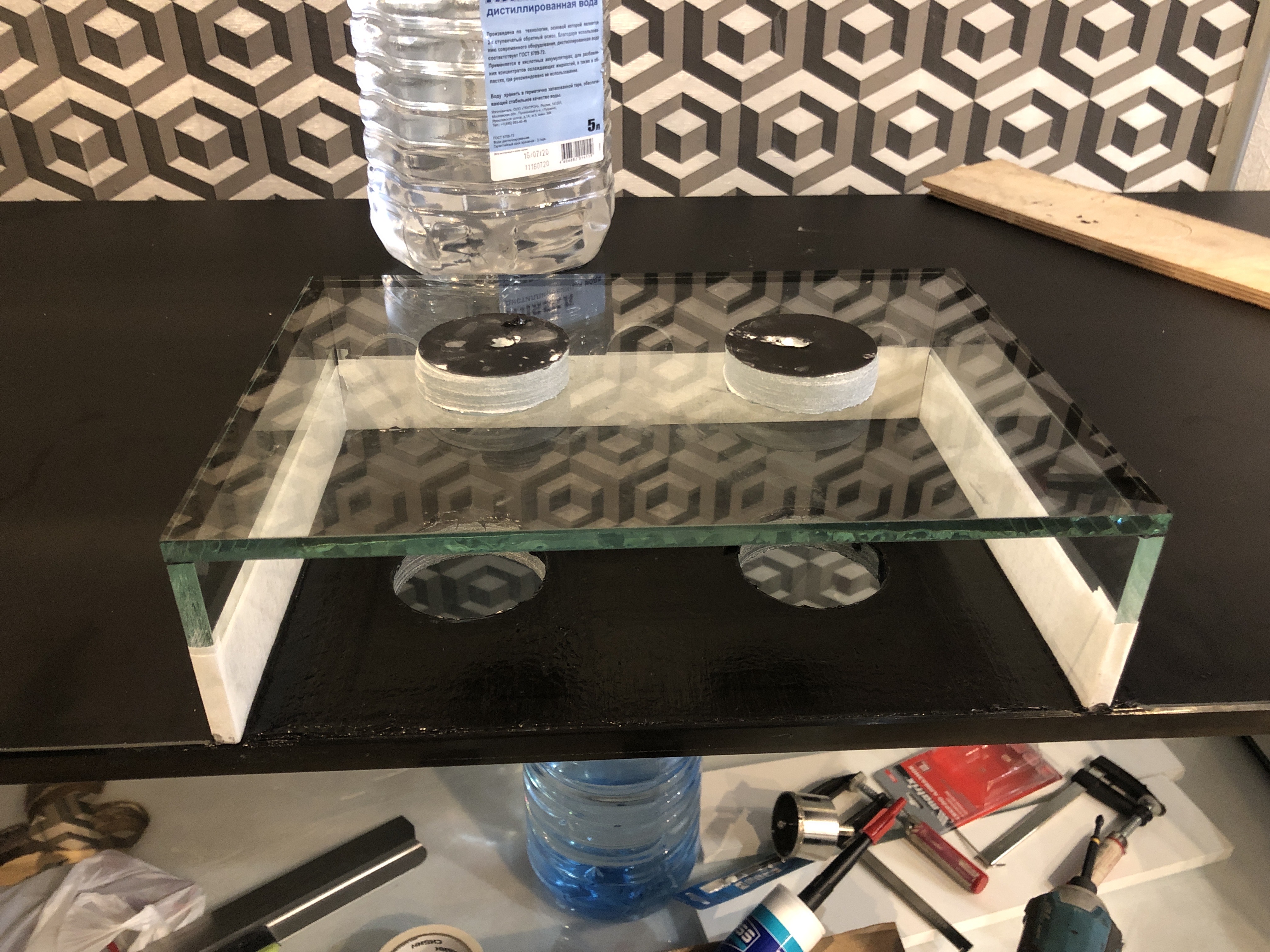

Вот что вышло
Решил не рисковать с пленкой, заделать герметиком )

[ЭдуардСТР]

Если уровень воды в банке будет выше отверстий, то , я так понимаю, бак. пленка не будет уходить

[Krashn056]

Если уровень воды в банке будет выше отверстий, то , я так понимаю, бак. пленка не будет уходить

Там ещё будет делаться внутренняя шахта, которая как раз будет задавать уровень и собирать пленку)

[Krashn056]

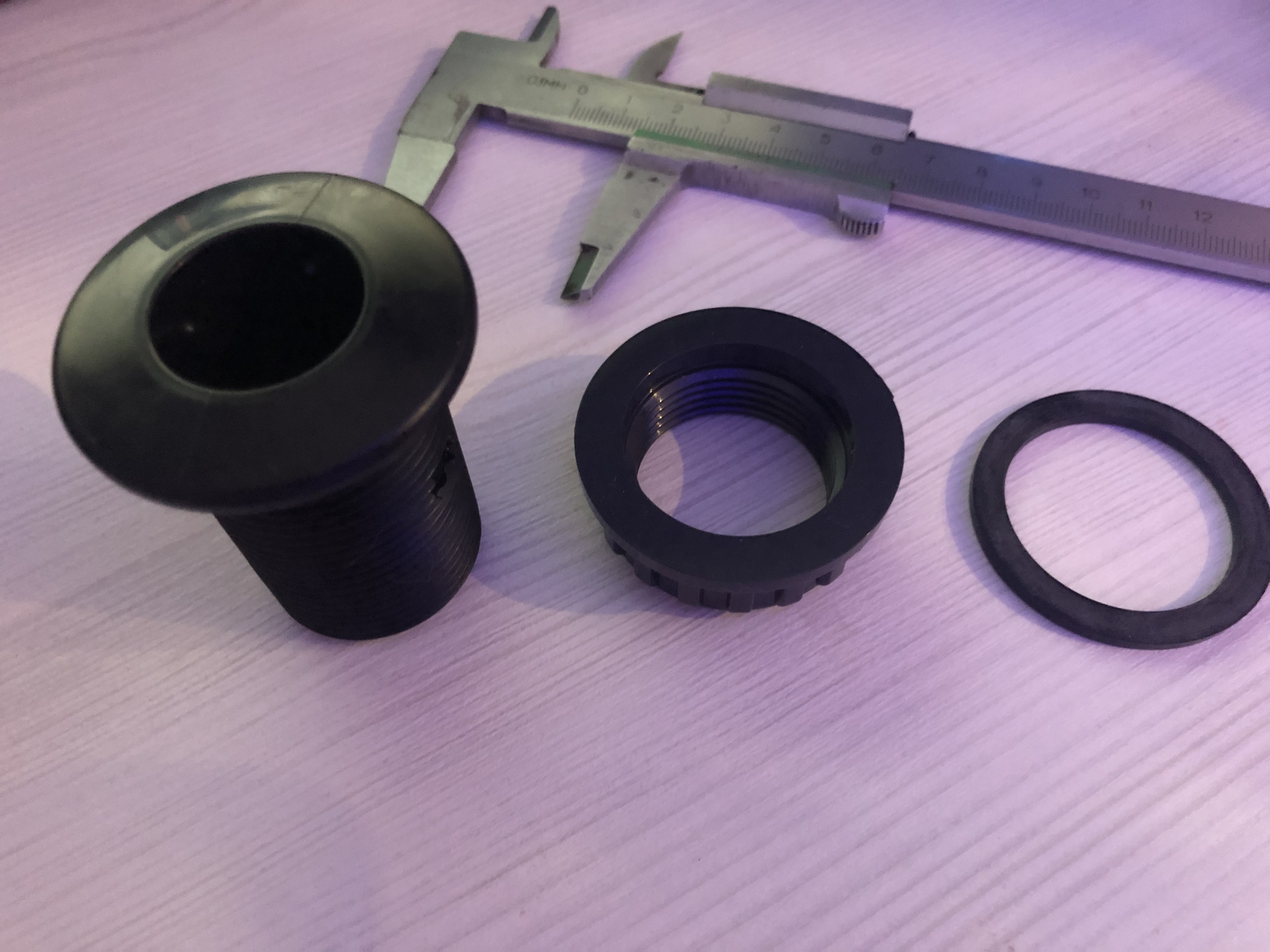

Приехали переходы для возврата

Нефига там не 33,7 как писал поставщик. Померив оказалось 33 ровно! Так как на 33 и 34 коронку в городе найти не удалось пришлось купить на 35 мм. Из нюансов, уплотнительное кольцо из резины, думаю лучше его не использовать, буду искать из силикона или сажать на герметик.

[MAN]

Там ещё будет делаться внутренняя шахта, которая как раз будет задавать уровень и собирать пленку)

Обычно внешнюю шахту делают, чтобы отказаться от внутренней. А тут и внешняя и внутренняя будет?

[Krashn056]

Обычно внешнюю шахту делают, чтобы отказаться от внутренней. А тут и внешняя и внутренняя будет?

В начале статьи, есть пример заводского Overflow перелива, он состоит из внутренней части и внешний, Таким образом делать внешнюю шахту из оргстекла не вижу смысла, сделал ее имитацию из стекла, внутренняя часть будет из оргстекла! Она будет очень компактной по сравнению с классической внутренней шахтой, как закончу оглашу бюджет, но и так понятно что выходит намного дешевле, чем заводской вариант

[ЭдуардСТР]

Подскажите, переход пленка и герметик, сильно видна разница с внутренней стороны? То есть глядя в аквариум насколько это заметно?

[Krashn056]

видно конечно, но меня не напрягает

[Talakan]

Вот что вышло image-2021-12-21-11:14:08-689.jpg
Решил не рисковать с пленкой, заделать герметиком )image-2021-12-21-11:13:51-473.jpg



Действительно, как бактериальная пленка будет уходить?

[Krashn056]

Действительно, как бактериальная пленка будет уходить?

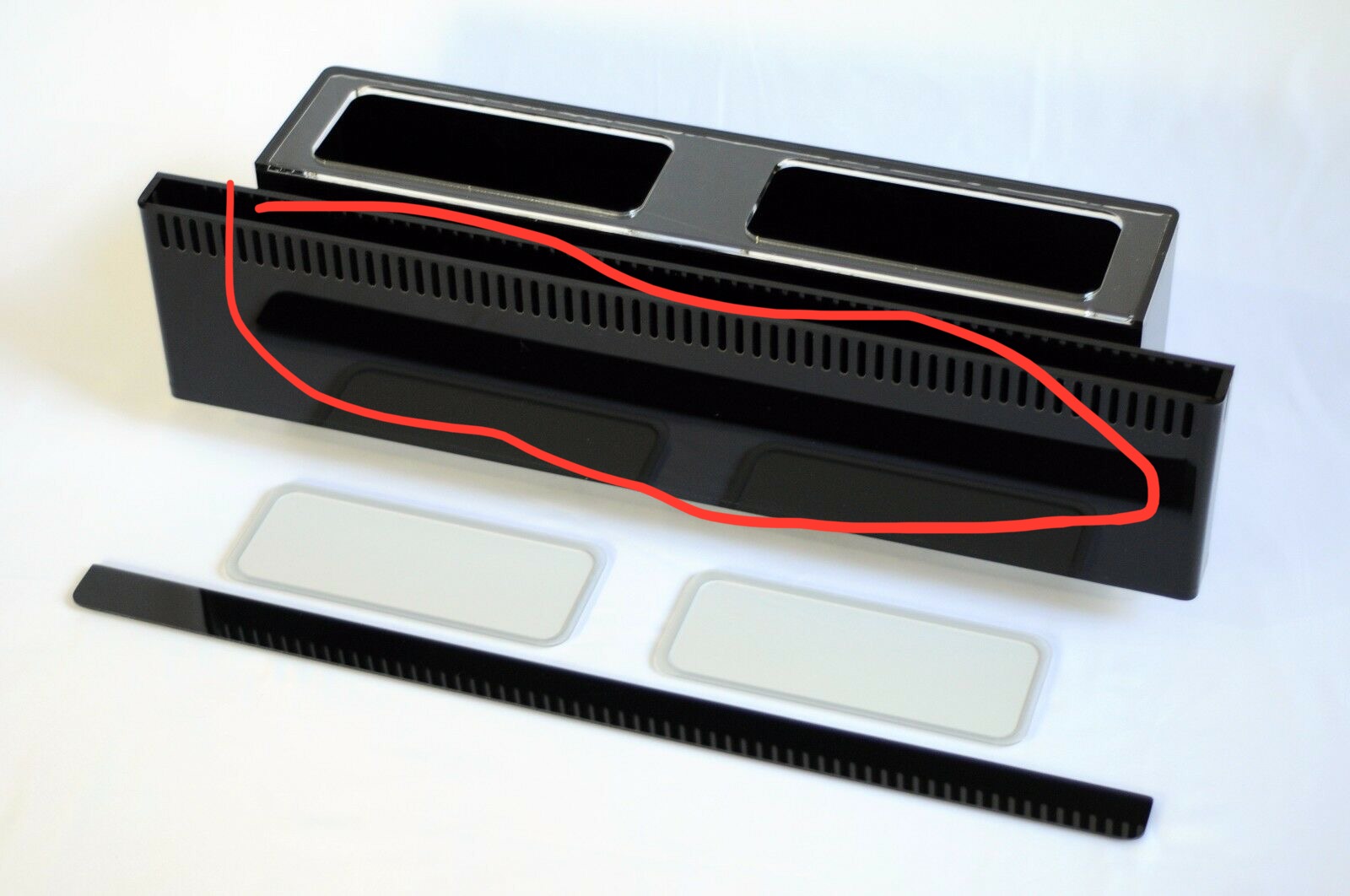

Будет вот такая внутренняя шахта

[Krashn056]

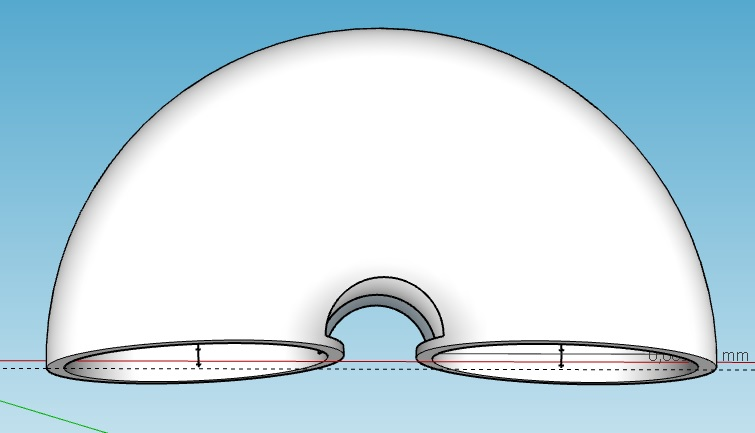

Пытаюсь в SketchUp Pro 2020 соорудить фитинг, но чет не выходит, мож кто подскажет почему не отрисовывает середину?





Прикрепленные изображения

•

[Krashn056]

Напечатал элементы внутренней шахты т. к. области печати не хватало пришлось делать из двух)
