Сообщений в теме: 114

[Dmitry_N]

Да, согласен.

В папку с корпусными элементами добавил еще вот такой колпачок на светодиоды и фотодатчики.

Это очень полезная штука. Несколько раз гнул диоды, когда вставлял пробирку.

[tiger33]

Всем привет! В итоге вернулись к первоначальной теме с красным и зеленым диодом? Может кто то брал проверенные кроме чип и дип где то?



Прочитал новые сообщения, вот светодиод красный, как по ссылке от Андрея. Такой пойдет? И зеленый собственно из этой же серии (по его ссылке)



https://www.ozon.ru/...os_search=false

[tiger33]

Итоги сегодняшнего дня...

Поставил 2 зеленых диода, написал код, который позволяет делать измерения за один поворот пробирки, при этом каждый раз делая измерения по обоим каналам (т.е. 4 измерения с усреднением значений).

Эксперименты по воздуху показали шикарные результаты, точность невероятная,  я даже отключил прогрев диодов, поскольку его влияние не было заметно, т. к. диоды потребляют мизерный ток и не нагреваются.

Переписал полностью код под два диода и решил откалибровать все и сделать измерения. Сделал две калибровки подряд, на зеленых диодах получил F=6.02 и F=6.05.

Но как только решил провести измерения, тут меня ждало фиаско, результаты скачут невероятно, абсорбция пробирки при вращении очень сильно меняется.

Пользоваться невозможно. Хоть и стабильность диода в десятки раз выше, которая с запасом перекрывает худшую абсорбцию раствора (F=6 при зеленом и F=2 при красном) стекло вносит большую погрешность.

Осталось купить ИК диоды и попробовать их

А может есть смысл рассмотреть использование квадратных лабораторных кювет? Есть и из кварцевого стекла. Правда стекло там толще конечно.

[Andrey74]

Может и есть смысл. Но изначально проект задумывался как недорогой фотометр из доступных комплектующих. Я немного поработал над доработкой, осуществил то что хотел сделать и результатом доволен. Пользуюсь и меня устраивает результат. С квадратными надо переделать печатную плату. Ну и самое главное сильно ли это улучшит ситуацию? Я купил цилиндрические, колориметрические, из хорошего стекла и точной геометрией. Разницы особой не увидел. Возможно с прямоугольными все будет лучше, может кто то захочет, сделает, ничего сложного нет.

[tiger33]

Может и есть смысл. Но изначально проект задумывался как недорогой фотометр из доступных комплектующих. Я немного поработал над доработкой, осуществил то что хотел сделать и результатом доволен. Пользуюсь и меня устраивает результат. С квадратными надо переделать печатную плату. Ну и самое главное сильно ли это улучшит ситуацию? Я купил цилиндрические, колориметрические, из хорошего стекла и точной геометрией. Разницы особой не увидел. Возможно с прямоугольными все будет лучше, может кто то захочет, сделает, ничего сложного нет.

С опозданием, но все же уточню). А на каком варианте по светодиодам вы в итоге остановились?Не совсем это понял из сообщений

[Andrey74]

Добрый день!



Светодиод яркий зеленый (прозрачная линза) 3мм, 2000мкд, 545нм, 10 шт. купить на OZON по низкой цене (1472102070)

GNL-3012HD, Светодиод красный 60° d=3мм 5-10мКд 700нМ (Red), G-nor | купить в розницу и оптом



Я использую эти.

[White80]

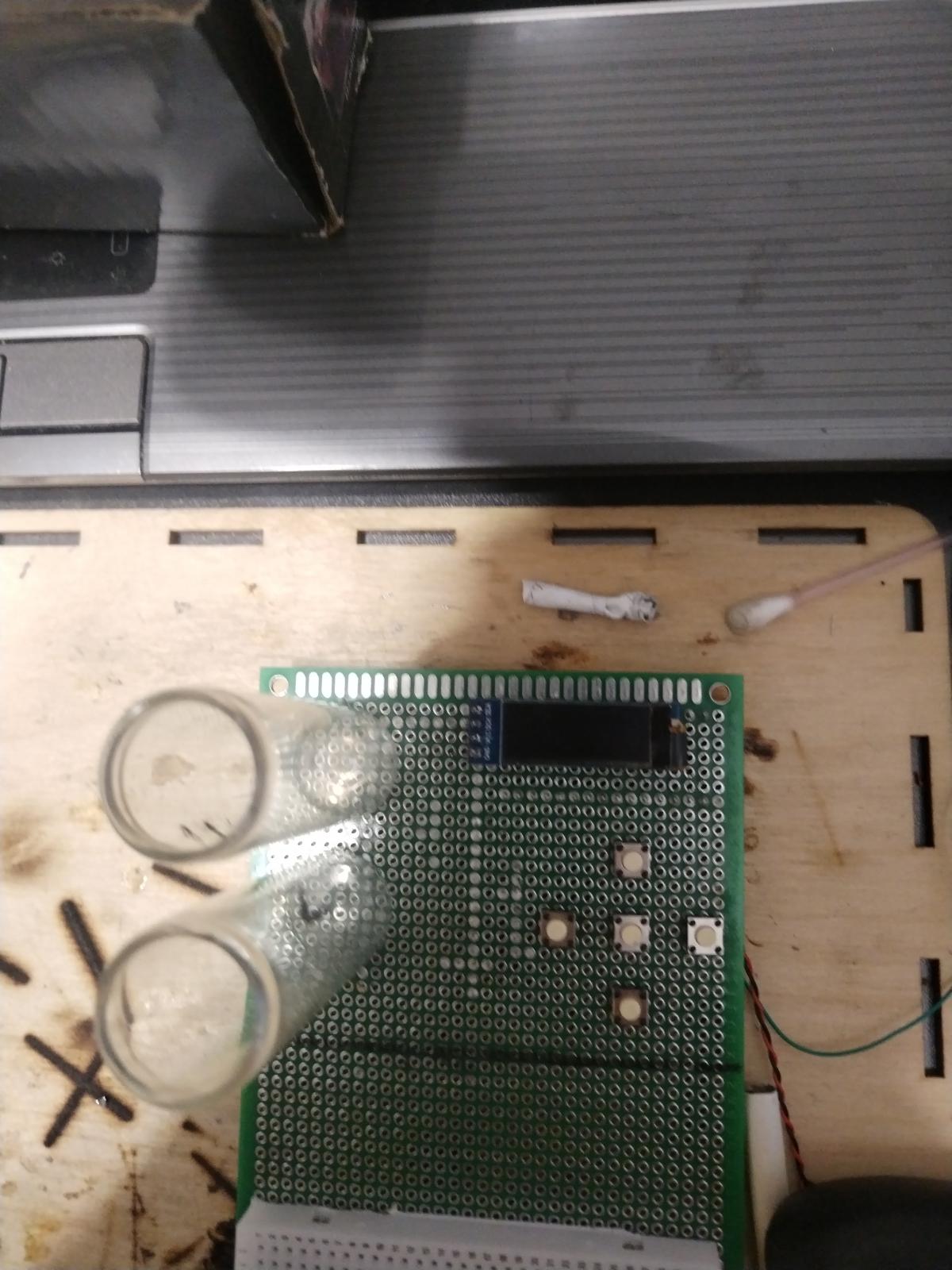

А можно сделать так? На пару пробирок ниф

Прикрепленные изображения

•

[White80]

Один фиг TSL237 это работает в две стороны.

[White80]

Так то я вообще не понимаю в электронике. А вв программировании тем более.

[Andrey74]

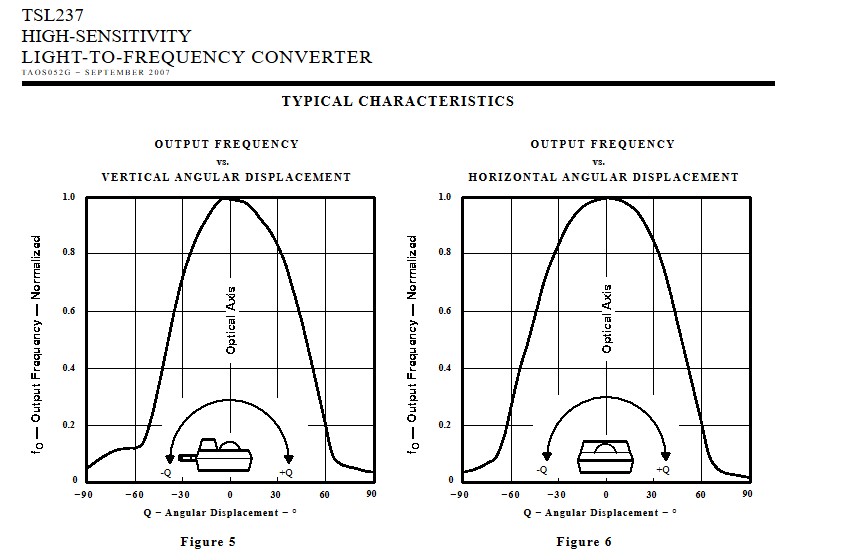

Добрый день! Вот такая диаграмма направленности, в обе стороны данный конвертер не работает. Но если хотите разнести светодиоды и датчики то конечно работать будет, единственное, смысла в этом нет.

Прикрепленные изображения

•

[White80]

Понял. Спасибо

[White80]

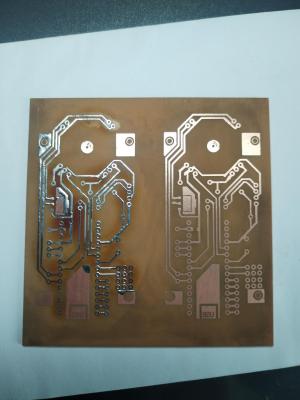

Осваивал лут технологию. Вот что получилось. Все очень просто. Но саму схему в данном случае придётся править иначе получаются разрывы в дорожках

Прикрепленные изображения

•

[White80]

Спасибо огромное автору!

[White80]

Тексталит брать не советаю. При обслуживании подгорает

[tiger33]

Народ,а кто-то пробовал другие реагенты , не УХЕ? А то я так понял у них косяки серьезные полезли и в фосфате и в нитрате тестах. В салике насколько я понял проблема в других объемах
