Сообщений в теме: 8

[Tomcat]

Народ, помогите правильно подключить помпу к 220В.
В инструкции написано - подключить белый и синий провода .
По факту имею 4 провода абсолютно других цветов, 2 из них соеденены между собой через некую хрень, всего болтаются 3 хвоста...

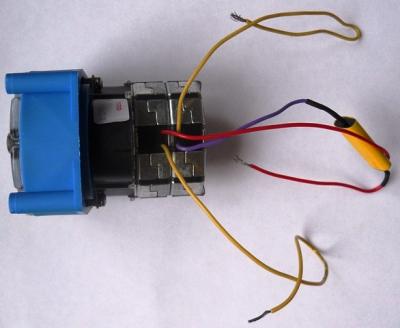

Вот фото этого безобразия:

Собственно, как подключить питание и ничего не спалить?

[vahegan]

Сергей, там с торца, на двигателе, нет ли шильдика, со схемой подключения и спецификациями?
Если нет, лучше обратиться к дистрибьютору с этим вопросом.

[Tomcat]

Ваге, в том то и дело, что ни с торца, нигде нипупа нет...

[vahegan]

Сергей, скорее всего, надо подключать так: желтые в сеть, красный провод к одному из желтых (в зависимости от того, к которому из них подключишь, будет зависеть направление вращения).

[Карен]

По памяти в моих этатронах 3 провода, другого цвета правда, один просто провод (как желтый на твоей фотке), второй двойной, один из них через конденсатор (как красно синий на фото в первом сообщении).
Так что, думаю, красный провод на фото точно в сеть идет. И какой-то из желтых...
Не рискуй, лучше узнать точно, прежде чем включать.

[vahegan]

Не рискуй, лучше узнать точно, прежде чем включать.

Да, думаю, лучше позвонить по телефону (495) 787-1459 и спросить

[alex-pro63]

Там два синхромотора. Из каждого выходит два провода.
Из первого красный и жёлтый - это обмотка одного мотора.
Из второго синий и жёлтый - обмотка второго мотора.
Синий включен через фазосдвигающий кондёр. Два мотора со сдвигом фазы для того, чтобы всегда стартовал в одну сторону.
Один такой мотор стартует куда ему захочется.
Поэтому:
1. Красный - в сеть.
2. Два жёлтых в кучу - и в сеть.

[Tomcat]

Предыдущий оратор сказал истину! То же самое мне ответили в московском саппорте. Спасибо всем!

[alex-pro63]

Не спрашивали у них, почему так сильно греется?

Как-то странно они намутили с конденсатором ......ИМХО......А может я и ошибаюсь.
По идее, если такого типа мотор может работать "в одиночку".......а они и работают во многих устройствах, например, в СВЧ печках на вращении поддона, в различных игрушках, ....... только стартуют "куда захотят"......Так вот, по идее, конденсатор нужен только на время пуска второй обмотки, чтобы всегда в одну сторону.
Это я к чему. Это я опять к температуре. Есть такая "чуйка", что кондёр (а именно неправильно, неточно подобранная ёмкость) виноват в нагреве.

Ну да чёрт с ним. У людей работает. Никто ещё не сказал, что сгорел.
