Сообщений в теме: 343

[alex-mor]

Дааа, поменял шило на мыло... Придётся джебао в запас положить и ставить назад аквамедик.

[alex-mor]

Дело не в токе. Дело в подшипниках. В качестве изготовления. В точности изготовления.

А гул напоминает старый трансформатор, в котором и подшипников нет.

[fiodorov]

У меня дст.... Я её вообще не слышу. Видимо я тихих не слышал.

[alex-mor]

Сейчас пришла мысль, может это не подшипники гудят, а электрическая часть- обмотка.

[Jak]

У вас DC или DCT? У меня просто DC работала значительно тише

[Persei]

Про подшипники весело, нет в таких помпах подшипников исполнение "мокрый ротор".

[Ваня]

Про подшипники весело, нет в таких помпах подшипников исполнение "мокрый ротор".

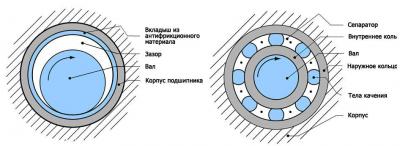

Подшипник - опора вала. Она выглядит не только как колечки с шариками (рисунок справа), которые называются подшипниками качения (они катятся), а так же как слева - они называются подшипники скольжения (они скользят).





Без подшипника ротор "прилип" бы к стартеру и не тронулся с места... Он его как бы центрует.

[Persei]

В устройствах такого типа в качестве "подшипников" используют керамические втулки, в данных помпах "мокрый ротор", вращяется только он, то есть ось неподвижна.

[Ваня]

Все правильно. Керамическая втулка стоит в осевом отверстии ротора. У подшипников могут крутиться и внутренние части и наружные.

[yukr]

2 Pavel Pro :

Померил производительность по воде Jebao DST 4000 с игольчатым импеллером(купил для пенника) - 3792л/час при подъёме на 5см.   Мерил три раза,  требованиям к научному эксперименту конечно не соответствует, но разброс результатов всего 1,2 %

Завтра испытаю такую же с обычным(лопастным) импеллером; отпишусь.

[Sleepy]

А Jebao даёт графики производительность/подъем на свои насосы?



Похоже, что у них всё неплохо когда поднимать не надо и резко начинаются проблемы с подъемом. И тогда сразу всё сходится - небольшое энергопотребление, резкое падение производительности с подъемом, зависимость производительности от толщины трубы подающей магистрали (у нормальных насосов это практически не влияет (в пределах разумного))...

[Ваня]

Графики дает - нормальные они помпы - надо смотреть просто заранее. Ведь выход у DCT8000 40 мм (!!!) А у меня например 25 мм - это большое падение подачи. И что мы хотим ?

[Pavel Pro]

Вот графики помп и техн.характеристики помп DCT заявленные. Вот и хотелось бы убедиться в этом.
Сомнения есть, что они работают так как нужно нам в МА.






Основные характеристики помп с 10ти шаговым контроллером.
• DCT-4000 (30w) 1,200 - 4,000 л/ч.
• DCT-6000 (42w) 2,900 - 6,000 л/ч.
• DCT-8000 (65w) 2,500 - 8,000 л/ч.
• DCT-12000 (85w) 3,800 - 12,000 л/ч.
• DCT-15000 (105w) 4,750 - 12,000 л/ч.

Размер ДхШхВ
• DCT 4000 = 14.5cm x 9.4cm x 12.8cm
• DCT 6000 = 16.5cm x 10.4cm x 12.8cm
• DCT 8000 = 18.2cm x 10.4cm x 12.8cm
• DCT 12000 = 18.2cm x 10.4cm x 12.8cm
• DCT 15000 = 18.2cm x 10.4cm x 12.8cm

Максимальная высота подъема
• DCT4000 3.0m
• DCT6000 3.8m
• DCT8000 4.5m
• DCT12000 5.0m
• DCT15000 5.0m

Вес помп.
• DCT4000 1.8Kgs
• DCT6000 2.5Kgs
• DCT8000 3.1Kgs
• DCT12000 3.2Kgs
• DCT15000 3.5Kgs

[basopotam]

умерла DC6000, хорошо была запасная DC3000

Отработала примерно год. помпе чуть меньше двух лет.



нужно поискать альтернативы.

[audel]

Провел сегодня тестирование. Ниже все подробно опишу, что бы не было вопросов и была возможность найти ошибки.



Использованное оборудование:

1. Помпа Jebao DC3000 (любезно предоставленная basopotam)

2. Arduino Uno R3

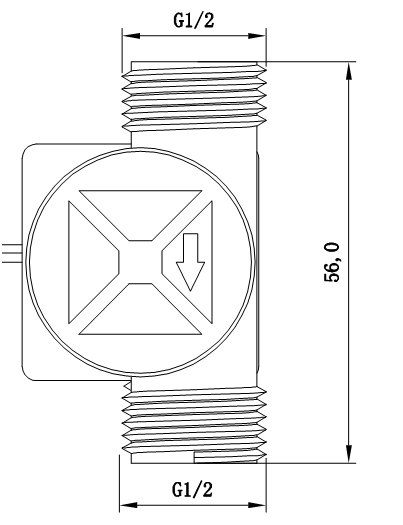

3. Датчик потока воды EGO-A

Хар-ки датчика:

The lowest rated working voltage: DC4.5 5V-24V

 maximum operating current: 15 mA (DC 5V)

 working voltage range: DC 5~18 v

 load capacity: ≤ 10 mA (DC 5V)

 use temperature: ≤ 80 ℃

 operating humidity range: 35%~90%RH (no frost)

 allowing pressure: pressure 1.75Mpa

 temperature: -25~+80 ° c

 External threads: 1/2"



Использовалась схема и скетч отсюда (http://www.seeedstud...ter_Flow_sensor)



Помпа погружалась в воду температурой 24 градуса, высота столба воды на выходом помпы 6 см.



Проводилось три теста, во всез случаях трубы и датчик был прикручен разборной муфтой 20мм

1. Высота от выхода помпы до середины датчика 10 см.

2. Высота от выхода помпы до середины датчика 40 см.

3. Высота от выхода помпы до середины датчика 40 см., после еще установлена труба 20 мм. высотою 115 см.



Во всех случаях конструкция стояла вертикально, отклонения не более 5-10 градусов, ни каких уголков и прочих элементов не использовалось.

Данные фиксировались после стабилизации.



Теперь самое интересное

Получены следующие результаты:



Тест 1

Скорость на контроллере - пропускная способность в л\ч

1 - 584 л\ч

2 - 664 л\ч

3 - 744 л\ч

4 - 816 л\ч

5 - 880 л\ч

6 - 928 л\ч



Тест 2

Скорость на контроллере - пропускная способность в л\ч

1 - 465 л\ч

2 - 544 л\ч

3 - 648 л\ч

4 - 728 л\ч

5 - 792 л\ч

6 - 848 л\ч



Тест 3

Скорость на контроллере - пропускная способность в л\ч

1 - нет данных, столб воды не поднялся до верхнего уровня

2 - нет данных, столб воды не поднялся до верхнего уровня

3 - 80 л\ч

4 - 272 л\ч

5 - 368 л\ч

6 - 440 л\ч





Вот такие неоднозначные показатели, предлагаю проверить еще раз мою методику и использованный скетч на предмет ошибок.



Так же хотелось бы сравнить помпу другого производителя, желательно DC и не DC, для сравнения результатов и возможно внесения корректировок в методику.



Жду Ваших комментариев.





[Pavel Pro]

Спасибо, за подробное описание теста и результат!
Да, Jebao умирают в моих глазах. Но вот чтобы не поднять воду на 115см на первых двух скоростях, этого уж я вообще не ожидал.
Я сейчас тоже самое стал наблюдать и за помпами течения. Мощность падает со временем.
Интересно сколько данная помпа была в работе, сколько месяцев она трудилась?
Как видно , Jebao совсем слабенькие помпы оказываются !
Народ, нужно по внимательнее приглядеться к этим помпам. Вполне, что они могут быть не интересны совсем.
Кто то ещё замеры даст? Ну или свою помпу одолжить audel для теста.
Как мне кажется , нужно знать оборудование своё, а не то что пишет производитель.

[audel]

В идеале бы проверить ещё такую же помпу, но новую.
Предоставленная помпа вела себя странно, после запуска, она долго раскручивалась. Вечером сделаю видео при снятой крышке.

[basopotam]

В идеале бы проверить ещё такую же помпу, но новую.
Предоставленная помпа вела себя странно, после запуска, она долго раскручивалась. Вечером сделаю видео при снятой крышке.

У меня скоро будет новая дц2000

[Pavel Pro]

У меня скоро будет новая дц2000

А как долго была в работе эта 3000?

[audel]

С новой DC2000, будет интересно, у меня такая стоит в работе уже более года. Можно будет сравнить.
