Всем добрый день.
В процессе вспоминания синтаксиса набросал небольшую программку для Arduino Nano, который может выполнять роль контроллера светодиодов.
Изначально, до углубленного знакомства с темой контроллеров я именно такую "машинку" и искал. Набросав программку, подумал, вдруг кому то пригодится. Сразу скажу, что на комментарии я потратил столько же, а может и больше времени, чем на саму программу, поэтому не обольщайтесь, она чудеса творить не будет. Но если аккуратно подходить к заполнению переменных и следовать инструкции она свою функцию выполнит.
Получить результат может любой. Если Вы интересуетесь этим, то вы в состоянии подключить Arduino Nano к RTS и как следствие к драйверу и к светодиодам.
Я уверен, что это никто не воспроизведет и пользоваться этим не будет. Но возможно это поможет Вам начать самому разбираться в контроллерах, так же как и мне когда-то соседние темы этого форума.
И так:
Что может:
- Имеет шесть каналов
- Регулируется каждый канал по мощности
- Регулируется общая мощность светильника
- Настройка происходит из ПО Arduino IDE, путем внесения изменений в сам сетч.
- Изменение мощности происходит раз в секунду.
Что нужно:
- ПК
- Arduino Nano $3.48 (MINI USB Nano V3.0 ATmega328P CH340G 5V 16M Micro-controller board for Arduino), например вот по этой ссылке http://www.ebay.com/...=item41923901f2
- RTC-module $0.99 (Arduino I2C RTC DS1307 AT24C32 Real Time Clock Module For AVR ARM PIC SMD), например вот по этой ссылке http://www.ebay.com/...=item27cb0c9d5e
- батарейка для модуля времени (RTC-module), LIR2032, ну это в любом магазине. Я купил за 70р.
p.s.: Arduino Nano и РТС-модуль при заказе через Ебэй нужно ждать от трех до пяти недель. Но я знаю, что и в России вполне можно приобрести данные вещи, правда немного по другой цене.
p.p.s.: Почему АрдуиноНано? Потому, что это достаточный дивайз с мини-usb на борту.
Что можно еще:
- Купить вот такую платку http://www.ebay.com/...=item1c3532201e
- Отдельный блок питания для питания Arduino Nano в то время, когда он не подключен к ПК.

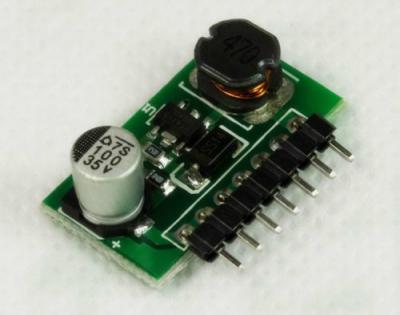

- Драйвера http://www.ebay.com/...=item25a5dec0da, но это уже углубление в конструкцию светильника.
- Плату светодиодов. Я долго не искал, вот например первая попавшаяся (на мой взгляд вариант 2 более предпочтителен) http://www.ebay.com/...=item1c4fc4d871, но еще раз повторюсь это не относится к теме.
Ложка дегтя:
- Поддерживать данный проект не буду.

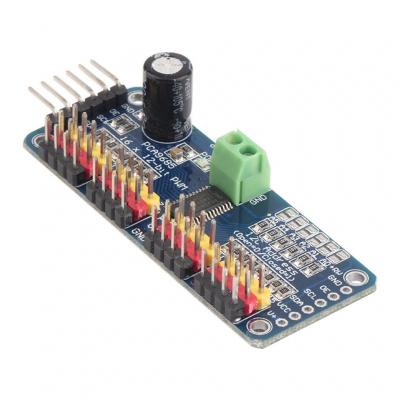

- Развивать данный проект некуда. Хотя можно основываясь на этом же принципе добавить http://www.ebay.com/...=item3d01cbc642и получить 12 битный шим на 16 каналов.
- При малой мощности и при быстрых рассветах и закатах будет виден скачек освещенности на канале. Вызвано низким шимом и дискретностью в одну секунду.
- Настройка производится прямо в программе, что может повлечь за собой нечаянные действия по изменению кода. Надо быть немного внимательным и аккуратным при вводе и все будет ОК.
p.s.: Уже чую комментарии "бывалых"... )))
И так:
1. Покупка.
- Arduino Nano $3.48 (MINI USB Nano V3.0 ATmega328P CH340G 5V 16M Micro-controller board for Arduino), например вот по этой ссылке http://www.ebay.com/...=item41923901f2
- RTC-module $0.99 (Arduino I2C RTC DS1307 AT24C32 Real Time Clock Module For AVR ARM PIC SMD), например вот по этой ссылке http://www.ebay.com/...=item27cb0c9d5e
- батарейка для модуля времени (RTC-module), LIR2032, ну это в любом магазине. Я купил за 70р.
желательно сразу рассмотреть приобретение драйверов, светодиоды, блок питания светодиодов и радиатор для светодиодов.
2. Подготовка ПК.
- Скачиваем на официальный сайт и скачиваемым программу в соответствии с Вашим ПК https://www.arduino..../Main/Software/
- Устанавливаем программу Arduino IDE (программа для программирования контроллеров).
- Подключаем (на макетной плате, с помощью паяльника - без разницы) Arduino Nano к RTC-module. У меня нет программы визуализации, но на RTC-module четыре выхода:
VCC - подключаем к +5 Arduino Nano или БП
GND - Подключаем к "земле"
SDA - Подключаем к выходу A0 Arduino Nano.
SCL - Подключаем к выходу A1 Arduino Nano. Данные выходы можно легко менять в программе на любые другие.
- Подключаем Arduino Nano к ПК чезер USB кабель.
- Подключаем БП к Arduino Nano и RTC-module. Важно, все выходы "земля" должны быть соединены между собой.
- Скачиваем скетч (так называется программа для контроллера). http://файлообменник...6th40l83ex.html
- Запускаем скетч, он открывается в программе Arduino IDE.
3. Настройка.

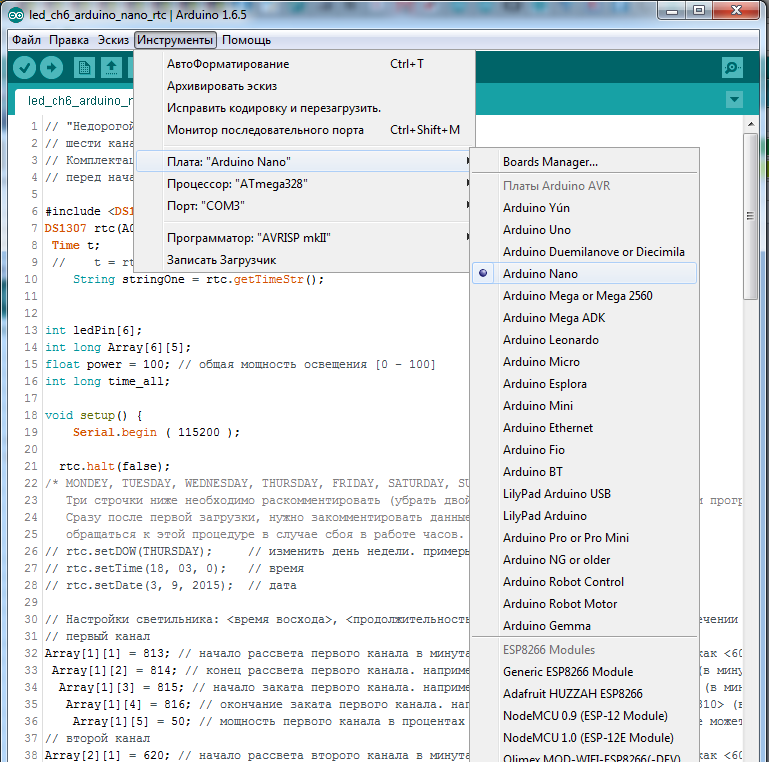

- Мы видим вот такую картинку и нам нужно выбрать тип нашего Ардуино. Делаем так:
- После подключения Arduino Nano к ПК в Диспетчере устройств ПК должен появиться новый порт

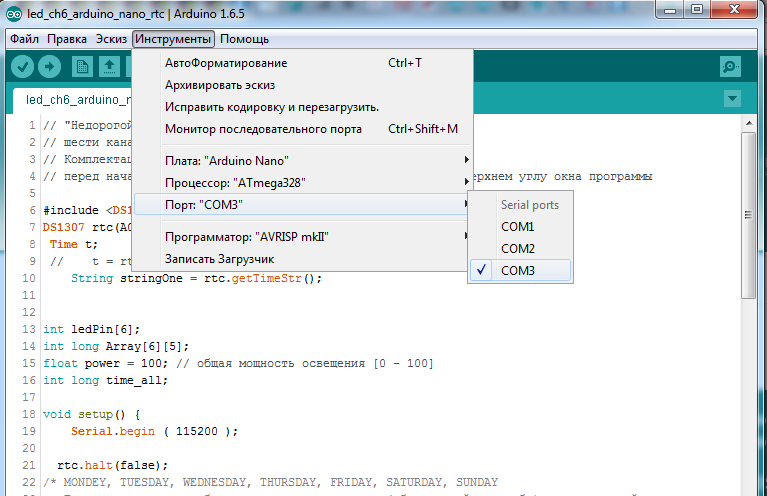

- Указываем новый порт в программе Arduino IDE
- Перед собой вы видите готовый скетч для загрузки в Arduino Nano. В нем вы можете и должны производить необходимые для Вас настройки:
На картинке ниже поле 1: Это общая мощность светильника.
На картинке ниже поле 2: При первоначальном запуске необходимо убрать знак "//" вначале строки это необходимо для первоначальной установки времени в RTC-module.
На картинке ниже поле 3: Тут при первоначальной установки времени необходимо ввести дату и время.
На картинке ниже поле 4: Это основные настройки параметров рассвета и заката. Дикое неудобство в там, что вносить данные нужно в минутах с начала дня. В комментариях это объяснено. Надеюсь не запутаетесь.
- Еще одно место для внесения данных это на рисунке ниже. В большей степени тут ничего изменять не нужно, это просто справочные данные. При просмотре моих скриншотов ориентируйтесь на номера строк
На картинке ниже поле 5: Номера строк
На картинке ниже поле 6: Это номера выходов у Arduino Nano, которые ответствуют каналам.
- После внесение желаемых диапазонов работы каналов, их мощности нужно загрузить эти данные в контроллер. Открываем "Монитор последовательного порта", <поле 7> и жмем на "Вгрузить", <поле 8>
- Сначала, после открытия "Монитор последовательного порта" увидим это

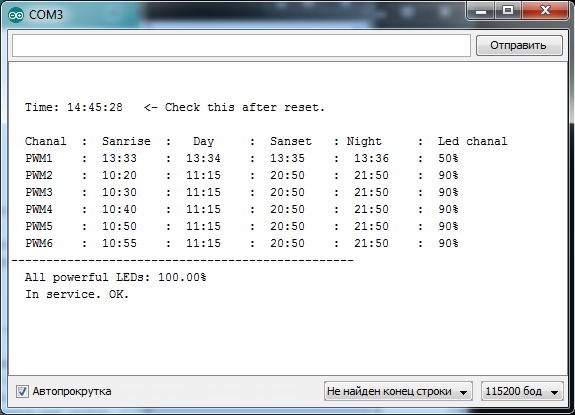

- А после удачной загрузки это:
- И это
p.s. А вообще дурная идея. Программа делается час. Описывается часа три... )))
