Сообщений в теме: 93

[qwanter]

Хм попробую по вашей схеме там получается что идет еще через еще один транзистор(который в оптопаре).. или там все дело в оптопаре или как там его.. а может в конденсаторе. Будем пробывать раз без писку получается.

[bbasil]

Оптовая там применена по причине использования pnp транзистора, а он в свою очередь, чтобы на выходе получился однополупериодный выпрямитель.

[qwanter]

Отдоленно понял пойду в магазин..

[qwanter]

Электроник с меня не какой наверно.. и так и сяк всеровно пищало.. Вышел из ситуации с помощью транзистора и терморезисторе, получился отдельный контур от ардуинки.. может оно и к лучшему если вдруг залипла бы ардуина..

[doombrother]

Возможно ли на arduino сделать контроллер рассвет-закат 3-х канальный если драйверы не поддерживают димирование? т.е. регулировкой тока



Драйверы есть вот такие http://ru.aliexpress...ailNewVersion=2

[qwanter]

Так ведь драйверы которые диммируется и регулируют током(силой)... так наверно вопрос: можно ли сделать из не диммируемого драйвера сделать диммируемый?

[doombrother]

Так ведь драйверы которые диммируется и регулируют током(силой)... так наверно вопрос: можно ли сделать из не диммируемого драйвера сделать диммируемый?

Там что то по шим сигналы было. Не силен в этом. Вопрос в целом возможна ли организация расвет-закат на подобных драйверах?

[bbasil]

Так ведь драйверы которые диммируется и регулируют током(силой)... так наверно вопрос: можно ли сделать из не диммируемого драйвера сделать диммируемый?

Можно, но необходимо обладать определенным скиллом. Причем подобный уровень автоматом подразумевает, что тебе уже проще самому рассчитать и спаять драйвер под свои потребности


Там что то по шим сигналы было. Не силен в этом. Вопрос в целом возможна ли организация расвет-закат на подобных драйверах?

Примерно как у блондинки вероятность встретить динозавра на улице - 50 на 50, либо встретит либо нет. Так и тут - 50 на 50, либо выйдет либо нет ...

[Sinnpriest]

Возможно ли на arduino сделать контроллер рассвет-закат 3-х канальный если драйверы не поддерживают димирование? т.е. регулировкой тока



Драйверы есть вот такие http://ru.aliexpress...ailNewVersion=2

Нет, из этого драйвера нельзя сделать диммирование. Этот драйвер служет для подключения в сеть 220в цепочки драйверов в сумме 30ват (десять трехватных диодов). Работает в режиме вкл/выкл (можно использовать бытовые теймеры для розеток 220в - продаются в "товары для дома" за 300руб, сейчас наверно дороже)

[Andrey66]

DEL

[Andrey66]

Всем привет!

Рискую быть закиданным тапками , но все же напишу

У меня светильник работает вообще без драйверов.

Собран он на кетайских 10 ватных светодиодных сборках, цветовая температура 4 000К, 10 Вольт номинальное напряжение.

Сборки стоят на больших радиаторах без вентиляторов и подключены к контроллеру через мосфеты.

Акваконтроллер запитан от 9-и вольтового БП., светильники работают где-то на 60-70% яркости.

Такие светильники у меня работают уже около трех лет, рассветы- закаты, все как положено

Не одна сборка за это время не вышла из строя, да и трава в аквах растет.

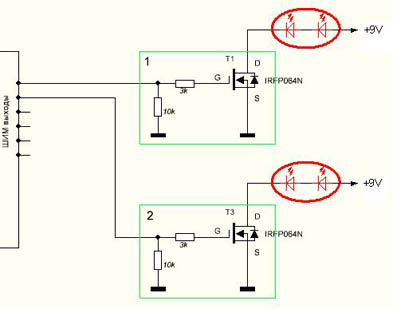

Схема подключения ниже;



Прикрепленные изображения

•

[doombrother]

Всем привет!

Рискую быть закиданным тапками , но все же напишу

У меня светильник работает вообще без драйверов.

Собран он на кетайских 10 ватных светодиодных сборках, цветовая температура 4 000К, 10 Вольт номинальное напряжение.

Сборки стоят на больших радиаторах без вентиляторов и подключены к контроллеру через мосфеты.

Акваконтроллер запитан от 9-и вольтового БП., светильники работают где-то на 60-70% яркости.

Такие светильники у меня работают уже около трех лет, рассветы- закаты, все как положено

Не одна сборка за это время не вышла из строя, да и трава в аквах растет.

Схема подключения ниже;

Это уже интересно. А какие мосфеты нужны на 6 cree xte на канал? драйвер как показано выше 600ма

Нашел вот такую вешь это не то? http://www.ebay.com/...e-/270935109423

[Andrey66]

Это уже интересно.

Как писал выше у меня подключены дешевые китайские сборки.

Дорогие кришные диоды я бы не стал подключать без токовой стабилизации.

А мосфеты IRFP064N;  IRFZ48N в общем любые n-канальные достаточной мощности.

[Sinnpriest]

Я подключал три трехватных диода к двенадцативольтному блоку питания. В цепь диодов добавлял резистор. Включение выключение по таймеру. Все было "пучком" и никаких драйверов и мосфетов. Работали месяц, пока не заменил контроллер.

Но, господа, я бы это обсуждение вынес в другую ветку. Все же тема не про это.
