Всем привет!

Начало нового аквариума размеры аквы 140*65*55см.

Каркас из алюминиевого профиля.
Размер каркаса
Длина 140см
Ширина 65см
Высота 75см плюс ножки 4см.
Вся обшивка на магнитах будет - двери, боковины тоже.


Каркас собрал, вполне жёсткие крепления, но на всякий случай задумался о жёсткости рамы.
Как то хочется каркас сделать более жёстким, чтобы не сложился. .
Заднюю стенку может прикрутить?
Может внутреннюю какую стенку (боковую, внутреннюю между внутренними перегородка и) также притянуть к раме винтами.
Вообщем, кто что думает, кто и как "ужесточил" бы каркас?

В доступе фанера 12мм,18мм.

Стенку прикрутить, укосы, прикрутить к профилю или вставить в профиль, чтобы более жёстко было?

Желательно советы от практиков.

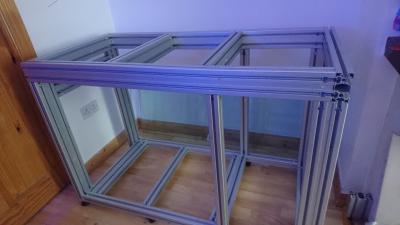

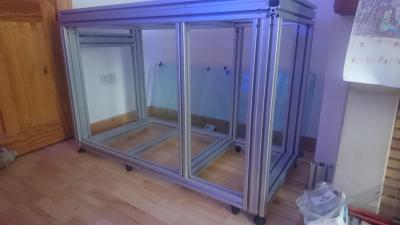

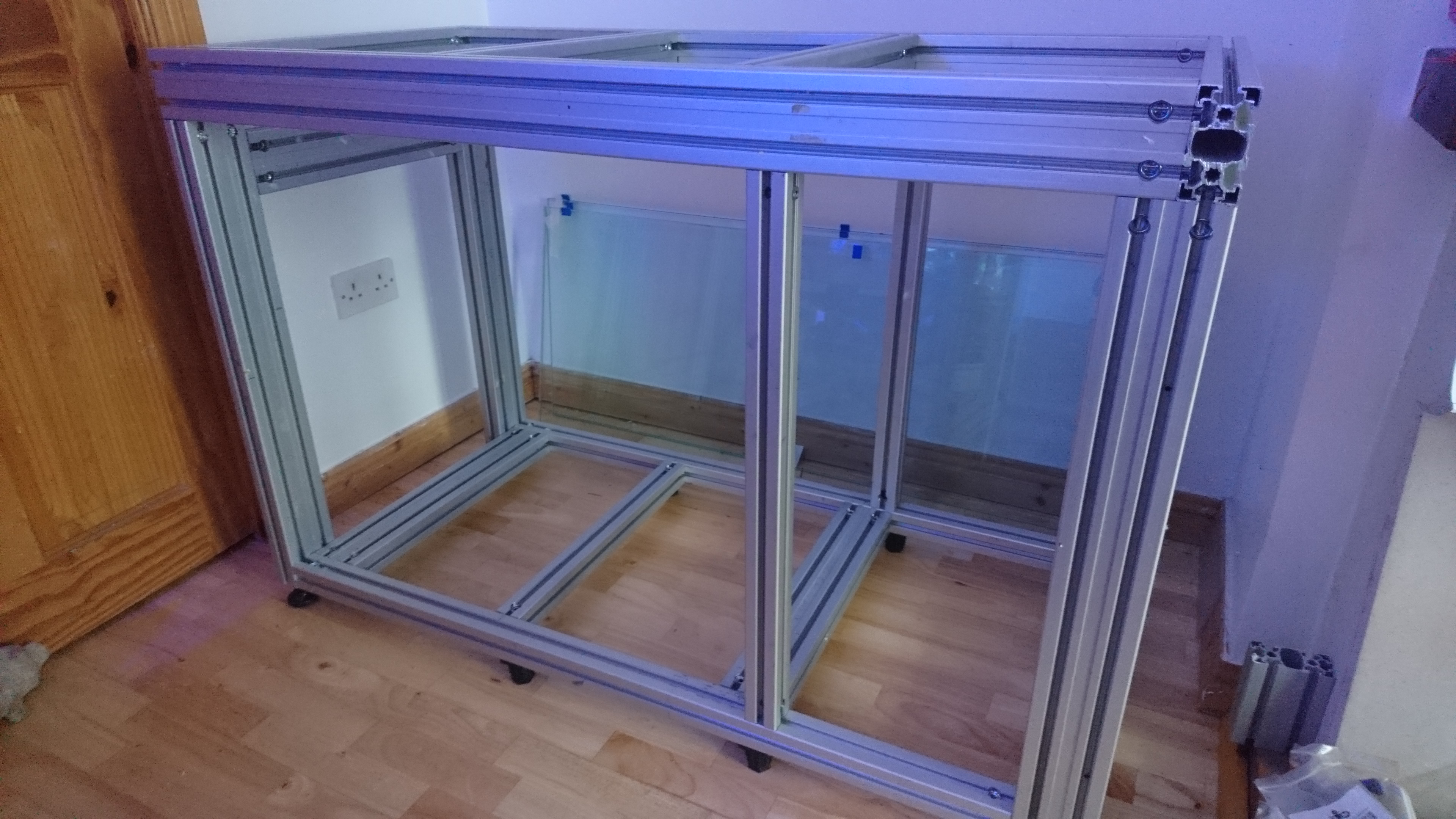

DSC_0005.JPG DSC_0008.JPG DSC_0012.JPG DSC_0013.JPG
  • cutmagister, Little_flea, Bolo и 2 другим это нравится

#2 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 554
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 03 Ноябрь 2020 - 15:27

Да чего там думать о жесткости? И так монструозная конструкция. По мне так перебор даже с размерами профиля.
Был опыт высокой и узкой банки, ее к стене еще прикрепили.
В пазы вставляется сотовый поликарбонат, например белый. Смотрится очень опрятно и защита от брызг и пр.
  • Pavel Pro это нравится

#3 Ev2genij

Ev2genij

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 612
  • Меня зовут:Евгений
  • Откуда:Люберцы

Отправлено 03 Ноябрь 2020 - 15:36

Отличный каркас получился!
Я бы пару укосин по задней стенке пустил на всякий случай.
  • Pavel Pro это нравится

#4 schip

schip

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 918
  • Меня зовут:Андрей
  • Откуда:г. Москва. ЗАО

Отправлено 03 Ноябрь 2020 - 15:40

Для жёсткости к этим профелям идут родные угловые крепления, но и в таком исполнении жесткость достаточна. Сам изначально хотел делать каркас из такого профиля, по пошел по пути бескаркасной тумбы.
Профиль 45 серия, я так понял.
  • Pavel Pro это нравится

Мой первый аквариум 60 литров а потом 120 тема и аквариум переехал в Schip REEF175

Как я его собирал читайте тут


#5 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 554
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 03 Ноябрь 2020 - 15:42

Скрытые крепления ничем не отличаются от уголков.
Уголки, насколько понимаю, могут корродировать.
  • Pavel Pro это нравится

#6 schip

schip

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 918
  • Меня зовут:Андрей
  • Откуда:г. Москва. ЗАО

Отправлено 03 Ноябрь 2020 - 15:50

Попробую нарисовать и объяснить в каких местах имеет смысл про уголок подумать
  • Pavel Pro это нравится

Мой первый аквариум 60 литров а потом 120 тема и аквариум переехал в Schip REEF175

Как я его собирал читайте тут


#7 Григорий

Григорий

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 708
  • Меня зовут:Григорий
  • Откуда:Подольск

Отправлено 03 Ноябрь 2020 - 15:56

Паша привет. Глянь тему Морского клоуна. Там все разжевано про каркас.
  • Pavel Pro это нравится

#8 schip

schip

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 918
  • Меня зовут:Андрей
  • Откуда:г. Москва. ЗАО

Отправлено 03 Ноябрь 2020 - 16:15

Попробую нарисовать и объяснить в каких местах имеет смысл про уголок подумать

Вот один жёсткий угол, на другом быстрых коннекторов будет маловато, туда лучше уголок ставить.

Прикрепленные изображения

  • Снимок.JPG

  • Pavel Pro это нравится

Мой первый аквариум 60 литров а потом 120 тема и аквариум переехал в Schip REEF175

Как я его собирал читайте тут


#9 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 17:23

Да чего там думать о жесткости? И так монструозная конструкция. По мне так перебор даже с размерами профиля.
Был опыт высокой и узкой банки, ее к стене еще прикрепили.
В пазы вставляется сотовый поликарбонат, например белый. Смотрится очень опрятно и защита от брызг и пр.

Спасибо за наводку вставить в пазы. Пазы 10мм, можно вставить.

#10 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 554
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 03 Ноябрь 2020 - 17:26

Да, очень удобно и чисто все.
  • Pavel Pro это нравится

#11 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 17:28

Отличный каркас получился!
Я бы пару укосин по задней стенке пустил на всякий случай.

Спасибо, Женя!
Укосины имеется ввиду от ног к перегородки?
Мне не понравились крепления 45° для этих профилей, как то не показались жёсткими и надёжными. Не взял я их.
1. А что если фанерой укрепить заднюю стенку?
2. Во всю величину каркаса с зади или можно не доводить до верха фанеру, для вентиляции?
3. Какой толщины взять фанеру?
4. Что с блоками делать? Оставить так или укрепить тоже?
  • dmitryalaytsev это нравится

#12 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 17:31

Для жёсткости к этим профелям идут родные угловые крепления, но и в таком исполнении жесткость достаточна. Сам изначально хотел делать каркас из такого профиля, по пошел по пути бескаркасной тумбы.
Профиль 45 серия, я так понял.

Да квадратные это низ и стойки из 45х45
Верхний переюимеьр из 90х45, чтобы прогиб был минимальный. 45х45 будет сильно гнуть я на длине 140, без пары стоек.
Планы такие слева самп, между стойкиюами перегородка и справа сухой отсек.
Максимульно хочу пространство в самп чтобы удобно было лазить.
Посмотрим, может переднюю перегородку вообще уберу.

По уголка, не взял я их. Там скрытые так притягивают, что можно даже профиль смять)).

#13 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 17:33

Паша привет. Глянь тему Морского клоуна. Там все разжевано про каркас.

Гриш, привет!
Конечно читал, даже в гостях был у него.)))
Но там другая конструктиция у него пролёты меньше. У меня пролёт под самп 90см.

#14 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 17:36

Вот задумался может чего укрепить все же дополнительно в тумбе в е же. ?
Справа будет шкаф для электрики, поэтому и ноги расположены не так как слева. 90см получается шкаф внутри. Комфортно должно быть.

#15 Ev2genij

Ev2genij

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 612
  • Меня зовут:Евгений
  • Откуда:Люберцы

Отправлено 03 Ноябрь 2020 - 17:54

Мы однажды укрепляли такой каркас простой фанерой 10 мм. Качение полностью ушло.
Сделайте сзади фанеру 12 мм, чтобы она связывала и все стойки и верхнюю и нижнюю балки. Но нужно будет предусмотреть вентиляцию.
  • Pavel Pro, Григорий и Игорь8513 это нравится

#16 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 18:11

Мы однажды укрепляли такой каркас простой фанерой 10 мм. Качение полностью ушло.
Сделайте сзади фанеру 12 мм, чтобы она связывала и все стойки и верхнюю и нижнюю балки. Но нужно будет предусмотреть вентиляцию.

Спасибо!
А что с боковыми пролётами, их можно не связывать так же как заднюю часть?

#17 FinnG

FinnG

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 489
  • Меня зовут:Олег
  • Откуда:Дмитровский р-н, пос. Некрасовский, 56.094682, 37.511386

Отправлено 03 Ноябрь 2020 - 18:12

На 2:12 видно каркас.


  • Pavel Pro это нравится

#18 Ev2genij

Ev2genij

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 612
  • Меня зовут:Евгений
  • Откуда:Люберцы

Отправлено 03 Ноябрь 2020 - 18:13

Спасибо!
А что с боковыми пролётами, их можно не связывать так же как заднюю часть?

Бока так оставьте!
  • Pavel Pro это нравится

#19 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 768

Отправлено 03 Ноябрь 2020 - 18:43

На 2:12 видно каркас.

Олег, там секунда всего каркас видно, да и то не полностью.
Что ты хотел сказать этим видео?

#20 FinnG

FinnG

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 489
  • Меня зовут:Олег
  • Откуда:Дмитровский р-н, пос. Некрасовский, 56.094682, 37.511386

Отправлено 03 Ноябрь 2020 - 18:59

То, что вместо диагоналей можно поставить угловые усилители, и достаточно.
  • Pavel Pro это нравится
