[Svkomov]

Горки для скейпа (2-3-4 штуки)

http://Купить декора...33 (qudvin.com)

_ Если ЛЭД-палки чуть наклонить  градусов под 30 вперёд, будет имхо замечательно._ все 4 LED палки по периметру будут под углом для подсветки всех 3 смотровых сторон… я же писал, «он» кроется в мелочах



ссылка странная получилась, обновлю

https://qudvin.com/d...ciya-dr-39.html

[Svkomov]

по поводу колхозности используемых мною комплектующих, хочется обратить внимание, что в Pacific Sun DIUNA T5 используется такой же Кэтайский блок управления, только компьютер свой к нему зачем то присабачили… так что если у кого то сломается в светильнике управление можно легко и дешево поменять на блок с АЛИ, еще и облачное управление появится через EWelink



https://reefcentral....тор#entry721255

[Svkomov]

В место ЛЭД ламп Аркадия, заказал Лэд бары на АЛИ, ссылка

https://aliexpress.r...7996.1592397200

[Svkomov]

Каркас светильника готов, LED бары установлены, блоки-ЭПРА на месте. 4-х канальный контроллер с Али занял свое место. Крылья каркаса от LED баров укорочу- загну для крепления боковой обшивки - «бампера». Материал – анодированный алюминий из Леруа-Оби, (пытался спаять прутками с Али, но не вышло), крепление пока «холодной сваркой, планирую дополнительно пройти клепками, если жаба задавит покупку клепочника – буду использовать болты (их легко можно подтянуть, если эпоксидная «холодная сварка» от жары «поплывет»). Сейчас колдую над отражателями. В сети наткнулся на программку расчета КПД (толи лампы с отражателем, толи отражателя, не суть важно, расчет считаю весьма и весьма условным, но другой информации не нашел), если ей верить, при ширине 50 мм и высоте отражателя 37 мм, расстояние от центра лампы до отражателя ~ 25-27 мм (примерно – разброс будет в любом случае) парабола дает КПД 0,64-0,67 на ширине аквариума 900, а трапеция при ширине 50 мм, основании 10 мм и высоте отражателя 30 мм имеет КПД 0,56-0,63, но присутствует большая засветка, ее рассчитываю убрать добавлением еще одного ребра 7 мм, что в сумме даст высоту 37 мм.  Трапецию можно сразу гнуть 50 на 37 мм, тогда условный КПД будет 0,55-0,56, но мне в этом варианте не очень нравится распределение по «дну» отражаемых лучей.
Программка по ссылке ниже:https://m.vk.com/awa...=-112889886_472



Прикрепленные изображения

•
•

[Svkomov]

файлы

Прикрепленные файлы

•  Reflektor.zip   22байт   114 скачиваний

[Svkomov]

Собрал, подключил. Был приятно удивлён, что все заработало с первого раза.
Проводка проложена 0.75 проводом (провод ТУ, по факту около 0.6). Контроллер с Али пока не настраивал, но в ручном режиме все работает как надо.
Разбил по каналам:
1. 4 LED бара.
2. 4 лампы (1,4,7,10)
3. 6 ламп (2,3,5,6,8,9)
Свет визуально получился через чур ярким (и это пока без отражателей), даже засомневался, может часть ламп заменить на Аркадию?
При работе 4 ламп + бары, еще более менее, но при включении дополнительных 6 ламп на светильник не возможно смотреть и при выключении светильника, глазам кажется что в комнате поздний вечер-ночь и выключен весть свет, хотя в комнате включены все лампы, а это на секунду 9 штук GX 53 по 14в (номинальных, но свежих) + светильник над столом, который еще вчера был не комфортно ярким.
Детские сандалии для проверки флюра, в живую все достаточно кислотно, не скажу что прям через чур, но на мой вкус не много убавить стоит. В общем опасения по кислотности пока подтверждаются и придется думать о регуляторе яркости на бары. Правда светильник лежит на ребре банки и банка без воды, но подумать в эту сторону придется.
Фотки на Iphone 8+ (модель указал для понимающих в фото, вдруг это поможет оценить реальную освещенность и «цвет», если кто-то может обработать эти фото до реального цвета, буду признателен), ни чем не обрабатывал, на фото все не реально синюшное, в живую все не так страшно, просто ярко и флюр. Фото выкладываю для оценки равномерности освещения. При условии «высоты подвеса»))) дно освещено полностью. Лампы не прогреты, свет горит минуту не более. Набор ламп 2 - P+, 4-B+, 2-AB, 2-C+, точно не уверен, схватил первые попавшиеся просто проверить работоспособность. Установил их равномерно.

Лампы ATI. Набор ламп пока не подбирал, купил с запасом 16 ламп, по 4 каждой P+, AB, B+, C+
Нужен совет по набору.



Стекла дико грязные, сорри.

Прикрепленные изображения

•
•
•

[Svkomov]

очень нужная ссылка на память

https://sudact.ru/ar...c/Q0YyYn1hY3QK/

[Svkomov]

В место ЛЭД ламп Аркадия, заказал Лэд бары на АЛИ, ссылка

https://aliexpress.r...7996.1592397200



По светильнику уперся в диммирование… теперь нужно диммировать лед бары.
Поскольку не разбираюсь в вопросе, прошу помочь общественность.
Лед баров 4 шт, производитель заверяет что они по 30 вт, у другого продавца на Али на наткнулся на информацию, что бары работают на 36V.
Очень хочется просто не много убавить мощность (ни каких рассветов и прочего не нужно), не могу найти себе диммер подходящий.
Идеально такого плана

https://aliexpress.r....6f78235ePhYewB





шикарный размер (его можно просто "повесить" на провод) и цена

можно использовать для моих целей диммеры для ламп  (220 вольт) поставив его, скажем до Драйвера? или что то подобное?

[FinnG]

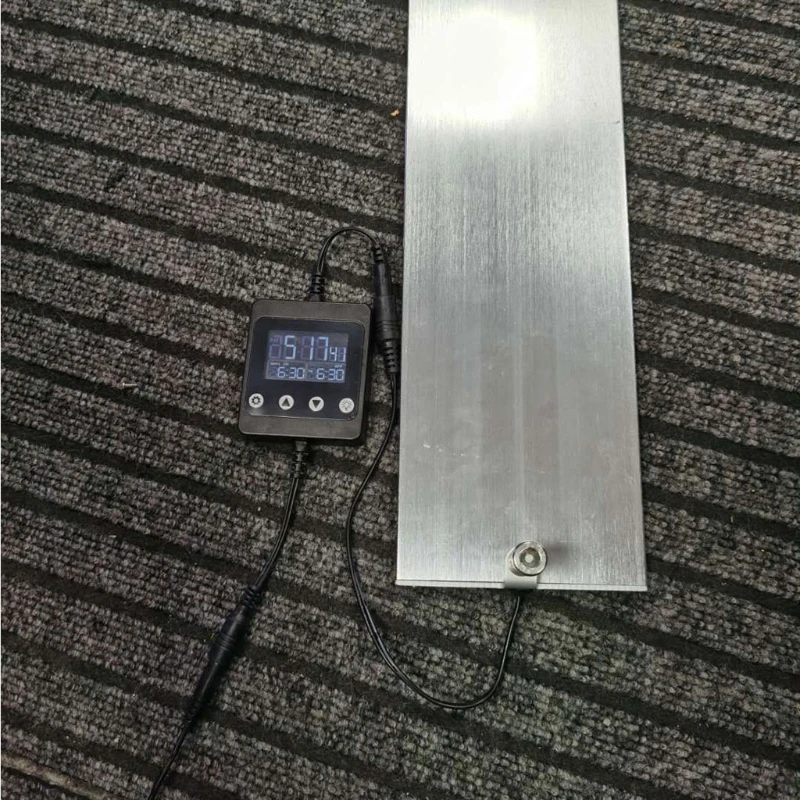

На 36 вольт очень похоже-блоки диодов по 9 штук. Вот почти подходящий диммер.

[Svkomov]

Спасибо, он идеальный! Но совершенству нет предела…
Может есть такие без рассветов и закатов? Готов подрегулировать яркость один раз (можно руками) и забыть. Думаю на этих плюшках можно будет сэкономить тогда… 4 контроллера…
Хотя надо подумать, если простых нет, придется брать очень функциональные

Зы: все устраивает, даже больше моих запросов, но вдруг можно не переплачивать за плюшки





только обратил внимание: как быть с вольтажем?

[Svkomov]

а такой можно? заменить ими драйверы и пускать на 24V (24V-36V 2A)https://aliexpress.r...ucket_id=250596

[FinnG]

2 ампера на 4 бара маловато будет. Нужно ампер на 8,5.

[Svkomov]

2 ампера на 4 бара маловато будет. Нужно ампер на 8,5.

я на каждый бар думал такой поставить. у меня сейчас 4 драйвера, а будет 4 таких блока?



а может можно обойтись "крутилкой" с Али (4 штуки)? мне только уменьшить интенсивность нужно

Фото моих драйверов

Прикрепленные изображения

•

[FinnG]

Так я предложил один блок (драйвер), чтобы одна крутилка была.

[Svkomov]

Так я предложил один блок (драйвер), чтобы одна крутилка была.

это как? от 4 драйверов объединяю провод и к диммеру (что по ссылке выше)? а от него на 4 лед бара?

если "крутилки" - диммеры не брать сильно дорогие, можно смело поставить и 4 диммера (на каждый бар свой)



самое главное: я так и не понял, диммеры (что по ссылке на али, с рассветами и пр.) подойдут к моим драйверам-барам?

[FinnG]

это как? от 4 драйверов объединяю провод и к диммеру (что по ссылке выше)? а от него на 4 лед бара?

если "крутилки" - диммеры не брать сильно дорогие, можно смело поставить и 4 диммера (на каждый бар свой)



самое главное: я так и не понял, диммеры (что по ссылке на али, с рассветами и пр.) подойдут к моим драйверам-барам?

Нет, так это не работает. Или 4 драйвера-4 диммера-4 бара, или 1 драйвер на все (в 4 раза мощнее)-1 диммер-4 бара. Тот драйвер, что по ссылке-пойдет по схеме "4 драйвера-4 бара".

[Svkomov]

На 36 вольт очень похоже-блоки диодов по 9 штук. Вот почти подходящий диммер.



попробую задать вопрос с ответом "для блондинок")))

этот диммер будет нормально работать с моими драйверами ( по схеме 4-4-4)?

[Svkomov]

а такой можно? заменить ими драйверы и пускать на 24V (24V-36V 2A)https://aliexpress.r...ucket_id=250596

 эти быдут работать по схеме 4-4? (свои драйверы убираю)

[Svkomov]

Нет, так это не работает. Или 4 драйвера-4 диммера-4 бара, или 1 драйвер на все (в 4 раза мощнее)-1 диммер-4 бара. Тот драйвер, что по ссылке-пойдет по схеме "4 драйвера-4 бара".



если взять один мощный драйвер, то какой? (желательно с регулировкой, не хочется дополнительно искать к нему диммер)

ОГРОМНОЕ спасибо за терпение.

[FinnG]

Вот такой блок питания можно попробовать.
