Сообщений в теме: 374

[DNK]

Извини что ошибся с именем



Что касается расположения диодов - ну будет же дискотека... даже с оптикой. Иначе никак не получится, если не сделаешь плотные группки.

[Манюня]

А какое расстояние оптимально, на твой взгляд, если есть одиночные диоды и диоды на звезде по три штуки?

Думаешь рассеиватели акриловые не помогут?

Спасибо, Анна

[Манюня]

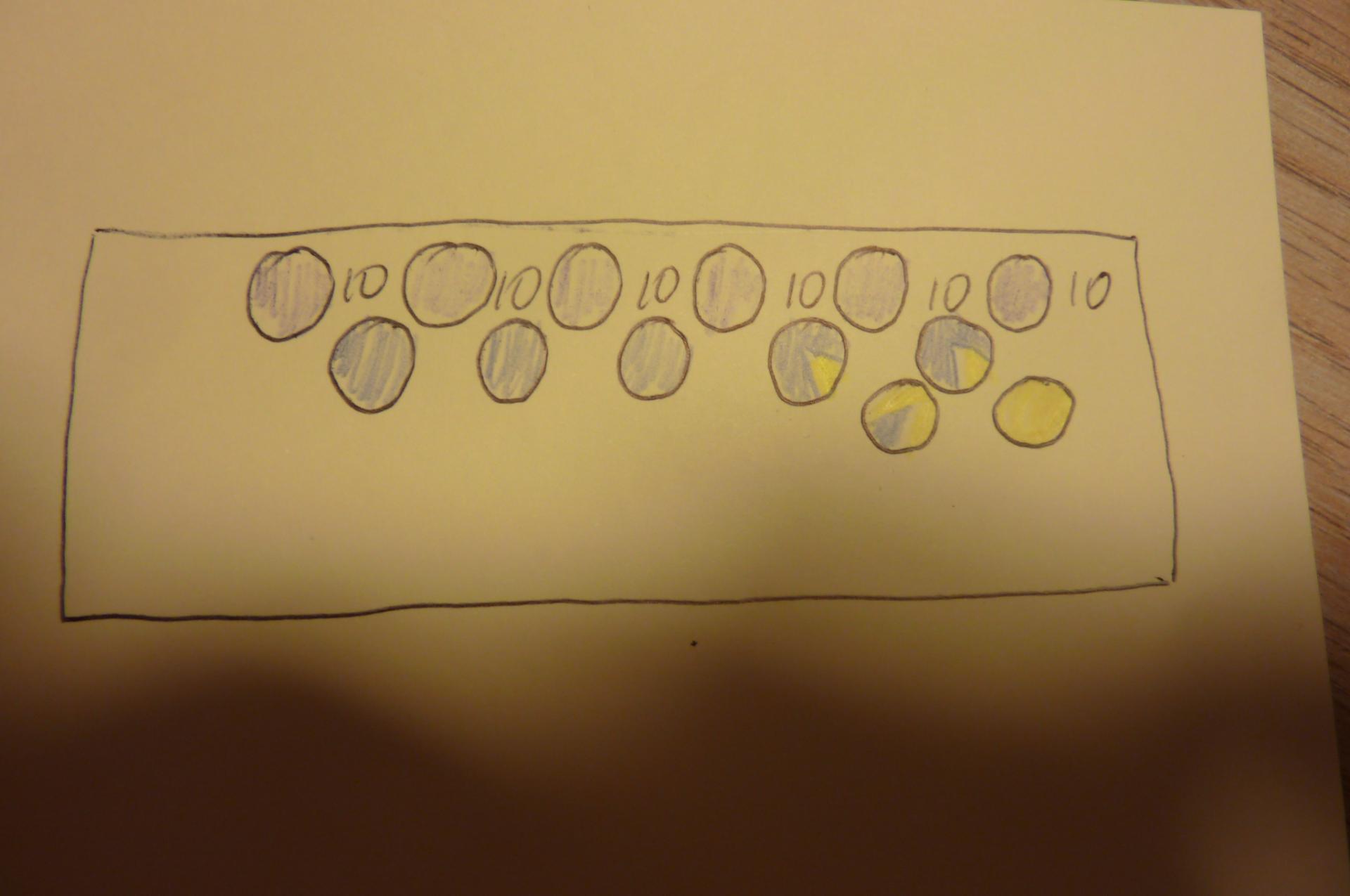

А если ряды уплотнить между собой? В шахматном порядке поставить максимально близко?

Рисунок только схематичен, понятно, что от краев отступать буду равноценно

[DNK]

Такой вариант мне нравится больше, но при таком расположении получается половина аквариума совсем без света.

[DNK]

Думаешь рассеиватели акриловые не помогут?





Помогут, конечно.

[Манюня]

Такой вариант мне нравится больше, но при таком расположении получается половина аквариума совсем без света.

 А какой радиус примерно освещает трехдиодная звезда? У меня узкий мангрятник, может, если одну сборку только с роялями повесить там где корни мангров, может этого хватит, чтобы просто "засинить" воду? Я хочу чтобы там были потемки.

 В любом случае сейчас реанимирую подсветку с 5 роялями на лине 60 см и попробую как она освещает, т.е. буду двигаться опытным путем.

[DNK]

Источник света освещает не площадь, он дает пучок света определенного (если выбрать в качестве границы определенную интенсивность) телесного угла. Можно рассматривать поток света от светодиода как прямоугольный (в общем случае) треугольник с вершиной в кристалле диода. Тогда размер противолежащего катета (искомый вами радиус светового пятна) будет иметь прямую зависимость от размера прилежащего катета, то есть от высоты подвеса.



Говоря еще проще - чем выше подвесишь, тем больше будет освещенное пятно для одного и того же угла. Хочешь сделать пятно меньше для той же высоты подвеса - ставь оптику с меньшим углом. Также надо помнить что оптика (по крайней мере не очень узкая) не дает резкого перехода от максимально освещенной части светового пятна к менее освещенной.

[Манюня]

Т.е. примерно пятно в 23 см при высоте подвеса 11,5?

[DNK]

Да. Для той оптики - примерно так.

[Манюня]

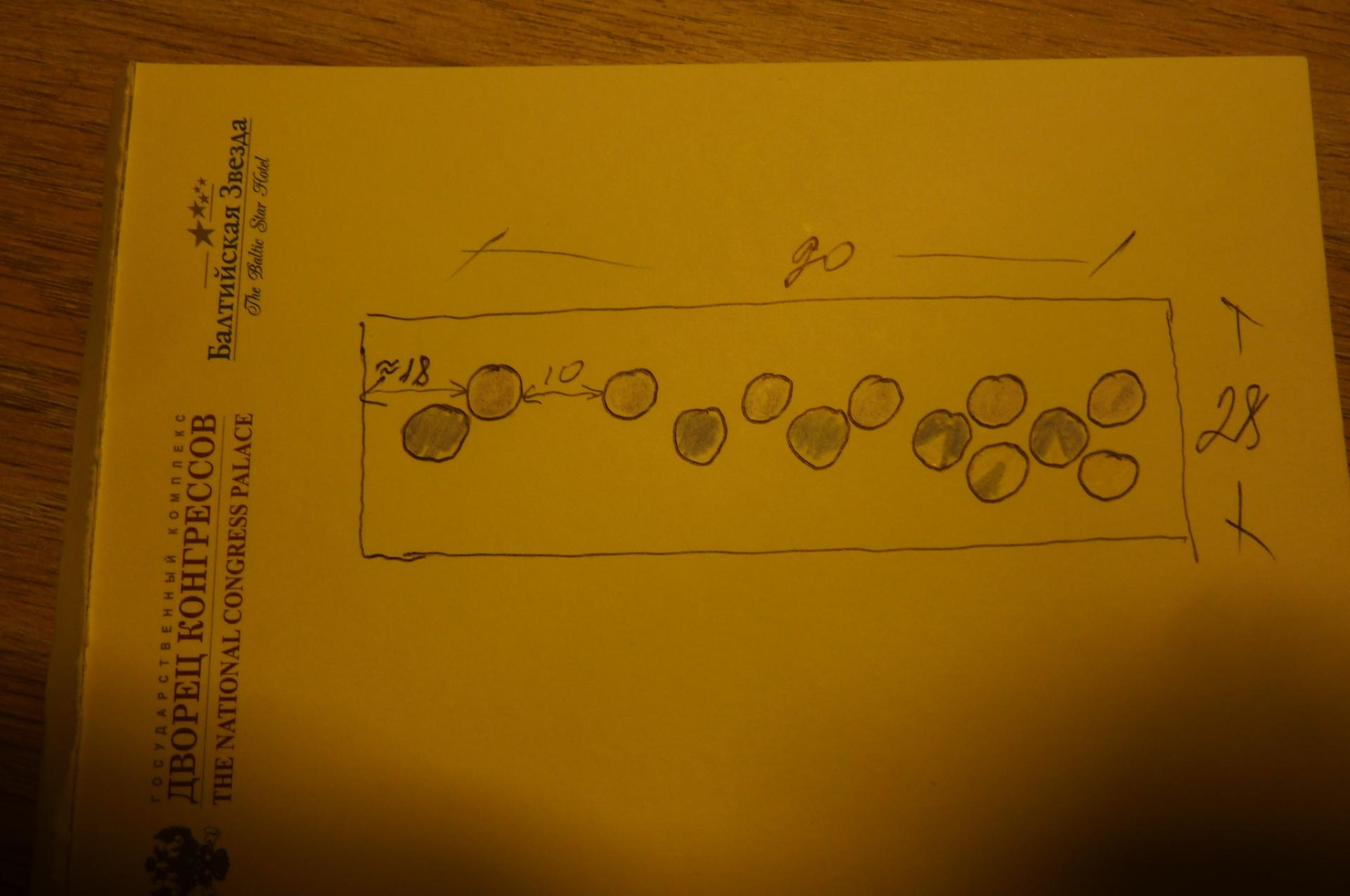

А если тогда так? Корни мангров на 30 см занимают левую часть мангрятника

[DNK]

Я бы советовал начать уже пробовать делать - практика - критерий истины

[Манюня]

Куплю оптику и буду бурить отверстия, не хочется сверлить и нарезать резьбу дважды))

[Манюня]

При совмещении размера линз, диодов и радиатора, возник вопрос:

если линза http://e-neon.ru/ind...p?id=11552931

имеет размер в диаметре 50,5

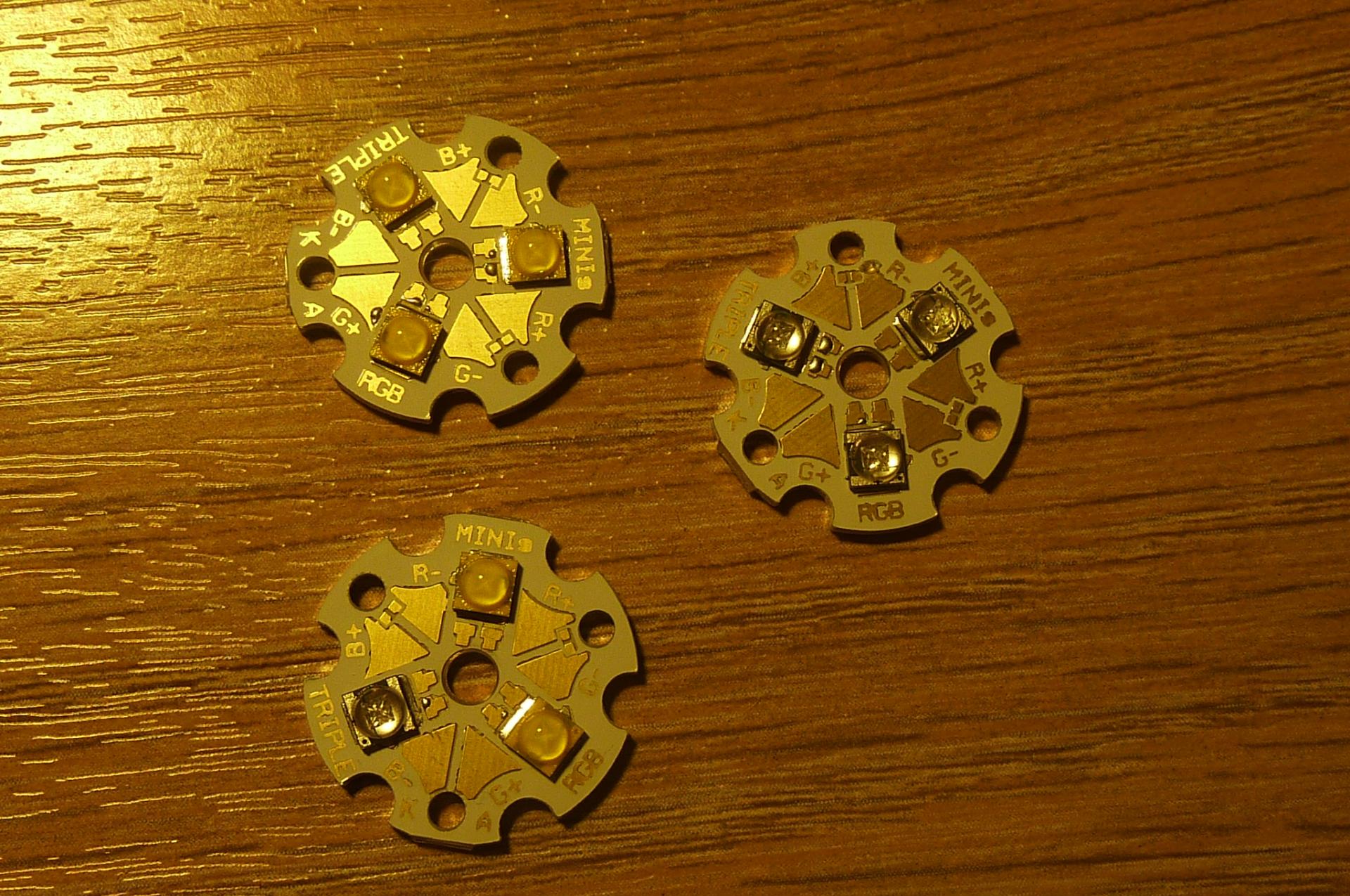

можно ли скомпановать под одну линзу три диода, как на фото? Загораться они будут в разное время(?) У меня получается 6 пролетов под линзы с расстоянием по 8 см между ними. Линзы хочу крепить в покровное стекло, а не прямо на диоды сверху. С максимумом прилегания к плоскости радиатора, само собой.

[antil]

При совмещении размера линз, диодов и радиатора, возник вопрос:

если линза http://e-neon.ru/ind...p?id=11552931

имеет размер в диаметре 50,5

можно ли скомпановать под одну линзу три диода, как на фото? Загораться они будут в разное время(?) У меня получается 6 пролетов под линзы с расстоянием по 8 см между ними. Линзы хочу крепить в покровное стекло, а не прямо на диоды сверху. С максимумом прилегания к плоскости радиатора, само собой.

На что вы даёте ссылку, строго говоря линзой не является. Это матовое стекло сферической формы. Плюсы: тени "мягче", меньше "дискотеки". Минусы: помогая равномерно светить во все стороны, это стекло сильно уменьшит кол-во света в МА (существует "критический угол" входа света в воду). Я бы посоветовал в качестве "покровного стекла" использовать микролинзовое стекло (рассеивающим слоем вовнутрь), а  ваши сборки расположить равномерно по площади радиатора и поставить линзы (вторичную оптику) от 60  до 90 градусов. Расстояние от "покровного стекла" (оно же микролинзовое стекло) до диодов с вторичной оптикой  50 - 100 мм. В таком случае вы получаете  минимальные потери света, самую хорошую  равномерность, и очень хорошее рассеивание (тени "мягче", отсутствие "дискотеки").

[DNK]

Да, это не линза а рассеиватель. Причем довольно крупный, то есть не компактный.

Микролинзовое стекло рассеивает свет от светодиодов гораздо хуже, чем специальные материалы. Грубо говоря, эти псевдолинзы разбивают свет одного диода на сотни лучей, а светорассеивающие пластики - на сотни тысяч. Также надо не забывать что как рифленое стекло, так и рассеивающее резко снизят количество света, которое сможет пройти в воду. Поэтому рекомендую перед светорассеивателем сначала собрать свет от диодов с помощью узкой оптики, а уж после неё направлять пучок света на рассеиватель.

Но мне кажется что в данном случае можно просто не заморачиваясь поставить широкую оптику, как мы уже и обсудили. Посмотри на сайте Каттера что они предлагают для таких сборок. Насколько я помню, что-то от Ledil и Carclo. У нас эту оптику продает для предприятий Compel, а для частных лиц можно поискать в www.electronshik.ru. А уж если там нет - придется поискать в инете...

[antil]

Групповая линза 40 град. из наличия  (по виду  должна подойти)

LL03ED-GK40L

http://e-neon.ru/index.php?id=11552427









[DNK]

Надо бы хотя бы для начала прикинуть - нужен ли нам такой малый угол? Кроме того, надо посмотреть - физически встанет она на имеющуюся сборку или нет.

[Манюня]

Спасибо за разъяснения, у меня ряд вопросов/ответов возник:

Я понимаю, что это скорее рассеиватель с углом 140 градусов(-)

Я понимаю, что свет станет менее эффективен(-)

У меня по диодам сильный пересвет на мою площадь(+) и акропоры в мангрятнике жить не будут.

По размеру подходят идеально на радиатор и для покрытия трех звезд(+)

Чисто практически мне легче смонтировать эти линзы, чем индивидуально на каждую звезду и качественно все это встроить в крышку радиатора со стороны диодов(+)



Помогите мне, пожалуйста, выбрать разумную середину из этих плюсов и минусов.(Куттер отпадает однозначно- диоды ждала почти 5 месяцев)

[Манюня]

Групповая линза 40 град. из наличия  (по виду  должна подойти)

LL03ED-GK40L

http://e-neon.ru/index.php?id=11552427

DNK:Надо бы хотя бы для начала прикинуть - нужен ли нам такой малый угол? Кроме того, надо посмотреть - физически встанет она на имеющуюся сборку или нет.



Можно уточнить что правильно. В Неоне заказывать удобно, тем более поеду за линзами-рассеивателями.

Покровно хочу взять оргстекло тонированное, сделать отверстия и культурно закрепить линзы в них.

[DNK]

Аня, на сайте продавца есть даташит на оптику. Там показаны размеры оптики, расположение ножек и линз. Проверь - встанет ли эта оптика физически на твои диоды.
