Думал что там шлейф хотя-бы 24awg, а там 28. Очень рискованно, греться будет...

[Манюня]

Спасибо большое всем за комменты!

Куплю новый шнурок с 10 в нем внутри.

Хорошо, что перед светильником на сборках, я решила потренироваться на этом светильнике. Уууууууууууу как мелочи тормозят иногда.

Т. к. пока регулировки нет к этому свету, то вставлю еще 4 кнопки(вкл/откл) чтобы иметь возможность хоть как-то регулировать свет.

Ваге обещал сделать управление светильником, но я точно знаю, что он загружен по времени очень сильно. Что, кроме мастер Кит(это я нашла, но не смогу сама осилить точно), можно примитивного поставить на 4 канала?

И я немного не понимаю: у меня 5 каналов, 5 драйверов, но 4 вариации света по длине волны, мне контроллер нужен на 4 канала? Или на 5?

[DNK]

На 4. Сколько разных цветов диодов, столько каналов контроллера. На одном канале контроллера может висеть любое количество драйверов.

[Манюня]

Спасибо. Понятно.

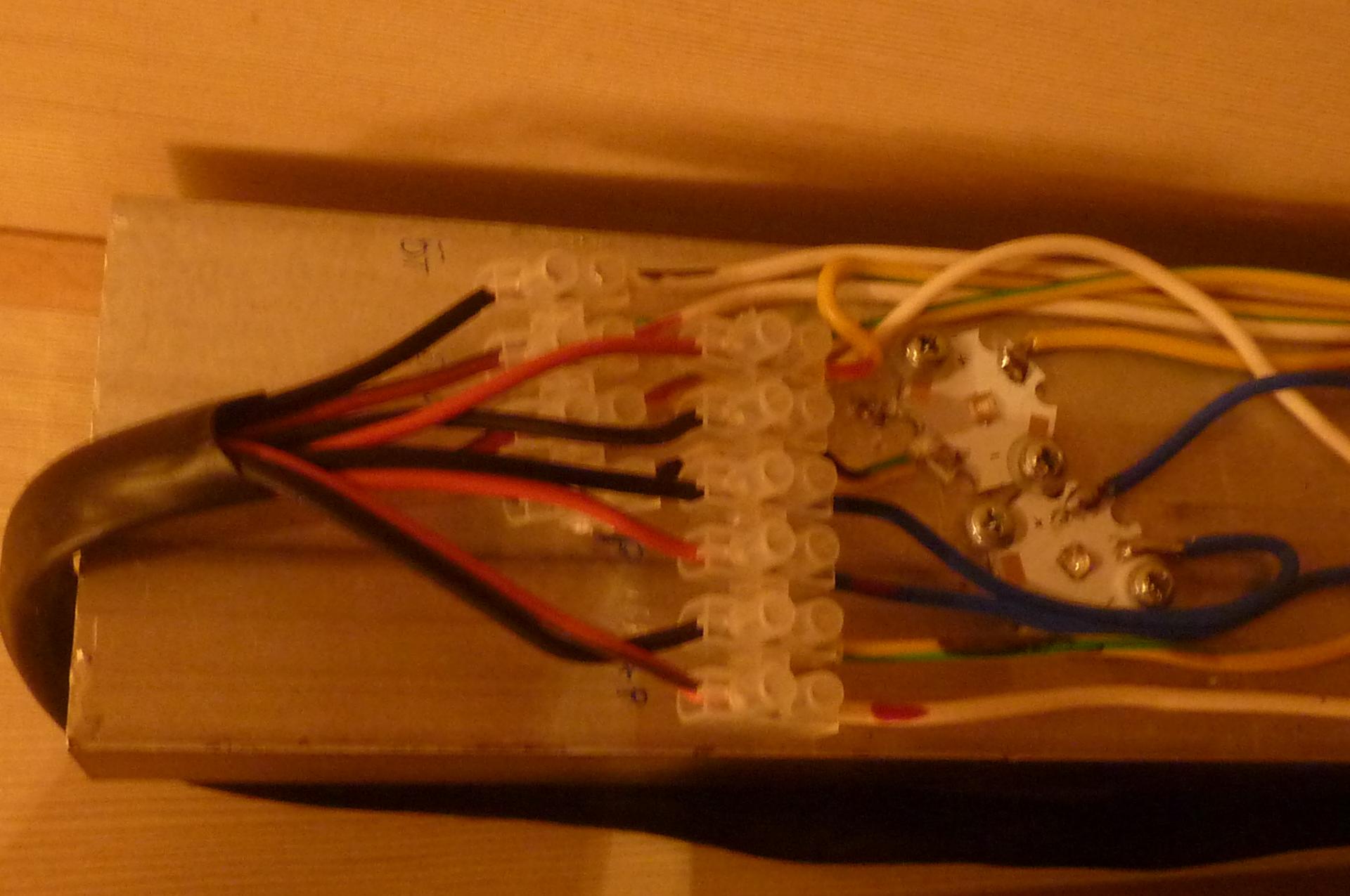

И еще вопрос: я понимаю, что клеммники надо заизолировать по возможности от внешней среды в светильнике. Раньше, как я помню, была такая вещь, похожая на слой резины, которую можно было затолкать в клеммник с боков, где входят провода, и появлялась какая-никакая изоляция проводков в клеммнике. А сейчас нечто подобное есть? Или заменитель этой резины?

[DNK]

Силиконовый герметик.

[Манюня]

Спасибо!

[Манюня]

Поехала в один магазин, где заявлено, что провод есть... приехала-нет... послали в Полином... приехала-был давно... купила короче 5 пар проводов и термоусадку, т. к. пробки и куда-то ехать еще до НГ нет времени. Купила еще 4 кнопки.

Возник вопрос: кнопка ставится между драйвером и БП, как я понимаю. Ее можно поставить на разрыв минуса или плюса, как я понимаю. Все равно на минус или плюс ее устанавливать. Я правильно понимаю как ставить кнопку?

[oleg_il]



кнопка ставится между драйвером и БП

Ну если это "вытютятель" как говорили мои дети в свое время, то да.

Все равно на минус или плюс ее устанавливать

Не всеравно. Надо разрывать "подающий" провод, т.е плюс.

[Манюня]

Да, "вытютятель". Я не далеко ушла от ваших детей в этой электрике

Спасибо!

[Манюня]

Драйвера подпаяла на плату, минусы тоже, так они пойдут к штекеру от БП.

Плюсы пойдут через кнопки, надо сверлить отверстия в коробочке под кнопки, это не сегодня уже. Вся конструкция временная, пока не приедет управление. Тогда подпаяю его к Dim и установлю в новую коробочку. Т. к. это может быть немного долго, хочу сделать сейчас достаточно надежно.

[Манюня]

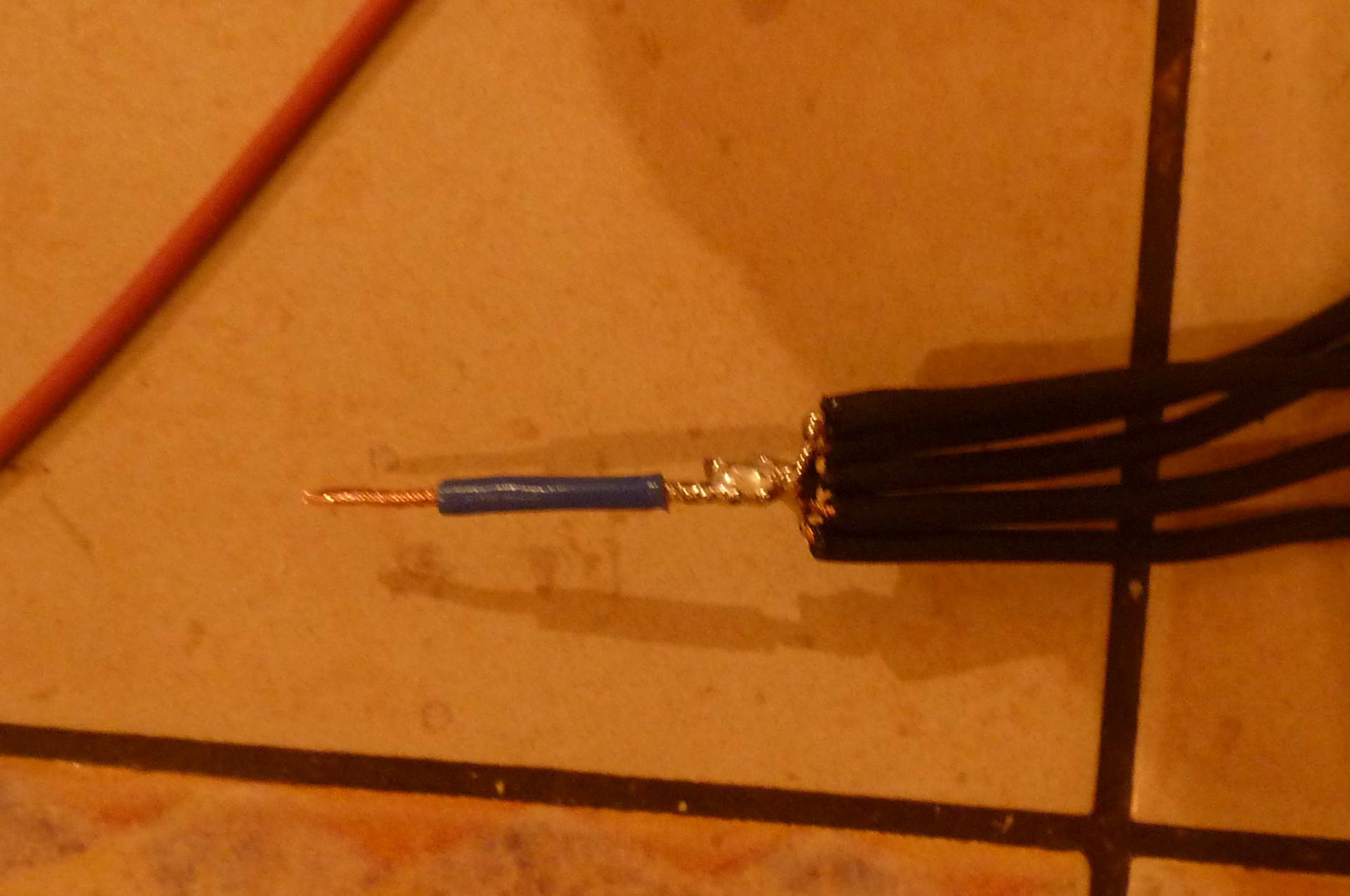

Шлейф перекрутила на "пары". Сегодня в магазине, когда покупала ерундень к елке, были кабеля, самый многожильный на 8 каналов. Так что искать на 10 уже не буду, оставлю в термоизоляции. Только если при случае попадется такой кабель.

[Манюня]

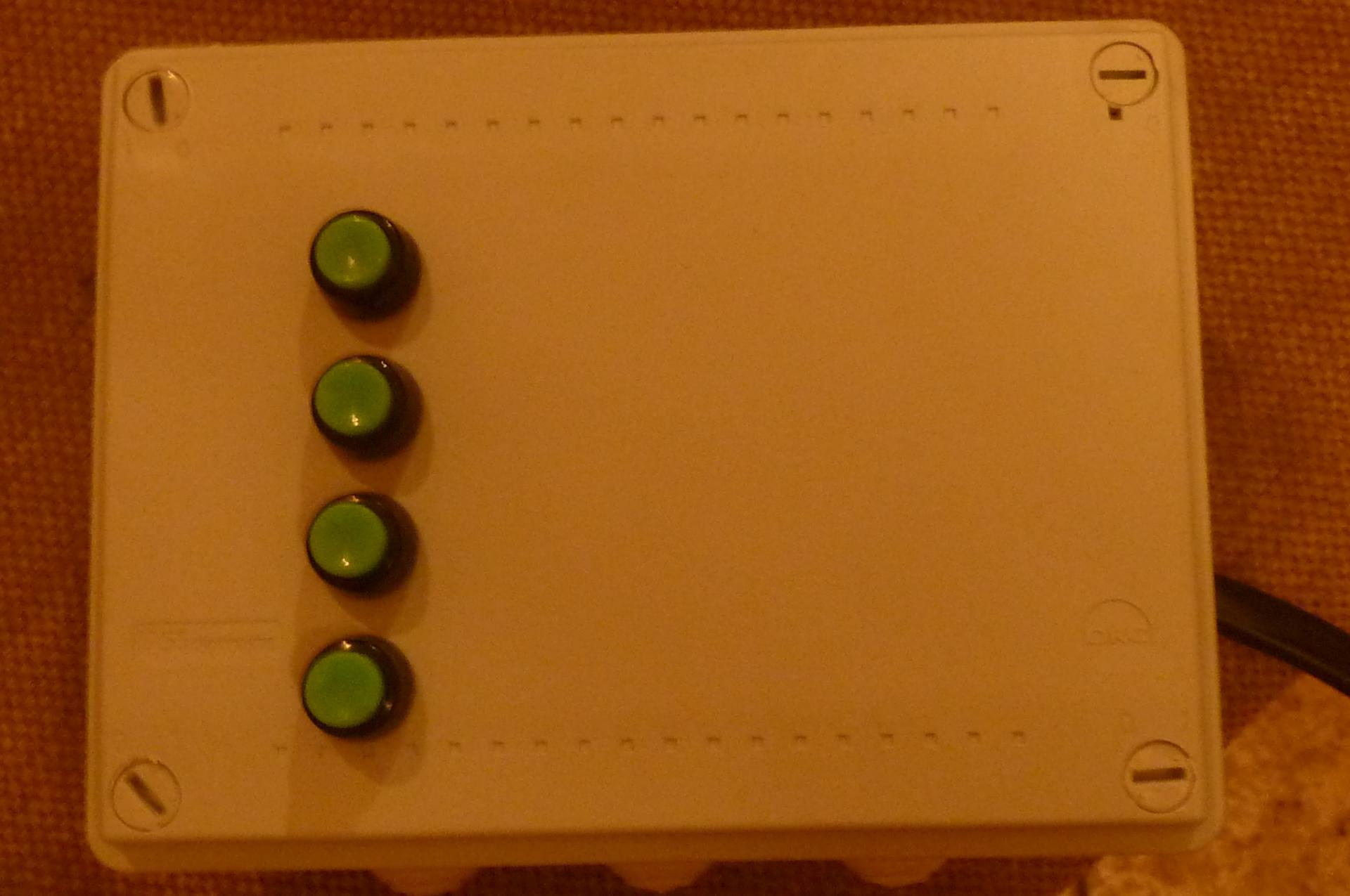

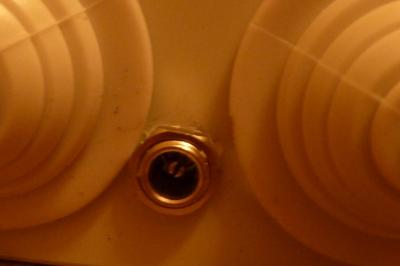

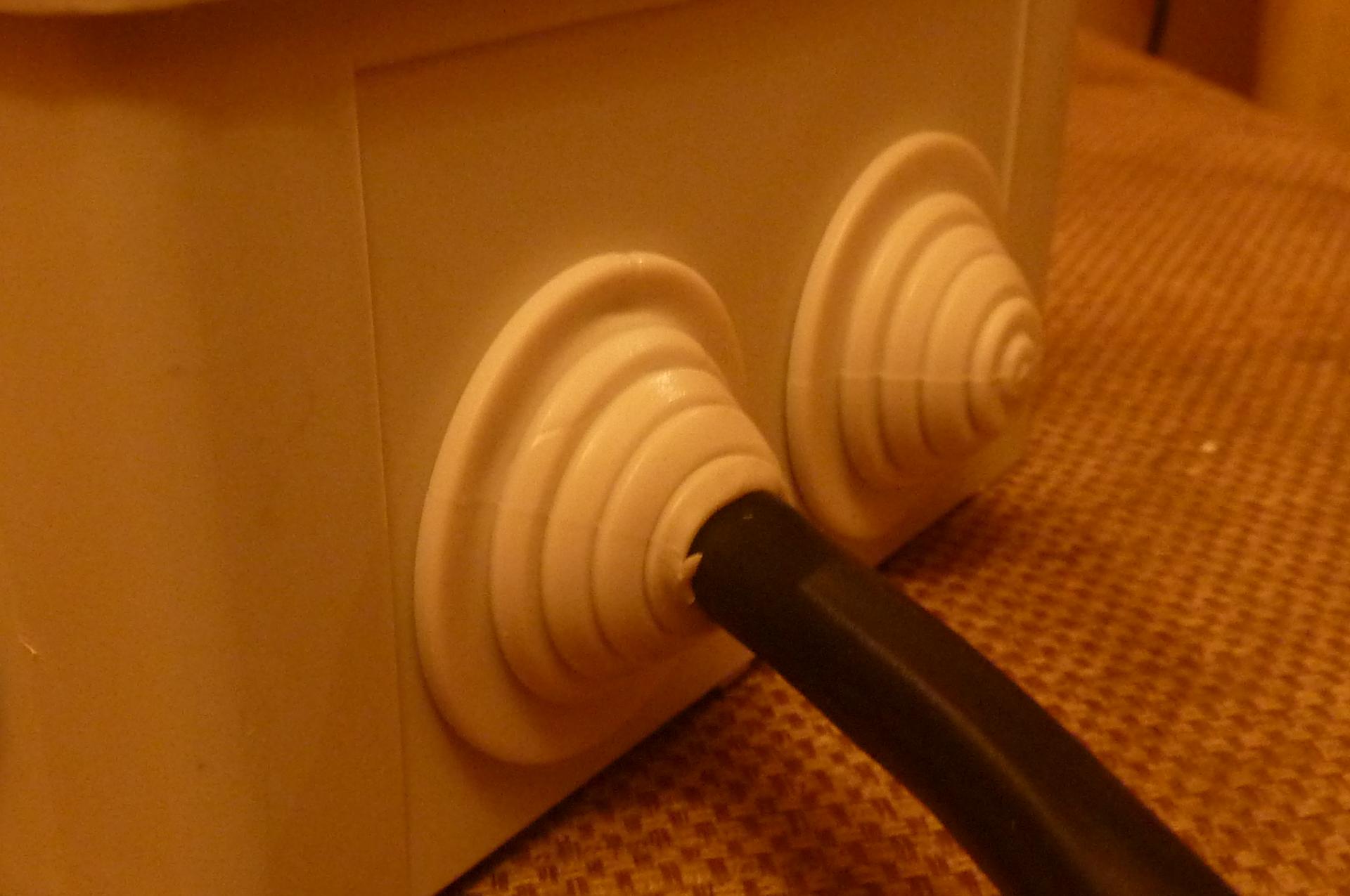

Коробочка, кнопки, вход БП. Если что-то надо исправить, напишите, пожалуйста.

[oleg_il]

Поджигай уже.





- Мама, мама! Ёлка горит!
- Сынок, не горит, а сияет.
- Мама, мама! Шторы сияют!



[Манюня]

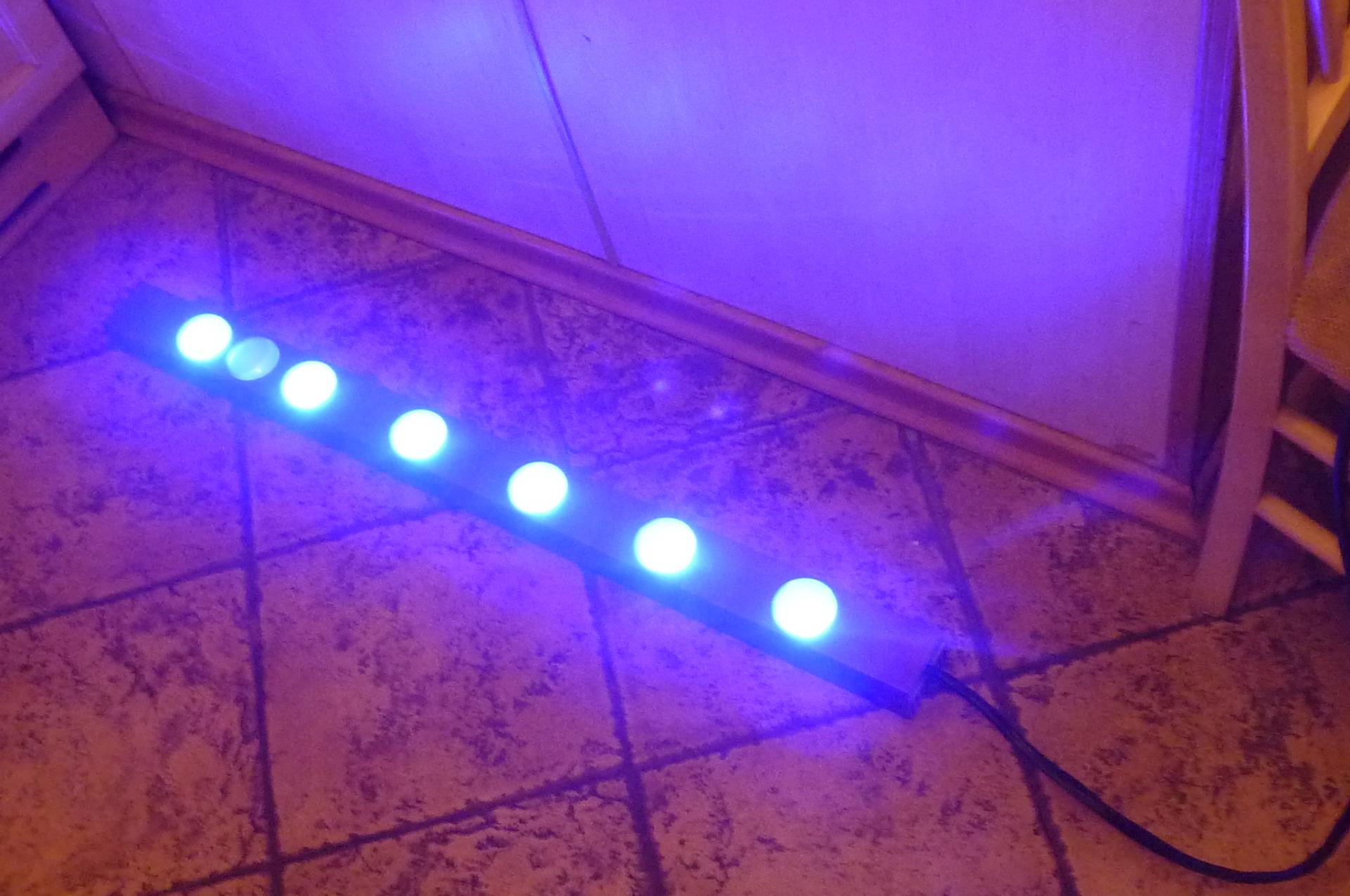

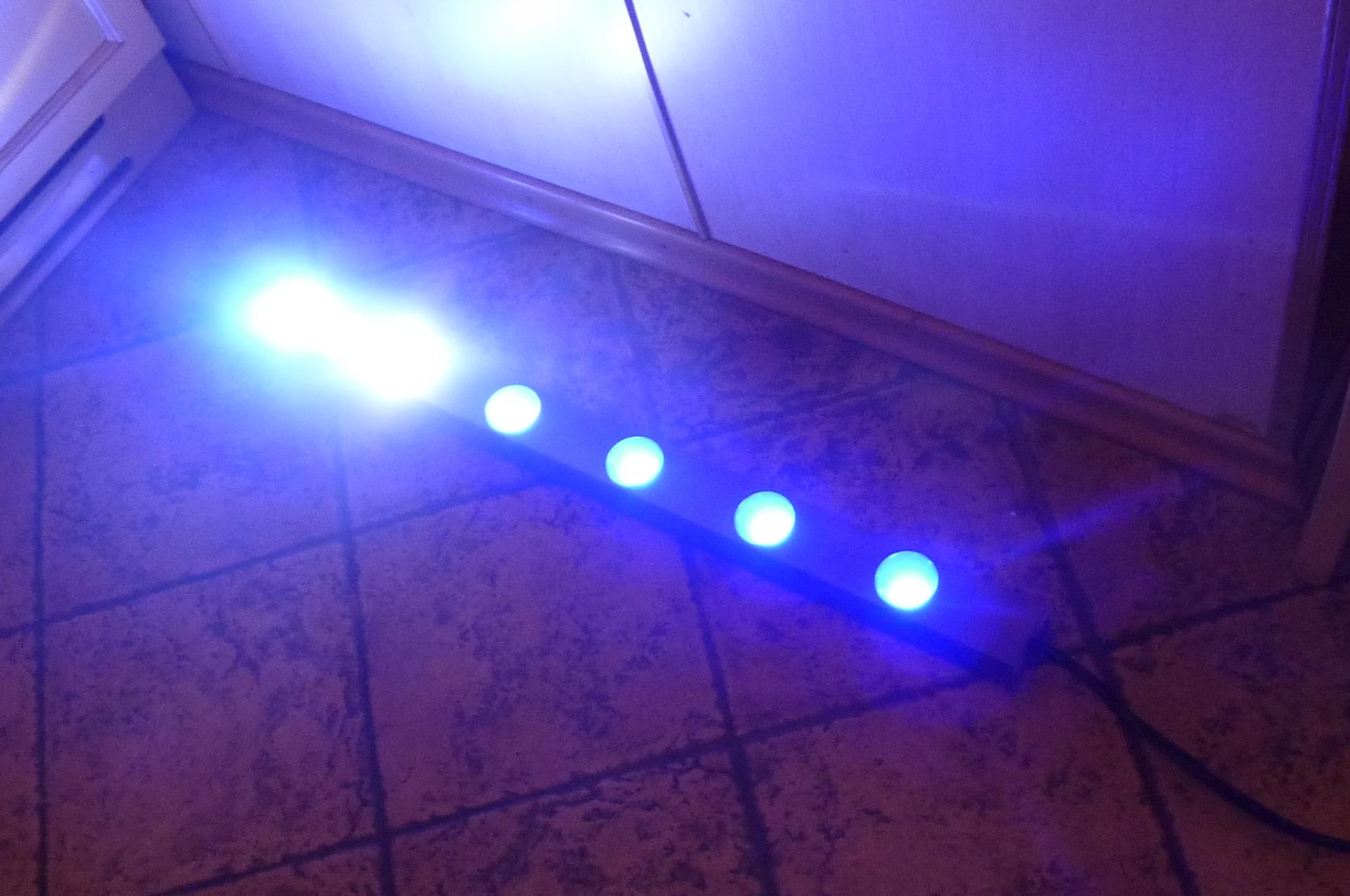

Все, оно сияет

Фотик сел, успела снять только 2 режима. Запихивать в коробочку, подпаивая параллельно этому даже с женскими пальчиками сложновато.

[Манюня]

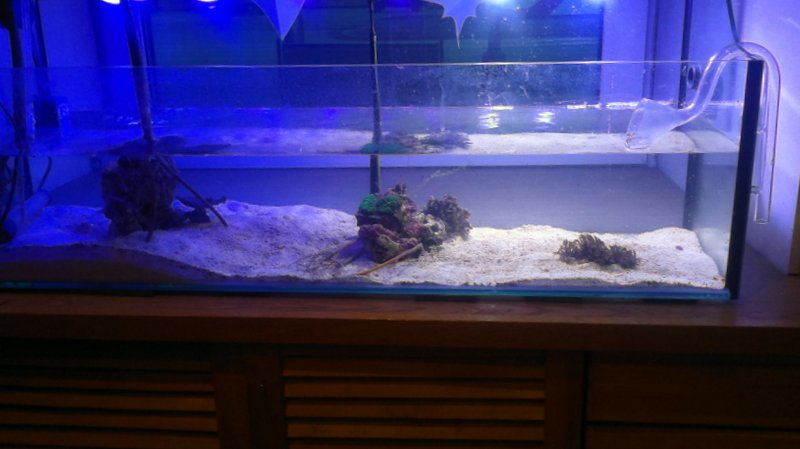

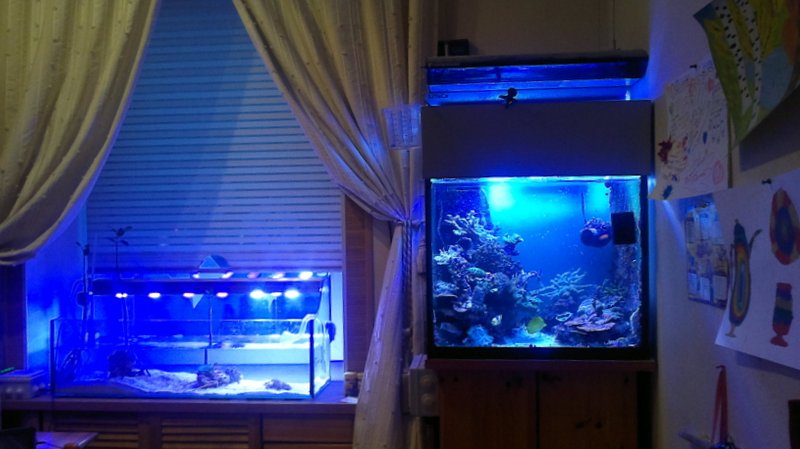

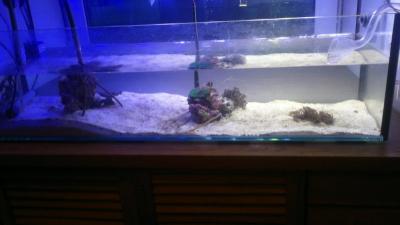

Фотки телефоном, конечно режим фиолет плюс рояли не снять. Вода кажется более прозрачной по сравнению с ЛЛ рядом. И свет "чище" как-бы, точнее не сформулировать.

Получила что и хотела, левая часть воды как бы из глубины моря, а правую до солнца можно делать. Мне диоды понравились. Буду ставить сборки



Ну и размер светильника радует, само собой )))



Даже при таком низком расположении необходим козырек, сейчас немного повернула светильник, чтобы в заднюю стенку светил, не бил в глаза. Козырек не проблема, тем более, что корпус красила и краска осталась



С рассеивателями ожидавшихся противных бликов нет, свет МГ очень напоминает, особенно в солнечном режиме. И дискотеки нет даже если рояли и фиолет одни горят. Возможно мелкая глубина убирает тени и отсутствие высоких камней. Но у меня диоды сами достаточно далеко стоят друг от друга, переход цветов очень плавный, границ нет.

[DNK]

Мо-ло-дец! Добила-таки

[Манюня]

Спасибо! Самой не верится

[oleg_il]

[Манюня]

Я еще потом про подключение управления допишу и конечный вид коробочки сфоткаю

[Манюня]

Аня, вот нужные Вам термопредохранители: 2pcs Temperature Switch Thermostat 60°C N.C. KSD301
2 штуки, меньше 3 долларов с доставкой. Заказывайте, чтобы не терять время, если найдете в СПб, думаю, потеря $2.90 - не самая страшная потеря, будут в запасе. По этой конкретной ссылке они на 60 градусов. Можно на 75 градусов: 2pcs Temperature Switch Thermostat 75°C N.C. KSD301.

В мегаэлектронике и ЧипДипе они есть, но на высокие температуры: 95-110 градусов - это уже чересчур много, т. к. это будет температура радиатора, а на кристалле минимум на 20 градусов выше.

Поэтому я бы заказал один из тех, ссылки на которые привел выше.

Забыла поставить термопредохранители в светильник, хочу все же поставить перед летом.

Сколько предохранителей надо купить? По кол-ву цепочек или один на весь светильник? И между чем и чем  он монтируется?
