[Манюня]

В цепочке одинаковые 6 одиночных диодов на звезде. Площадки для пайки разнесены далеко друг от друга. Драйвер LDD 700 H

Чтобы отдельно проверить, надо выпаять и подключить к драйверу отдельно?

[DNK]

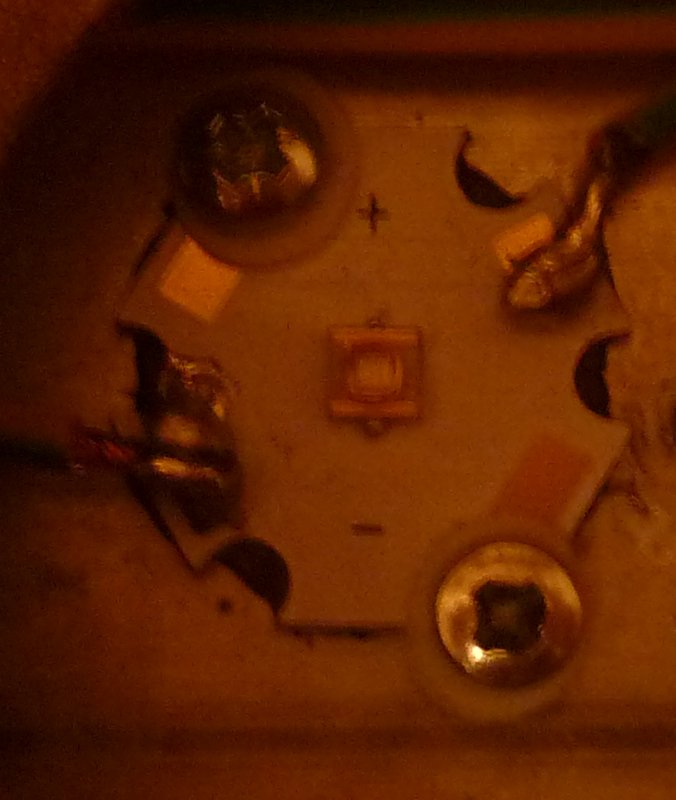

Смотрю на пайку - прямо скажем, не очень аккуратная... При такой вероятен КЗ на металлическую плату с диодом. Проверь для начала.

[Genarik]

Можно не выпаивать. В полевых условиях я бы проверил батареей от телефона, два конца на батарею и два на диод. Можно ещё таким образом проверить: в цепочке замкнуть пинцетом любой диод который горит и посмотреть загорится ли проблемный..если загорится - проблема в питании, если нет - видимо в диоде.

[Манюня]

Я эту цепочку паяла первую, так что не художественно получилось, согласна.

Я его перепаяю и посмотрю.

Т.е. может быть пригоден?

[oleg_il]

Левый контакт по фото, огромная плюха там, и наверно замыкает на радиатор, вот и причина.

[Манюня]

Пайка радиатора не касается, но перепаяю.

Спасибо!

[DNK]

Манюня, там радиатора касаться не нужно, чтобы был КЗ, достаточно касаться алюминиевой платы, а уж от неё до радиатора как-нить дойдет ток. То есть если капля припоя касается алюминиевой платы, считай что она касается радиатора...

[Александр Авдеев]

Аня во какие крутилки нашел... на два канала уже с LDD

http://www.ledgroupb...le-led-driver/

http://www.ledgroupbuy.com/categories/

[Александр Авдеев]

Или такие без LDD

http://www.ledgroupb...m/dimming-kits/

http://www.ledgroupb...dimming-module/

[Манюня]

Да, спасибо.

На этот свет суперконтроллер не предполагался изначально. Мне сейчас задача номер раз-чтобы загорелся этот одиночный диод. Номер два-перейти на шлейф. Номер три-подключиться к БП.

 Думала, что с пайкой звезд накосячу, т. к. площадки маленькие, близко расположены и провода, как сейчас понимаю, мне продали слишком толстые. А получилось, что в элементарном месте проблем вышел.



Если честно, для большая неожиданность, что все светится))) необычно..

[Манюня]

Убрала плюху, все горит. Спасибо

[Александр Авдеев]

А при чем здесь контроллер... ты же крутилки хотела, пару таких и получишь элементарно 4 канала.

[Манюня]

Я хотела крутилки с таймером.

У меня сейчас получилось 5 каналов из которых 2 одинаковый свет(белые плюс рояли). Я хотела таймер на каждый канал, не чтобы плавно рассвет и плавно закат, а просто чтобы включались по таймеру и отключались.

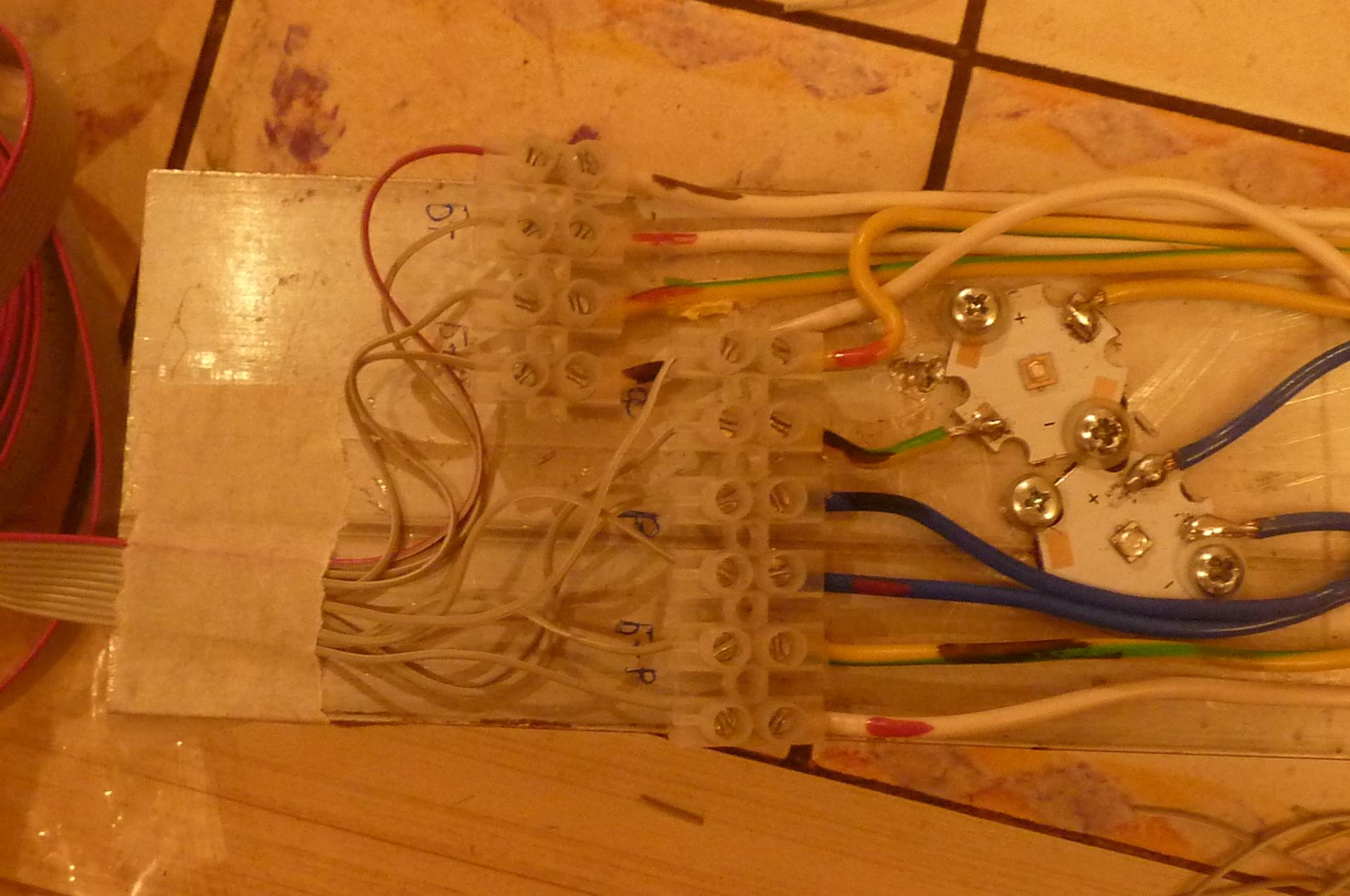

Перевела провода в шлейф, ТАК МОЖНО ДЕЛАТЬ? Если да, то я подклею провода и распределю аккуратней.

[DNK]

Что за провода в шлейфе? На вид вполне стандартный шлейф, то есть провода очень тонкие, я бы не советовал их использовать со светодиодами.

[Манюня]

Обычный шлейф на 10 проводов. Кабеля с 10 жилами не было, сказали, что шлейф можно купить.

В цепочках самое большое 6 диодов одиночных или 2 звезды по три диода. БП MW GS60A24-P1J

[DNK]

В этом шлейфе тонкие провода, они непригодны для токов, которыми питаются светодиоды.

Количество светодиодов не влияет на потребную толщину проводника, на это влияет сила тока.

[Манюня]

На что заменить можно этот шлейф?

Замоталась я уже ездить на Восстания в Чип и Дип.......

[Манюня]

Шлейф   http://tec.org.ru/bo..._10/40-1-0-1187

пойдет после драйвера  http://www.compel.ru...et/MW/LDD-700H/

Точно нельзя использовать?

[oleg_il]

Шлейф не пойдет.

Возьми вот этот http://tec.org.ru/bo...ga/239-1-0-1923

или чуть потолще, если будет. Но эти 0.5мм2 - это минимум.

[DNK]

Смотри - материал проводников шлейфа AWG28, то есть площадь проводника 0.08мм квадратного. То есть твой драйвер этот провод тянет впритык, так сказать по "китайскому стандарту" Тебе желательно бы проводник AWG24, то есть медный сердечник с диаметром около 0.5мм.
