Сообщений в теме: 374

[vahegan]

да

[Манюня]

Спасибо!

[Манюня]

Спаяла три цепочки из четырех. Четвертая из нескольких звезд. Паять звезды гораздо сложнее, площадки очень близко

У меня провода 0,75  может быть пойти купить завтра 0,5? Станет легче?

[Манюня]

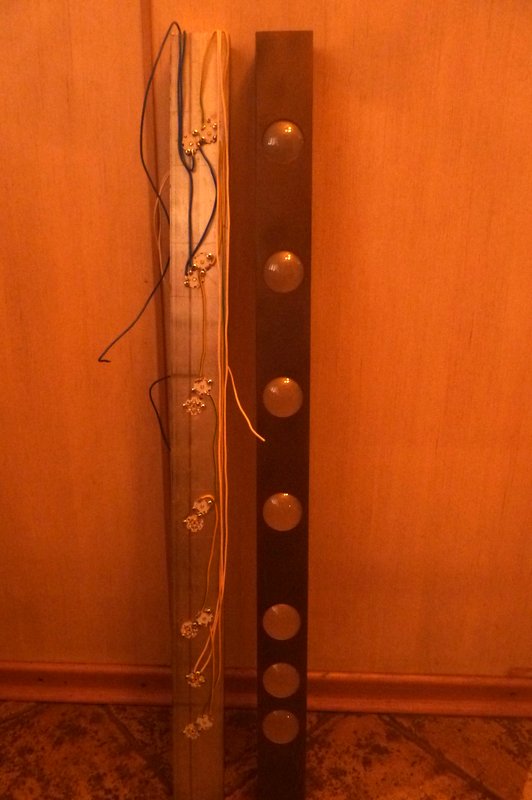

Недоделанный светильник и законченная крышка к нему

[Манюня]

Все спаяла. Проводочки суперклеем к радиатору подклеила, концы проводов подписала. Надо купить термоусадочную трубку, куда все это влезет, чем-то намертво прикрепить ее к радиатору.
Драйверов будет 4 LDD700HW
БП один SP-150-48
таймера 4
крутилки 4
корпус, куда это вставить 1

ОЧЕНЬ помог Ваге во всем процессе, и пайки, и выбора дальнейших составляющих!

[vahegan]

крутилки 4

нет. тут нужно совсем другое управление

[Kiraso]

нет. тут нужно совсем другое управление

а кто мешает преобразовать аналог в ШИМ?

можно вообще на энкодерах сделать

[vahegan]

а кто мешает преобразовать аналог в ШИМ?
можно вообще на энкодерах сделать

Аня под "крутилками" имела в виду бытовые симисторные регуляторы мощности - они здесь совсем ни в какие ворота.

Проще всего сделать на нано-ардуинке, даже с энкодерами не надо возиться - достаточно повесить по переменнуму резистору на входы АЦП. Получим до 6 каналов управления, и бонусом можно подключить RTC со всеми вытекающими приятностями.

Аня, как и обещал, я быстро могу сварганить то, что нужно - 1-2 дня мне надо, все что нужно валяется под рукой. Вопрос только, как передать, чтобы дошло не за несколько месяцев...

[Манюня]

Ваге, большое спасибо! Я знаю, что у Вас очень мало времени свободного. Мне очень не удобно напрягать Вас, Вы и так мониторите все мое изготовление в картинках и вопросах.
Мне бы самое элементарное, и чтобы без плат и привлечения компьютера, просто вставить во что-то проводочки и зажать клеммой, или припаять к чему-то.
Паяла первый раз в жизни, впечатления такие: пока паяешь одиночные диоды-приколько и здорово Когда пошли звезды с тремя диодами-тяжело

[asAleksandr]

Почему бы не использовать простые сетевые драйвера ? Или купить уже готовый контроллер с программой ? Ваять ардуино намного трудней, чем несколько звезд спаять.

[Манюня]

Я не буду ваять Ардуино. Я пойду самым примитивным путем. У меня получилось 4 цепочки, каждая может уменьшать/увеличивать яркость крутилкой и гореть определенное время своим таймером. Что-то более сложное я не осилю.

[Манюня]

Из разъяснений Ваге, я поняла, что бытовые крутилки не пойдут. Так что крутилки изготовит Ваге, за что БОЛЬШОЕ ему спасибо!

[Манюня]

Все медленно движется. Купились драйвера, БП и остальная мелкая часть. Диоды разбила на 5 цепочек. Проверила-все светится. Один одиночный диод в цепочке из 6 диодов не горит, пробую разобраться. А так, все хорошо. Свет ОЧЕНЬ яркий, я не ожидала.

 Теперь буду цивильно собирать и вешать на мангрятник.

 Мне кажется, что придется не мангрятник с мягкими делать, а на фраговик больше по освещению пойдет.

[Манюня]

Возник вопрос: на радиаторе образовалось 10 проводов от 5 каналов, занимают много места, загерметизировать с ними торец светильника будет проблемно. Есть тонкий шлейф на 10 проводов и клеммники. Как надежно прикрепить клеммники к радиатору, чтобы с радиатора выходил только плоский тонкий шлейф? Если я приклею суперклеем клеммники на радиатор, они не отвалятся в процессе эксплуатации светильника? Есть клей Е 6000, могу приклеить им.

[Genarik]

Лучше прикрутить к радиатору какой нибудь скобой

[Манюня]

У меня 10 клеммников на ширину радиатора не встают вместе(( придется ставить 2 и после них еще 8. Сам понимаешь, крутить не хотелось бы, т. к. сверлить с уже смонтированными диодами страшно.

Если в цепочке из 6 одиночных диодов не горит третий, то это значит, что ток через него проходит, а сам диод не пригоден? Или могут быть другие причины?

[Манюня]

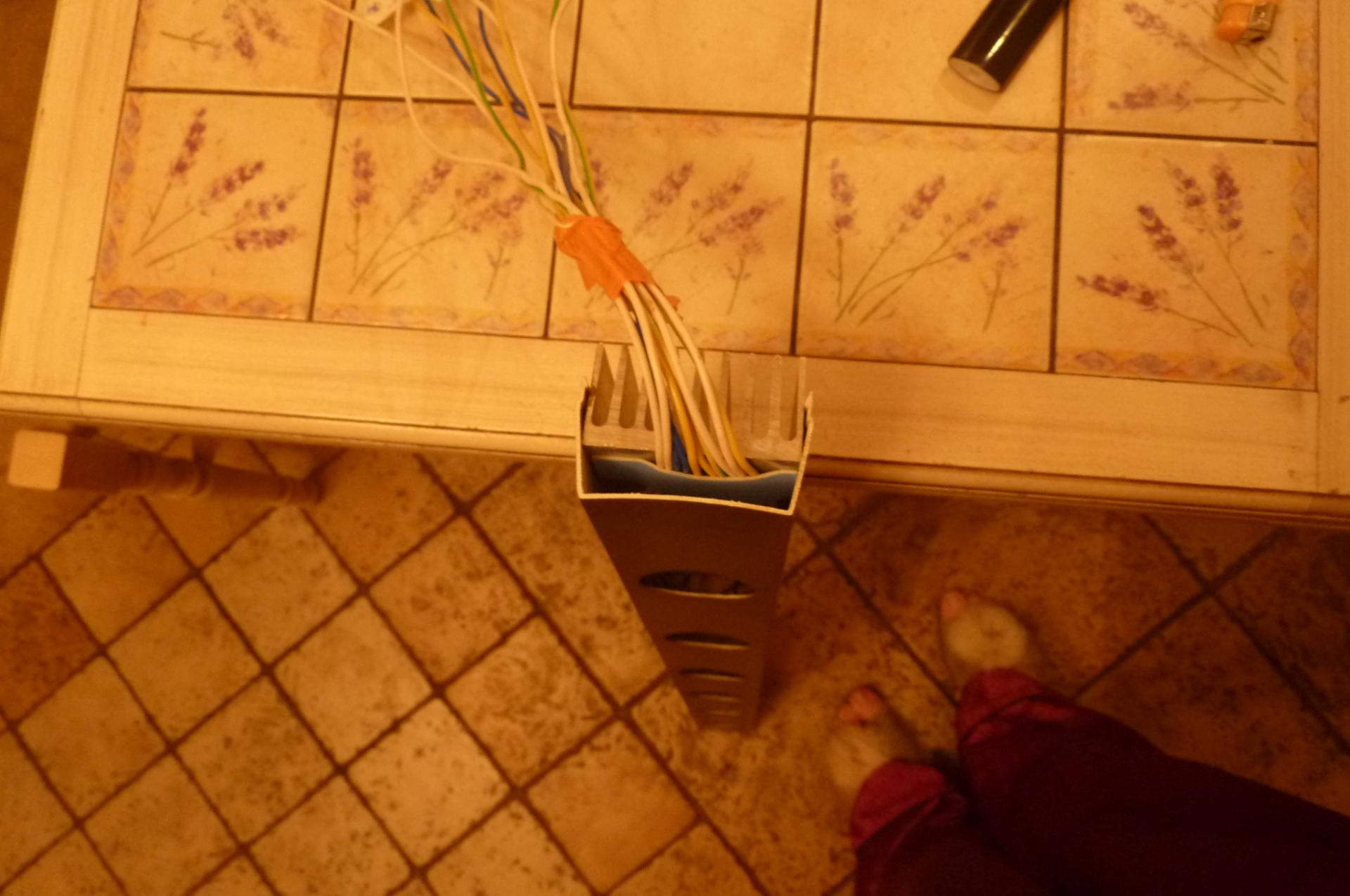

Сейчас торец светильника выглядит так, провода подклеила при проверке скотчем. Могу приклеить клеммники и, чтобы закрепить их плотно, приклеить толстую прокладку из резины до прижатия клеммников на крышку. Клеммники будут подклеены клеем и зажаты резиновой прокладкой от перемещения.

[Genarik]

Возможно диод пробит, или не хватает напряжения с драйвера. Нужно проверить его отдельно. В цепочке диоды разных номиналов или одного?

[DNK]

Если в цепочке из 6 одиночных диодов не горит третий, то это значит, что ток через него проходит, а сам диод не пригоден? Или могут быть другие причины?

Другая причина маловероятна. Если напряжения драйвера не хватало бы, то все диоды светились бы равномерно очень слабо.

[oleg_il]

Если в цепочке из 6 одиночных диодов не горит третий, то это значит, что ток через него проходит, а сам диод не пригоден? Или могут быть другие причины?

"сопля" на пайке, контакты диода замкнуты, вот и вся причина.
