[Манюня]

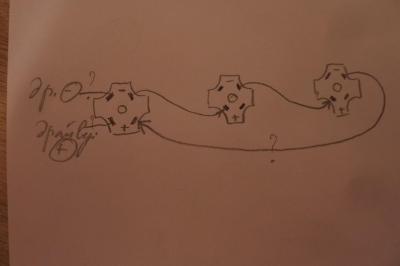

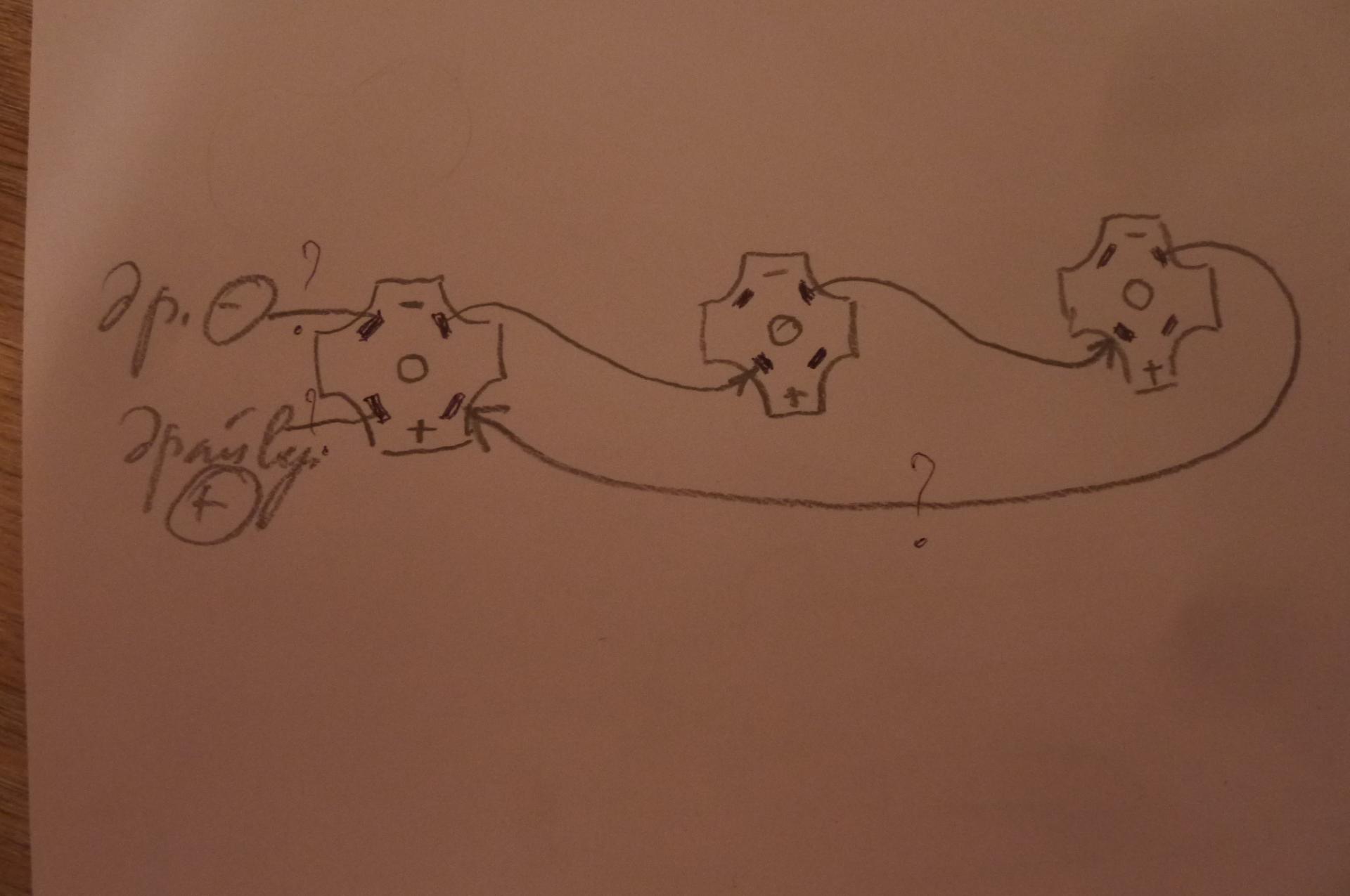

Надеюсь сегодня припаять цепочку из 6 фиолетовых одиночных диодов на звезде. Посмотрите еще раз, пожалуйста, правильно?

[asAleksandr]

Нет конечно, плюс к одному концу цепочки, минус к другому, и от плюса к минусу каждый диод соединять.

[Манюня]

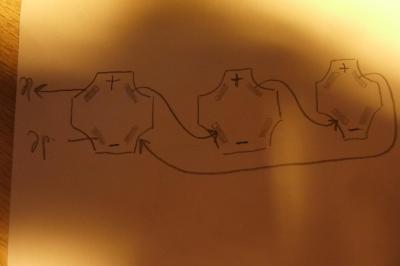

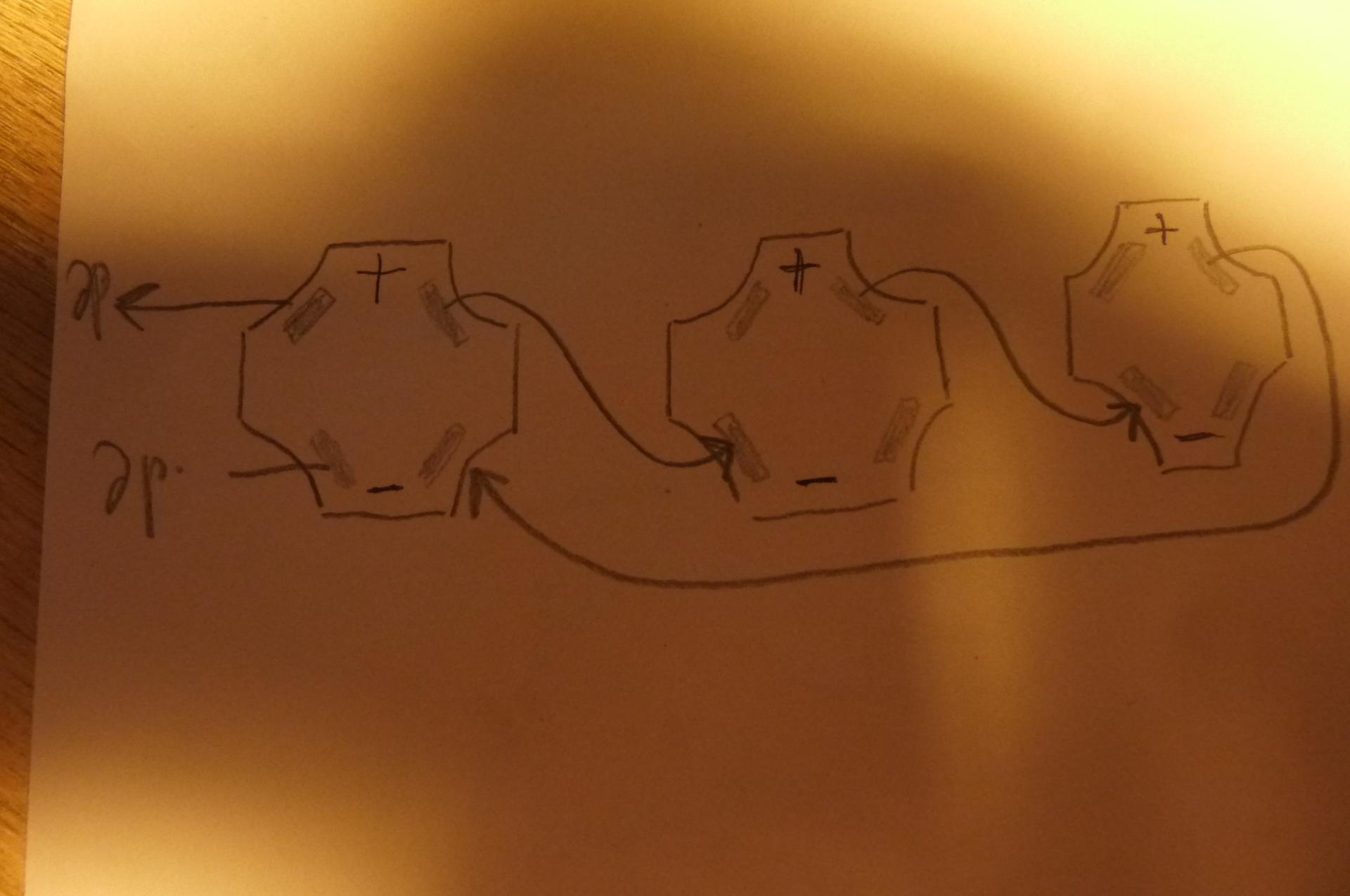

Так у меня от каждого диода берется плюс, идет к минусу другого и так далее. Перересую, а то мои площадки на минусы похожи. Сейчас дошлю.

Я путаюсь, т. к. по две площадки на плюсе и минусе. Ориентировалась на фото Ваге на предыдущих страницах.

[asAleksandr]

Так у меня от каждого диода берется плюс, идет к минусу другого и так далее. Перересую, а то мои площадки на минусы похожи. Сейчас дошлю.

Я путаюсь, т. к. по две площадки на плюсе и минусе. Ориентировалась на фото Ваге на предыдущих страницах.


Можно любую использовать площадку, как удобно будет, полярность главное соблюсти. А вот диод первый подключен неправильно, надо также, как два других, но провод от последнего к нему не надо вести.

[Манюня]

Спасибо большое!

Я поняла, что последний диод с первым соединять не надо. К чему тогда минус первого диода, кроме драйвера, должен присоединяться?

[Александр Авдеев]





[Александр Авдеев]

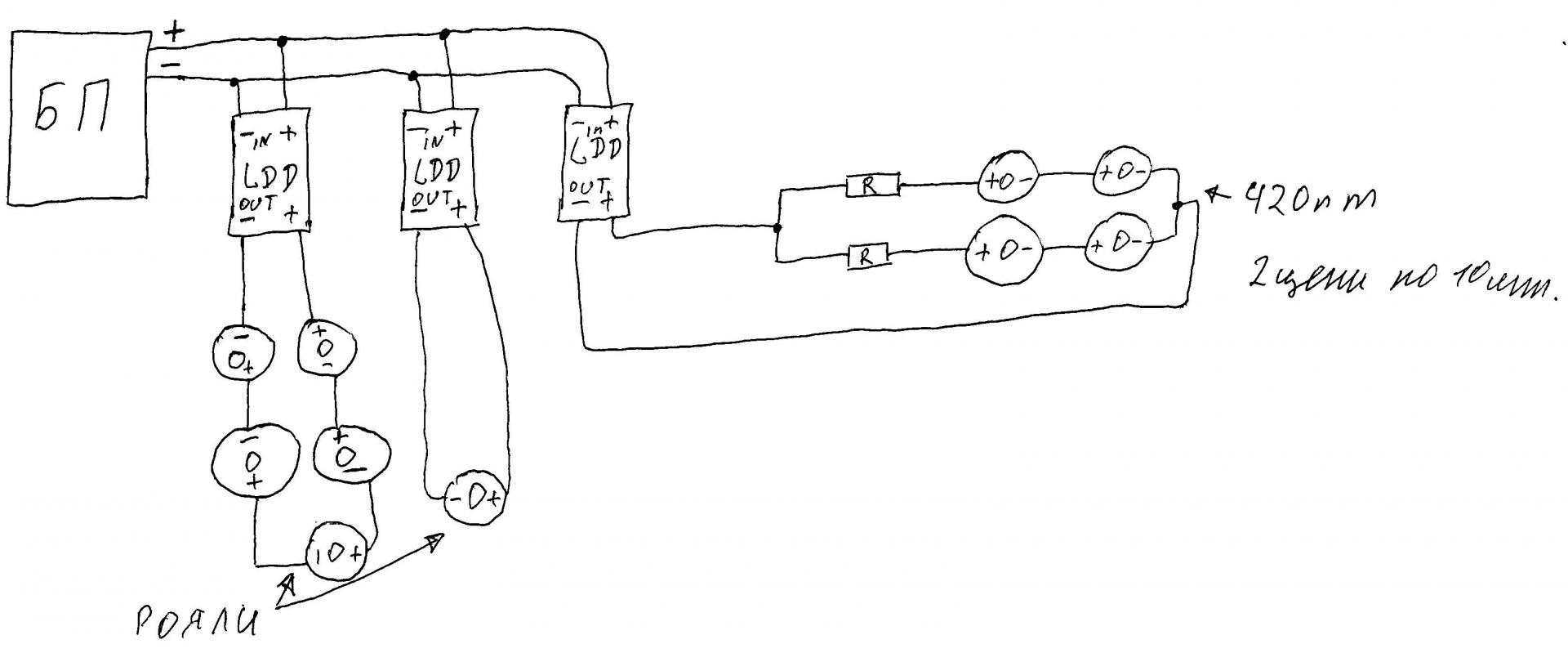

Мне в свое время ТАКУЮ давали...



[Манюня]

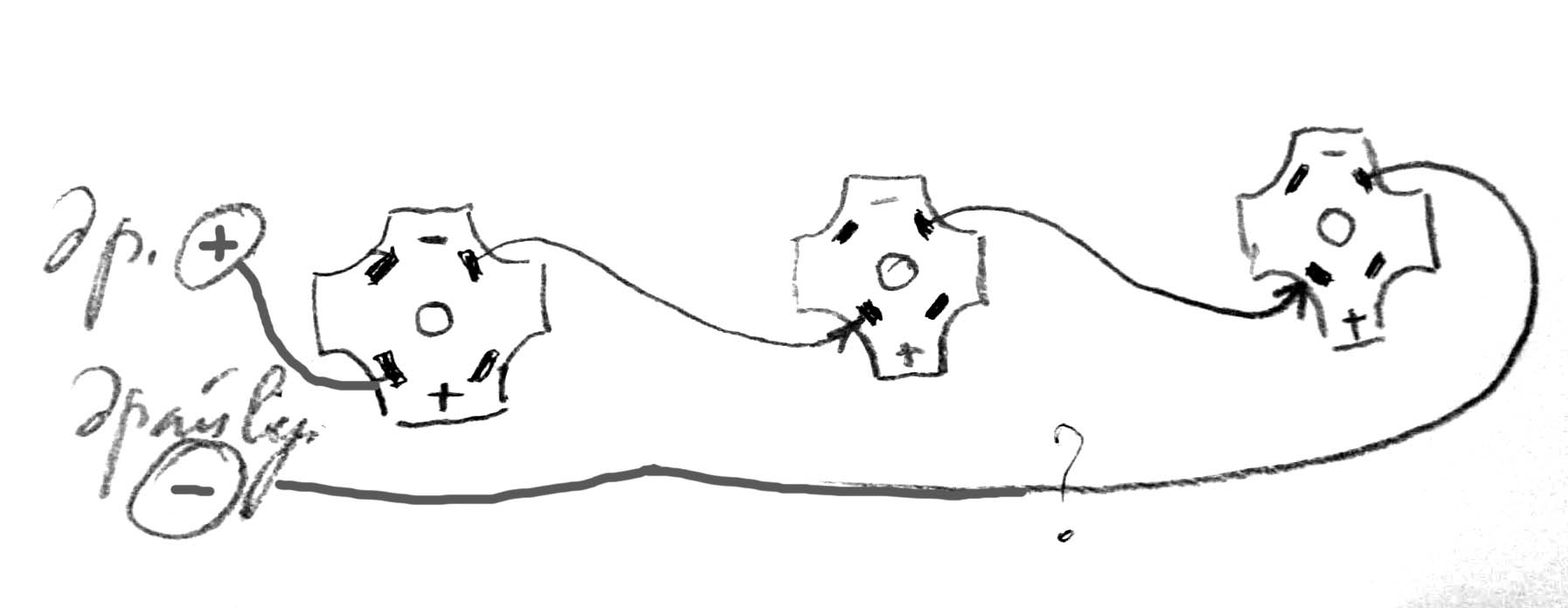

По этой схеме минус от последнего диода идет в минус драйвера.

Т.е. минус моего первого должен пойти на драйвер, а плюс последнего, тоже на драйвер. Так?

[vahegan]

[Манюня]

Ваге, большое спасибо! А если у меня наоборот от первого диода взят первым плюс к минусу второго, то это не принципиально?

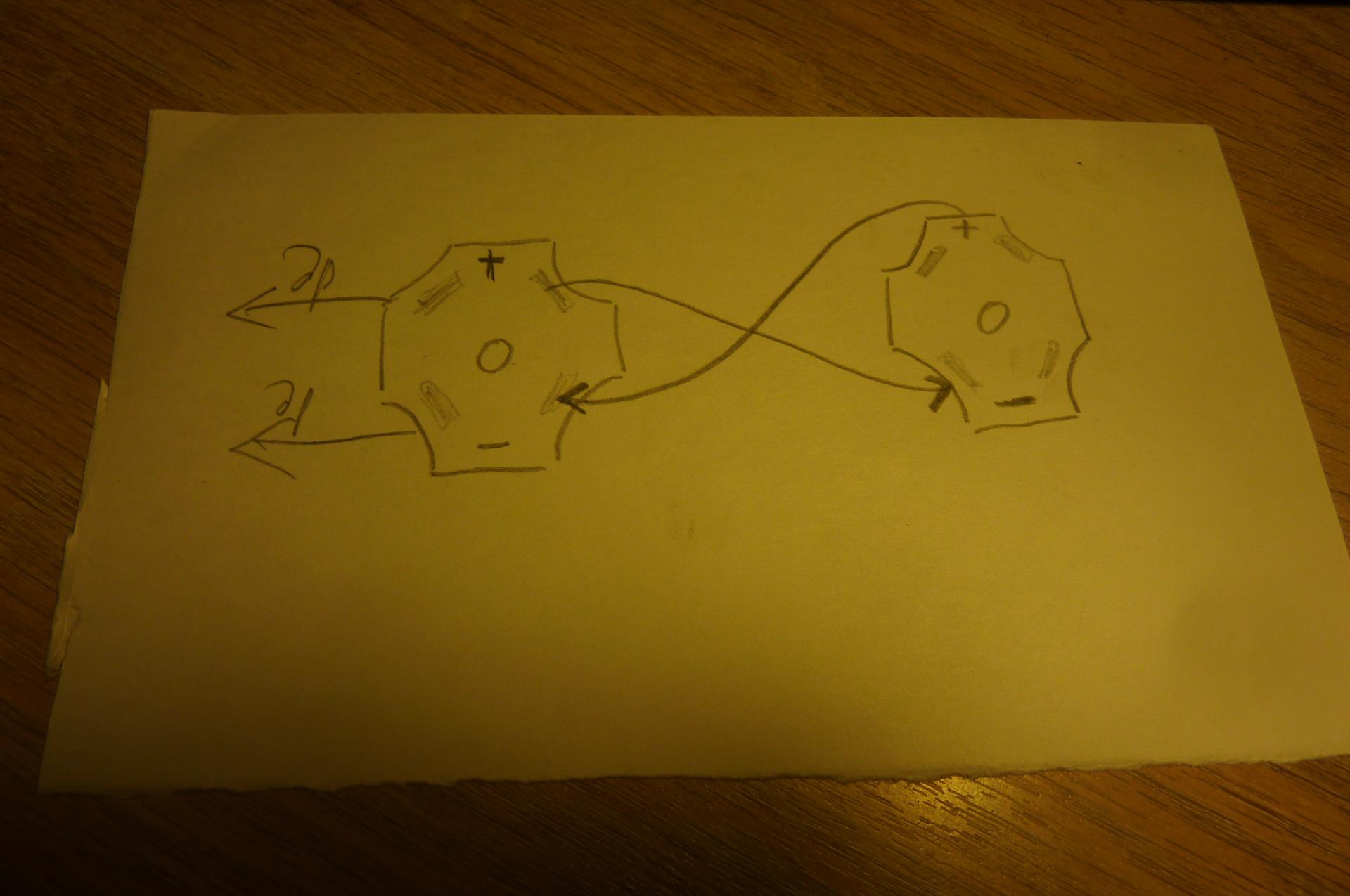

И у меня вторая цепочка всего из двух одиночных диодов, можно ее спаять так? Или надо точно так же, как первую из шести?

[Манюня]

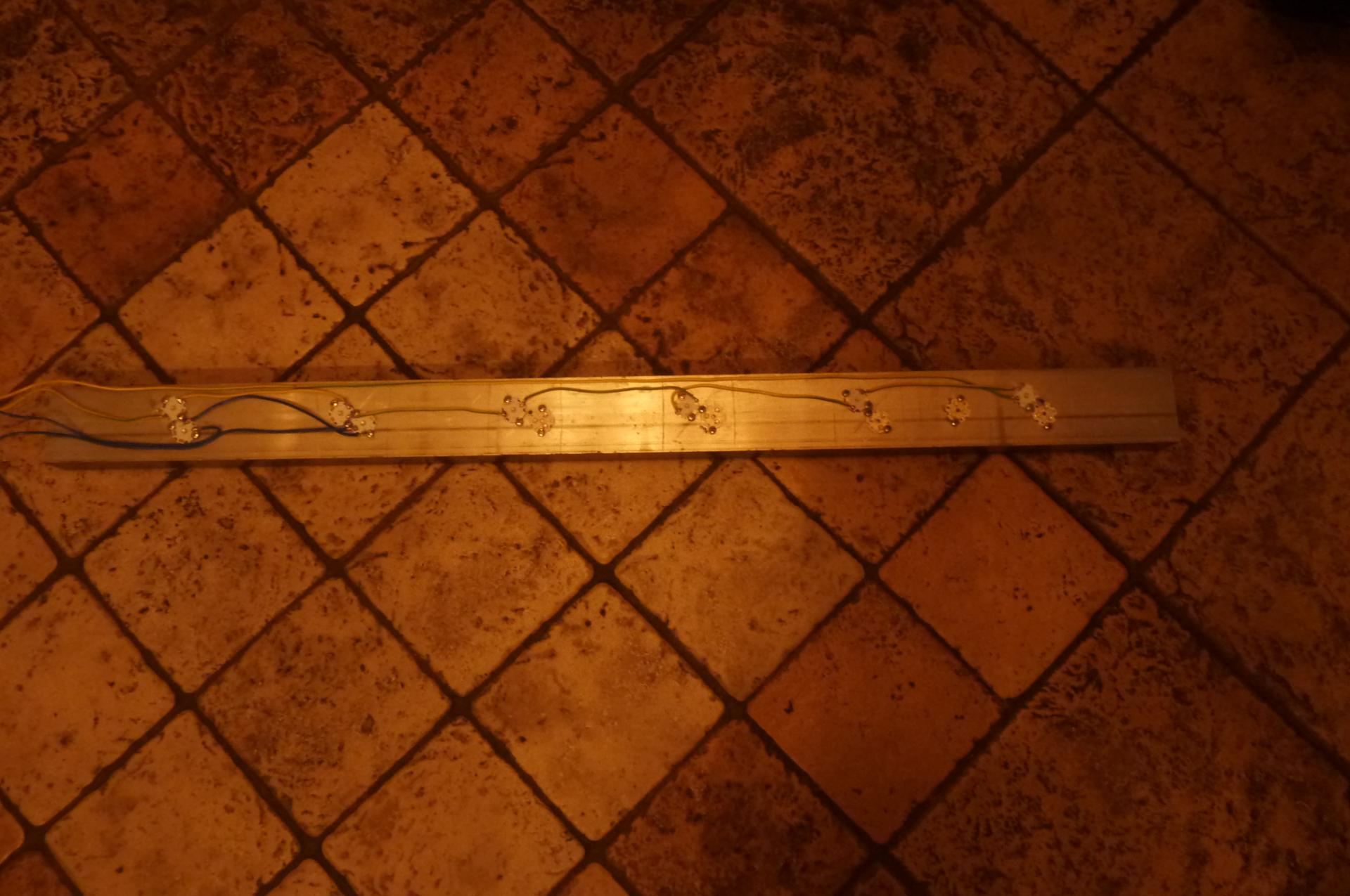

Вобщем, с вашей помощью, спаяла я две цепочки из 6 фиолетовых и двух роялей.

Звезды я уже прикрутила, как паять, буду мучать завтра.

БОЛЬШОЕ всем спасибо за малейшие советы!!!!!!!

[Манюня]

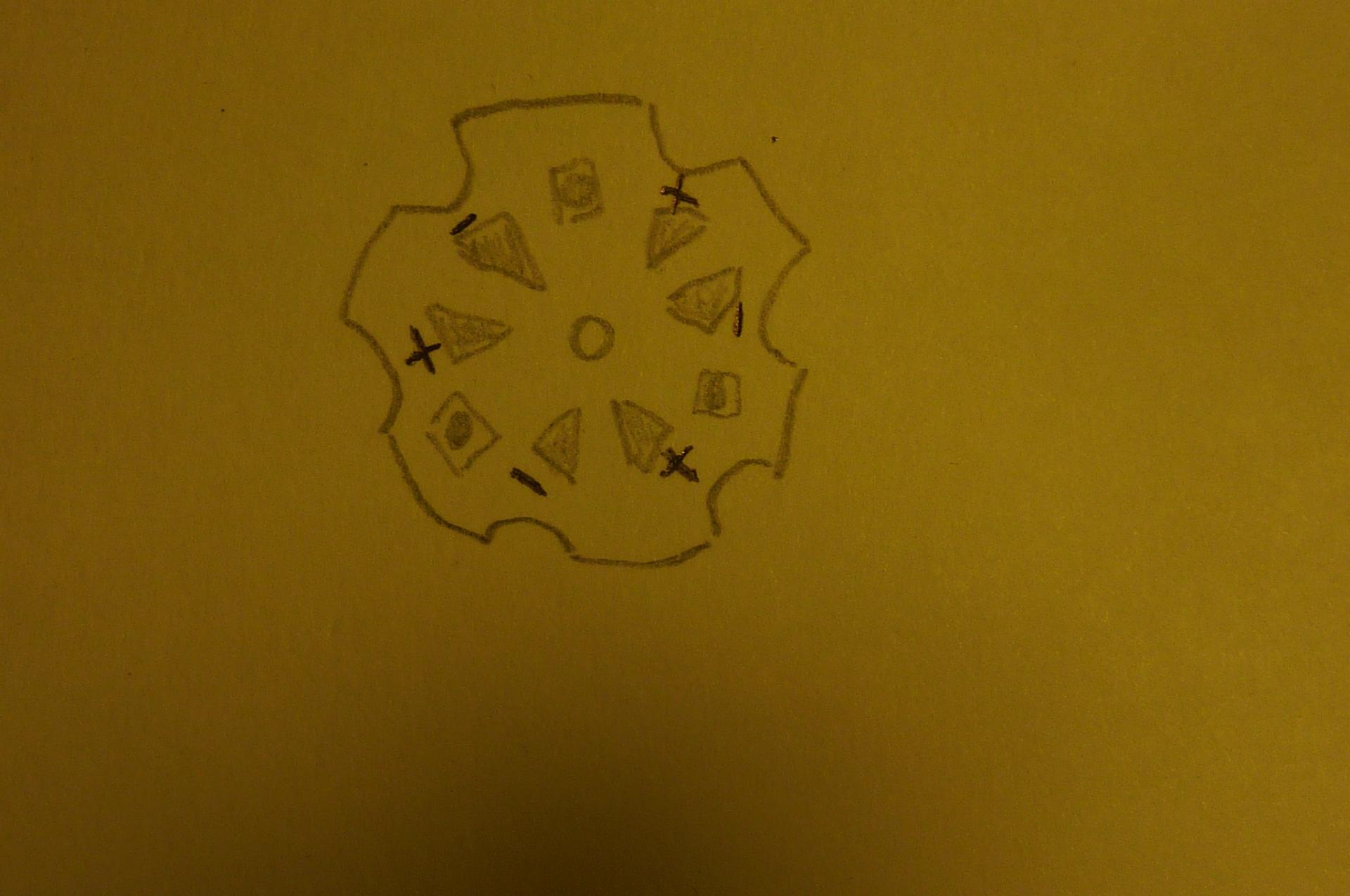

Если не сложно очень, объясните, пожалуйста, как подсоединять звезду с тремя диодами. У меня одна должна гореть сама по себе, т.е. одна, а другие 4 одновременно.

Может быть есть какой-то алгоритм в соединении звезд, чтобы не запутаться?

[Манюня]

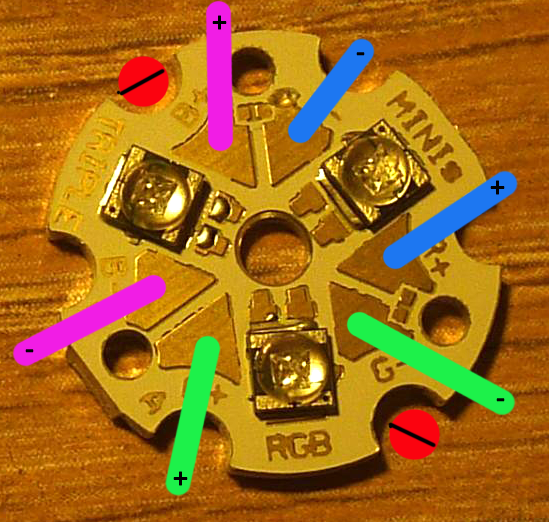

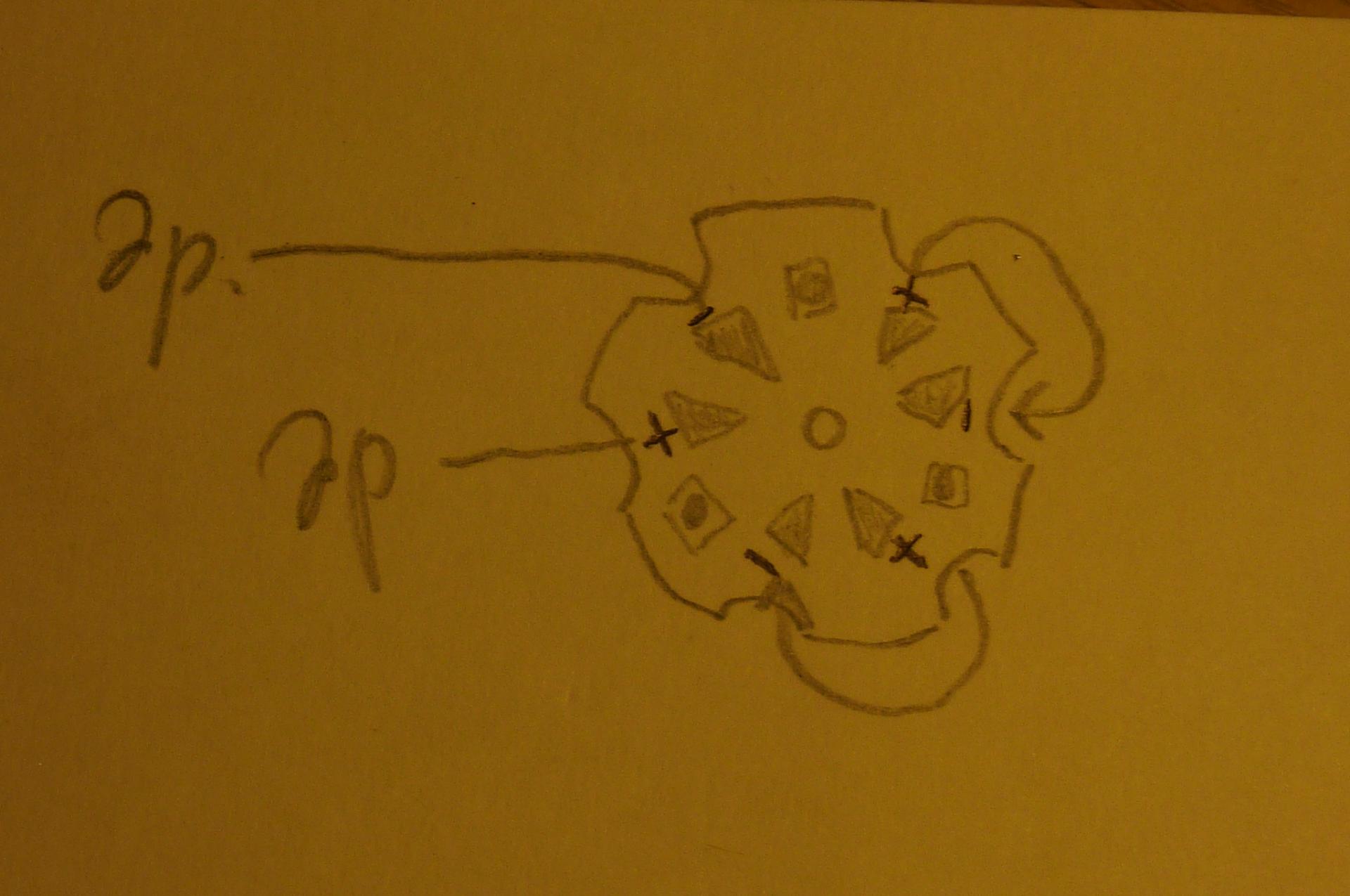

Если смотреть на это изображение, я правильно понимаю, что к каждому из трех плюсов и трех минусов мне надо припаять провода и потом на драйвер пойдут 3 штуки на плюс и три штуки на минус, чтобы одна сборка работала? Или не правильно?

[Bob]

Соедени минус с плюсо и т.д. получишь в итоге 1 минус проводок и 1 плюс проводок!:-)

[Манюня]

Так, если одна звезда только должна гореть?

[Манюня]

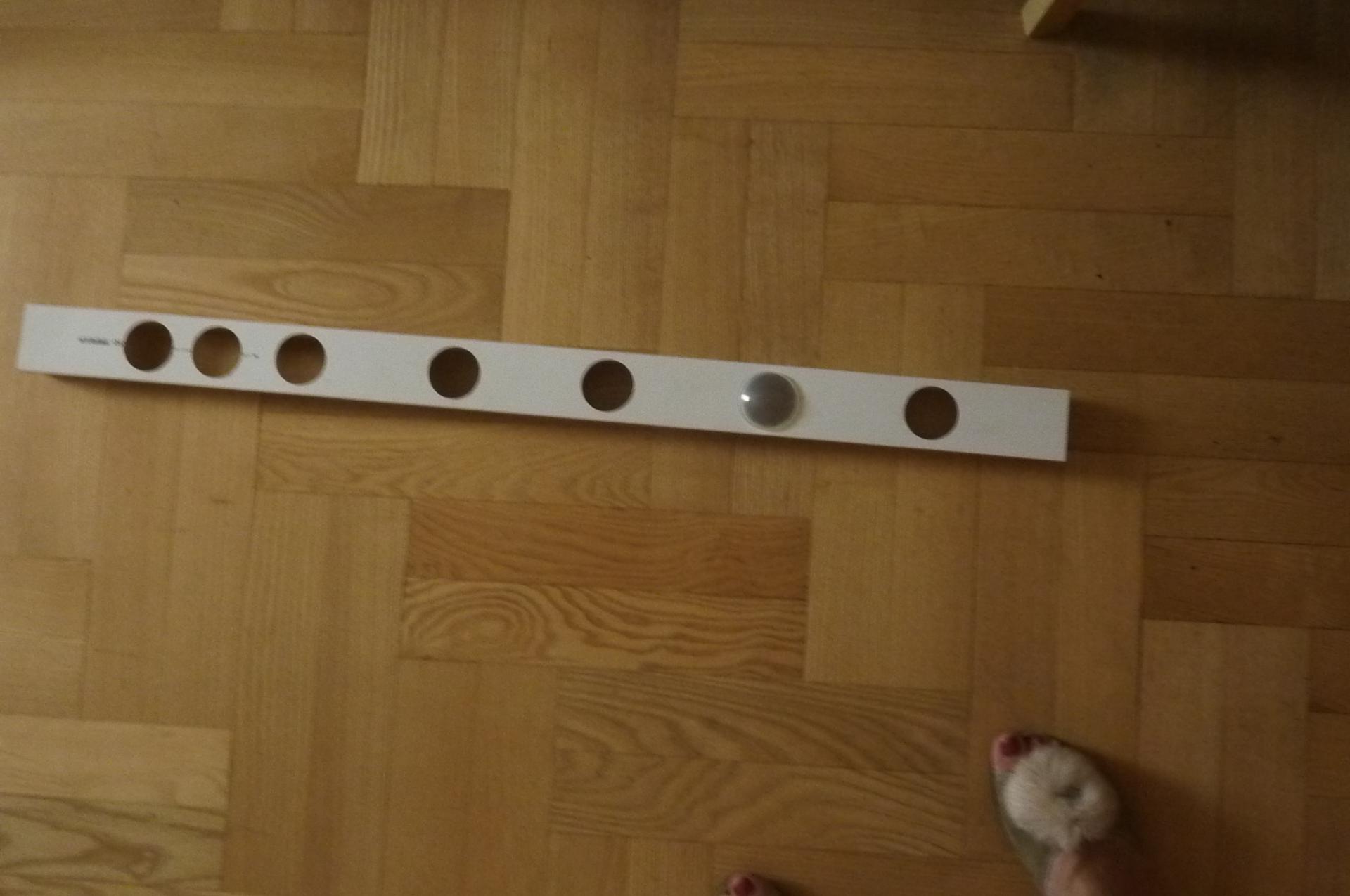

Пока не известно что к чему припаивать, очень боюсь испортить, т. к. ничего не понимаю, могу только следовать инструкциям. Сделала крышку. Покрашу и вклею линзы изнутри.

Ваге против ставить рассеиватели, но я попробую с ними. Если не понравится, остался второй метр от кабель-канала, вставлю в него оргстекло, не страшно.

[vahegan]

Так, если одна звезда только должна гореть?

Если все три диода на сборке одного и того же цвета, то именно так и надо подключать.

Напомните, пожалуйста, какие именно диоды и на каких сборках в Вашем распоряжении. Нужен полный отчет, каких именно диодов, каких цветов, на каких сборках, и по скольку штук.

[vahegan]

Если смотреть на это изображение, я правильно понимаю, что к каждому из трех плюсов и трех минусов мне надо припаять провода и потом на драйвер пойдут 3 штуки на плюс и три штуки на минус, чтобы одна сборка работала? Или не правильно?

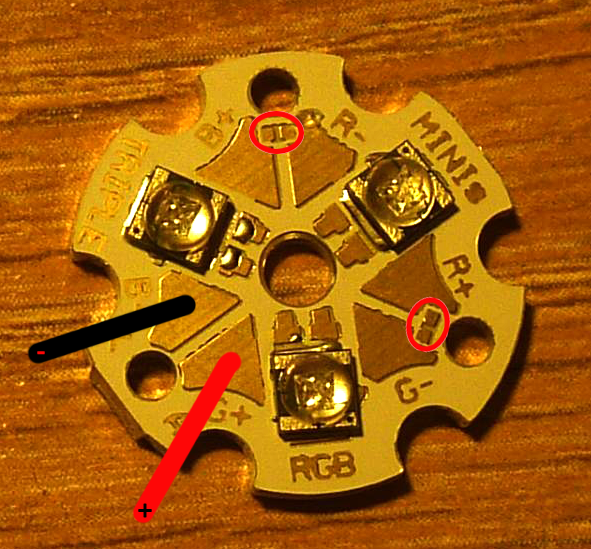

Если все 3 диода одноцветные, то делаем так: в красных овальчиках, которые я отрисовал на фотографии, специальные площадки, которые надо закоротить, помазав туда совсем немножко флюса и затем поставив жирную каплю припоя, которая замкнет эти крохотные площадки. После этого у сборки будет два полюса - плюс и минус, и их можно будет соединять проводами между собой так же, как если бы это были одиночные диоды.

[Манюня]

Ваге, у меня сборки

одна звезда с тремя белыми диодами(горит отдельно от всех др. диодов)

три звезды: два рояля, один белый

одна звезда с тремя роялями.



Мне бы хотелось чтобы горели одновременно последние четыре сборки, а чисто белая-отдельно.

[Манюня]

Если все 3 диода одноцветные, то делаем так: в красных овальчиках, которые я отрисовал на фотографии, специальные площадки, которые надо закоротить, помазав туда совсем немножко флюса и затем поставив жирную каплю припоя, которая замкнет эти крохотные площадки.

А если диоды разного цвета, но гореть должны одновременно, то так можно сделать?
