Аква-контроллер от Олега


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 7650

#2581 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 17:01

У меня вообще только два канала работают -скетч от Андрея -STD и стандартный шилд  v2,2. На 7и 8 пинах.



#2582 safari

safari

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 183
  • Меня зовут:Артур
  • Откуда:Москва

Отправлено 06 Апрель 2015 - 17:02

Не очень понимаю, какая связь с шилдом. Разьве ШИМ-пины не напрямую к ардуине подключаются, минуя шилд? У меня половина ШИМ-пинов на шидле без разъема осталась...



#2583 shakalby

shakalby

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 701
  • Меня зовут:Михаил
  • Откуда:RU23

Отправлено 06 Апрель 2015 - 17:21

 Пришла плата для драйверов, подскажите пожалуйста для чего там место под резисторы и конденсаторы? Нужно ли их вообще впаивать? Если да, то какие номиналы? А может там не конденсаторы?

Это место не для конденсатора, а для перемычки)



#2584 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 17:25

Что-то не понятно для чего там нужны перемычки?



#2585 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 17:32

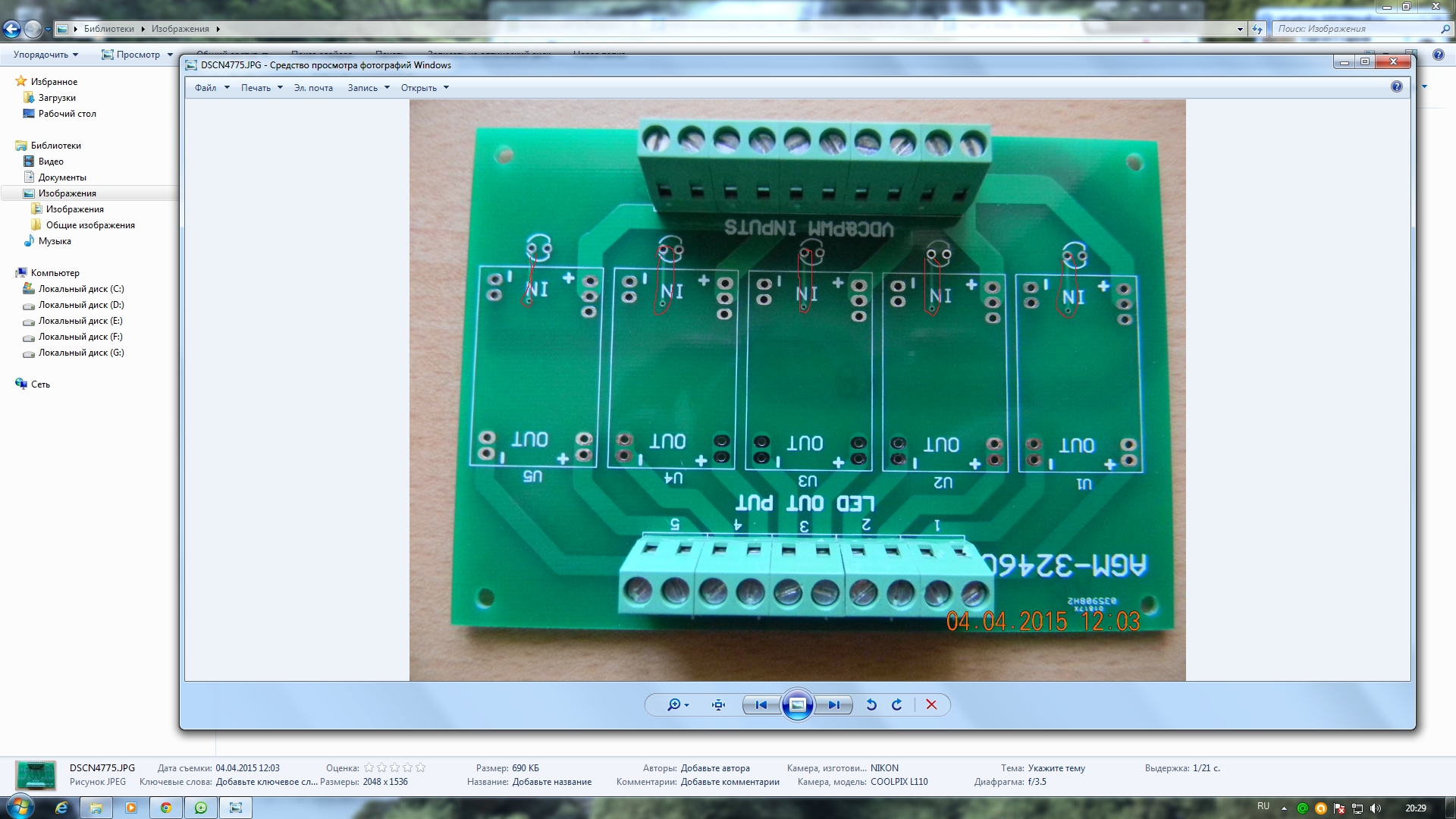

вот тут уже есть на плате перемычка, она соединяется с резистором с обратной стороны. А здесь по всему кондёры.

Прикрепленные изображения

  • 3.png


#2586 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 17:37

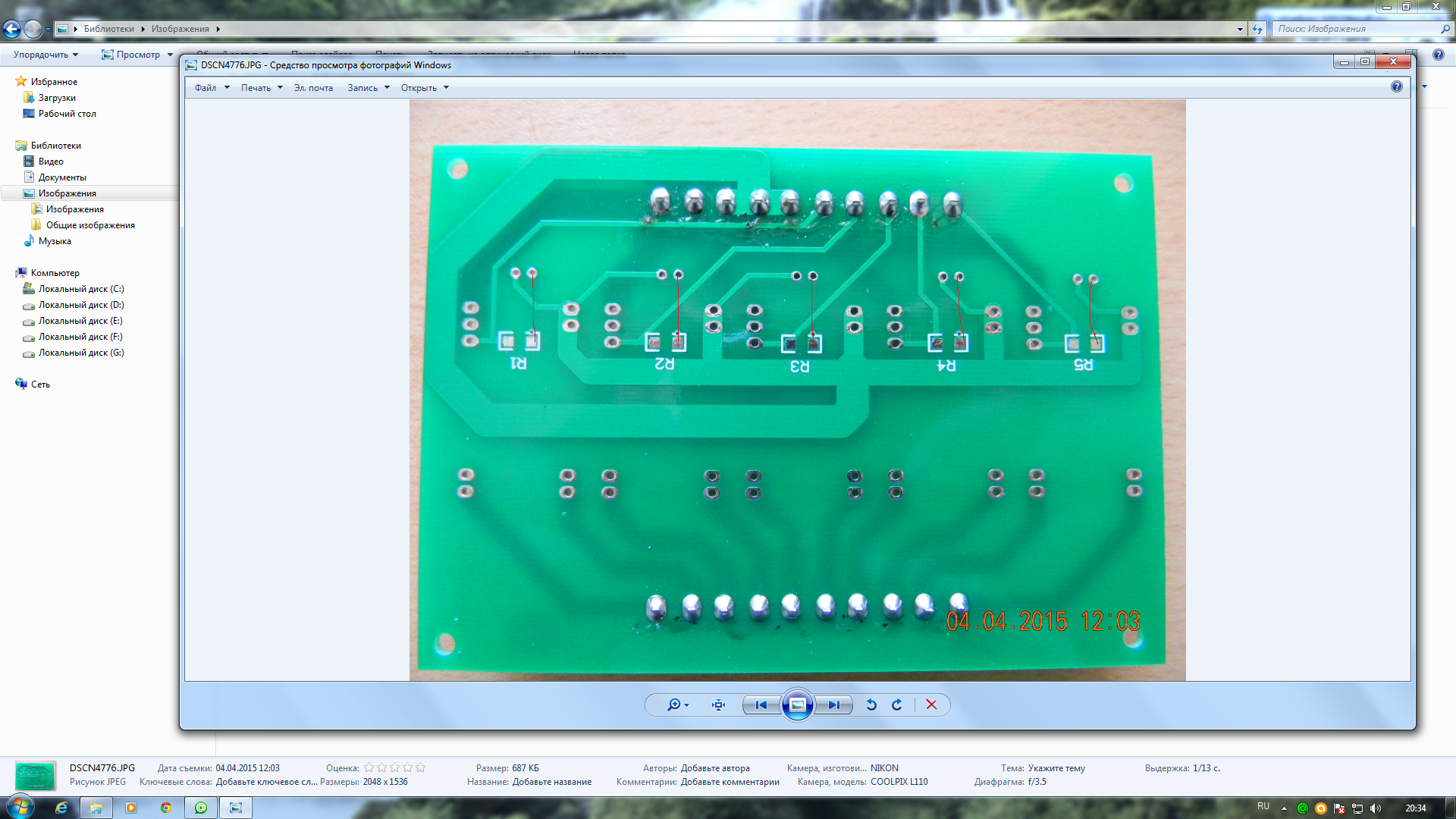

Вот эти резисторы соединяются с той перемычкой

Прикрепленные изображения

  • 4.png


#2587 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 18:01

Я впаял этих пять резисторов по 10 ком. Так и не понял, что с ними, что без них.



#2588 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 18:08

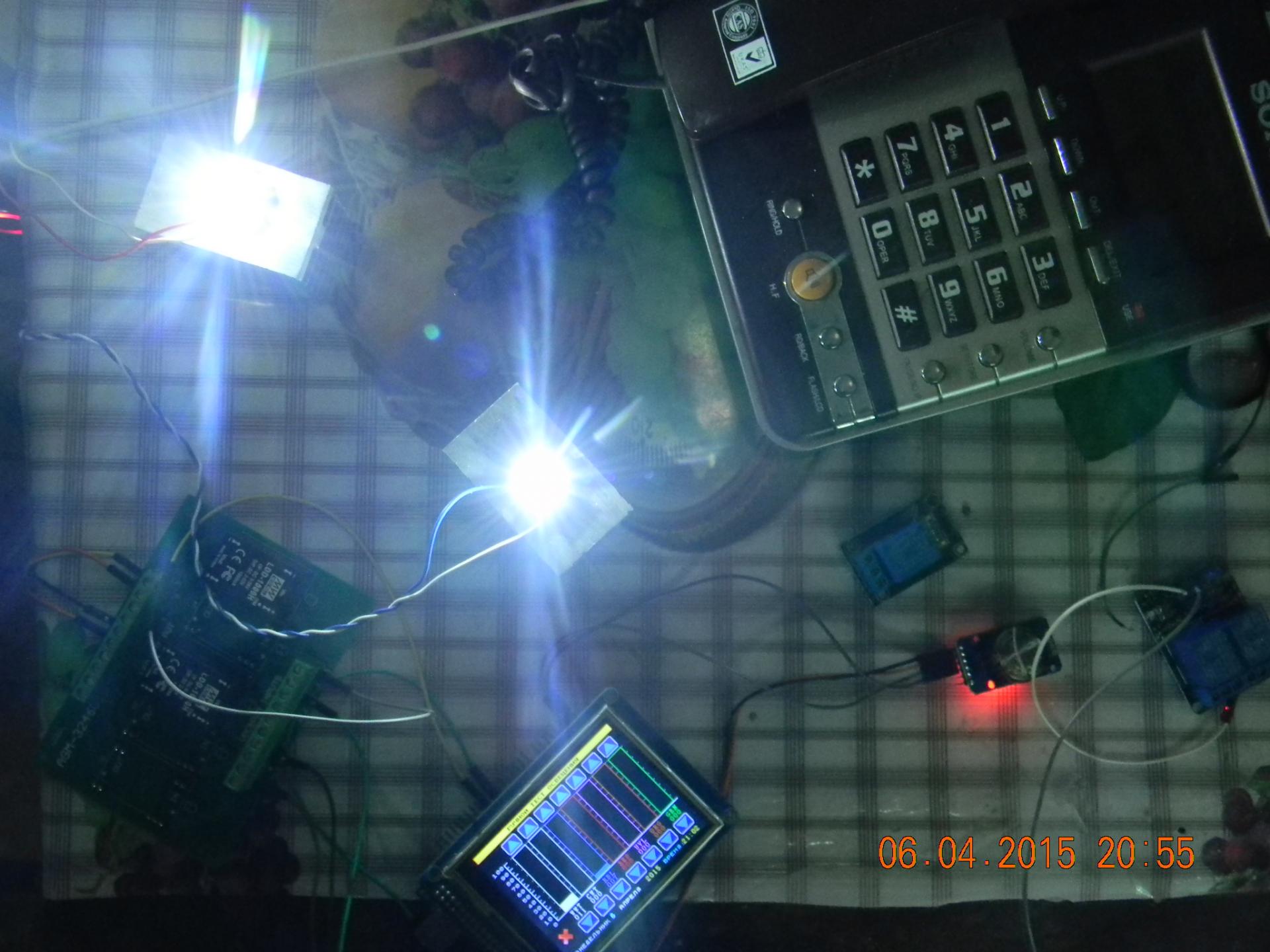

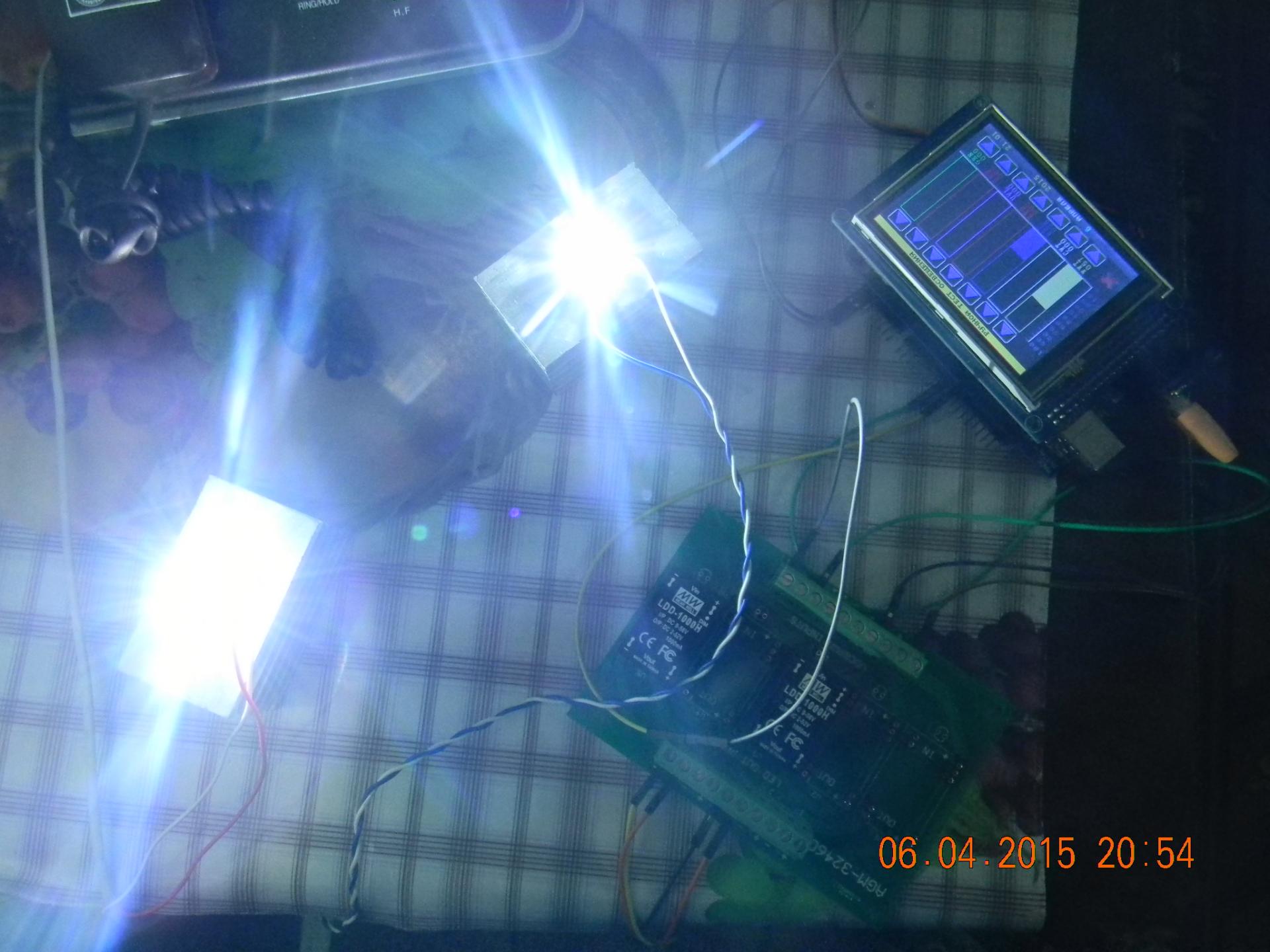

Вот подключил по светодиоду, всего два канала работают -тепло- белый и синий.

Прикрепленные изображения

  • DSCN4780.JPG
  • DSCN4781.JPG


#2589 eramish

eramish

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 131
  • Откуда:Баку,Азербайджан

Отправлено 06 Апрель 2015 - 18:28

Просто поменяй номера пинов и все, что обсуждать об этом, это не баг и не проблемам просто каждый сам выставляет что ему нужно и все, это такие элементарные вещи, у меня шилд Олега.

Прикол в том что , прописываю по разному  номера пинов  , все равно у меня цвета  регулируются таким образом



теплый белый -7 пин

холодный        - 3

RBL                 - 8

красный          -6

UV                   -12

OR                  -5

GRN               -  2

Moon              -4



Шилд я сделал из этого http://ru.aliexpress...ommendVersion=1



Плюнул на это дело,и подключил ЛД так, как получается регулировать. Благо все каналы работают.А разницы в том  что не на 12 ,а на 7 пине   теплый  регулируется , как то по барабану



#2590 eramish

eramish

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 131
  • Откуда:Баку,Азербайджан

Отправлено 06 Апрель 2015 - 18:36

все таки мне никто опять не ответил. Максимальное количество  LDD-H на один ШИМ выход Ардуинки сколько можно подключить?



#2591 eramish

eramish

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 131
  • Откуда:Баку,Азербайджан

Отправлено 06 Апрель 2015 - 18:39

Я впаял этих пять резисторов по 10 ком. Так и не понял, что с ними, что без них.

Так по плате видно, что там должена стоять перемычка,а не кондер. У резистора одна ножка, без перемычки   не подключена на минус. Поэтому он у тебя и не действует ни на что.

Прикрепленные изображения

  • post-4413-0-05708200-1428330709_thumb.png

Сообщение отредактировал eramish: 06 Апрель 2015 - 18:53


#2592 eramish

eramish

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 131
  • Откуда:Баку,Азербайджан

Отправлено 06 Апрель 2015 - 18:54

Прошу прощения, не там нарисовал. Вот где должны быть перемычки



post-4413-0-05708200-1428330709_thumb (1).png



#2593 Sergey-1

Sergey-1

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 380
  • Меня зовут:Сергей
  • Откуда:Kazakhstan

Отправлено 06 Апрель 2015 - 19:50

Пока перемычки не паял. Проверил работают 8-синий,7-тёплый белый и 6-красный. Но когда красный горит и рядом за любой ползунок канала тянешь, красный блынькает :) 8 и 7 -нормально.



#2594 safari

safari

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 183
  • Меня зовут:Артур
  • Откуда:Москва

Отправлено 06 Апрель 2015 - 19:57

Подскажите, в чем был косяк: подключил такой шилд:

http://ledsee.com/in...35-07-1a-detail

к ардуино мега, положение переключателя питания, как на фото (вправо).

питание шида - 24В внешнее, питание ардуино от USB компьютера.



залил тестовый скетч, все работало как надо, шим работал как надо, ничего не свистело (по крайней мере на одном диоде и на дефолтных 350мА).



затем отключил питание ардуино, но не отключил питание шилда, т.е. не успел. из шидла пошел дымок и засвистела катушка.

ардуина сдохла, чип сильно греется, com-порт не определяется  :(

шилд автономно вроде как работает, даже тот порт, у которого задымила катушка.



я неправильно переключатель выставил? или фатальная ошибка была в том, что сначала надо было питание выключить шилда?

как при таком раздельном питании вообще могла сдохнуть ардуина?



#2595 LKDON

LKDON

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 29
  • Откуда:РнД

Отправлено 06 Апрель 2015 - 20:51

Да конечно ошибка фатальная при раздельном питании обязательно земля блоков питания всех используемых в проекте должна быть общая, иначе ваш результат пшик.



#2596 safari

safari

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 183
  • Меня зовут:Артур
  • Откуда:Москва

Отправлено 06 Апрель 2015 - 21:03

Вот облом, я даже распечатал все правила (вроде Олег писал), там как раз п.1 был про общий минус. Почему не освежил перед тестированием, неизвестно :(



А что вообще этот переключатель дает? он дает питание с шилда на ардуино или наоборот?

Или просто минусы соединяет? на сайте ledsee информации ноль, документацию они не выслали, сказали, что она у них есть только на китайском :(



PS: сейчас прозвонил, земля USB коннектора ардуины соединена с минусом входа шилда. Ардуина правда неживая, вечером проверю на запасной (правда она UNO).



#2597 oleg_il

oleg_il

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 711
  • Откуда:Israel

Отправлено 06 Апрель 2015 - 21:10

А что вообще этот переключатель дает? он дает питание с шилда на ардуино или наоборот?



Вот не трожь его. Оставь в положении 1 как по умолчанию. Он закорачивает по плюсу питание драйверов и меги.....



все таки мне никто опять не ответил. Максимальное количество  LDD-H на один ШИМ выход Ардуинки сколько можно подключить?



Ну сколько их у тебя? 5-6 на один выход - устроит, достаточно?



#2598 oleg_il

oleg_il

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 711
  • Откуда:Israel

Отправлено 06 Апрель 2015 - 21:15



Олег, согласно скейча эти пины используются для стандартной сборки. Возможно они и работают. Но....я тебе писал, что там с пинами тоже понапутано. Видимо баг лежит в теле программы, нужно искать.




Видимо именно у нас двоих, т. к. никто больше не пишет, либо никто не заморачивается, просто берет и перепаивает в стандартном бутере.



Олег, мне кажется, если на твоем Шилде все нормально, то видимо у тебя в трассировке платы есть ошибка. Проверь, если есть возможность?



Никого не пытаюсь обвинить, просто хочу разобраться в чем баг. Если в программе, то проще поменять в теле программы. Если в шилде, то тоже можно поменять тело программы. Просто нужно знать где и что менять.



Хотел собрать макет из ардуино, экрана и обычных светодиодов на 5В, для того чтобы погонять работоспособность каждого канала. Но у меня доступ до плат ардуино (в городе) только до тех где брал я. Не факт что это не бракованная вся серия.



Ребята, давайте активнее, у всех такой баг или только у двоих?!

Ага, ну конечно. Ошибка в трассировке и тд....... причем только ты это заметил.....  :biggrin:

Но если тебе так легче считать, то пусть будет так  :wink: , бум считать что это ошибка у меня. Но править не буду всеравно......



#2599 safari

safari

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 183
  • Меня зовут:Артур
  • Откуда:Москва

Отправлено 06 Апрель 2015 - 21:27

Вот не трожь его. Оставь в положении 1 как по умолчанию. Он закорачивает по плюсу питание драйверов и меги.....



Вот же зараза. Он действительно закорачивает +Vin шида и Меги, только НАОБОРОТ, дефолтное состояние, (крайне правое положение) закорачивает плюсы, а крайне левое наоборот, отключает. Вот китайцы сволочи :(




#2600 oleg_il

oleg_il

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 711
  • Откуда:Israel

Отправлено 06 Апрель 2015 - 21:43

Вот определи в каком положении РАЗДЕЛЬНОЕ питание и выломай нафиг этот переключатель, а контакты если надо закороти наглухо, хотя скорее всего достаточно просто удалить его.
