Обработка (зажим) троса для подвеса лампы

подвес трос

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 19

#1 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 18 Июль 2016 - 22:03

Помогите разобратся с правильным зажимом оцинкованного троса для подвеса лампы.



Приобрел фирменные троса для подвеса но концы на "Y" части троса очень длинные (1,5м). Если их использовать не модифицируя то часть разветвления будет находится на недоступной для регулировке высоте. То есть высота светильника над полом 1,6м + 75см "Y" часть троса (1,5м делим пополам) получается что регулируемая "развязка" по высоте будет 2,35м над полом - это очень не удобно, без лесенки нельзя будет отрегулировать высоту.



У других тросов "Y" часть как правило только 60 - 70 см.

Вот и хочется отрезать на нужную длинну трос и закрепить. Но вопрос как это сделать правильно.

Купил такие алюминевые штучки но как их правильно сжать.

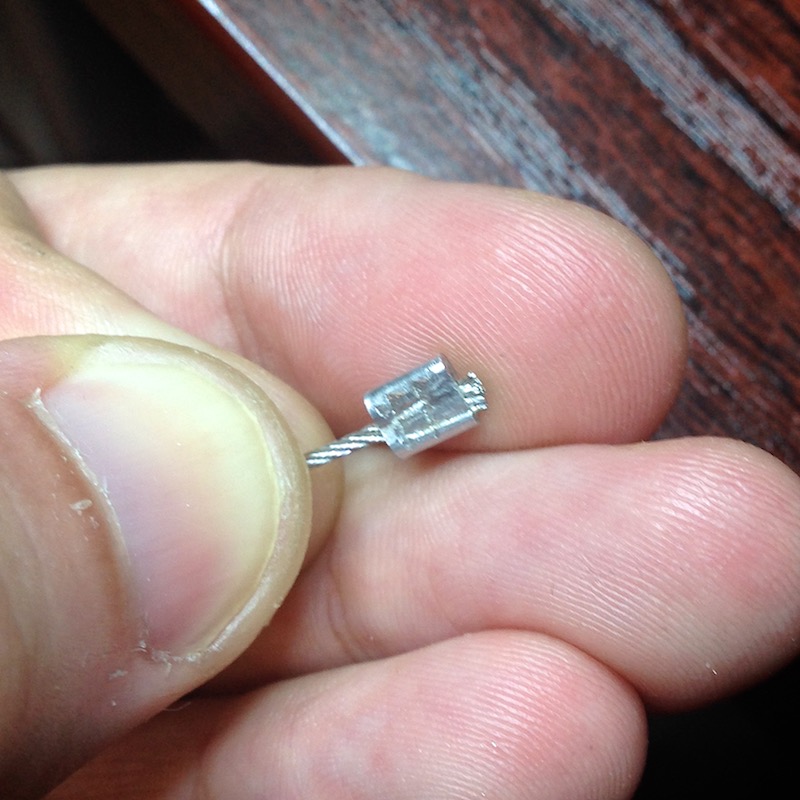

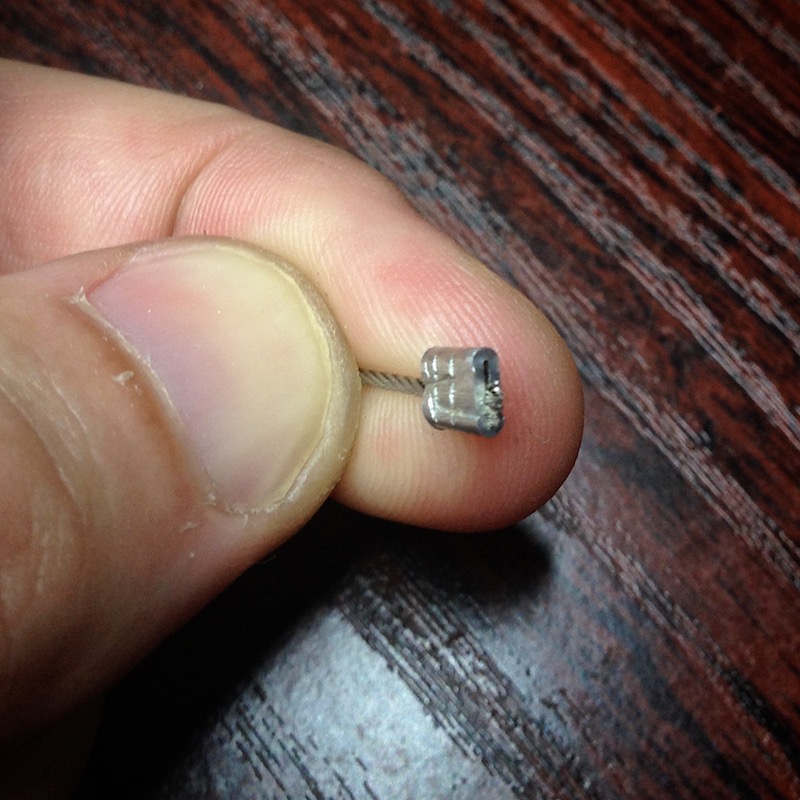

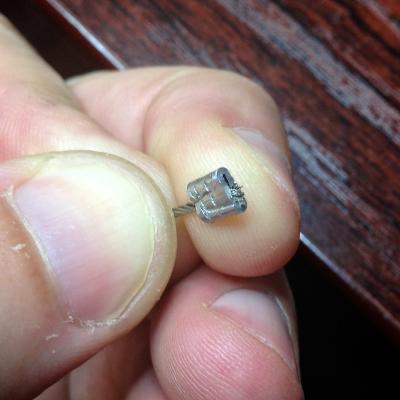

Сделал вот так - в тисках сильно сжал и еше немного плоскогубцами




Так будет нормально ?



Пока повесил на новообжатый конец троса тестовый груз в 10кг.
Планируемая масса светильника порядка 19-20кг. Так как таких концов у троса 4 то ка каждый по 5 кг получается так что 10кг будет более чем достаточно для теста - пока вроде держится.



Сам комплект подвеса очень нравится но вот только длинна "Y" части черезмерна.

По тросам - "Y" часть диаметр 1мм, продолжение после крепления кажется 1,5 или 2мм. В спецификации пишут что выдерживает до 30кг.





#2 simpu

simpu

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Андрей
  • Откуда:СПб

Отправлено 18 Июль 2016 - 22:33

я бы петелькой кончик сделал бы



#3 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 880

Отправлено 18 Июль 2016 - 22:42

Нормундс, привет!
Не знаю как у тебя там с эстетикой и нагрузкой, но вот такие есть крепежи (разных размеров) сцепления двух тросов. Кстати, в Депо брал.7b904a1d271edd1e5c3686eab2085a24.jpg

Такими алюминиевыми зажимами, как у тебя я тоже скреплял тросы, но ставил их 2-3 в зависимости от нагрузки, просто их зажимал плоскогубцами.Кончики тросов запаивал термоусадкой.

#4 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 18 Июль 2016 - 23:16

Привет Павел!

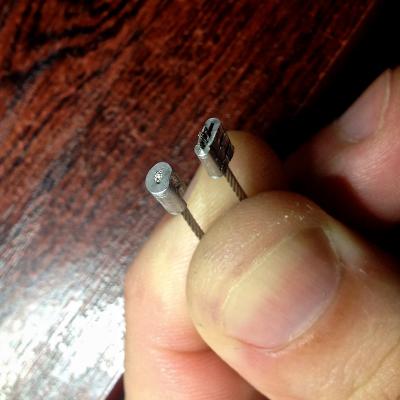

Ну второй (оригинальный) конец тоже алюминевым зажимом зажат, правда акуратнее чем я зажимал :)

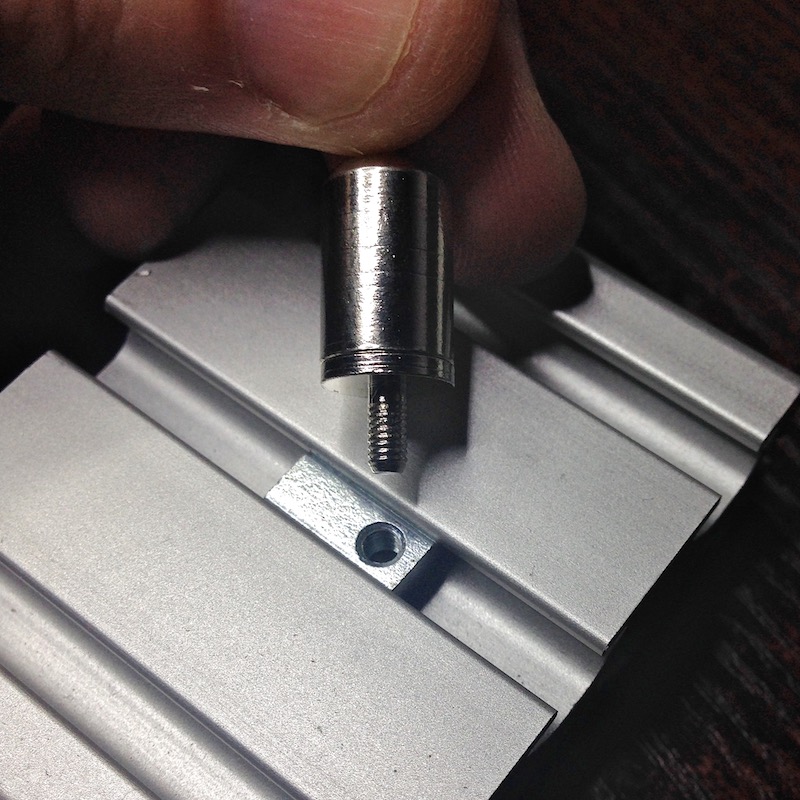

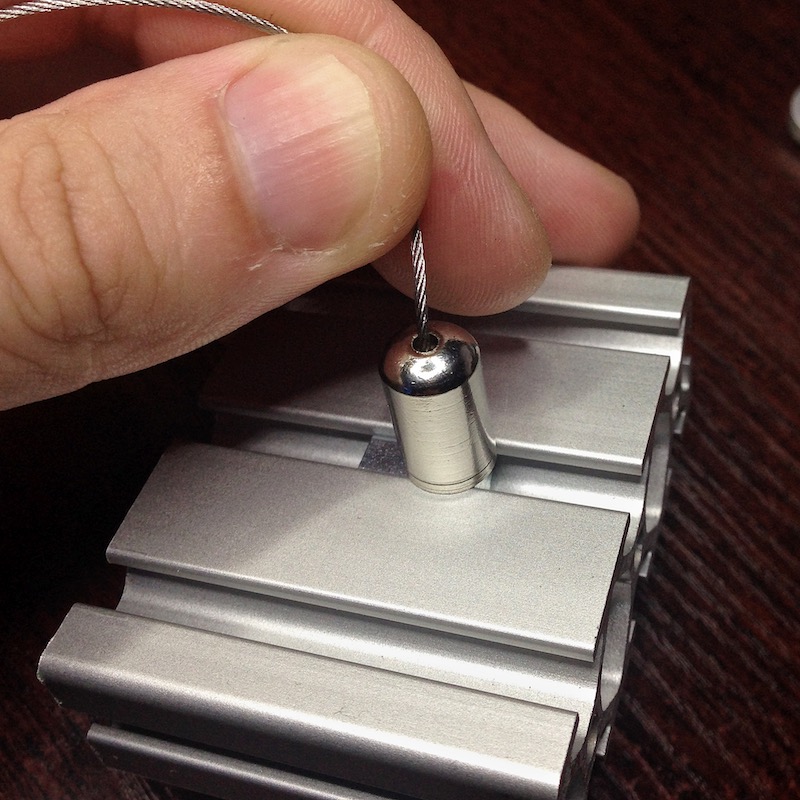

Хочется чтоб было на красивых тросиках все, тем более у данного комплекта удачное крепление к светильнику - как раз на T-Slot втулку прикручивается - как влитой





simpu, петелькой к сожалению не получится, тогда она (петелька) в патрон (который прикручивается) не влезит.



#5 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 880

Отправлено 18 Июль 2016 - 23:37

Сорри, не правильно понял что зажимать нужно. Тогда мой вариант мимо.
А если зажим еще пополам загнуть? Можно и тросик строго в центре зажать, а края обогнуть .

#6 zubrikon

zubrikon

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 3 242
  • Меня зовут:Александр
  • Откуда:Мытищи

Отправлено 19 Июль 2016 - 00:24

есть такие зажимы - небольшой  цилиндрик, в центре отверстие с резьбой под винт.

и вот такой еще вариант нашел  -  http://www.krepmarke...stalnogo_trosa/- может у вас тоже такое есть...

оригинальный алюминиевый зажим смотрится еще ничего - но там видно, что зажимают не в тисках, а в специальном профиле.



#7 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 19 Июль 2016 - 01:11

zubrikon, ну в магазинах всякие зажимы видел и по подобию оригинала купил такие алюминевые штучки, но вот проблема с правильной обжимкой. ну в смысле в технологии обжимки - какой то инструмент специальный нужен или простыми плоскогубцами как то правильно нужно сжимать....







#8 simpu

simpu

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Андрей
  • Откуда:СПб

Отправлено 19 Июль 2016 - 01:42

У вас не правильно подобранна алюминевая трубочка. На фото видно оригинальная обжимка толстая стенка. Тросик у вас диаметром 1-1,5мм, вот и обжимку взять с отв. 1.5-2 мм и стенка 2мм. Обжать конечно будет трудно в рукопашную , как минимум одновремено по трем точкам давить надо.

#9 simpu

simpu

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Андрей
  • Откуда:СПб

Отправлено 19 Июль 2016 - 01:43

Токарь вам в помощь

#10 simpu

simpu

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Андрей
  • Откуда:СПб

Отправлено 19 Июль 2016 - 01:49

На оригинальной версии удар в одной точке. Положили в ямку (выемку по наружному диаметру обжимки) и пришлепнули :-)
Что то меня понесло..... пора на рабрту.....

#11 Pavel Pro

Pavel Pro

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 14 880

Отправлено 23 Июль 2016 - 21:46

Ну как дела с зажимом?
Тут подумал, может найти алюминиевую деталь цилиндрической формы, и высверлить отверстие внутри, под размер троса и потом обжать в тисках.

#12 Age

Age

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 401
  • Меня зовут:Саша
  • Откуда:USA

Отправлено 24 Июль 2016 - 04:03

Я бы использовал что-то типа такого инструмента: crimping tool for BNC connectors

Есть разных форм и усилий, у меня вот такой:

416XyYYnVSL.jpgНу, и соответствующую втулочку, лучше алюминиевую с резьбой внутри (treaded stand-off), но и др. металл пойдет-усилие там нормальное. :wink:



#13 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 24 Июль 2016 - 09:49

Самый дешевый и аккуратный способ. Облудить кончик троса, обмотать его медной проволочкой на нужную длину и толщину и залить припоем.


  • alef и simpu это нравится

#14 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 25 Июль 2016 - 09:51

Павел, Ну по тросу пока никак. Нет времени забежать в Depo. По поводу сверления отверстия в алюминевой детали и зажатия нужно попробовать....



Age, в другом форуме (не аквариумной направленности) тоже нарекомендовали кучу а'ля кримперов, где точно все будет правильно зажато (по всем правилам и усилиям) но посмотрел я на цены таких кримперов и получается что купить другой подвес с нужным мне креплением (тот же aquafit 3) получается даже дешевле.



lexx8691, по поводу лужения и припоя, где то уже читал про такой метод но его настоятельно не рекомендуют для тросов с нагрузкой. Дело в том что припой (олово) очень эластичный метал и под нагрузкой он деформируется и растекается (со временем) то есть велика вероятность что со временем тросс выскочит из оловянной пробки и тогдв все это рухнет в аквариум.







#15 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 25 Июль 2016 - 10:27

У вас вес светильника какой?  :biggrin:



#16 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 25 Июль 2016 - 10:40

В начале темы указал - Планируемая масса светильника порядка 19-20кг.



#17 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 25 Июль 2016 - 10:43

Вот и я о том же, 5 кг на точку, это ни о чем. Если бы 50 кг на точку тогда стоит задуматься.



#18 Oleg 54

Oleg 54

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 260
  • Меня зовут:Олег
  • Откуда:Новосибирск

Отправлено 25 Июль 2016 - 19:44

https://reefcentral....lnika/?p=265237

Посмотрите, может подойдет такой вариант вместо обжимки.



#19 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 26 Июль 2016 - 13:12

lexx8691, ну я хотел чтоб с запасом было, примерно на 7-10кг на точку, в случае если например одна точка ослабнет то масса распределится на остальные, да еще какие-то дополнительные нагрузки - регулировка высоты посредством отпуская (торможения) основного троса в зажиме и сопутствующие гравитационные гагрузки.



Oleg 54, спасибо, вариант интересный, но мне не подходит. Мне нужно в низу у лампы закрепить красиво, и в стандартовм варианте так и было, но вот длиннв Y части не страивала... из за этого и вся эта тема создавалась.



В любом случае я человек запасливый и имеется еще 2 запасных троса но с другими типами крепления (aquafit и aquafit 2) если не найдется надежный вариатн крепления то возьму другие крепления, правда они не так хороши как тот первый.



#20 Морской Клоун

Морской Клоун

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 741
  • Меня зовут:Normunds
  • Откуда:Рига, Латвия

Отправлено 29 Июль 2016 - 20:07

Мне тут подсказали один способ зажима троса, может кому пригодится.



- сгибаем конец троса ( делаем небольшую петельку на конце);

- схватываем это суперклеем (только на время);

- затягиваем (обматываем) конец троса капроновой ниткой (желательно по толще);

- когда получим достаточно крупный "узелок" заливаем конец троса с обмотанной ниткой эпоксидной смолой.



После затвердения смолы получим хороший зажим троса. Эпоксидка конечно сама по себе трос неудержит, но нам это и не нужно, главное чтобы эпоксид не давал разматыватся капроновой нитке.
