Давайте так.. вы схематически нарисуете как вы планируете расположить диоды, вносим корректировки если потребуется, подбираем под это дело драйвера, для успокоения совести показываете это всё Вагену, если он дает добро - заказываете))

Отправлено с моего HUAWEI U8825D через Tapatalk

[Vladimir]

Понятно. Т.е. диоды разных цветов можно собрать в одну цепочку?
И после драйвера идет розетка 220 или надо 12?

Простите меня за занудство, но если Вы задаете такие вопросы, то возьмите

Я полагаю наиболее востребованными блоками питания следующие:
Раведа PR41U-100WLED Обеспечивает ток до 4.5А при напряжении 24В. Может использоваться для подключения 1-2 12х шестиканальных сборок, работающих на номинальном токе. Подробнее о блоке питания на сайте производителя: http://www.raveda.co...U-100WLED#img=1
Цена 33$
.

Плюс сборка - https://reefcentral....анальная-сборка 70$

Плюс драйвер
https://reefcentral....для-светодиодов
40$

[Манюня]

Мне надо чтобы каждая цепочка отключалась и включалась отдельно без компьютера, просто через таймер.
Я лучше задам 10 глупых вопросов, чем один раз сделаю глупость . Мне в этой области очень сложно, я ничего не знаю вообще.

[Манюня]

Давайте так.. вы схематически нарисуете как вы планируете расположить диоды, вносим корректировки если потребуется, подбираем под это дело драйвера, для успокоения совести показываете это всё Вагену, если он дает добро - заказываете))

Отправлено с моего HUAWEI U8825D через Tapatalk

Вечером нарисую, думаю так лучше всего будет.

[Манюня]

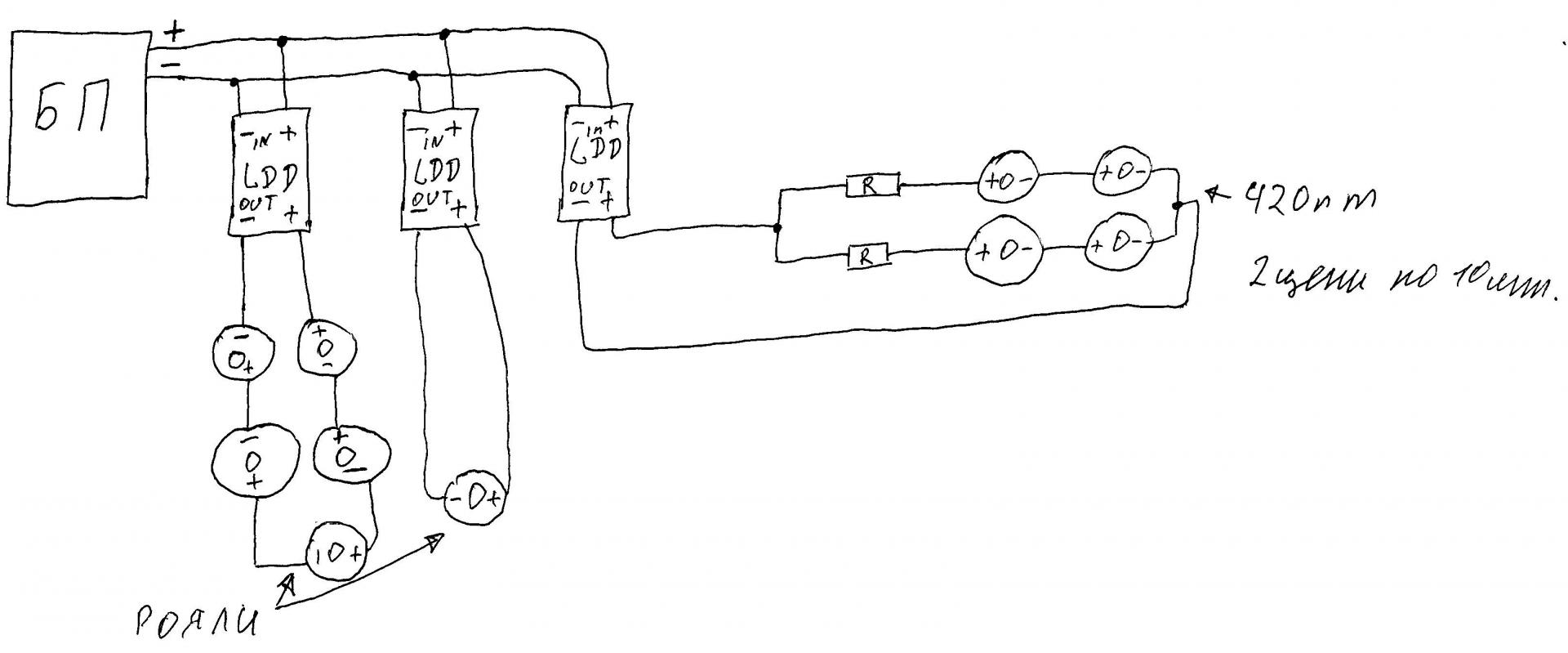

Нарисовала.


Пропорции не соблюдены, конечно, но суть понятна. Одномоментно гореть будут только какие-то 2 цепочки.
Диоды белые, блю, роял блю, циано.
http://cutter.com.au...r=XPE20STRROY-5
http://cutter.com.au...php?prod=cut988
http://cutter.com.au...ilter=20STRS35L
http://cutter.com.au...r=XPE20STRROY-5

Драйвер на каждую цепочку такой http://dx.com/p/jr-3...-85-265v-156230

Термоклей 1 упаковка http://cutter.com.au...php?prod=cut612

Что не хватает или что не правильно нарисовано?

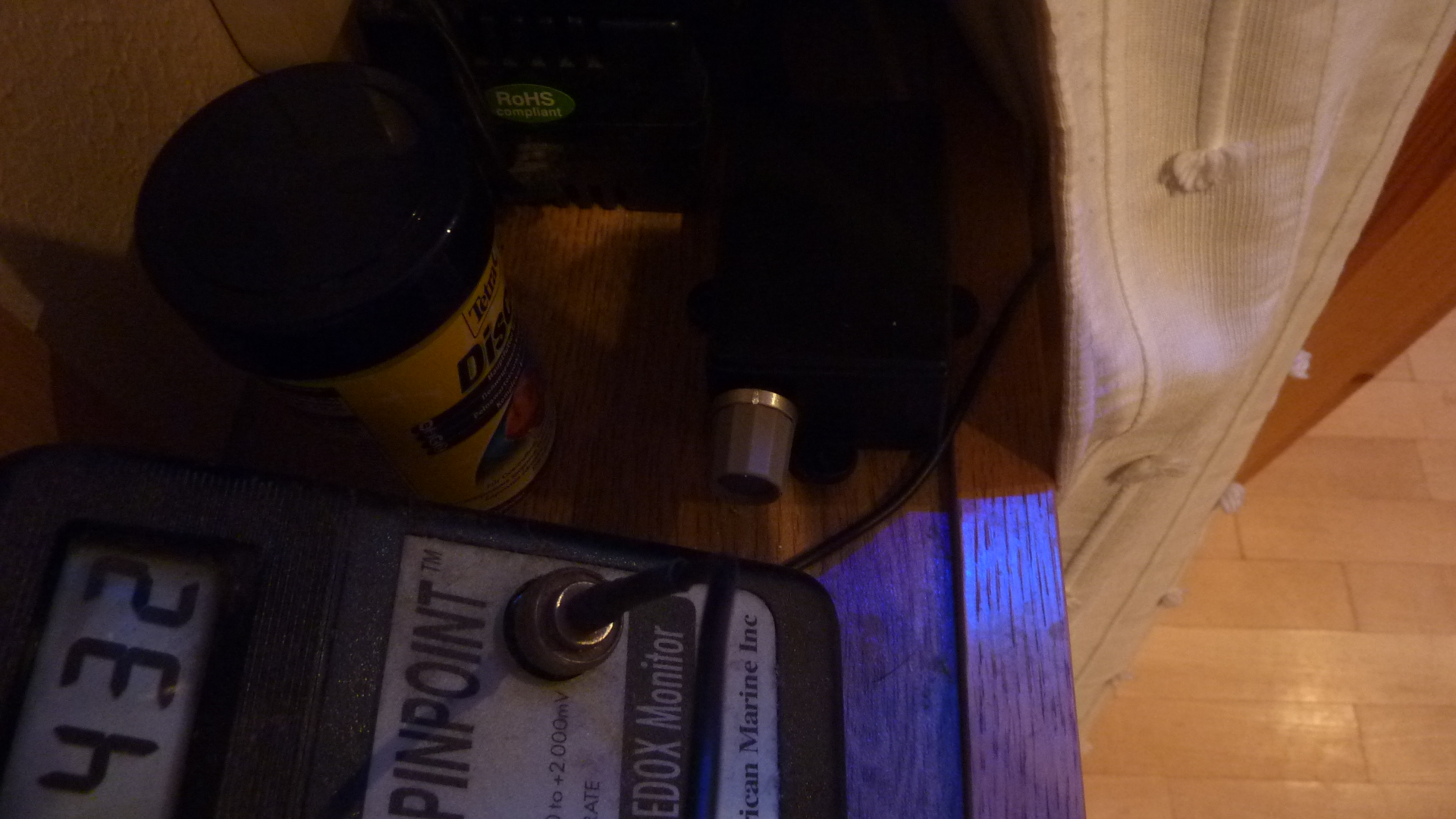

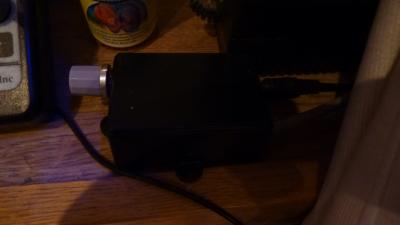

И у меня сейчас подсветка работает от такой коробочки с регулировочной ручкой, которой можно регулировать яркость, хотелось бы так же сделать.

[Vladimir]

У меня было ощущение, что диоды должны включаться последовательно а не параллельно. И при этом все диоды в цепочке должны быть рассчитаны на один ток. Когда рисовали картинку - вы это учли?

[Манюня]

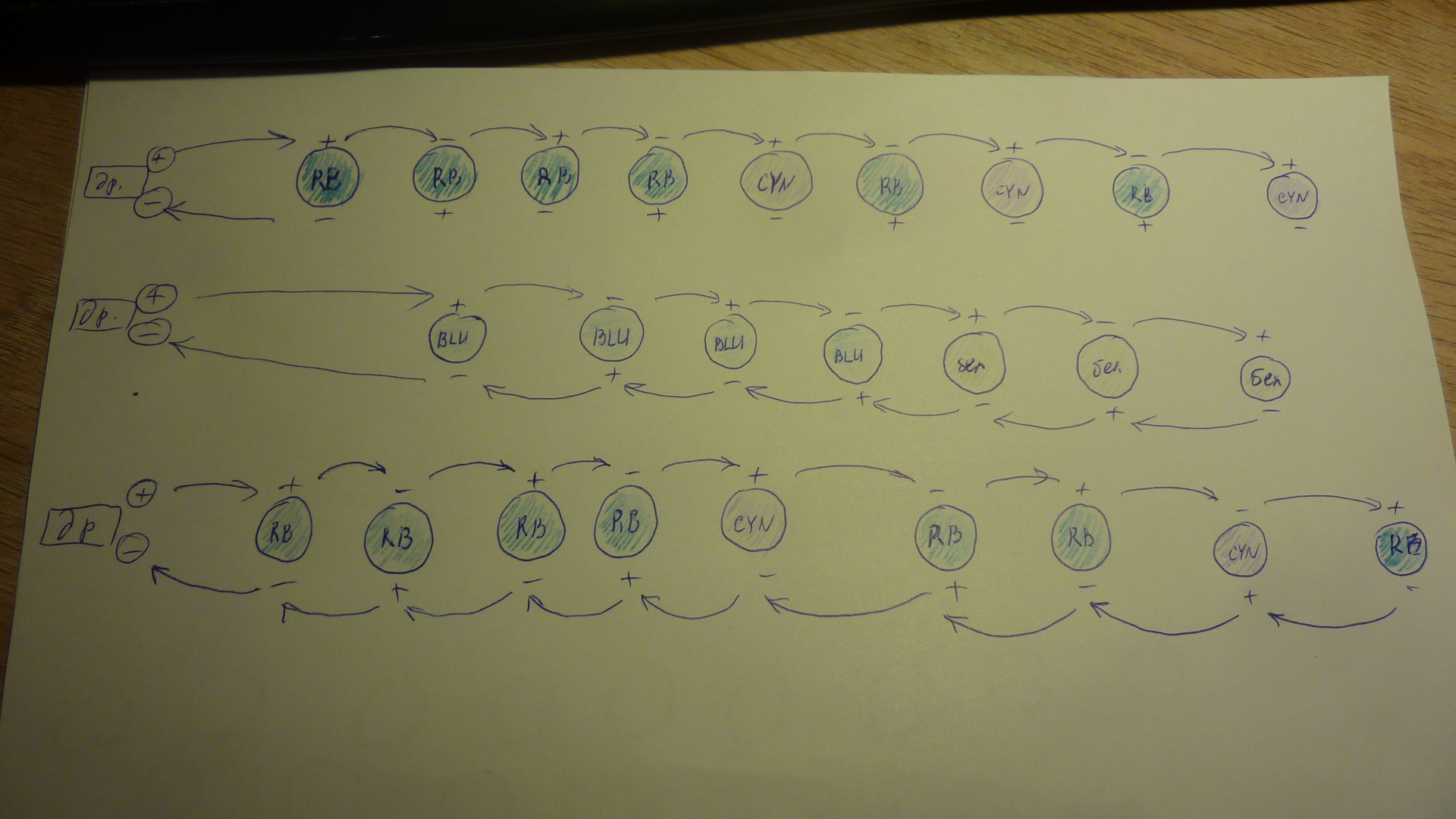

Поправьте, где нарисовано не правильно. Я в первом ряду забыла дорисовать. Или там надо от последнего минуса вернуться сразу к минусу драйвера, минуя диоды?

[Манюня]

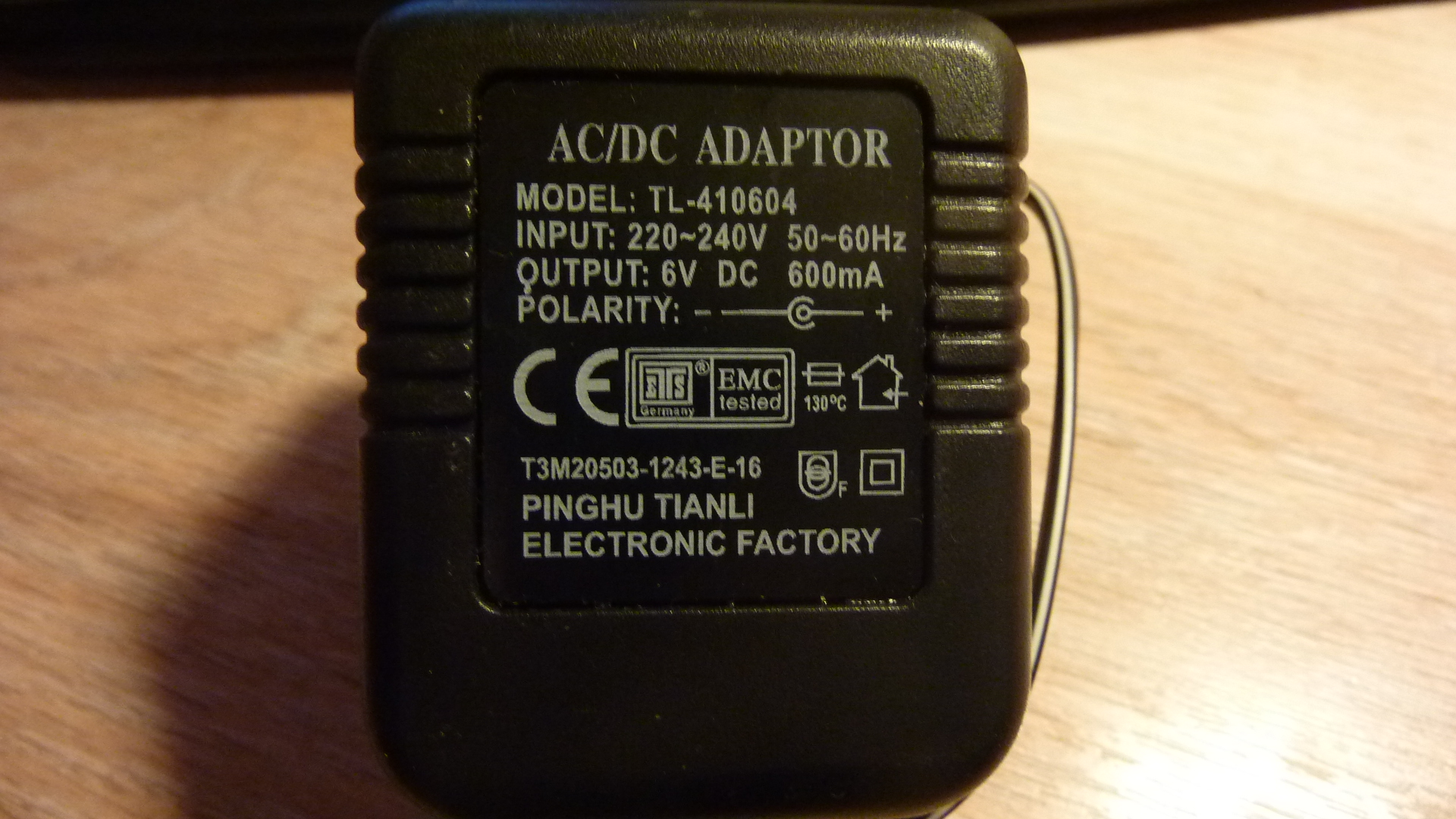

У меня дома еще есть бесхозное вот такое, оно может пригодиться или нет?

[Vladimir]

Поправьте, где нарисовано не правильно. Я в первом ряду забыла дорисовать. Или там надо от последнего минуса вернуться сразу к минусу драйвера, минуя диоды?

Прошу прощения за качество рисунка


Мне кажется, что диоды обычно так включают

Решаю задачи...

[Vladimir]

У меня дома еще есть бесхозное вот такое, оно может пригодиться или нет?

Мощность 3.6 ватта для чего это может пригодиться?


Решаю задачи...

[Манюня]

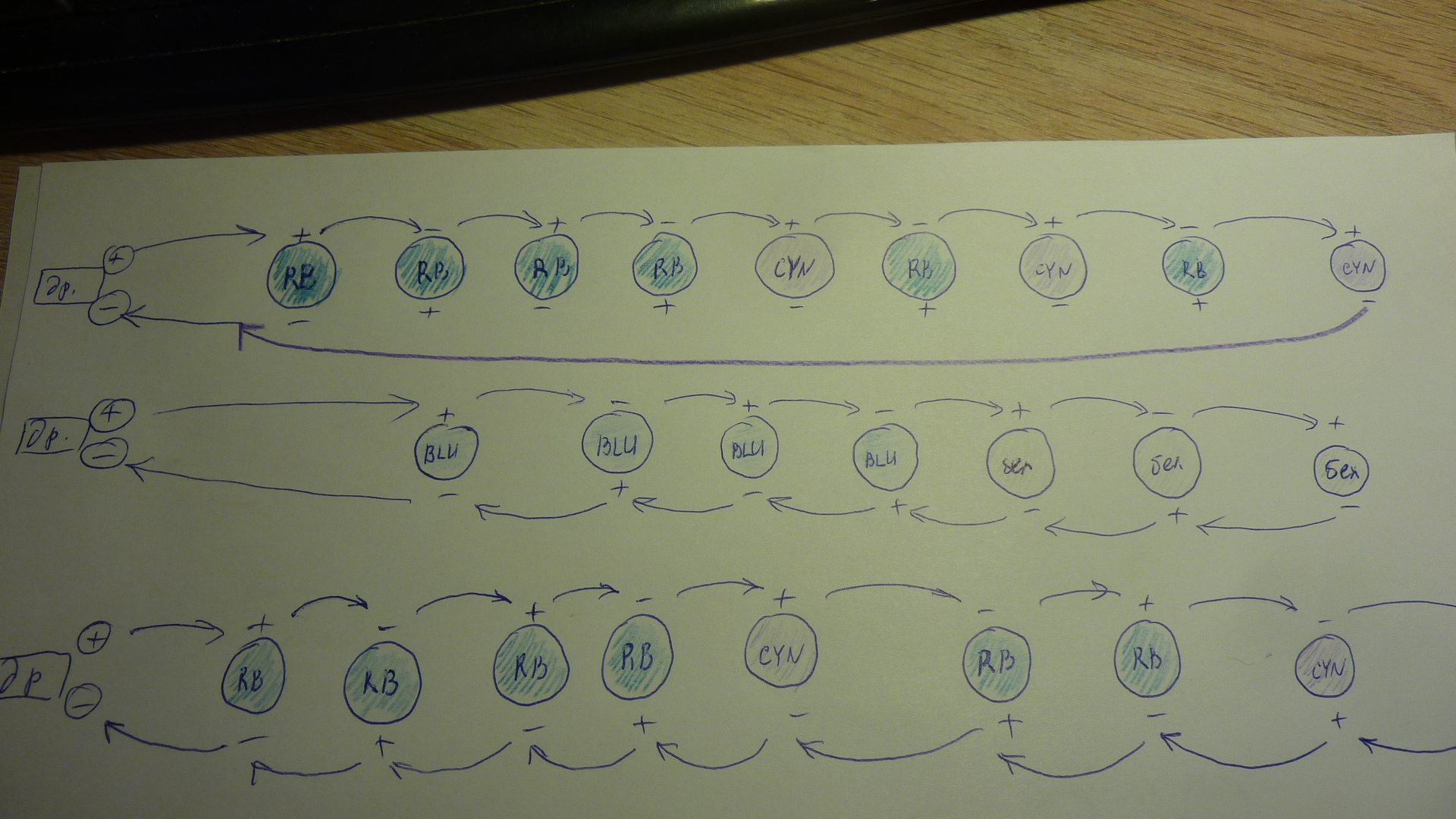

На первой цепочке теперь правильно?

[Александр Авдеев]

Мне в свое время так рисовали (вроде Олег)

[Vladimir]

На первой цепочке теперь правильно?

Нет. Соединение идет от плюса к минусу. Висящих воздухе контактов быть не должно.


Решаю задачи...

[Манюня]

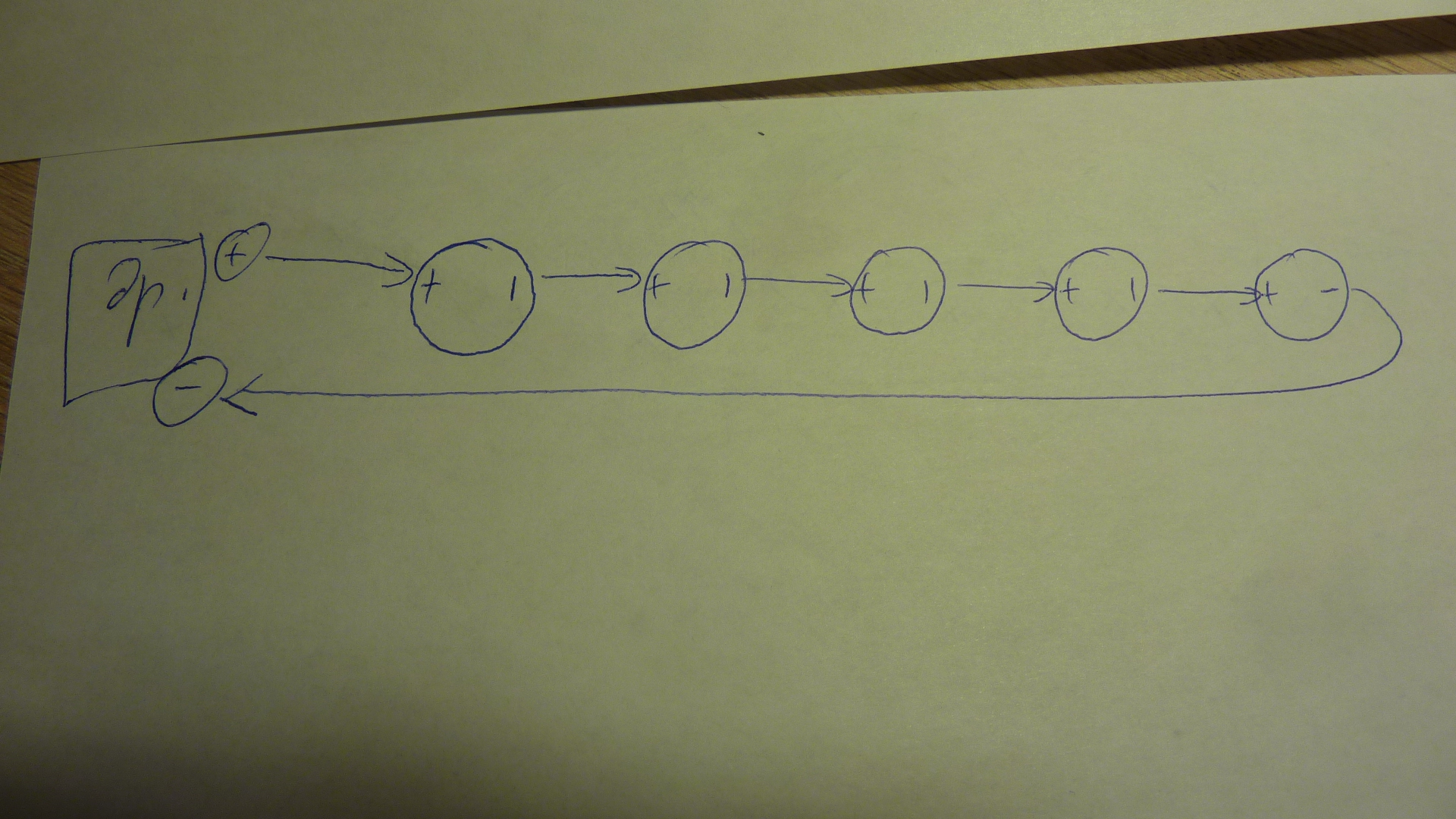

Т.е. вот так правильно?

[Vladimir]

Т.е. вот так правильно?

Да


Решаю задачи...

[Александр Авдеев]

Отправлено с моего WEXLER.BOOK_T7008 через Tapatalk

[Манюня]

Боольшое спасибо! Хоть я и исчерпала лимит положительных оценок на сегодня))) завтра я доблагодарю обязательно!!)))

И я правильно понимаю, что после того как все припаяно, можно залить термоклеем практически все: места пайки, подкрепить провода и пр. или что-то заливать нельзя?

И можно соединить на каждый драйвер цепочку из 7-9 диодов? Или лучше уменьшить их количество на 1 диод?
Драйвера правильно выбрали?
И какие провода нужны для сборки светильника?

[Манюня]

Нашла наглядно на автофоруме/в середине страницы/ http://forum.atvclub...t=21146&page=13

[Манюня]

Нашла голубые и рояли уже с оптикой
http://www.cutter.co...hp?prod=cut1091
http://www.cutter.co...hp?prod=cut1090
все зрение можно испортить в таких поисках(((

и фиолетовые без оптики http://www.cutter.co...hp?prod=cut1342
может быть белых и не брать совсем.

[Манюня]

В общем набрала корзину диодов и клей на Куттере. В конечном счете получится три цепочки по 5 , 5 и 9 диодов.
Для цепочки в 5 диодов подойдет такой драйвер? http://dx.com/p/jr-4...-85-265v-160417
И вот такой на 9 одноватных диодов? http://dx.com/p/9w-l...11v-680ma-42830
Или можно взять что-то общее, что сможет включать/отключать все три цепочки отдельно? Там есть разные контроллеры в разумных пределах, но даже перевод на русский мне ничем не помогает(((((
