Сообщений в теме: 503

[BorisKramer]

Борис, а примерный ценник есть базового набора? Типа, как у профилюкса - голова + блок розеток + датчик температуры + пара датчиков уровня.
А то надо понимать, стоит ли дальше фаршировать свой профилюкс-2-плюс, покупать 3.1N или продавать всё, и брать твой...

Я о ценнике вообще не думал пока, но дороже чем у профилюкса быть не может
С другой стороны мне до профилюкса еще топать и топать.

[BorisKramer]

Как ни странно, самым сложным элементом оказывается протокол общения между различными модулями системы.

Модулей разных дофига. В одном модуле могут быть разные функционально законченные элементы, с интерфейсами между ними.

Интерфейсов этих тоже дофига разных. Для подключения внешних устройств сторонних производителей еще дополнительные интерфейсы.

Только основных интерфейсов получается CAN, Ethernet, SPI, RS485, RS232, 9-bit RX/TX, 1-wire, SFI/DATA.

Логика, возможности, предназначение и удобство у интерфейсов разные.

Требования к функциональности тоже разные. В одном случает надо асинхронно принимать короткие посылки с сенсоров pH, ORP, T и так далее.

В другом надо принимать десятки килобайт обновления прошивки какого-то конкретного модуля, причем в реальном времени без остановки работы как всей системы в целом, так и модуля прошивка в котором в данный момент обновляется (это кстати вообще нетривиальная вещь - обновить прошивку не останавливая ни на секунду работу модуля).

Причем с точки зрения логики работы программе должно быть все равно - какой интерфейс используется. На верхнем уровне формат посылки должен быть одинаков.

Уже мозг сломал



А самое что прикольное - при адаптации существующих у меня на фирме протоколов выясняются прикольные вещи.

Диалог:



Я - "bufTransmit{3} ADDRESS_vu - это что такое" ?

Программист - "Кажется всегда FF. Зачем нужно - не знаю.Какой-то атавизм. Возможно пригодится, если делать мультимастера."



Я - "bufTransmit{4} sip, bufTransmit{6} sgt - для чего они ?"

Программист - "А-а-а! Этот протокол придумал не ............. Его притащил ................. с прежней работы. ....................... потом раскаивался, что пошел на поводу. Эти sip и sgt что-то значили в аппаратуре. Сейчас это рудименты, которые я иногда для чего-то использую - чего байтикам в пакете пропадать."



Смотрю на это и думаю, что иногда прикольно просматривать программы, которые уже лет 20 работают без нареканий

Причем, если это все почистить и причесать, то как минимум нарекания возникнут, а как максимум все перестанет работать.

[BorisKramer]

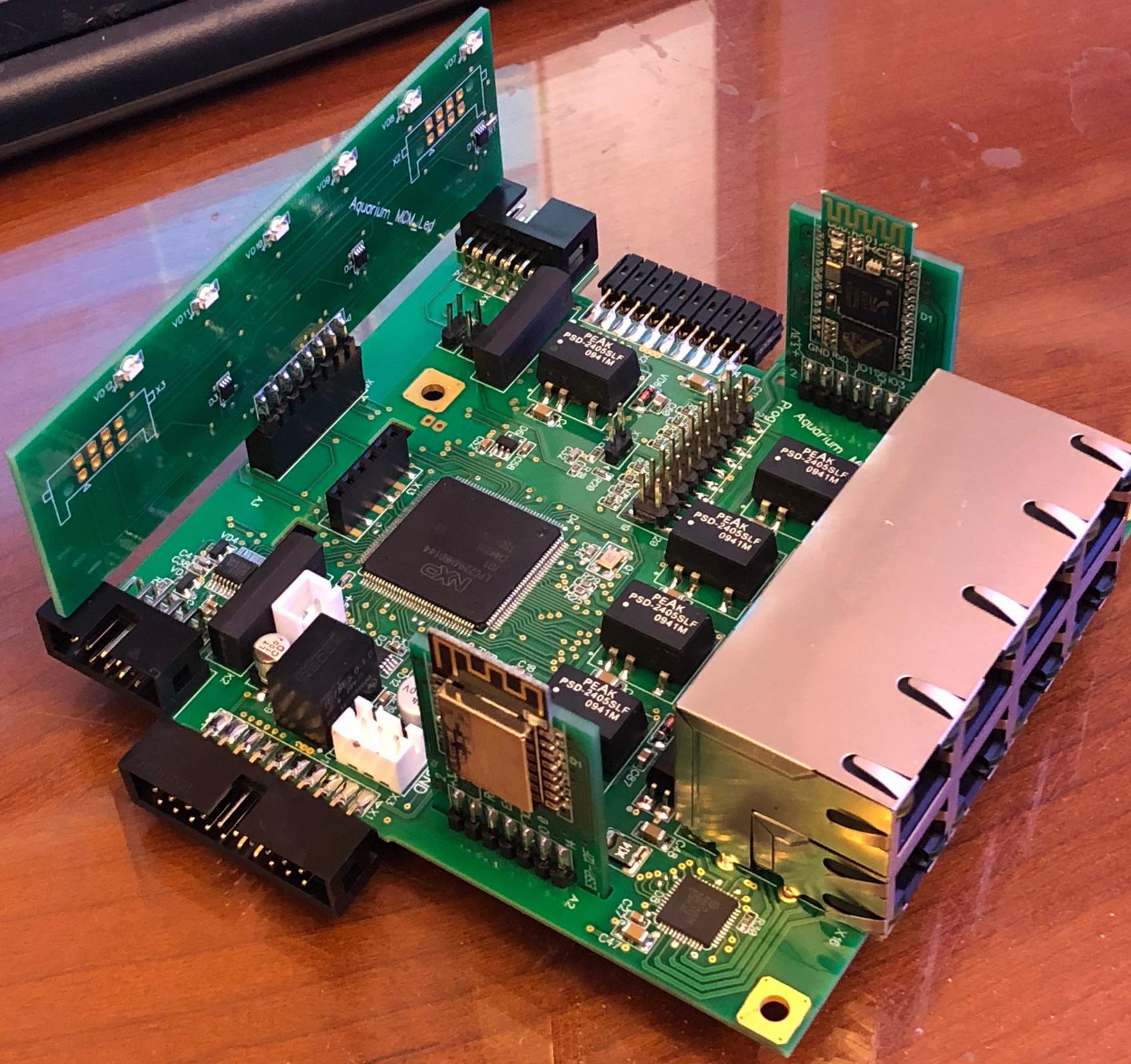

Плата главного коммуникационного модуля со вставленными модулями bluetooth и wifi.

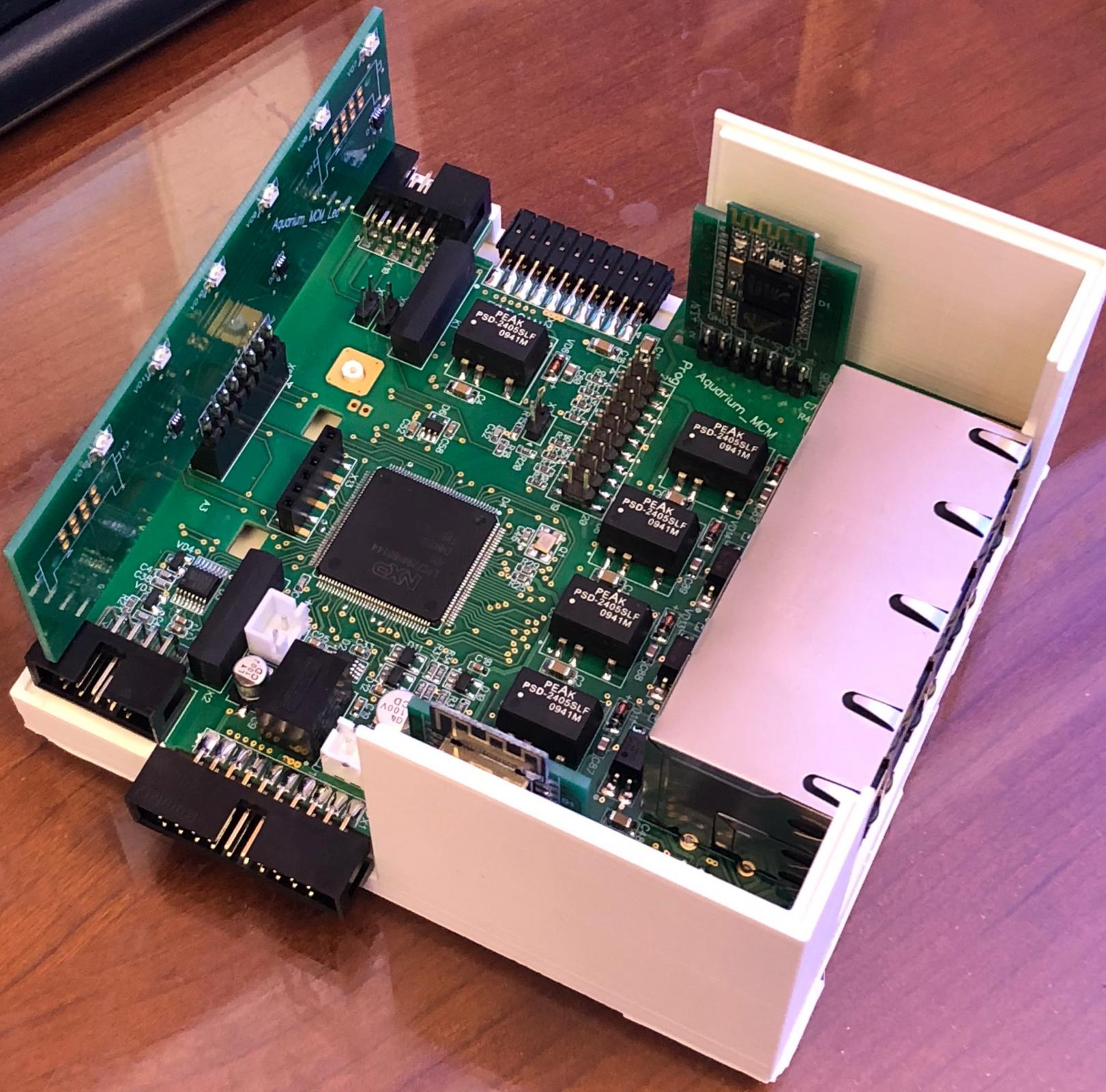

В прототипе корпуса

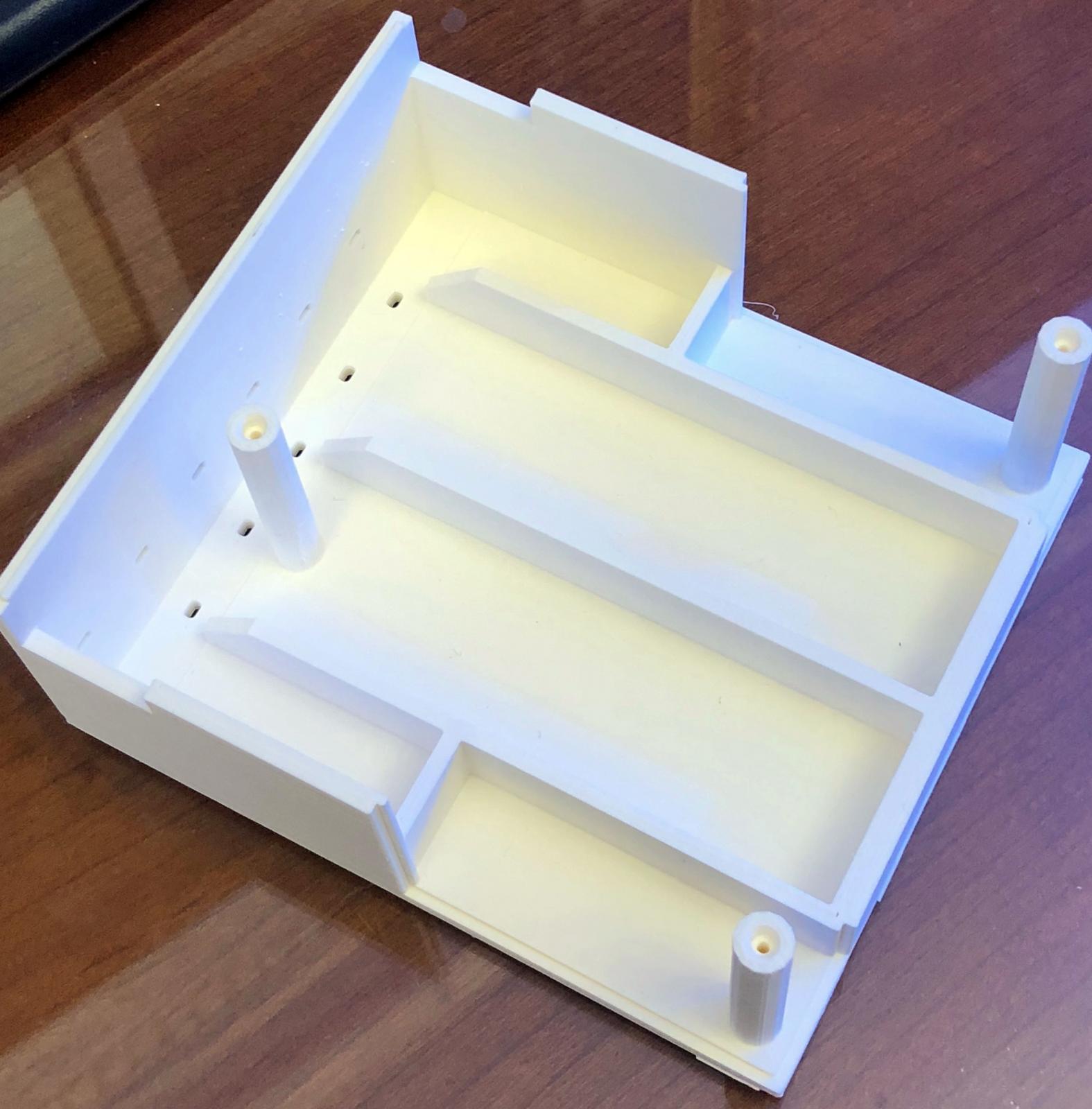

Крышка

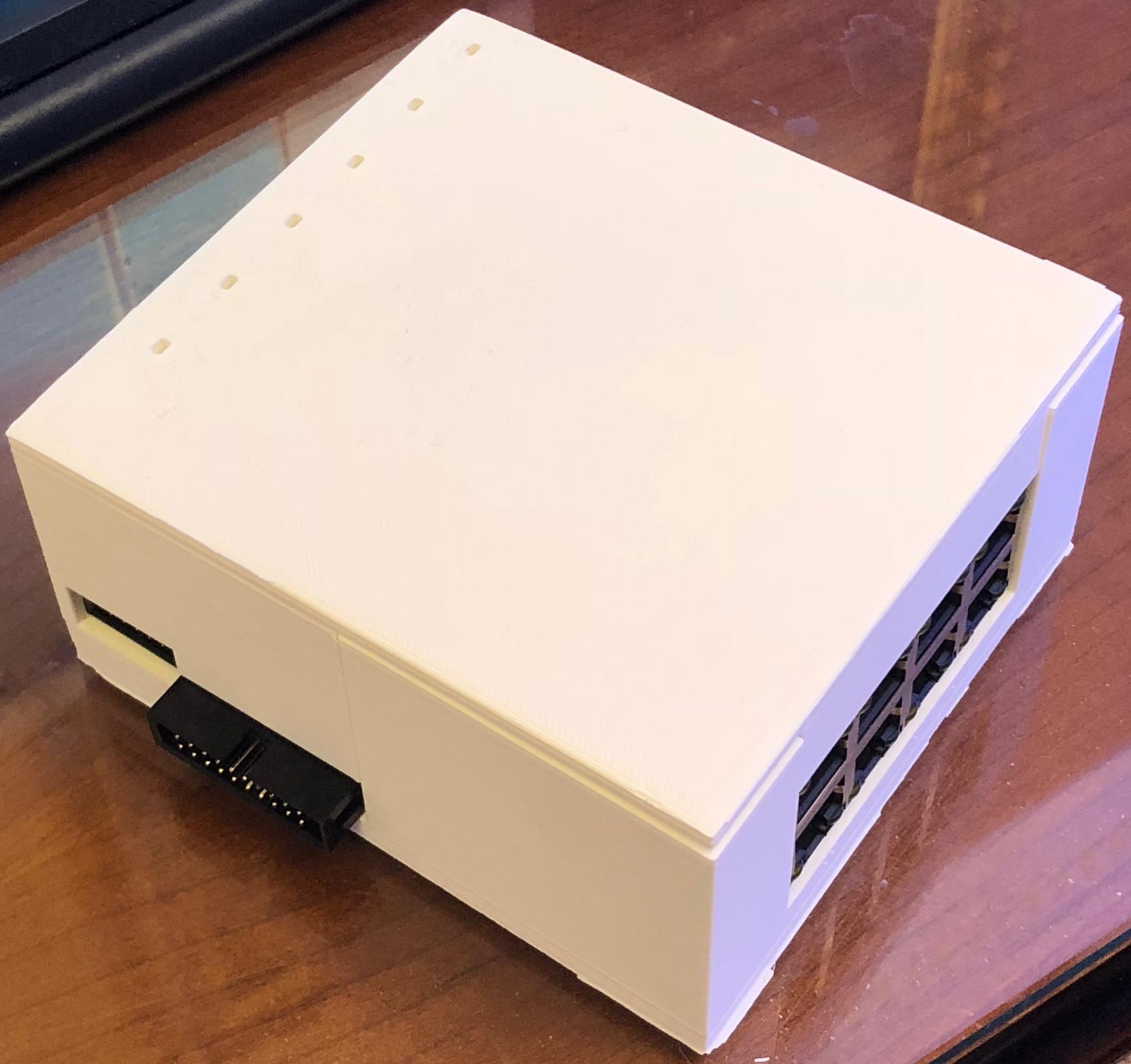

Полная сборка

[Andrey66]

Круто!

Материнка ком-ра, наверное проще будет...

[BorisKramer]

Круто!

Материнка ком-ра, наверное проще будет...

Материнка конечно посложнее, но с некоторыми простыми роутерами эту плату сравнить можно.

Основная хитрость этого компьютера в полной опторазвязке всего что только можно.

Например на этой плате стоит 8 DC-DC преобразователей, которые составляют примерно 50% себестоимости.

Для простых применений вместо них можно поставить обычные стабилизаторы и себестоимость резко упадет.

[Andrey66]

Основная хитрость этого компьютера в полной опторазвязке всего что только можно.

Ну, так опторазвязка центрального блока всегда считалась "хорошим тоном".

Здорово помогает не спалить его при неполадках в линиях, ну и соответственно

прибавляет к цене...   но я думаю оно того стоит.

[avfv]

Я всегда думал, что опторазвязка CAN в сети по типу DeviceNet нужна для отделения земли CAN от силовой; ведь если блок питания общий, то нет проблемы разных потенциалов земли.

От неполадок же в сети опторазвязка особо не спасет - ну сгорит только трансивер, все равно ведь вся плата под замену, разве что чинить проще будет.

[Andrey66]

Опторазвязка разрывает непосредственное, электрическое соединение

между внешними линиями и входными\выходными портами ввода или

вывода процессора - как самого дорогого и трудно заменяемого элемента.

А оптроны конечно можно попалить, но и заменить их не сложно...

[BorisKramer]

Я всегда думал, что опторазвязка CAN в сети по типу DeviceNet нужна для отделения земли CAN от силовой; ведь если блок питания общий, то нет проблемы разных потенциалов земли.

От неполадок же в сети опторазвязка особо не спасет - ну сгорит только трансивер, все равно ведь вся плата под замену, разве что чинить проще будет.

Блок питания не всегда общий. Голова может питаться от одного а модуль помп или модуль дозатора от другого. Они еще в разные фазы могут быть включены.

[avfv]

CAN получается самый дорогой для изоляции интерфейс, дороже процессора; оптронами там никак не обойтись. Так что я для себя выбрал изолировать именно силовую часть, всего один DC/DC и дешевые изоляторы. Хотя полное дублирование это очень хорошо.

[BorisKramer]

Настала пора выбрать кое-какие компоненты, которые обычно покупают на али. Так как у форумчан есть большой опыт в подобных покупках и их эксплуатации, прошу поделиться ссылками. Может быть даже имеет смысл создать список ссылок на али, где делиться что кому удалось найти качественного.

Сейчас, в первую очередь меня интересуют датчики для измерения солености и tds.

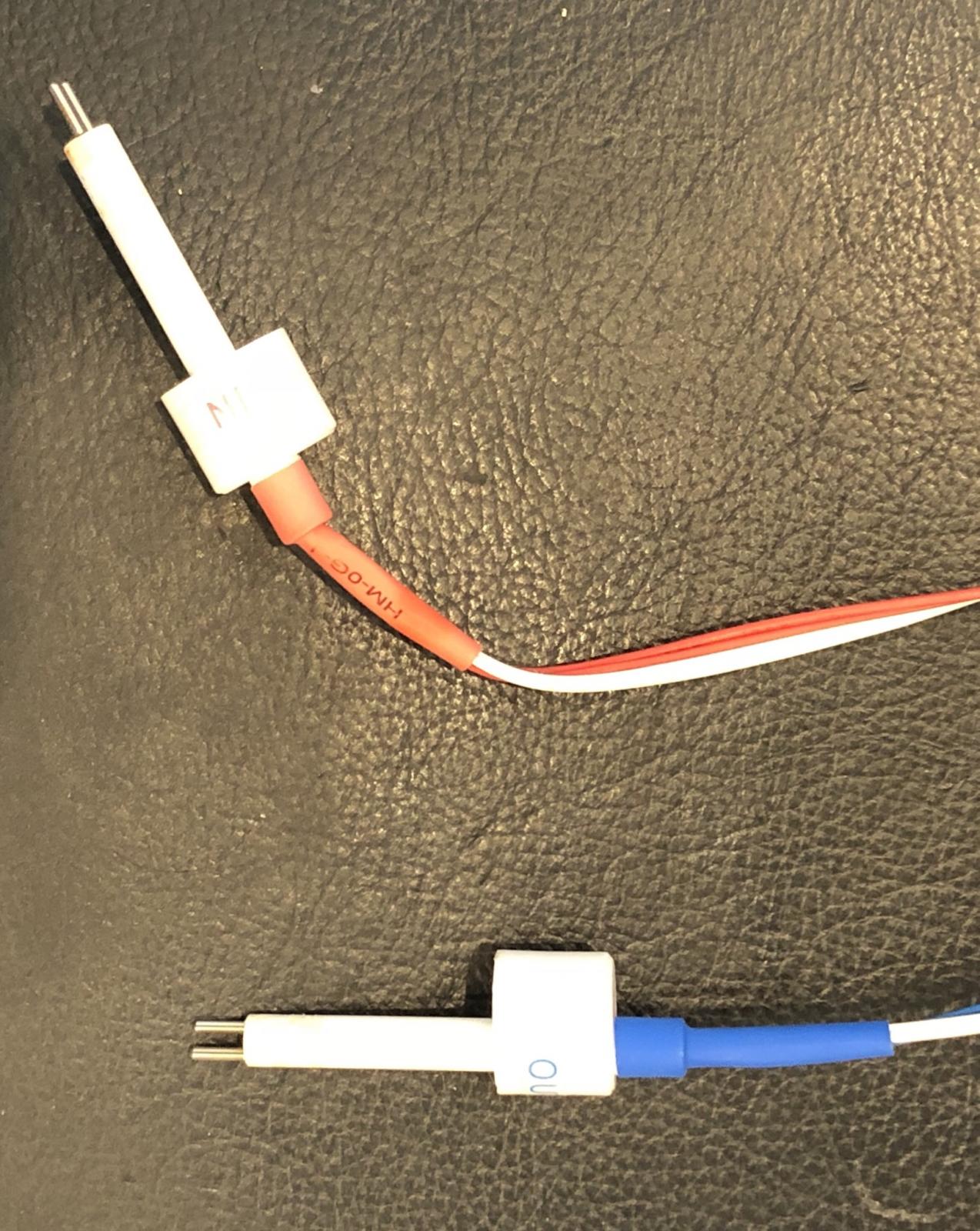

Для tds осмоса они обычно выглядят так



Для солености выглядят по разному.

[Starcomputer]

А что такое "соленость" ?

[BorisKramer]

А что такое "соленость" ?



Это salinity

https://www.marinede...ITERPCO-vi.html

[BorisKramer]

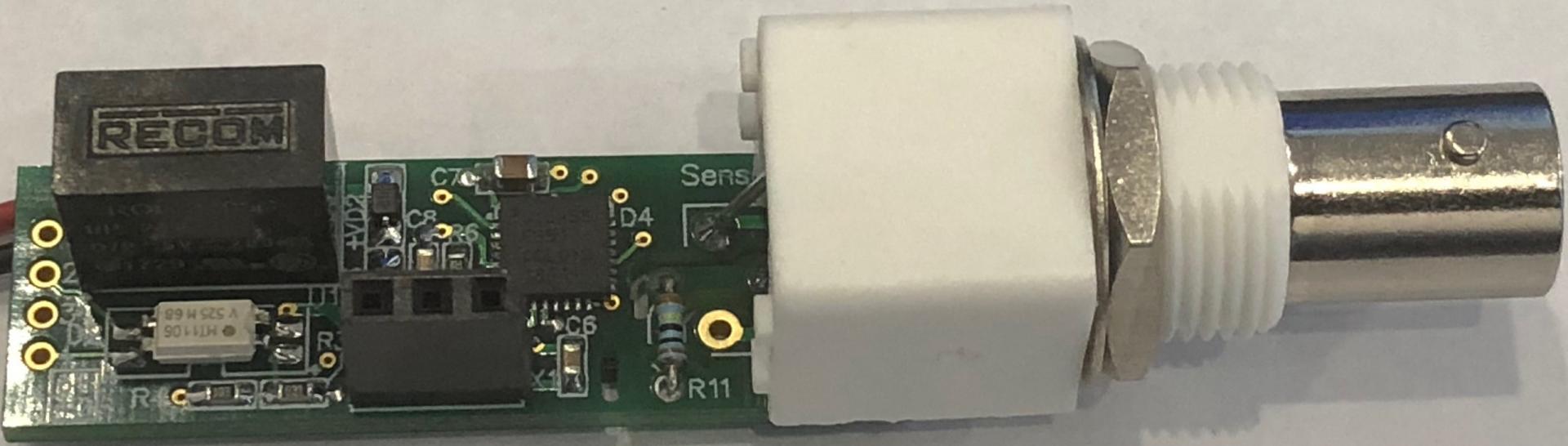

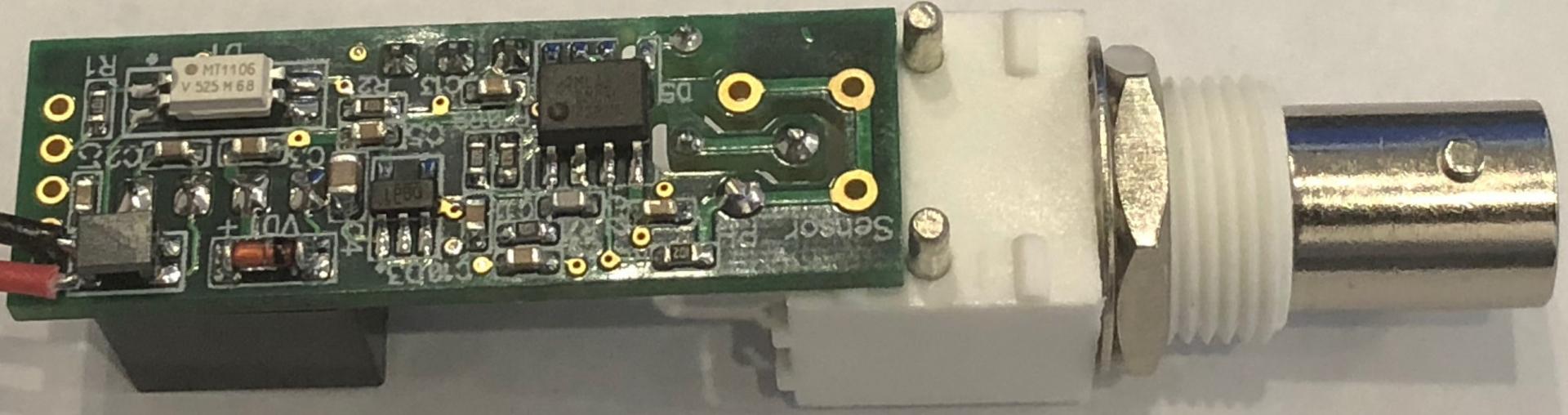

Очередная платка готова - для измерения pH.





Такие же будут и на все другие измерения.

То есть как это следует из идеологии универсальности - ни один вход не знает что в него будет воткнуто. Что воткнут - то и будет обслуживать. Это с одной стороны почти не приводит к увеличению себестоимости, а с другой дает уникальную возможность менять функциональность в зависимости от нужд.





[Dynatron]

Очередная платка готова - для измерения pH.

IMG_8578.JPG IMG_8579.JPG

Такие же будут и на все другие измерения.
То есть как это следует из идеологии универсальности - ни один вход не знает что в него будет воткнуто. Что воткнут - то и будет обслуживать. Это с одной стороны почти не приводит к увеличению себестоимости, а с другой дает уникальную возможность менять функциональность в зависимости от нужд.

Серьезная однако штука

[BorisKramer]

Серьезная однако штука



Серьезного там ничего нет, но все что положено сделано.

То есть это оптоизоляция и процессор с 24-битным АЦП, которых хранит кое-какую историю и данные калибровки.

Небольшой промах с разъемом - платка сделана под нестандартный разъем вместо BNC.

Пришлось немного колхозить.

Но это не страшно, так как по всем платам в любом случае будет как минимум ревизия 2, в которой все эти косяки по возможности уйдут.

[Dynatron]

Серьезного там ничего нет, но все что положено сделано.
То есть это оптоизоляция и процессор с 24-битным АЦП, которых хранит кое-какую историю и данные калибровки.
Небольшой промах с разъемом - платка сделана под нестандартный разъем вместо BNC.
Пришлось немного колхозить.
Но это не страшно, так как по всем платам в любом случае будет как минимум ревизия 2, в которой все эти косяки по возможности уйдут.

Я сравниваю с Профилюксом... Схему расковыриваю потихоньку. Выложу сегодня или завтра как ph там работает

[BorisKramer]

Я сравниваю с Профилюксом... Схему расковыриваю потихоньку. Выложу сегодня или завтра как ph там работает

В профилюксе он сделан достаточно толково для компактного компьютера.

Там только очень неудобно сделано переключение с режима pH на rH,

при котором теряются все калибровки.

Ну и по мне, недостаточное сопротивление входа,

что приводит к тому что электрод еще относительно живой,

но уже с профилюксом не работает.

Сопротивление входа должно быть предельно высоким.

Это достигается, например, использованием керамической платы, что дорого.

Раньше я использовал более простой метод - входная ножка операционника

поднимается в воздух и припаивается через сопротивление к разъему минуя плату.

А в этот раз сделана фрезеровка в плате вокруг пути входного сигнала.

Если присмотреться - то это видно.

Раньше так не пробовал.

Посмотрим что получится.

[BorisKramer]

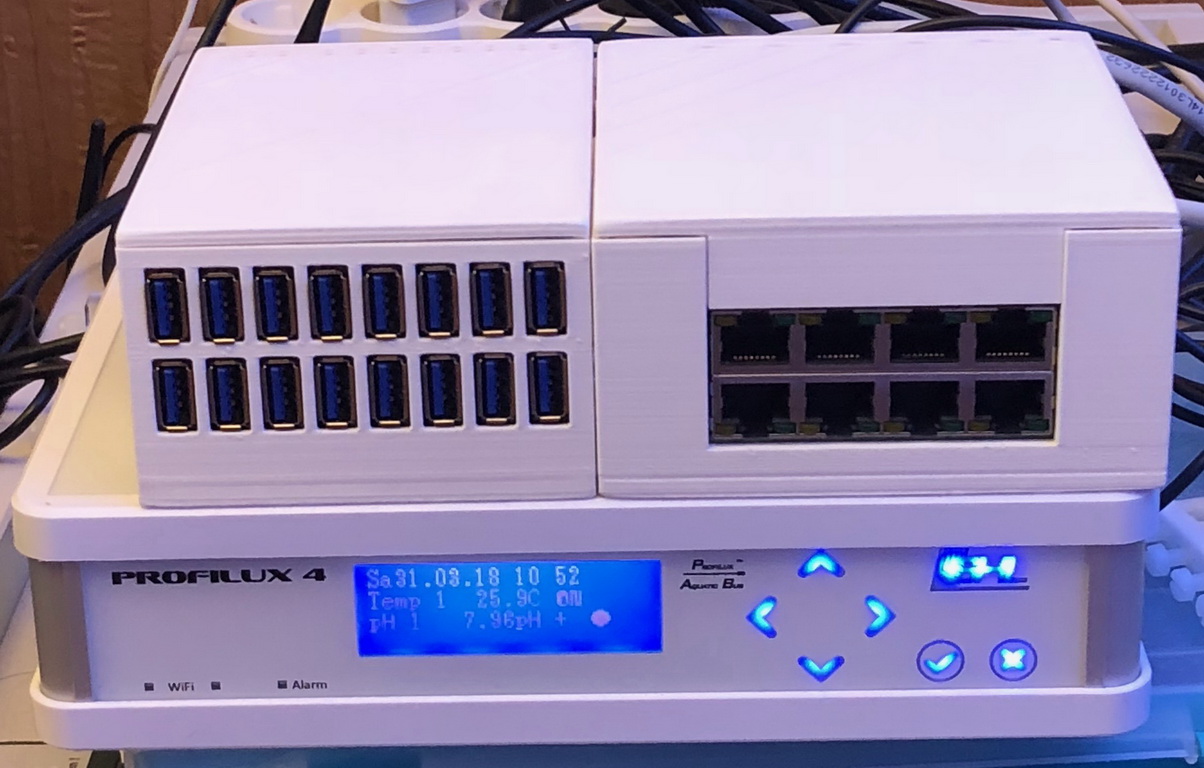

Серьезной проблемой становится размер.





Это только модуль коммуникаций и модуль входов.



А в штатной комплектации еще как минимум головной модуль, модуль выходов 1-10В, и модуль распределения напряжения.

А еще желательно модуль выходов с регулируемым напряжением - клапана подключать, помпы низковольтные, моторчики мешалок и т.д.

Суммарная длина в такой комплектации будет как два профилюкса (или профилюкс с модулем расширения).

И длину не уменьшить, так как она определяется в первую очередь большим количеством разъемов на задней стенке.

Как-то об этом вначале об этом не думал, казалось что получится заметно компактнее.

Придется предусматривать в корпусе конструктивную возможность установки модулей в 2 этажа.

Или несколько отдельных наборов блоков, соединенных гибким кабелем.



[Dynatron]

Профилюкс и Апекс тоже не такие компактные, помпы - блок, протечка - блок... у апекса вообще практически на все отдельные блоки
